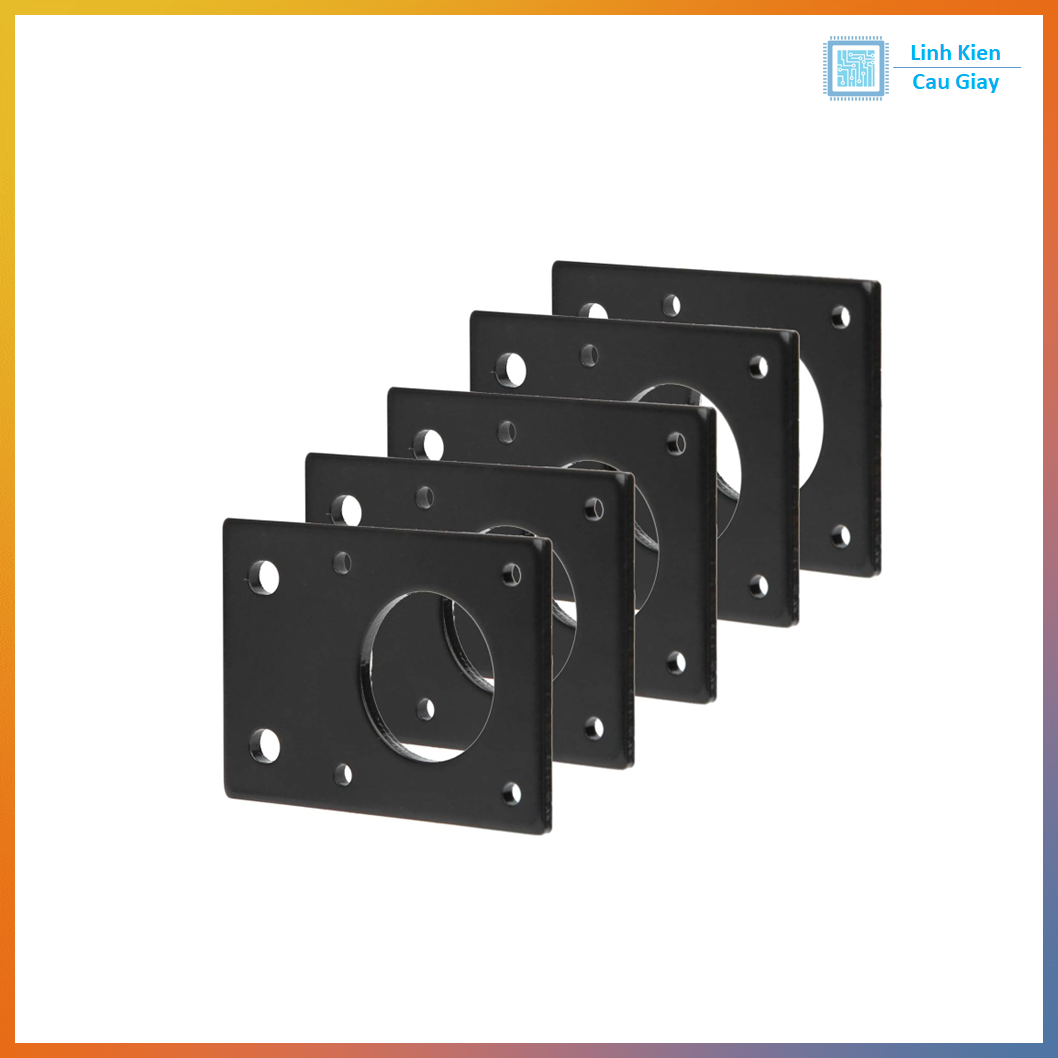

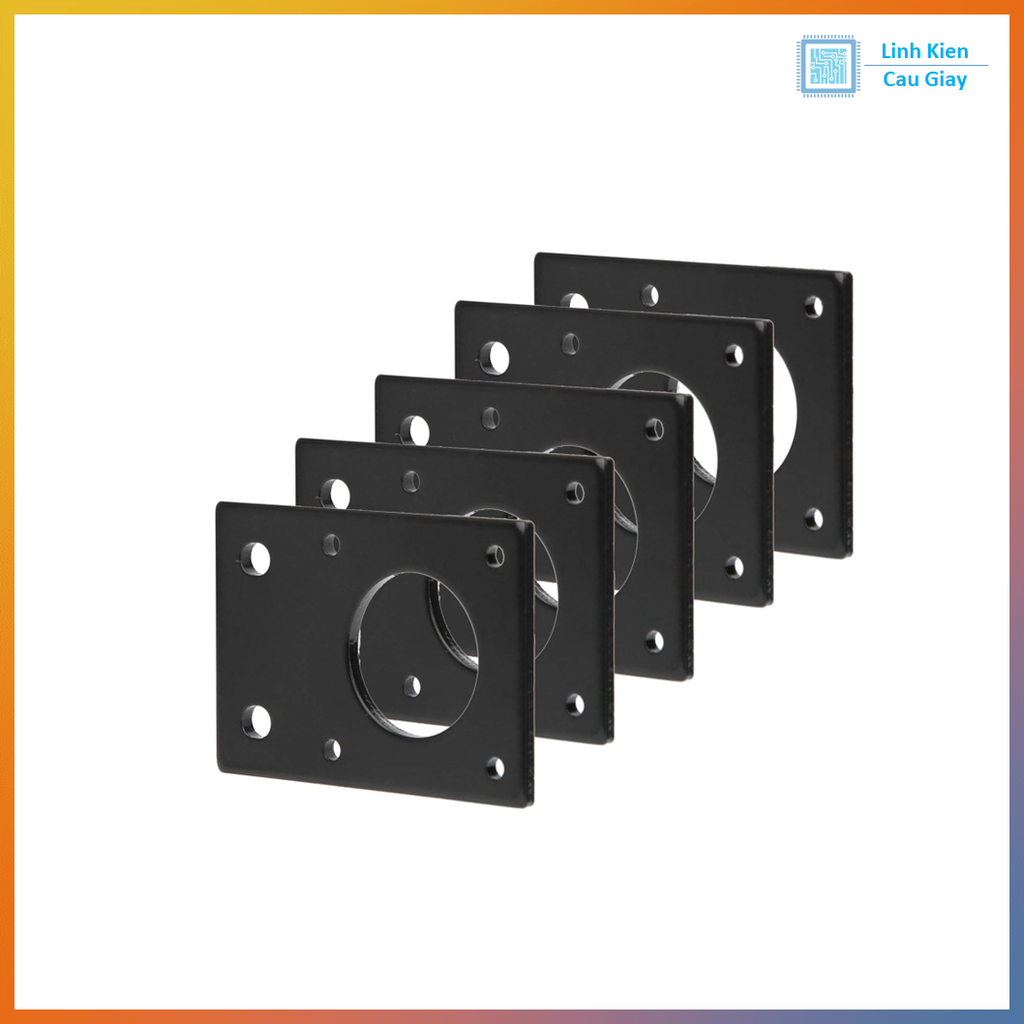

Gá động cơ step size 42 loại thẳng

Mô tả sản phẩm

Gá động cơ step size 42 (NEMA17) loại thẳng là tấm gá chuyên dụng để cố định động cơ bước 42mm lên khung máy in 3D, CNC mini, robot hoặc cơ cấu truyền động tuyến tính.
Sản phẩm làm từ kim loại dày – phủ sơn tĩnh điện đen, chống gỉ, cứng vững, đảm bảo động cơ không rung lắc khi hoạt động tốc độ cao hoặc chịu tải.
Thiết kế chuẩn theo pattern lỗ của NEMA17, lỗ lớn giữa để thoát trục, và các lỗ phụ để bắt vít liên kết với khung nhôm định hình / mặt bích.

Ứng dụng

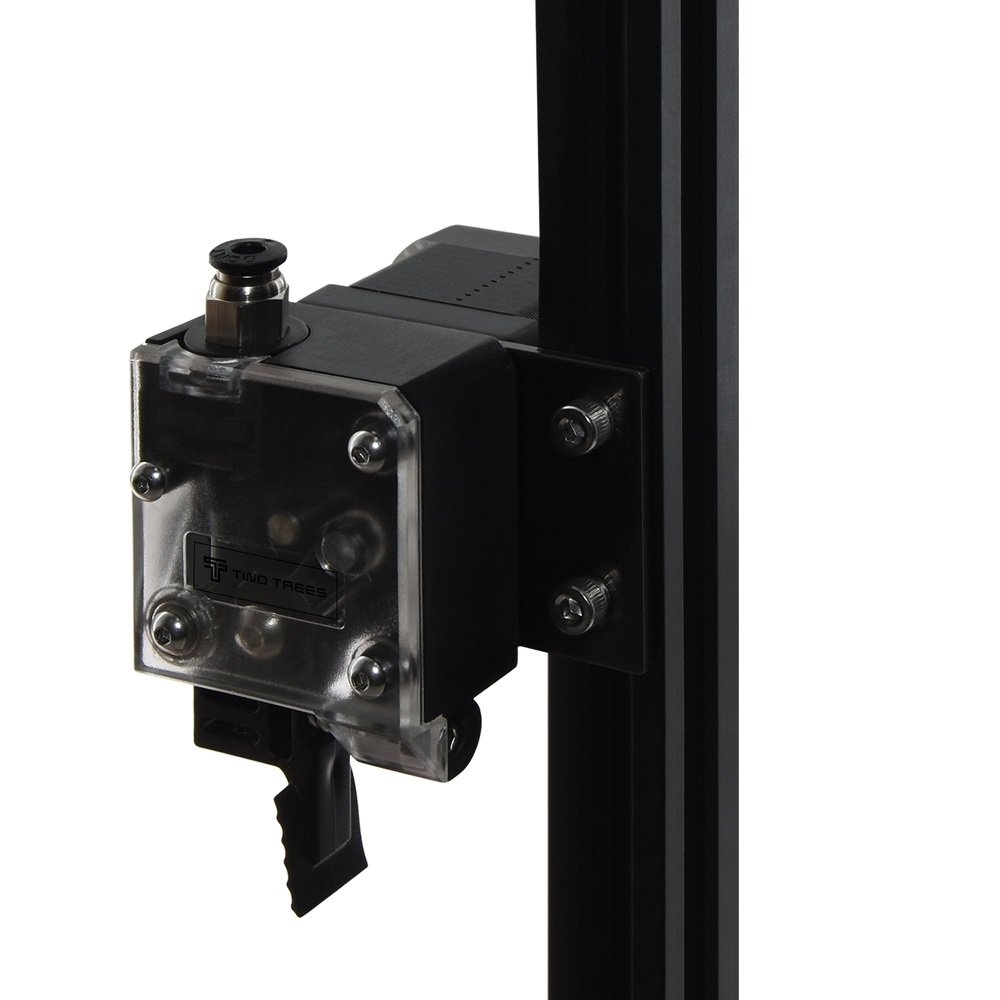

• Gắn động cơ bước 42mm (NEMA17) vào khung máy in 3D (Ender, Prusa…)

• Gắn motor step vào máy CNC mini, máy khắc laser

• Cơ cấu truyền động vit me T8 /_GT2 / thanh trượt

• Hệ thống robot, băng tải nhỏ, tay gắp, mô hình STEM

• Các dự án DIY cơ khí – tự động hóa cần motor 42mm

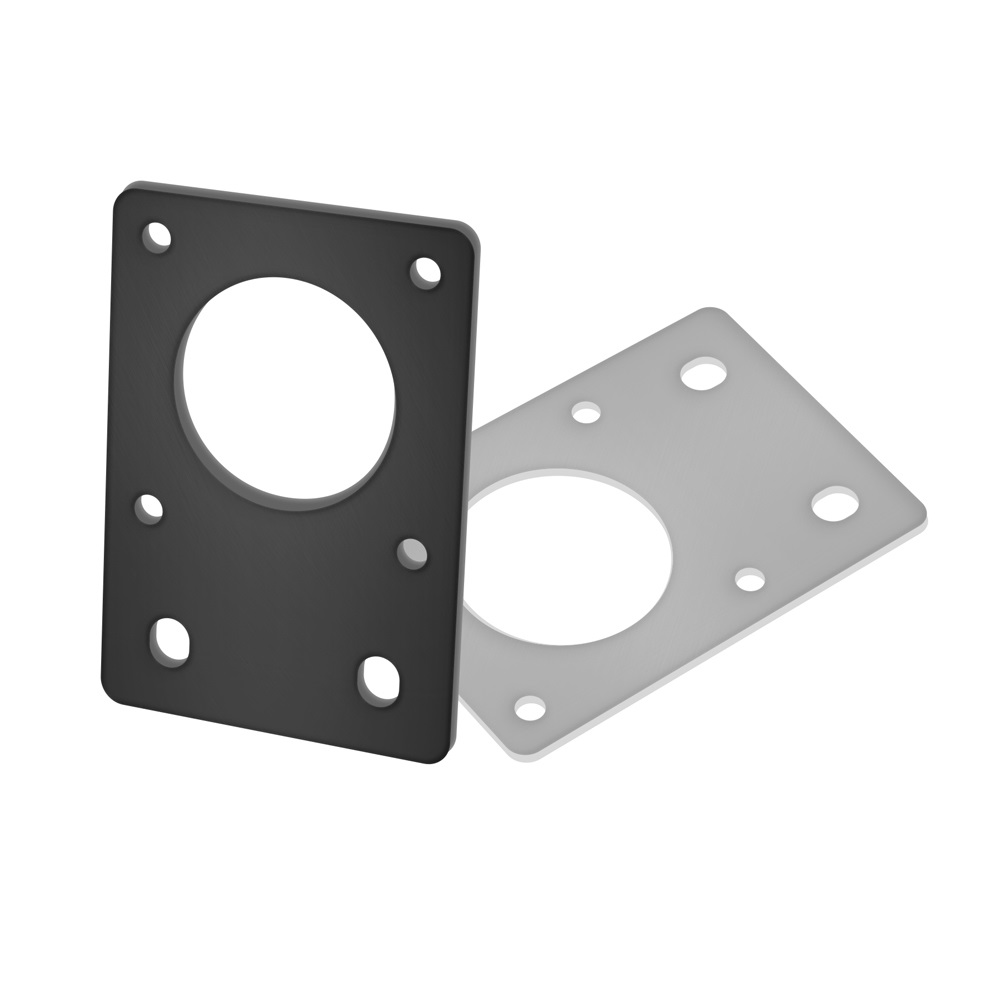

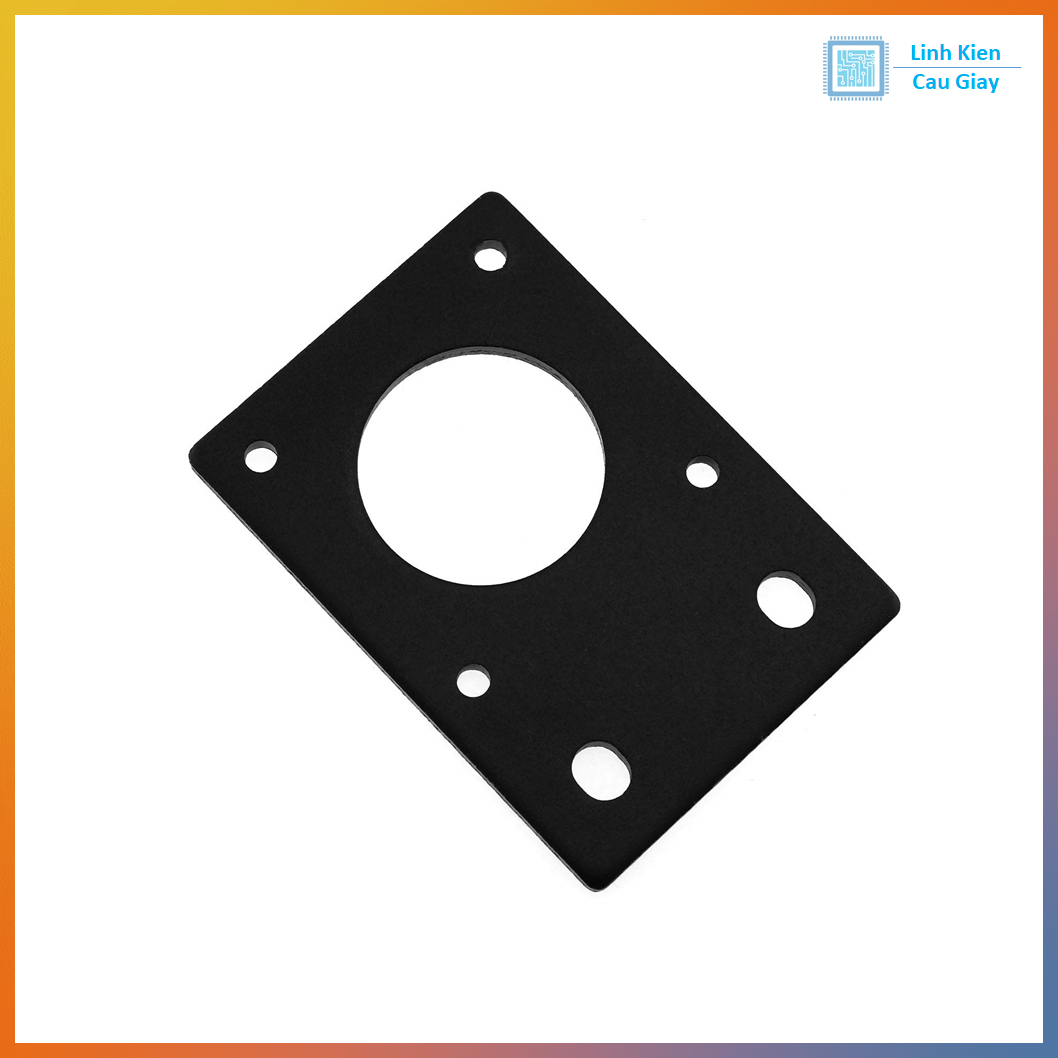

Sơ đồ

• Lỗ tròn lớn ở giữa: dành cho trục motor NEMA17

• 4 lỗ bắt motor: theo tiêu chuẩn động cơ step 42mm

• Các lỗ phụ oval & tròn:

  • phù hợp bắt vít M3/M4 vào khung nhôm định hình 2020/3030

  • dễ căn chỉnh với nhiều loại cơ cấu truyền động

Thông số kĩ thuật

• Loại gá: gá thẳng (flat mount)

• Tương thích động cơ: Step 42 / NEMA17

• Chất liệu: Thép / hợp kim dày chắc, sơn tĩnh điện đen

• Độ cứng cao, chống rung, ổn định khi kéo tải

• Chuẩn lỗ motor: 31mm × 31mm (chuẩn NEMA17)

• Dễ lắp với vít M3/M4

Hướng dẫn sử dụng

• Đặt động cơ NEMA17 lên gá và siết 4 vít M3 giữ motor.

• Định vị gá lên khung máy → bắt vít các lỗ phụ tùy thiết kế.

• Kiểm tra độ thẳng của trục trước khi lắp đai/ vít me.

• Siết chắc để tránh rung khi motor chạy tốc độ cao.

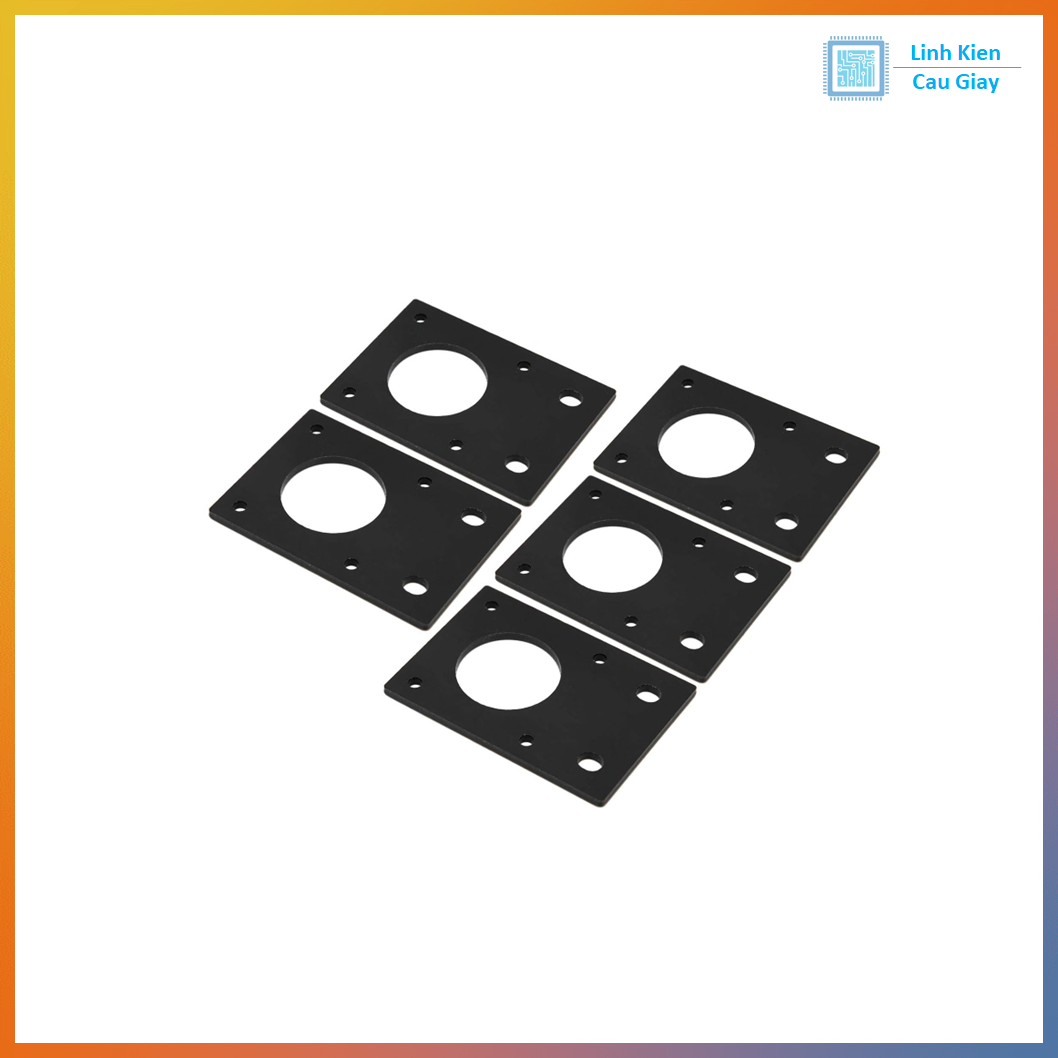

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
