LCD Keypad shield Arduino

(Mã SP:CG000132)

Thương hiệu: Chưa cập nhật | lcd,

Đánh giá

:

Giá

:

63.000₫

Mô tả :

LCD Keypad Shield là module mở rộng cho Arduino, gồm màn hình LCD1602 (16x2 ký tự)5 phím bấm (Select, Left, Right, Up, Down). Dễ dàng lắp trực tiếp lên board Arduino UNO/Mega, dùng để hiển thị thông số cảm biến, menu điều khiển, dự án robot và IoT.


Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

LCD Keypad Shield Arduino – Màn hình LCD1602 tích hợp phím bấm điều khiển cho Arduino UNO, Mega



Mô tả sản phẩm

LCD Keypad Shield là module hiển thị LCD1602 (16 cột x 2 dòng) tích hợp sẵn 5 nút bấm điều hướng: Up, Down, Left, Right, Select.
Shield này thiết kế để cắm trực tiếp lên Arduino UNO hoặc Mega, tiết kiệm dây nối, tiện cho việc làm menu, hiển thị dữ liệu cảm biến, điều khiển robot hoặc các dự án IoT.
Người dùng có thể dễ dàng viết chương trình hiển thị dữ liệu và sử dụng nút nhấn để di chuyển menu hoặc chọn chức năng.

Ứng dụng

  • Hiển thị thông số cảm biến: nhiệt độ, độ ẩm, ánh sáng…

  • Làm menu điều khiển cho robot, hệ thống nhúng.

  • Dùng trong các dự án Arduino học tập và nghiên cứu.

  • Tích hợp với các module khác để làm sản phẩm IoT, máy đo, đồng hồ.

Sơ đồ chân

  • LCD: dùng chân digital D4–D9 để giao tiếp (RS, E, D4, D5, D6, D7).

  • Nút bấm: đọc tín hiệu qua A0 (Analog) (mỗi nút có giá trị điện áp khác nhau).

  • Nguồn: VCC 5V, GND.

Thông số kĩ thuật

  • Loại màn hình: LCD1602 (16x2 ký tự, driver HD44780).

  • Số nút bấm: 5 (UP, DOWN, LEFT, RIGHT, SELECT).

  • Điện áp hoạt động: 5V DC.

  • Giao tiếp: Parallel (RS, E, D4–D7).

  • Kích thước shield: ~80mm x 58mm.

  • Tương thích: Arduino UNO, Arduino Mega 2560, DUE.

Hướng dẫn sử dụng

  • Cắm trực tiếp LCD Keypad Shield lên Arduino UNO/Mega.

  • Cài thư viện LiquidCrystal.h (có sẵn trong Arduino IDE).

  • Khai báo chân kết nối LCD: LiquidCrystal lcd(8, 9, 4, 5, 6, 7);

  • Đọc nút nhấn qua analog A0 bằng analogRead(A0) (mỗi nút ứng với một giá trị).

  • Upload code mẫu để hiển thị text và nhận phím bấm.

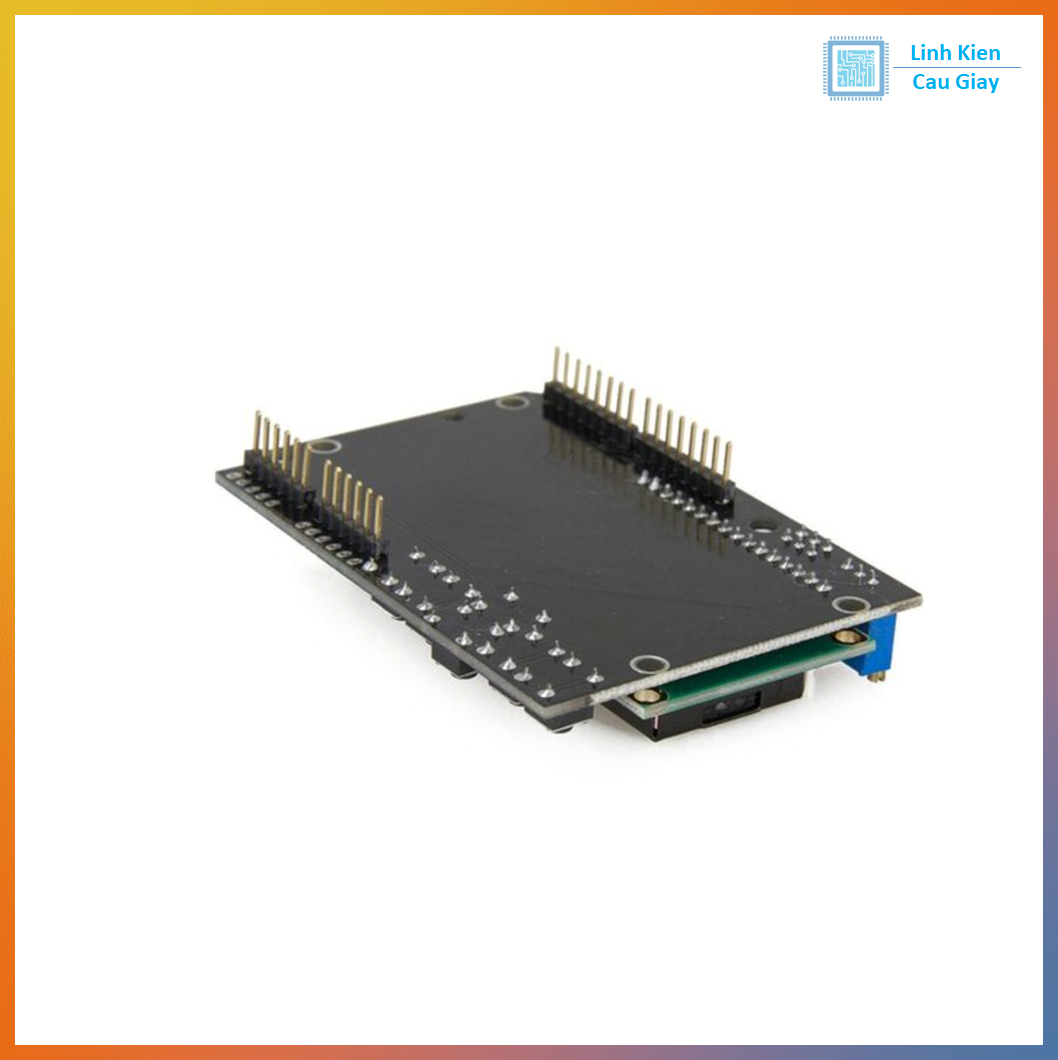

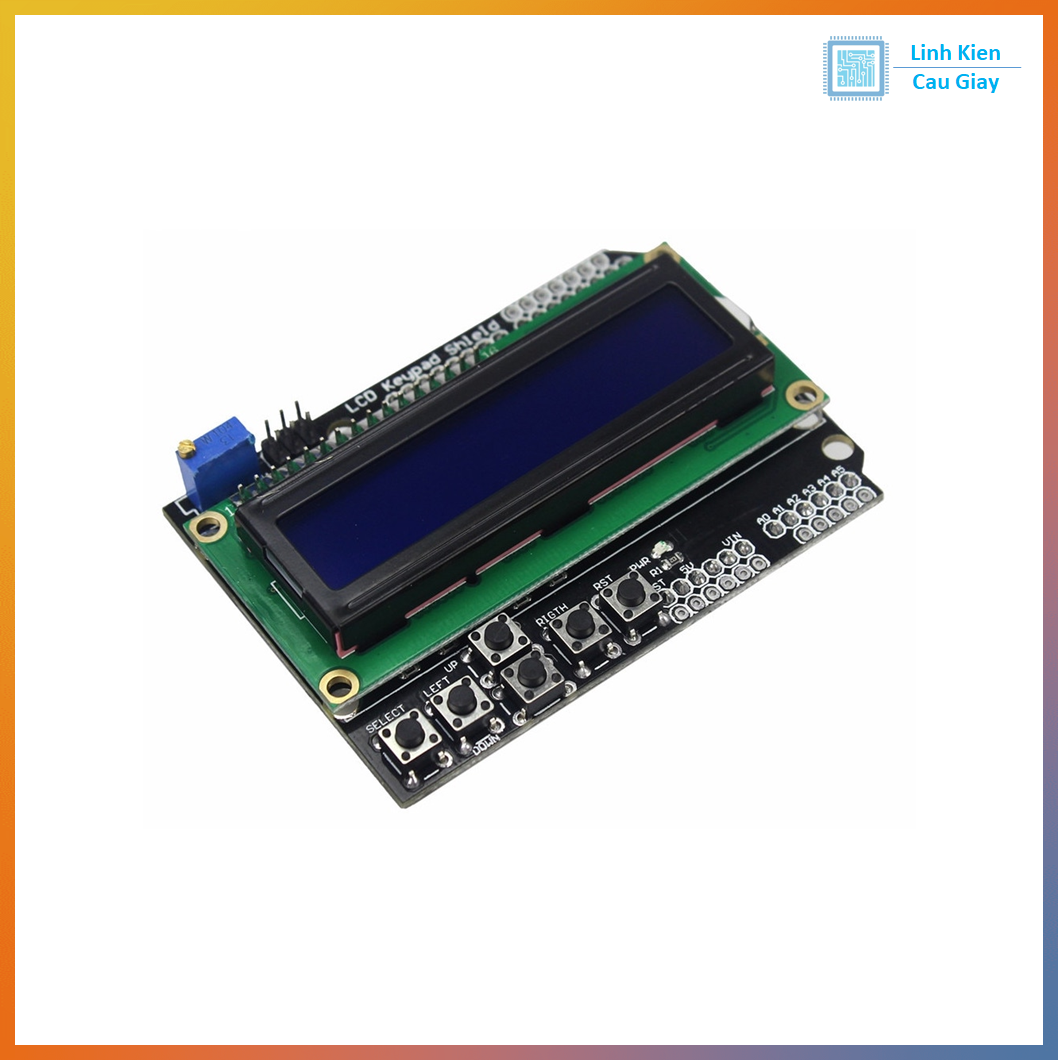

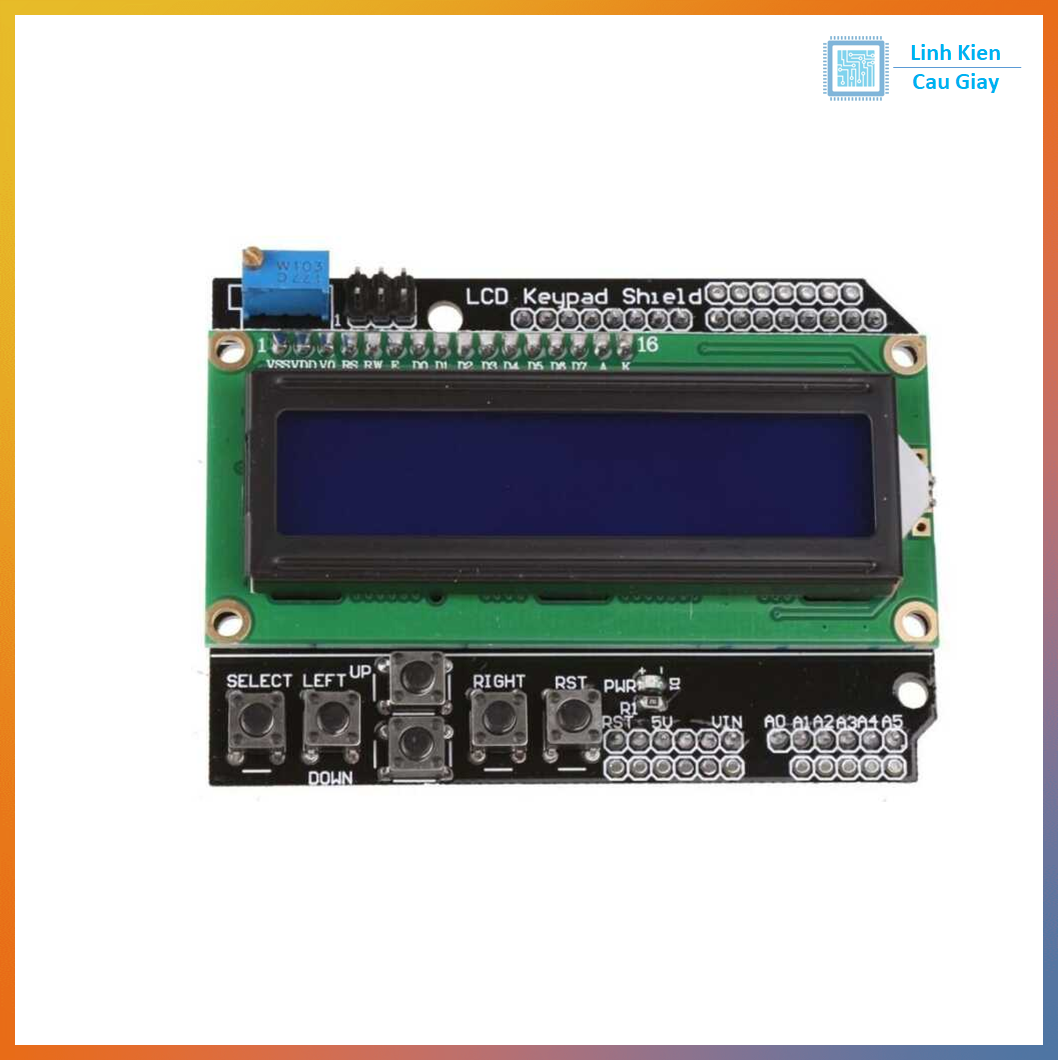

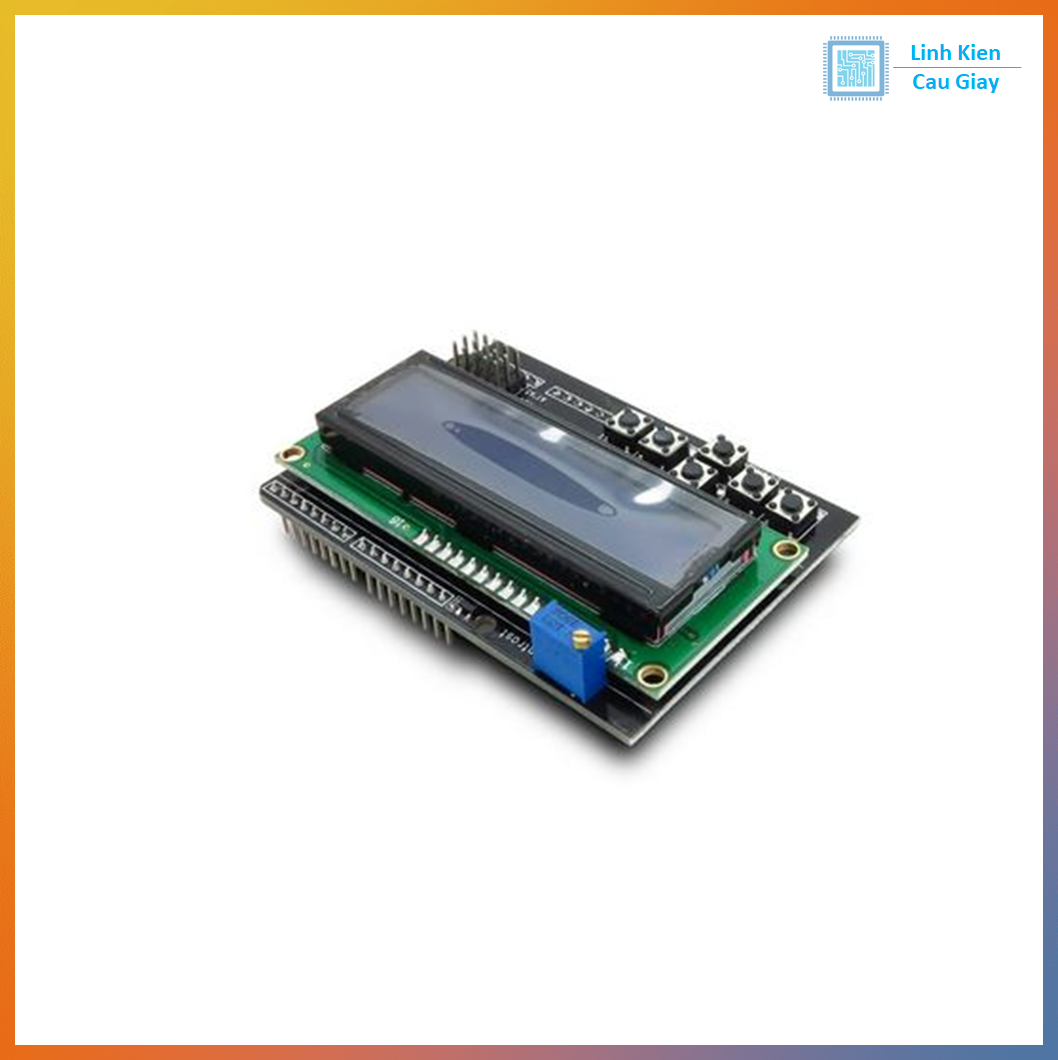

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
