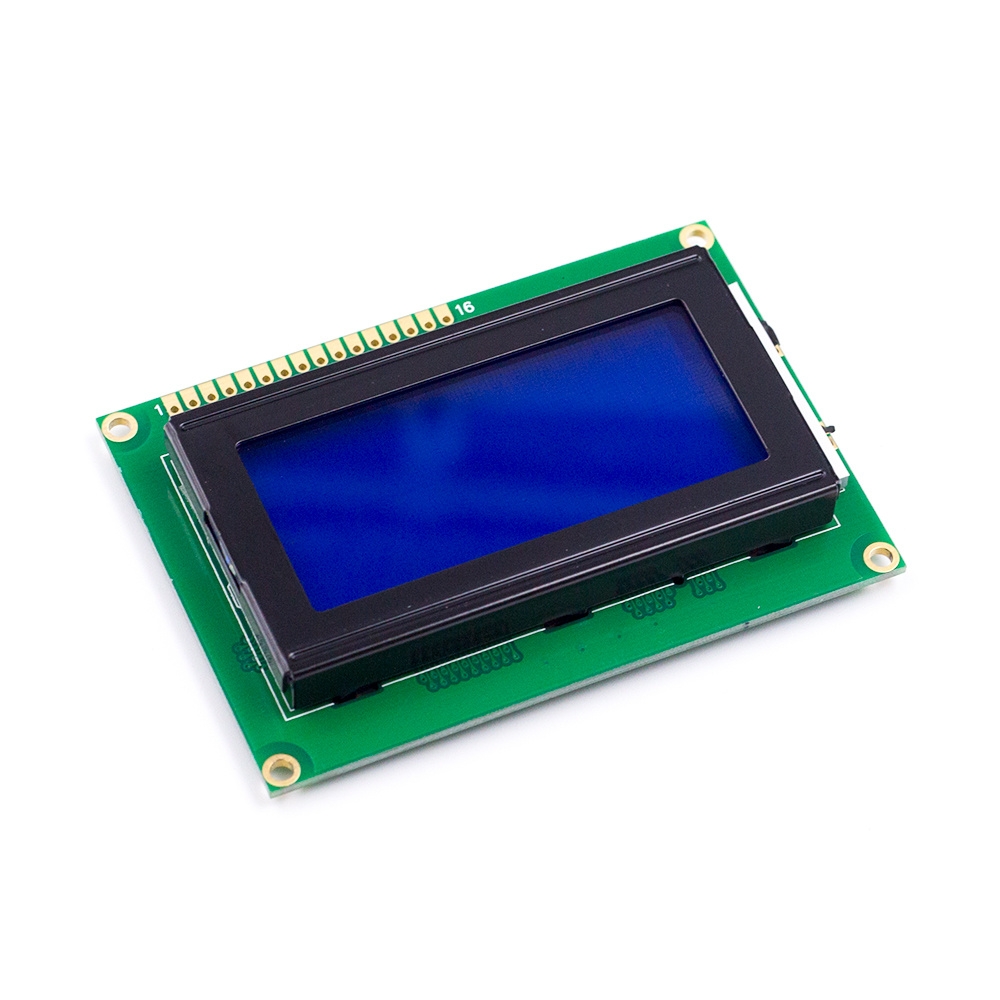

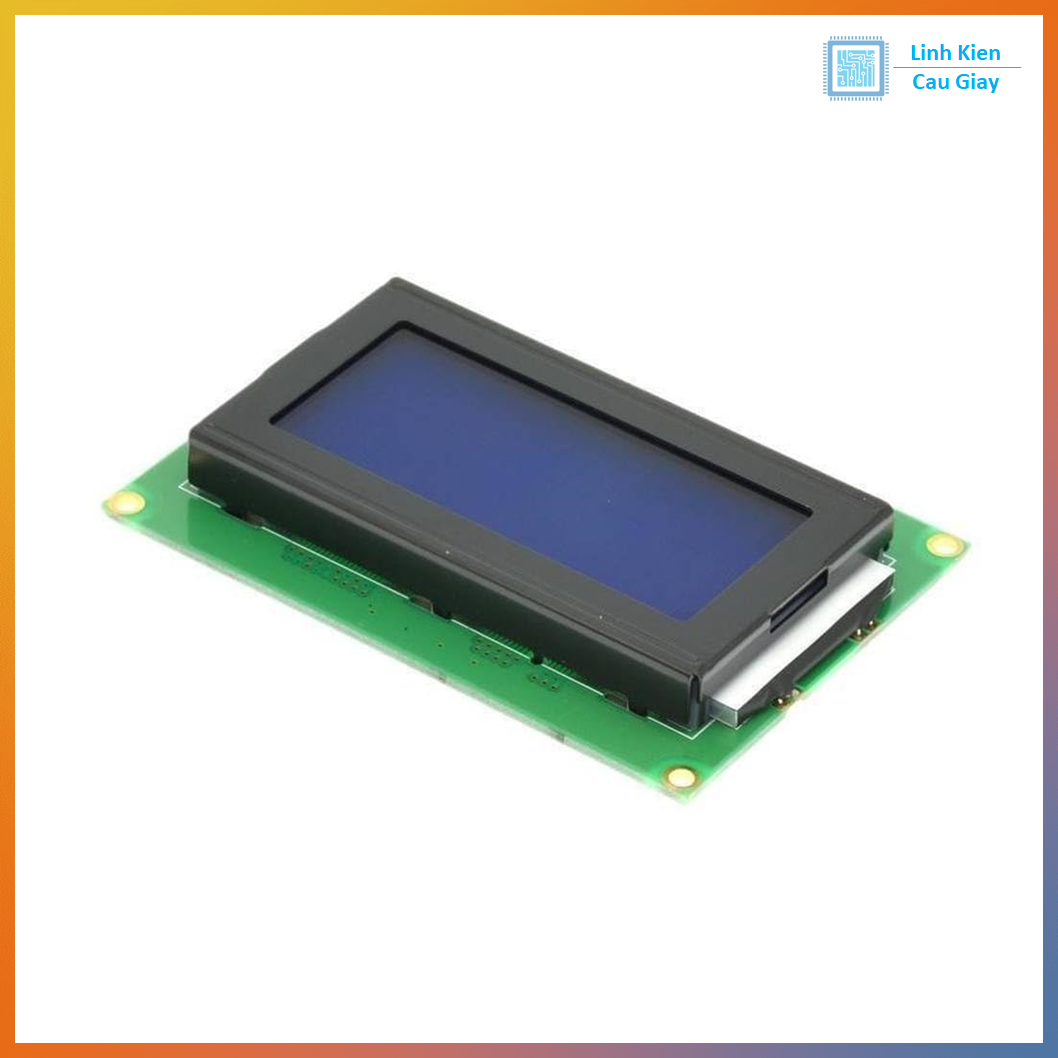

Màn hình LCD 1604 16x4
Mô tả sản phẩm
Màn hình LCD1604 / LCD1604A là loại LCD hiển thị ký tự 16 cột x 4 dòng, nền màu xanh dương (bluelight) chữ sáng, hoạt động ở mức điện áp DC 5V, tương thích rất tốt với các dòng vi điều khiển Arduino, STM32, PIC, AVR, 8051…
LCD1604 sử dụng bộ điều khiển tương thích HD44780, giao tiếp song song 4bit hoặc 8bit, dễ dàng dùng với thư viện có sẵn trên Arduino IDE hoặc các thư viện LCD phổ biến khác.
Phù hợp cho các dự án cần hiển thị chữ, số, menu, trạng thái cảm biến, thông số đo lường… trong các bộ điều khiển, máy đo DIY, dự án STEM.
Hiển thị giá trị nhiệt độ, độ ẩm, áp suất, tốc độ, điện áp, dòng điện…
Màn hình cho máy đo DIY, bộ nguồn, bộ điều khiển nhiệt độ, bộ điều khiển động cơ
Màn hình menu trong các dự án Arduino / STM32 / PIC / AVR
Ứng dụng trong dự án STEM, robot, bài lab điện tử – vi điều khiển, đồ án sinh viên
Dùng trong các thiết bị tự chế: máy ấp trứng, điều khiển bể cá, nhà thông minh, tủ điện thông minh…

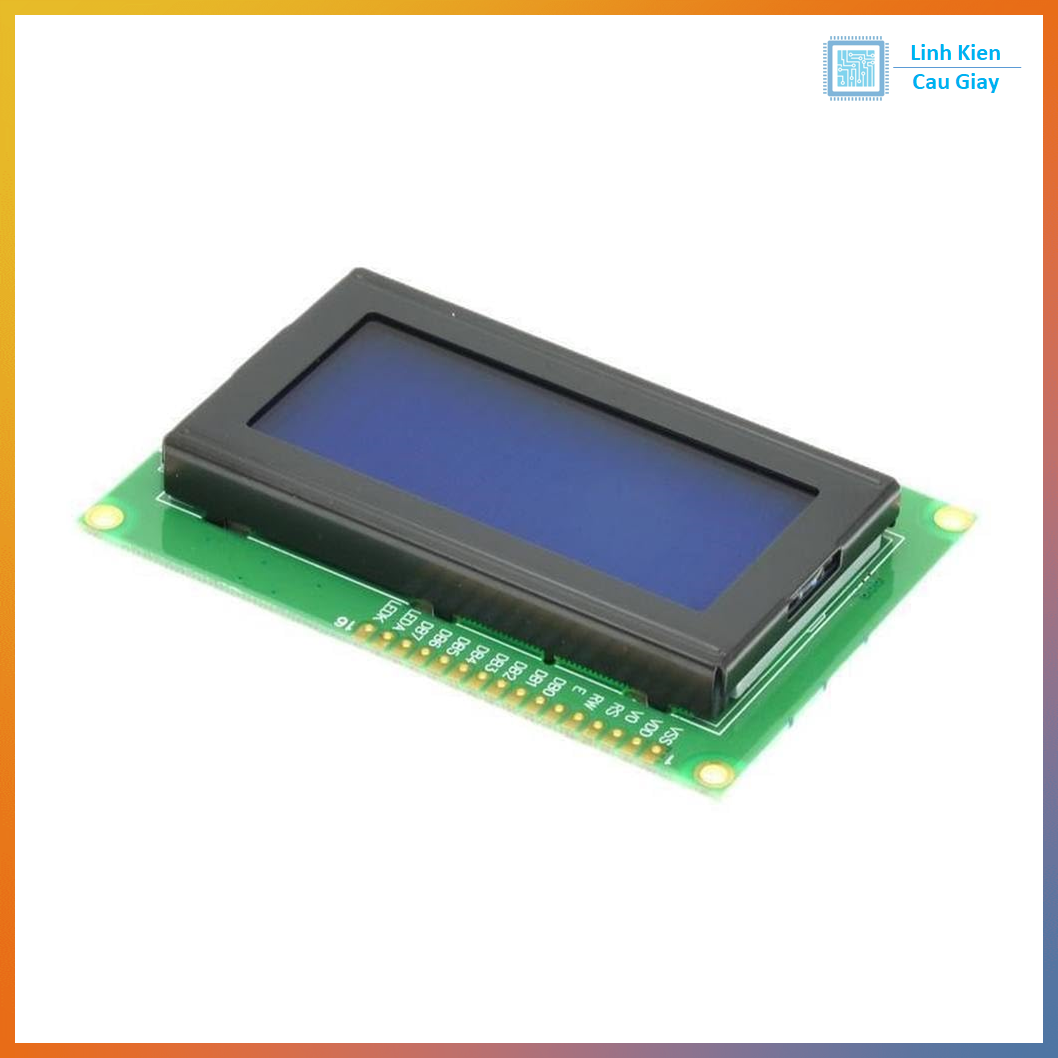

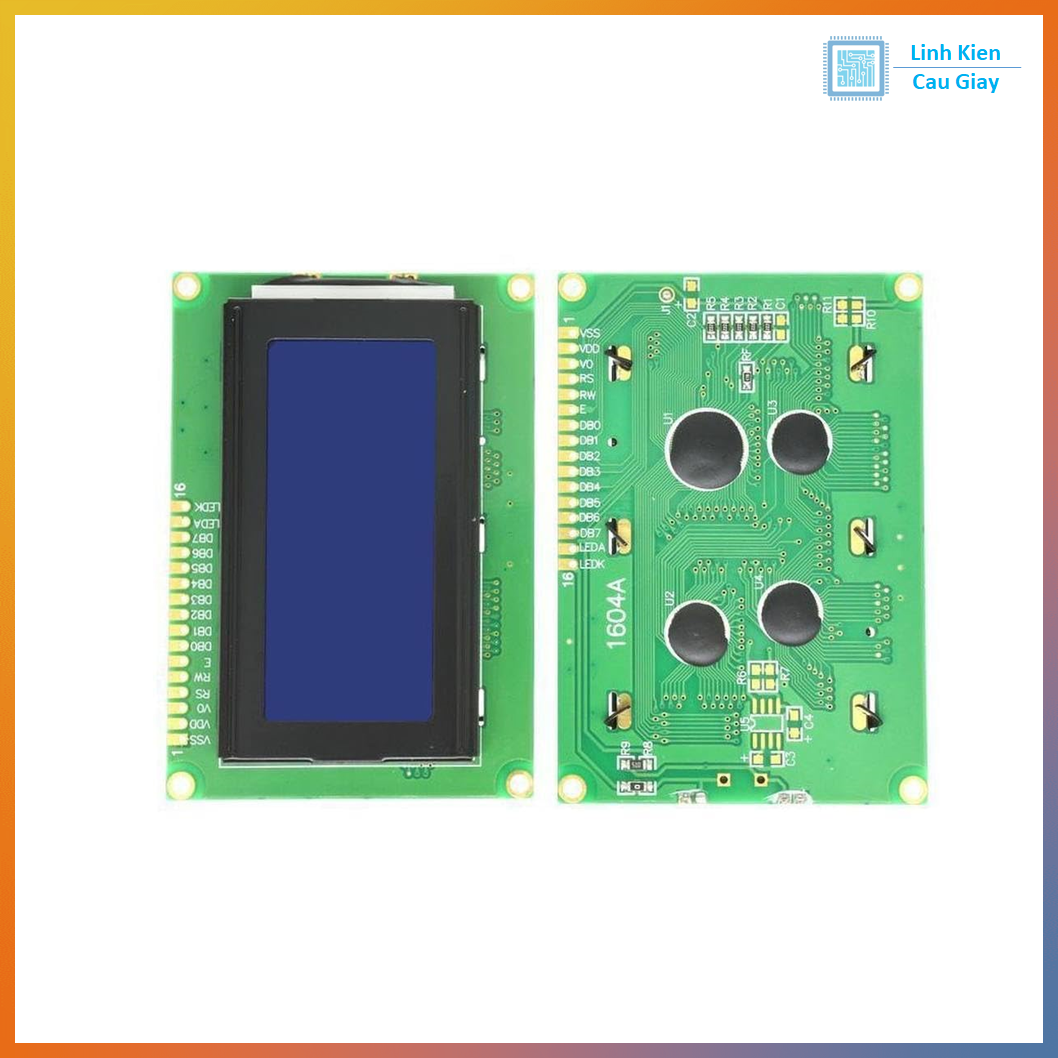

Thường gồm 16 chân:
VSS – GND (Mass)
VDD – +5V
VO – Điều chỉnh độ tương phản (thường nối chiết áp 10k giữa VDD – GND)
RS – Chọn thanh ghi (0: lệnh, 1: dữ liệu)
RW – Đọc / ghi (0: ghi, 1: đọc – thường nối GND để luôn ghi)
E – Chân Enable (kích xung để LCD nhận lệnh/dữ liệu)
D0 – Dữ liệu bit 0 (dùng khi giao tiếp 8bit)
D1 – Dữ liệu bit 1
D2 – Dữ liệu bit 2
D3 – Dữ liệu bit 3
D4 – Dữ liệu bit 4 (dùng trong chế độ 4bit)
D5 – Dữ liệu bit 5
D6 – Dữ liệu bit 6
D7 – Dữ liệu bit 7
A / LED+ – Anode đèn nền (thường +5V qua điện trở)
K / LED– – Cathode đèn nền (GND)
Loại: LCD 16x4 ký tự (16 cột x 4 dòng)
Model: LCD1604 / 1604A
Màu nền: Xanh dương (Blue backlight)
Màu ký tự: Trắng / Vàng nhạt tùy lô
Điện áp hoạt động logic: 5V DC
Điều khiển: Tương thích HD44780
Giao tiếp: Song song 4bit hoặc 8bit
Số chân kết nối: 16 pin chuẩn 1 hàng
Kích thước module: khoảng 87mm x 60mm (tuỳ phiên bản)
Kích thước vùng hiển thị: khoảng 64,5mm x 16mm
Kiểu gắn: Lỗ bắt vít 4 góc + hàng chân hàn xuống PCB
Hướng dẫn sử dụng
Bước 1: Cấp nguồn VDD = 5V, VSS = GND, đảm bảo nguồn ổn định.
Bước 2: Dùng chiết áp 10k nối giữa VDD – GND, chân giữa vào VO để chỉnh độ tương phản.
Bước 3: Chọn chế độ giao tiếp:
4bit: dùng các chân D4–D7
8bit: dùng D0–D7
Bước 4: Nối các chân RS, E, D4–D7 (hoặc D0–D7) đến các chân digital của vi điều khiển (Arduino, STM32…).
Bước 5: RW thường nối GND để chỉ dùng chế độ ghi (Write).
Bước 6: Cấp đèn nền: A (15) qua điện trở tới +5V, K (16) nối GND (nhiều module đã tích hợp sẵn trở).
Bước 7: Trong Arduino IDE, dùng thư viện LiquidCrystal hoặc LiquidCrystal_I2C (nếu gắn thêm module I2C), khai báo đúng chân RS, E, D4–D7 rồi thử lệnh lcd.begin(16, 4); và lcd.print().
Bước 8: Tránh đảo cực nguồn, tránh cấp quá 5V để không làm hỏng LCD.
