LCD2004

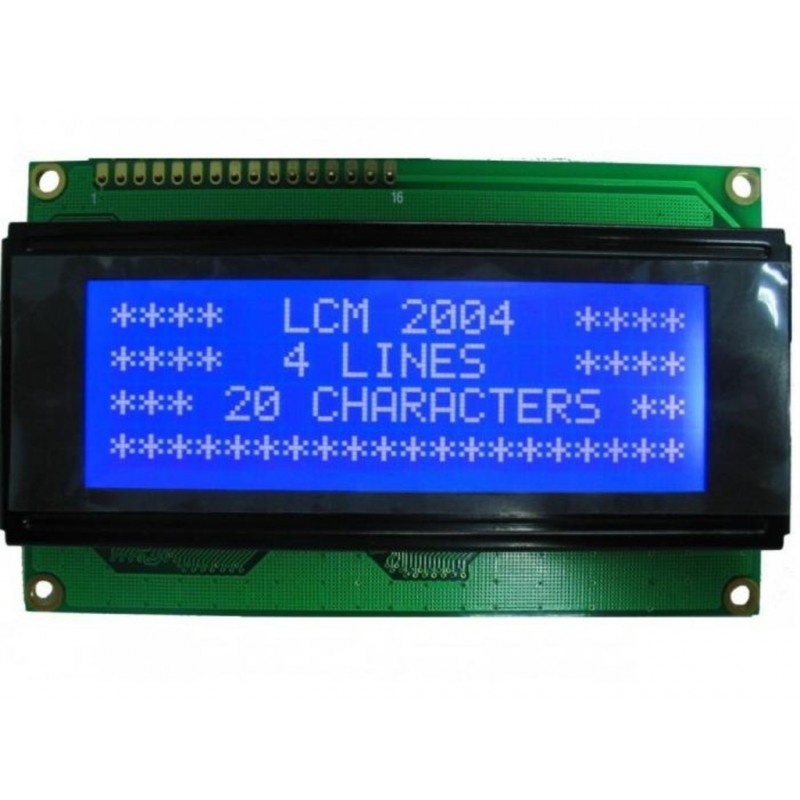

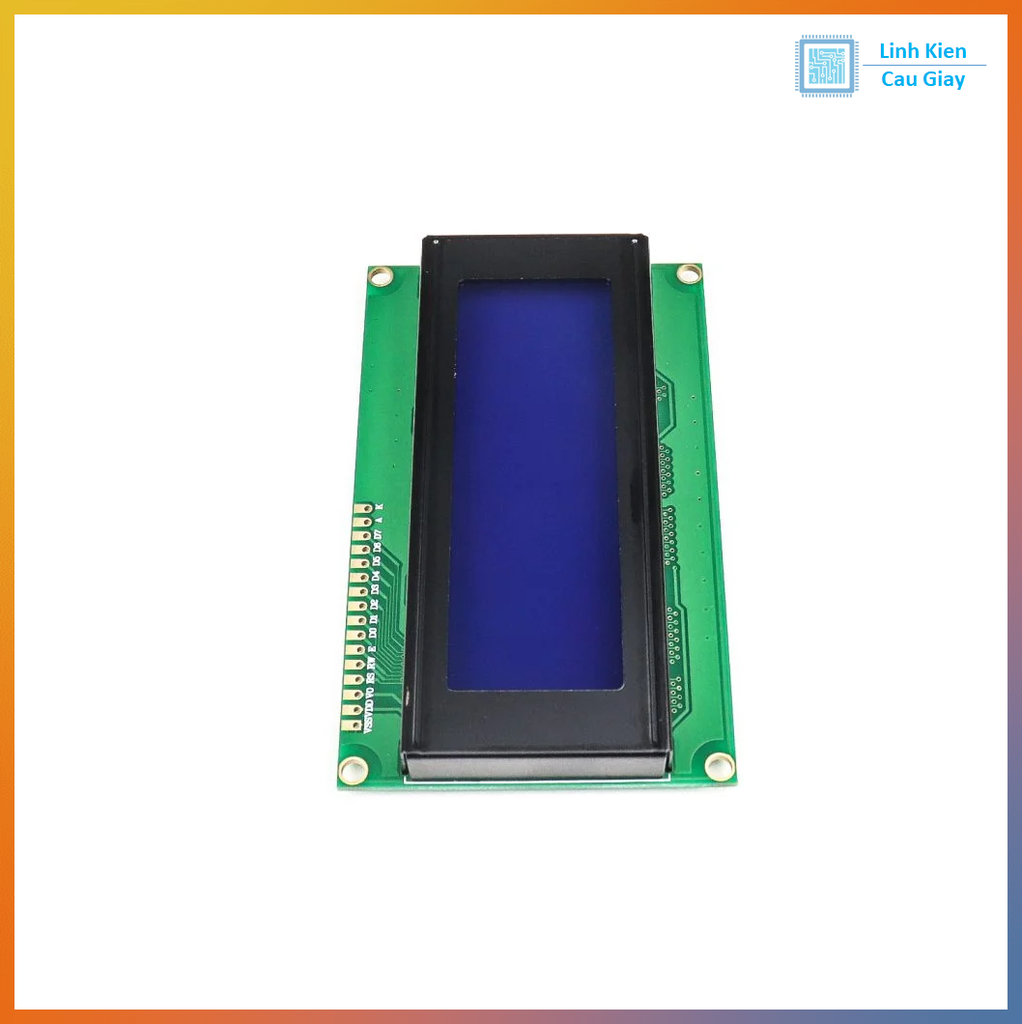

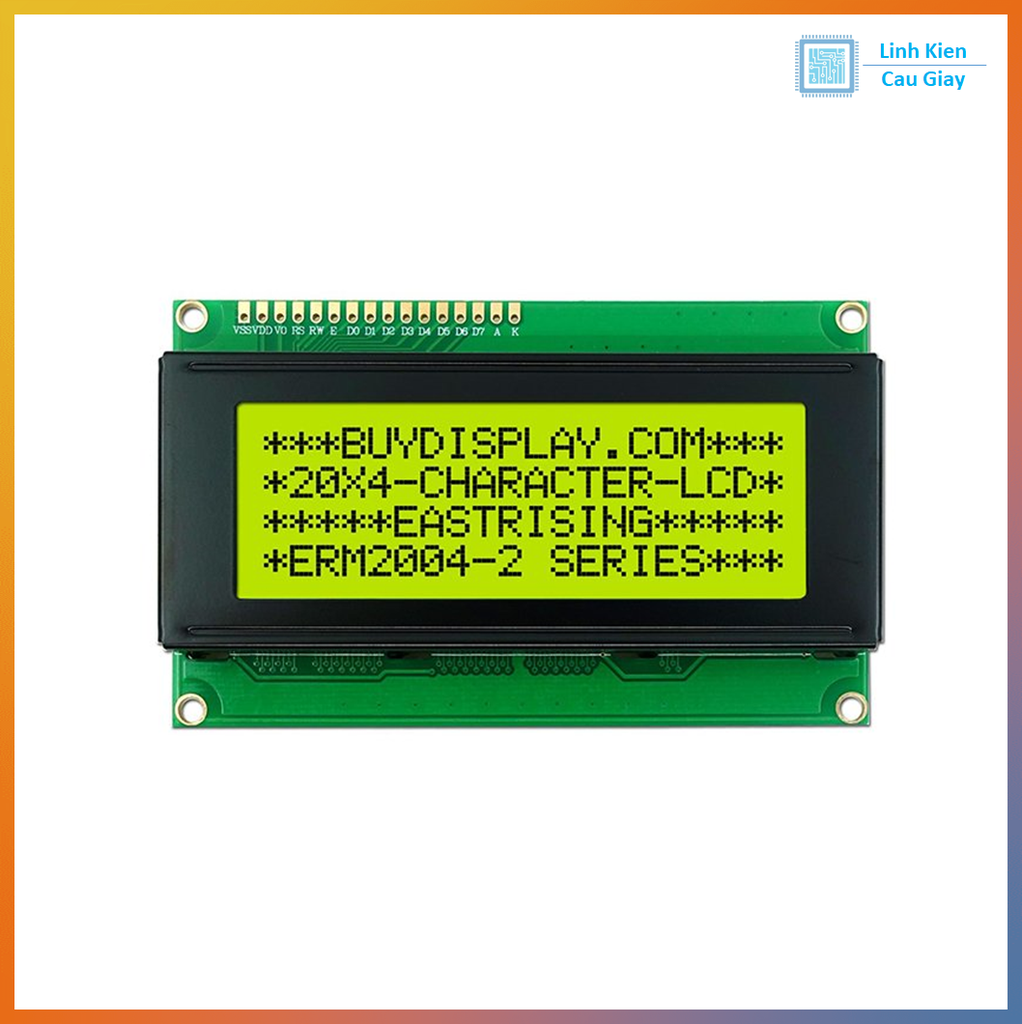

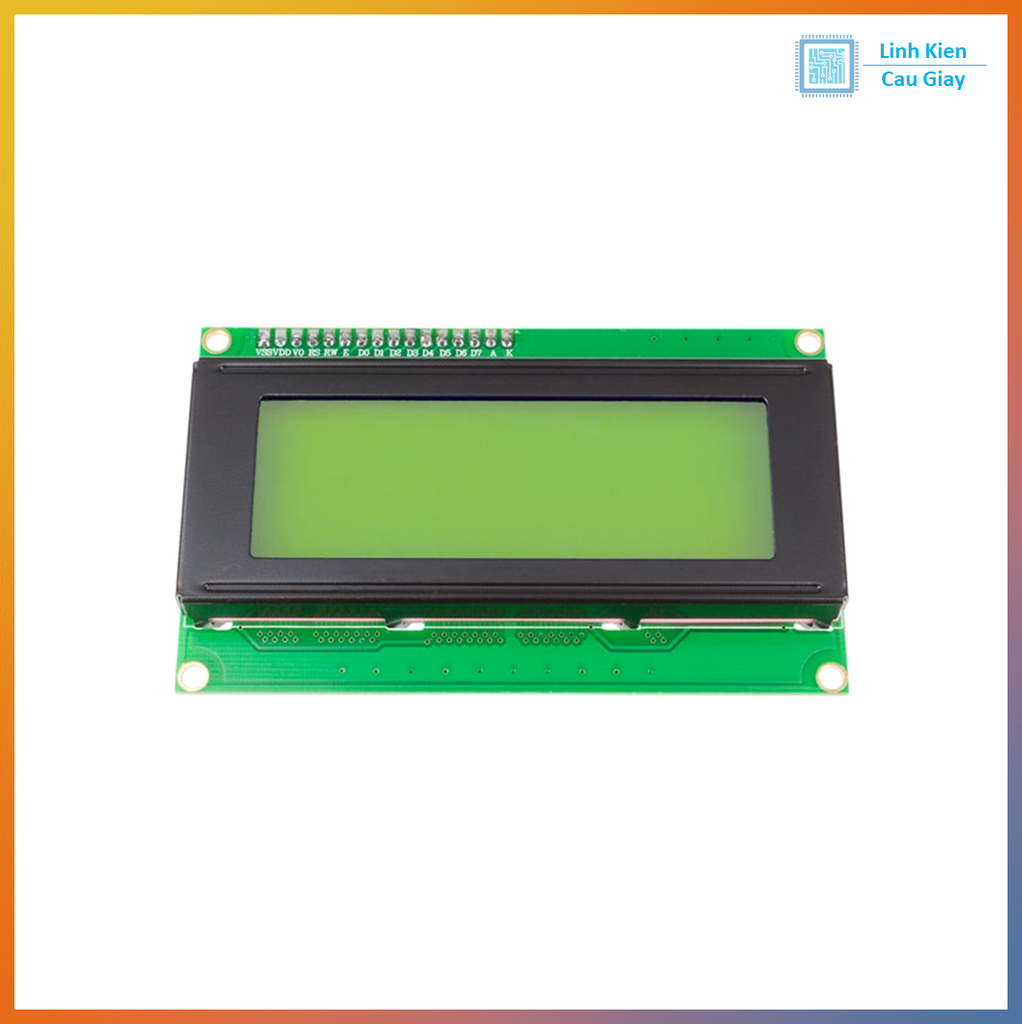

Màn hình text LCD2004 xanh lá sử dụng driver HD44780, có khả năng hiển thị 4 dòng với mỗi dòng 20 ký tự, màn hình có độ bền cao, rất phổ biến, nhiều code mẫu và dễ sử dụng thích hợp cho những người mới học và làm dự án.

Thông số kỹ thuật:

• Điện áp hoạt động là 5 V.
• Kích thước: 98 x 60 x 13.5 mm
• Chữ đen, nền xanh lá
• Khoảng cách giữa hai chân kết nối là 0.1 inch tiện dụng khi kết nối với Breadboard.

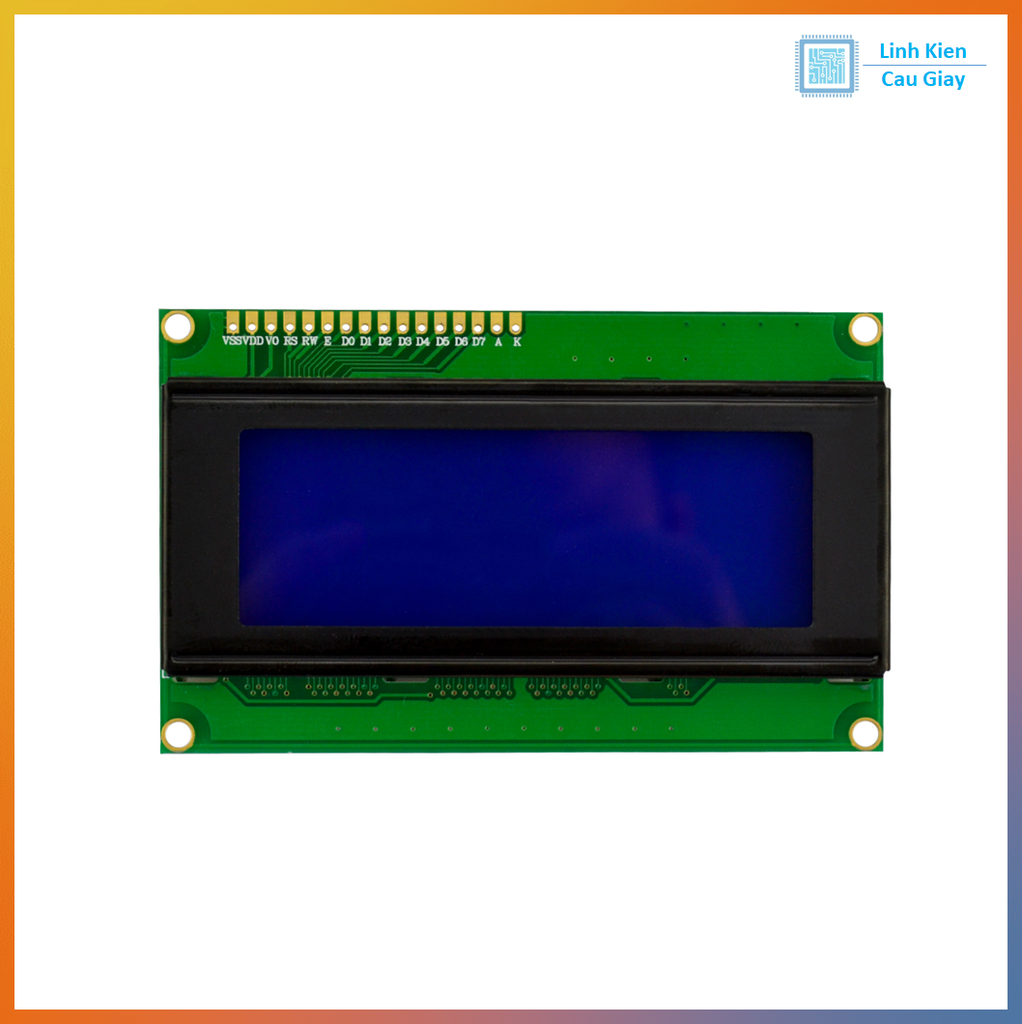

• Tên các chân được ghi ở mặt sau của màn hình LCD hổ trợ việc kết nối, đi dây điện.
• Có đèn led nền, có thể dùng biến trở hoặc PWM điều chình độ sáng để sử dụng ít điện năng hơn.
• Có thể được điều khiển với 6 dây tín hiệu
• Có bộ ký tự được xây dựng hổ trợ tiếng Anh và tiếng Nhật, xem thêm HD44780 datasheet để biết thêm chi tiết.



  Chân	Ký hiệu	Mô tả	Giá trị
  1	VSS	GND	0V
  2	VCC		5V
  3	VEE	Độ tương phản
  4	RS	Lựa chọn thanh ghi	RS=0 (mức thấp) chọn thanh ghi lệnh RS=1 (mức cao) chọn thanh ghi dữ liệu
  5	R/W	Chọn thanh ghi đọc/viết dữ liệu	R/W=0 thanh ghi viết R/W=1 thanh ghi đọc
  6	E	Enable
  7	DB0	Chân truyền dữ liệu	8 bit: DB0DB7
  8	DB1
  9	DB2
  10	DB3
  11	DB4
  12	DB5
  13	DB6
  14	DB7
  15	A	Cực dương led nền	0V đến 5V
  16	K	Cực âm led nền	0V

Tài liệu:

• HD44780 datasheet
• Kích thước và vị trí chân
