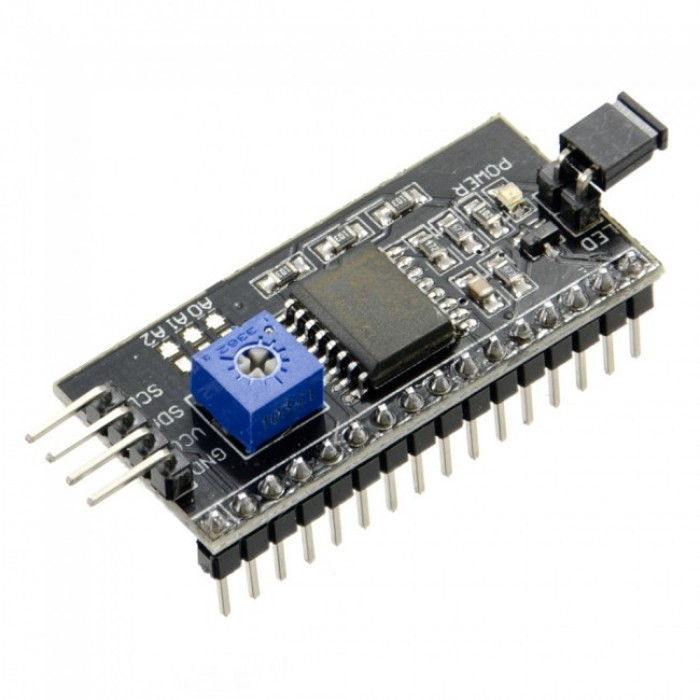

Module Chuyển Đổi I2C cho LCD1602 PCF8574 3.3-5V

Mô tả sản phẩm

Module Chuyển Đổi I2C cho LCD1602 sử dụng chip PCF8574 giúp giảm số lượng chân kết nối từ 6-16 chân xuống chỉ 2 chân (SDA, SCL), tối ưu hóa việc giao tiếp với màn hình LCD1602, LCD1604, và LCD2004 (driver HD44780). Module tích hợp biến trở điều chỉnh độ tương phản và jumper để bật/tắt đèn nền LCD, đảm bảo hiển thị rõ nét. Với điện áp hoạt động 3.3-5V, module tương thích với Arduino, Raspberry Pi, và các vi điều khiển khác. Thiết kế nhỏ gọn, dễ lắp đặt, đây là lựa chọn lý tưởng cho các dự án DIY, hiển thị thông tin cảm biến, hoặc học tập.

Đặc điểm nổi bật:

  • Giảm số lượng chân kết nối LCD xuống 2 chân I2C (SDA, SCL).

  • Tích hợp biến trở điều chỉnh độ tương phản và jumper đèn nền.

  • Hỗ trợ LCD1602, LCD1604, LCD2004 (driver HD44780).

  • Điện áp 3.3-5V, tương thích nhiều vi điều khiển.

  • Địa chỉ I2C mặc định 0x27 hoặc 0x3F (tùy phiên bản).

Ứng dụng

  • Hiển thị thông tin: Hiển thị dữ liệu cảm biến (nhiệt độ, độ ẩm) trên LCD1602 trong các dự án Arduino.

  • Dự án DIY: Tích hợp vào robot, đồng hồ, hoặc hệ thống điều khiển tự chế.

  • Nhà thông minh: Hiển thị trạng thái thiết bị IoT (đèn, quạt, nhiệt độ) trên màn hình LCD.

  • Học tập và thực hành: Dùng trong các bài học về giao tiếp I2C và vi điều khiển.

  • Công nghiệp: Hiển thị thông số trong các thiết bị đo lường hoặc hệ thống giám sát.

Sơ đồ chân

Module Chuyển Đổi I2C cho LCD1602 có các chân kết nối chính:

  • VCC: Nguồn dương (3.3-5V DC).

  • GND: Nguồn âm (đất).

  • SDA: Dữ liệu I2C (kết nối với SDA của vi điều khiển, ví dụ: A4 trên Arduino Uno).

  • SCL: Clock I2C (kết nối với SCL của vi điều khiển, ví dụ: A5 trên Arduino Uno).

  • Jumper: Bật/tắt đèn nền LCD.

  • Biến trở: Điều chỉnh độ tương phản của LCD.

Lưu ý:

  • Module kết nối trực tiếp với 16 chân của LCD1602 (thường được hàn sẵn).

  • Địa chỉ I2C mặc định là 0x27 hoặc 0x3F (tùy phiên bản, kiểm tra bằng code I2C Scanner).

  • Kiểm tra datasheet hoặc nhãn module trước khi kết nối.

Thông số kĩ thuật

  • Chip chính: PCF8574.

  • Điện áp hoạt động: 2.5-6V DC (khuyến nghị 3.3-5V).

  • Giao tiếp: I2C (SDA, SCL).

  • Địa chỉ I2C: 0x27 (mặc định) hoặc 0x3F (có thể điều chỉnh qua chân A0/A1/A2).

  • Tương thích: LCD1602, LCD1604, LCD2004 (driver HD44780).

  • Dòng tiêu thụ: ~10mA (tùy trạng thái đèn nền).

  • Kích thước: ~41.5 x 19 x 15.3mm.

  • Trọng lượng: ~5g.

  • Tính năng bổ sung: Biến trở điều chỉnh độ tương phản, jumper bật/tắt đèn nền.



Hướng dẫn sử dụng

  1. Chuẩn bị:

    • Màn hình LCD1602 và Module Chuyển Đổi I2C (thường được hàn sẵn).

    • Vi điều khiển (Arduino Uno, Raspberry Pi) với giao tiếp I2C.

    • Nguồn điện 3.3-5V DC (USB, pin, hoặc vi điều khiển).

    • Arduino IDE với thư viện LiquidCrystal_I2C (tìm trong Library Manager).

  2. Kết nối:

    • Hàn module I2C vào LCD1602 nếu chưa được hàn (căn chỉnh 16 chân).

    • Kết nối module với vi điều khiển:

      • VCC → 5V (hoặc 3.3V).

      • GND → GND.

      • SDA → SDA (A4 trên Arduino Uno).

      • SCL → SCL (A5 trên Arduino Uno).

    • Kiểm tra jumper đèn nền (gắn để bật đèn nền LCD).

  3. Lập trình và kiểm tra:

    • Tải thư viện LiquidCrystal_I2C trong Arduino IDE.

    • Sử dụng code I2C Scanner để xác định địa chỉ I2C (0x27 hoặc 0x3F).

    • Tải code mẫu để hiển thị văn bản trên LCD.

    • Điều chỉnh biến trở để tối ưu độ tương phản LCD.

Lưu ý:

  • Không cấp nguồn vượt 6V hoặc đảo cực để tránh hỏng module.

  • Nếu LCD hiển thị ô vuông, nhấp nháy, hoặc chỉ một ký tự, kiểm tra địa chỉ I2C (thử 0x27 hoặc 0x3F).

  • Đảm bảo kết nối I2C chắc chắn, sử dụng điện trở pull-up 4.7kΩ nếu cần

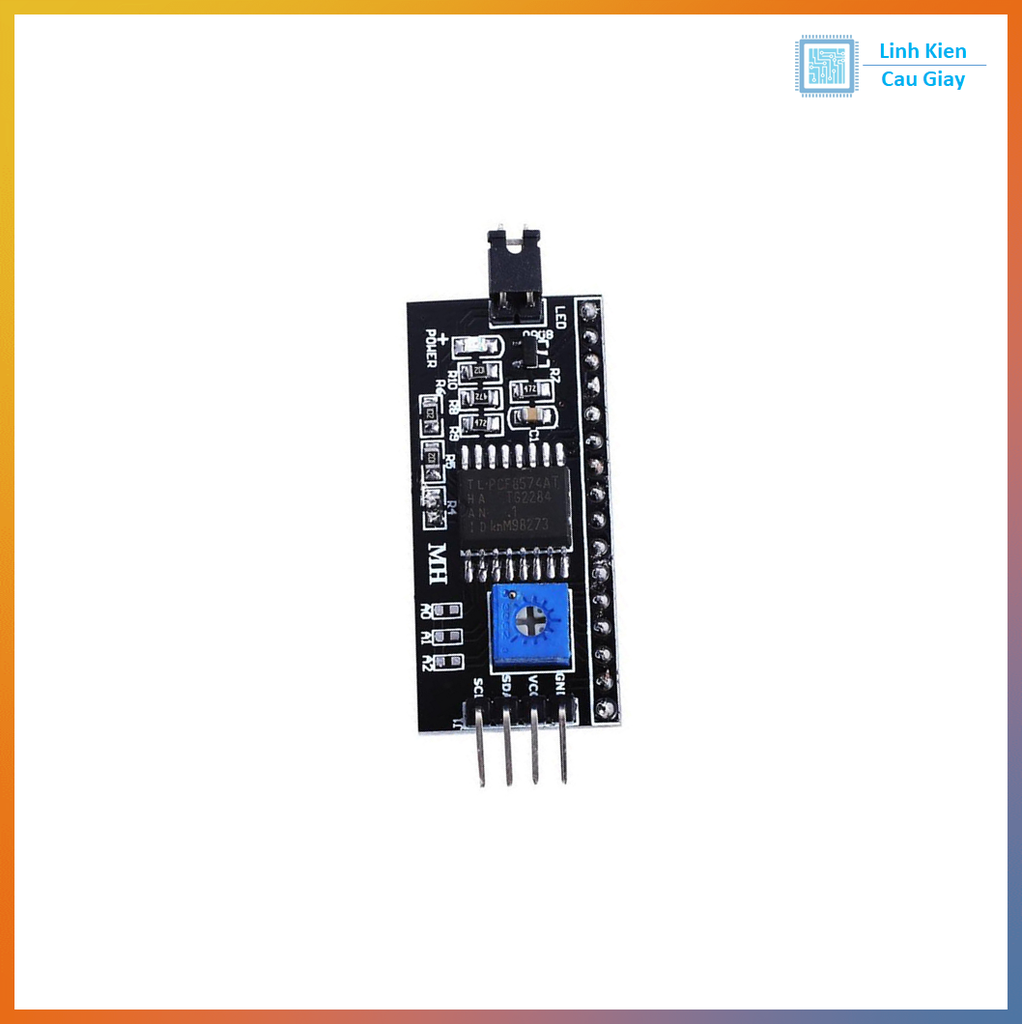

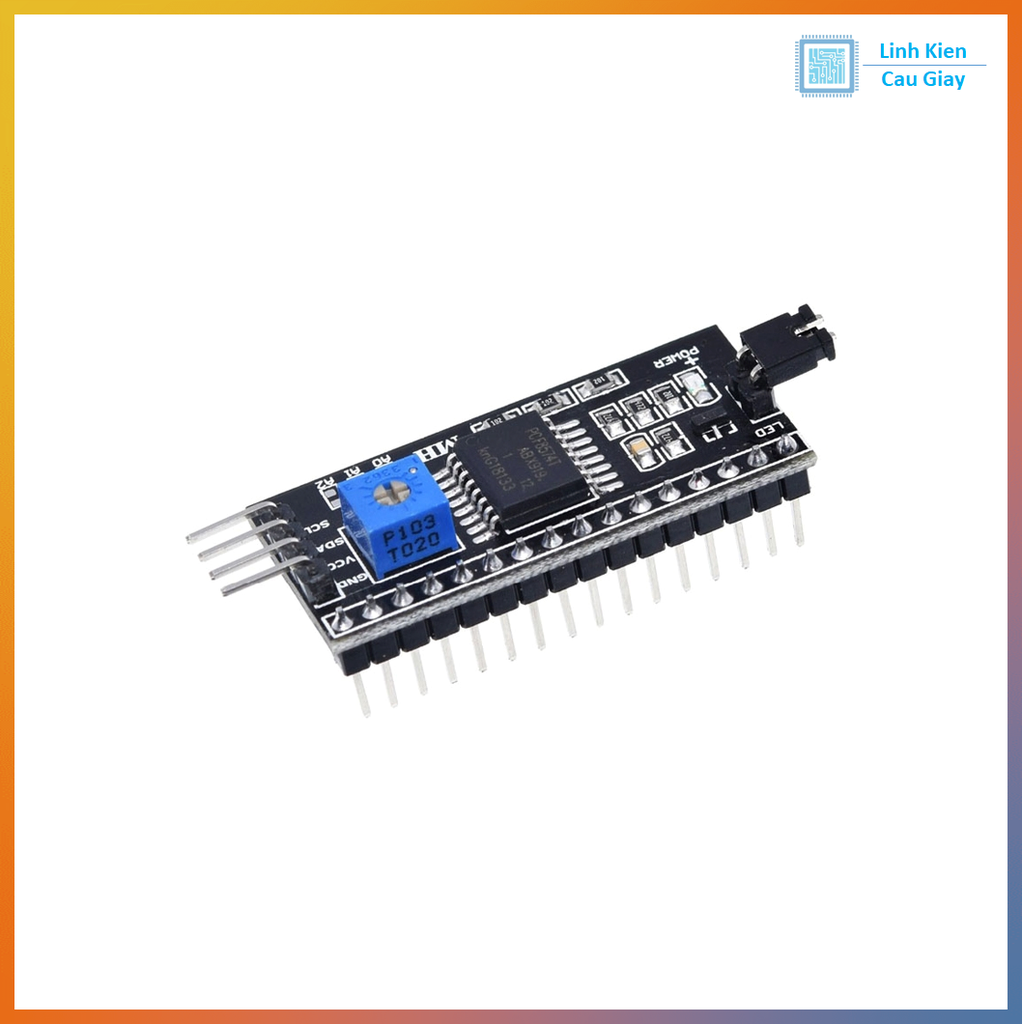

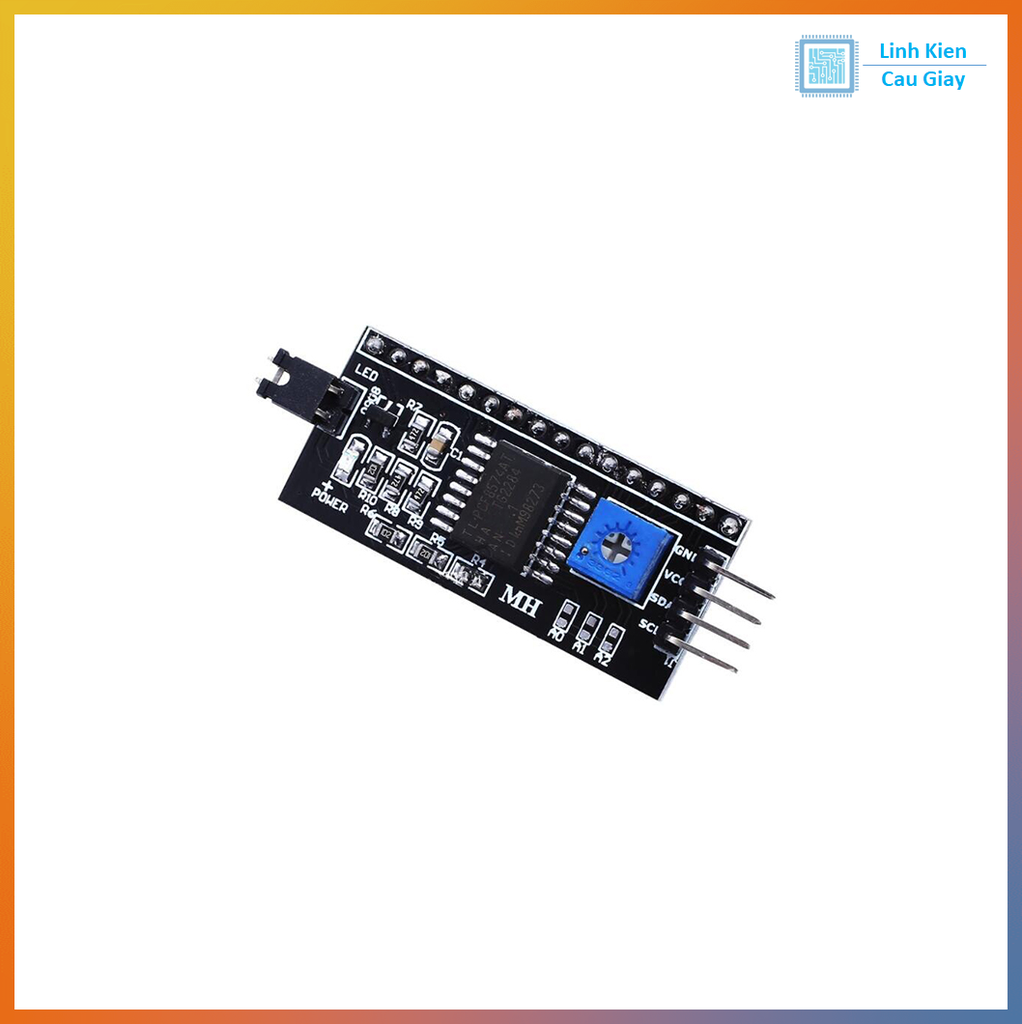

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
