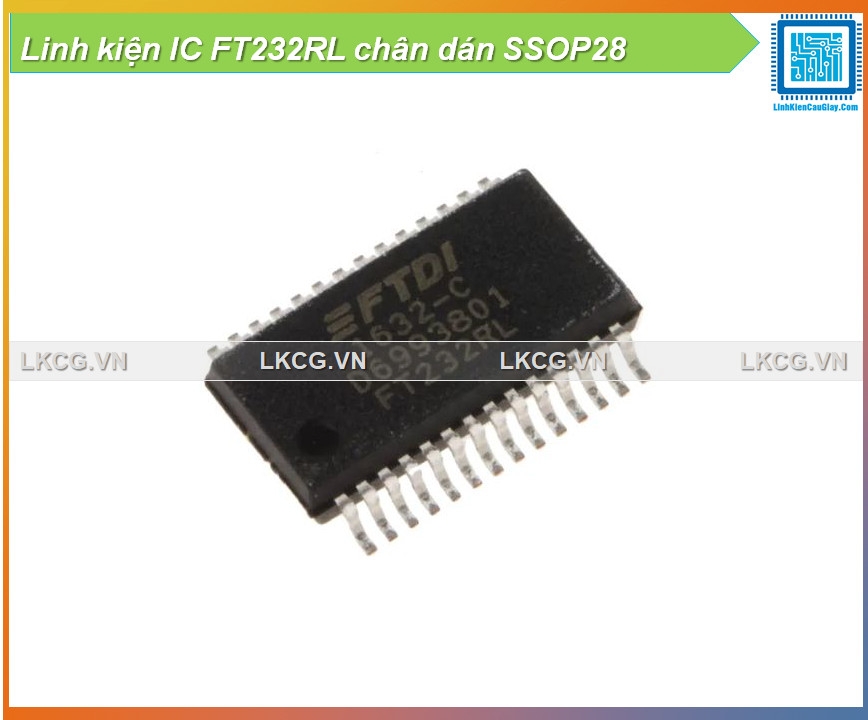

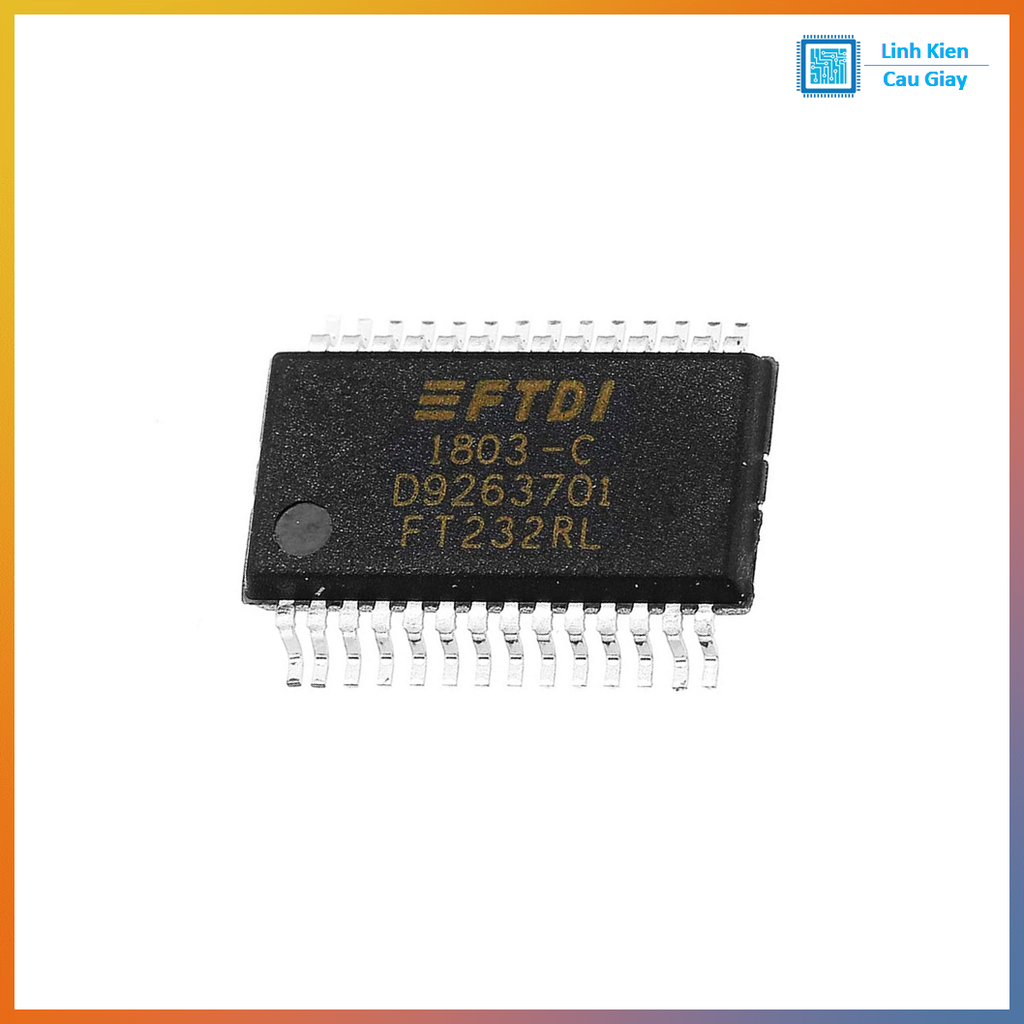

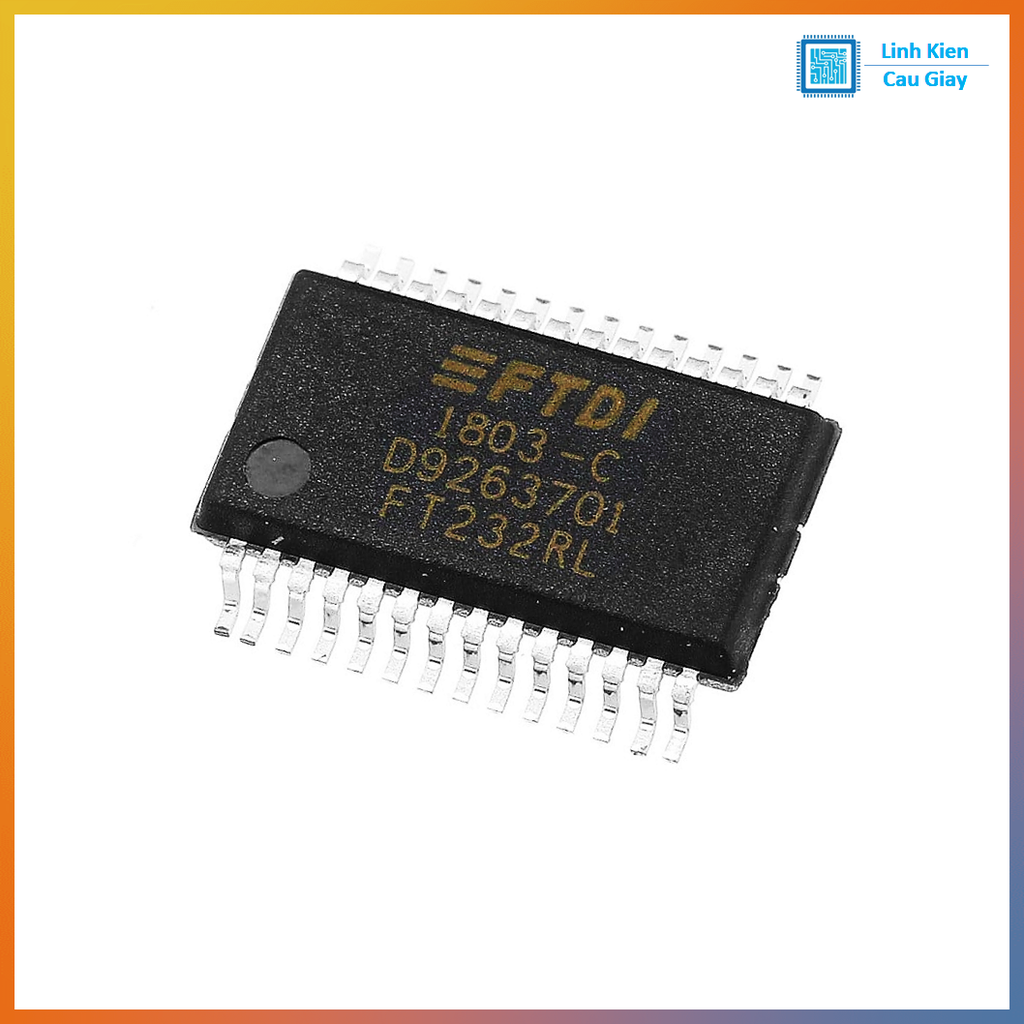

IC FT232RL USB sang UART TTL chân dán SOP28 (USB to COM, USB to TTL)

Mô tả sản phẩm

FT232RL (FTDI) là IC chuyển đổi USB sang UART TTL (USB to Serial) cực phổ biến, giúp máy tính giao tiếp với Arduino/ESP32/STM32 qua cổng COM ảo (VCP). FT232RL tích hợp sẵn bộ dao động (không cần thạch anh ngoài), EEPROM lưu cấu hình, cùng điện trở USB tích hợp, giúp thiết kế mạch gọn và ổn định. Phiên bản chân dán SOP28/SSOP-28 phù hợp cho sản xuất, làm mạch nạp USB-to-TTL, mạch debug serial, máy CNC/3D printer, thiết bị nhúng cần giao tiếp USB tốc độ Full-Speed.

FT232RL là IC “cầu nối” giữa USB và UART, tự xử lý toàn bộ giao thức USB trên chip nên không cần firmware USB phức tạp. IC có EEPROM tích hợp để lưu thông tin thiết bị và cấu hình chân CBUS, có dao động tích hợp (giảm linh kiện ngoài), hỗ trợ COM ảo (Virtual COM Port) tiện cài driver và dùng với nhiều phần mềm nạp/debug.

Ứng dụng

Mạch USB to TTL (TX/RX/GND/VCC) để nạp firmware, debug Serial cho Arduino, ESP8266/ESP32, STM32
Thiết bị nhúng cần giao tiếp USB-UART ổn định (máy CNC, 3D printer, thiết bị điều khiển)
Mạch chuyển USB sang COM cho PLC/thiết bị UART
Cáp nạp, mạch giao tiếp cho module GPS, LoRa, cảm biến UART, RS232 (kết hợp IC chuyển mức)
Mạch có LED RX/TX, điều khiển chân CBUS tùy biến

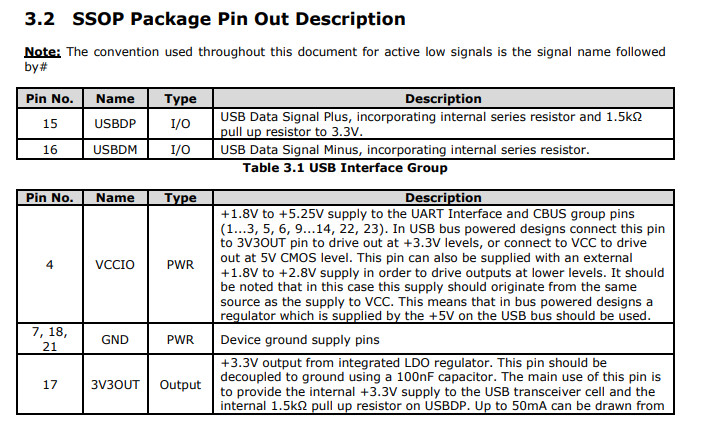

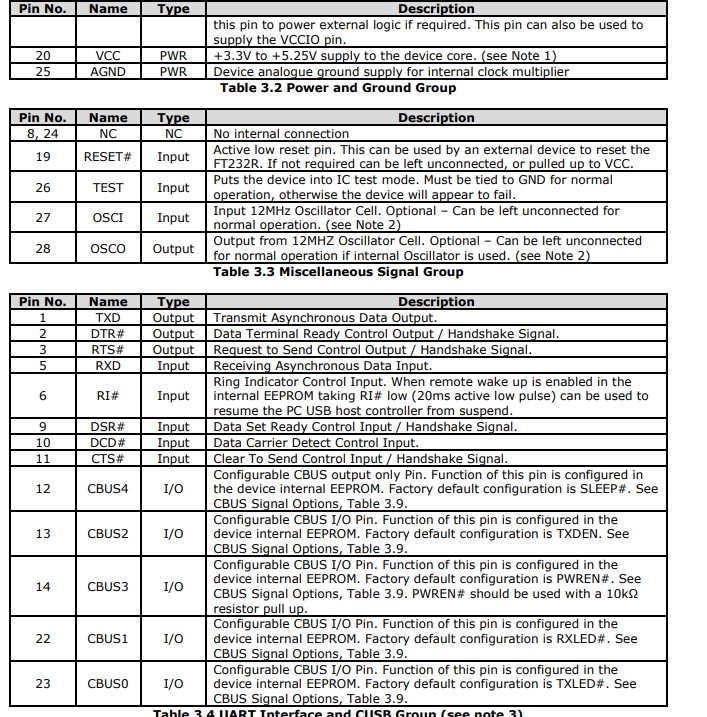

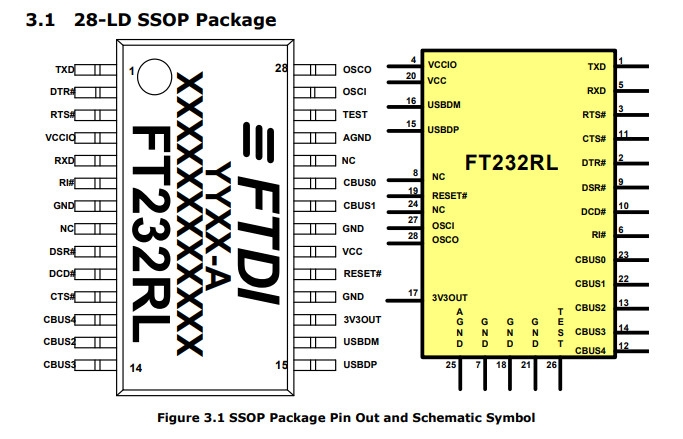

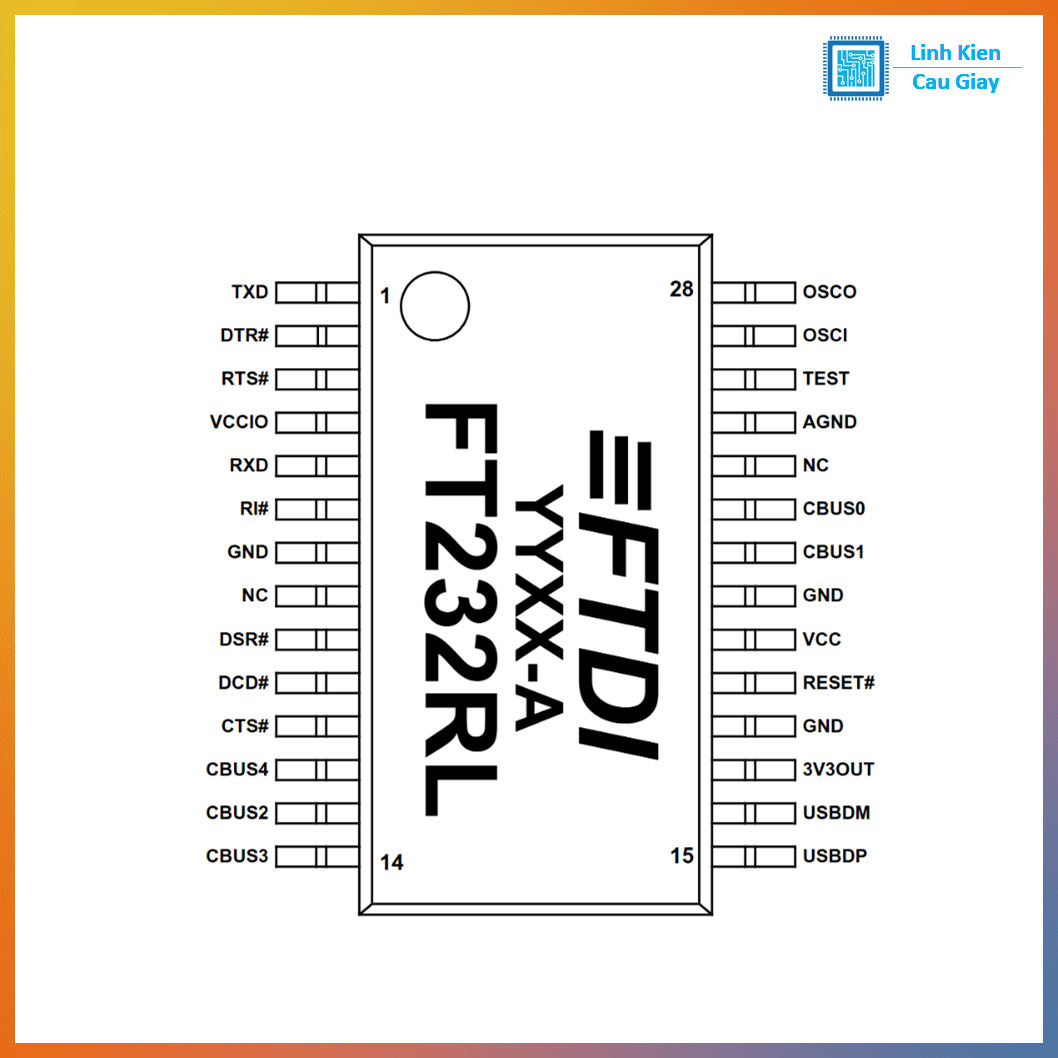

Sơ đồ chân

Nhóm USB
USBDP (D+) và USBDM (D-) nối ra cổng USB

Nhóm UART TTL
TXD, RXD và các chân điều khiển (tùy dùng): RTS#, CTS#, DTR#, DSR#, DCD#, RI#

Nhóm nguồn và mức logic
VCC (nguồn chính)
VCCIO (chọn mức logic I/O, dùng được dải 1.8V đến 5V)
3V3OUT (ngõ ra 3.3V từ LDO tích hợp, cần tụ 100nF decouple; có thể cấp tải nhỏ khoảng 50mA tùy thiết kế)
GND

Nhóm CBUS
CBUS0…CBUSx là chân đa năng (có thể cấu hình TXLED/RXLED/PWREN… tùy EEPROM)

Thông số kĩ thuật

Chuẩn USB: Full-Speed 12Mbps
Tốc độ UART: đến 3MBaud
Tích hợp EEPROM 1024-bit (lưu VID/PID/Serial/CBUS config)
Tích hợp dao động, điện trở USB (giảm linh kiện ngoài)
Điện áp I/O (VCCIO): 1.8V đến 5V
Đóng gói: chân dán SSOP-28 (thường gọi SOP28)

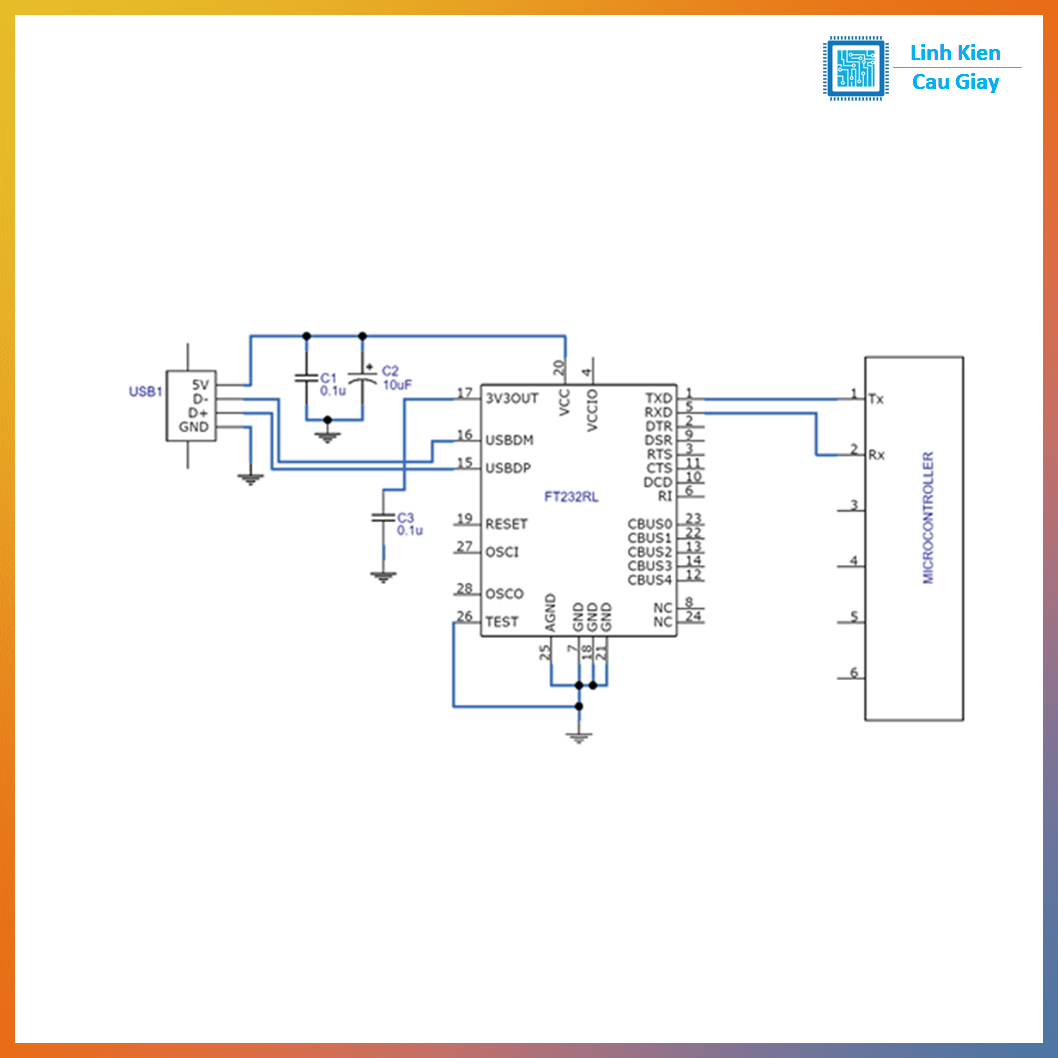

Hướng dẫn sử dụng

Bước 1: Cấp nguồn đúng
Cấp VCC theo thiết kế (thường từ 5V USB)
Chọn VCCIO theo mức logic cần giao tiếp (3.3V cho ESP32/STM32, 5V cho Arduino UNO…)

Bước 2: Nối USB
D+ và D- nối ra cổng USB đúng cặp, đi dây ngắn và đối xứng nếu có thể

Bước 3: Nối UART
TXD của FT232RL → RX của MCU
RXD của FT232RL ← TX của MCU
Chung GND

Bước 4: Tụ lọc bắt buộc
Gắn tụ decouple gần chân nguồn
Chân 3V3OUT nên gắn tụ 100nF về GND theo khuyến nghị datasheet

Bước 5: Dùng driver
Máy tính nhận cổng COM ảo (VCP) để nạp/debug Serial

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
