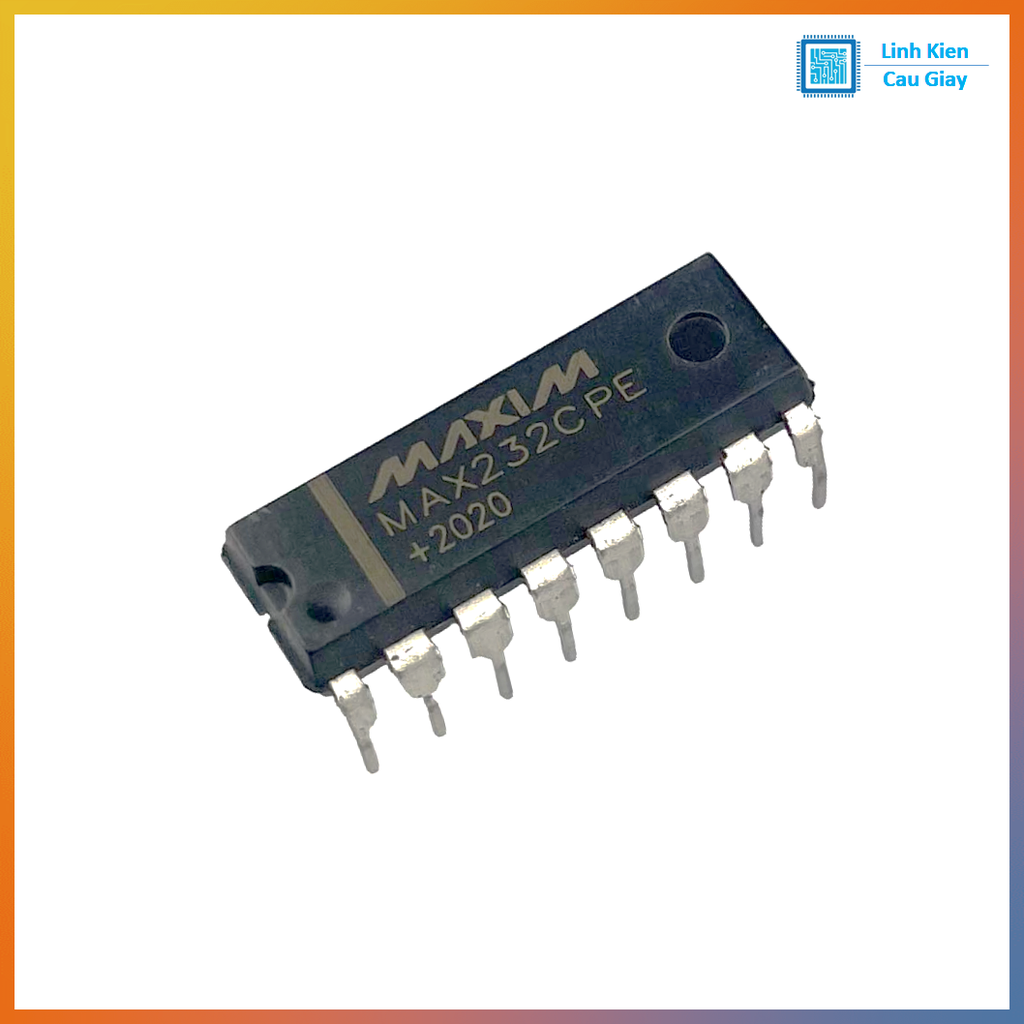

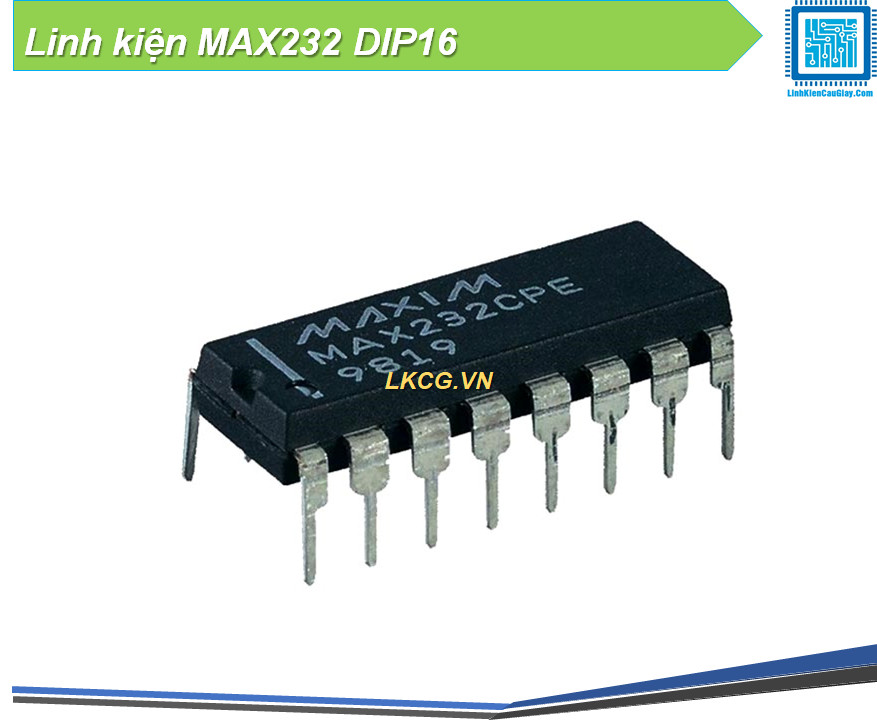

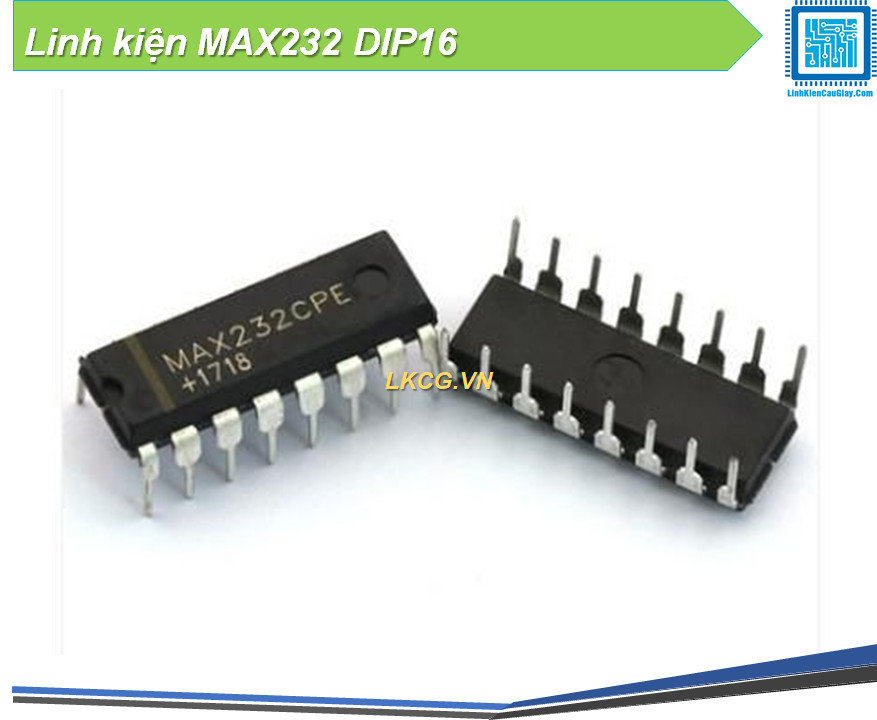

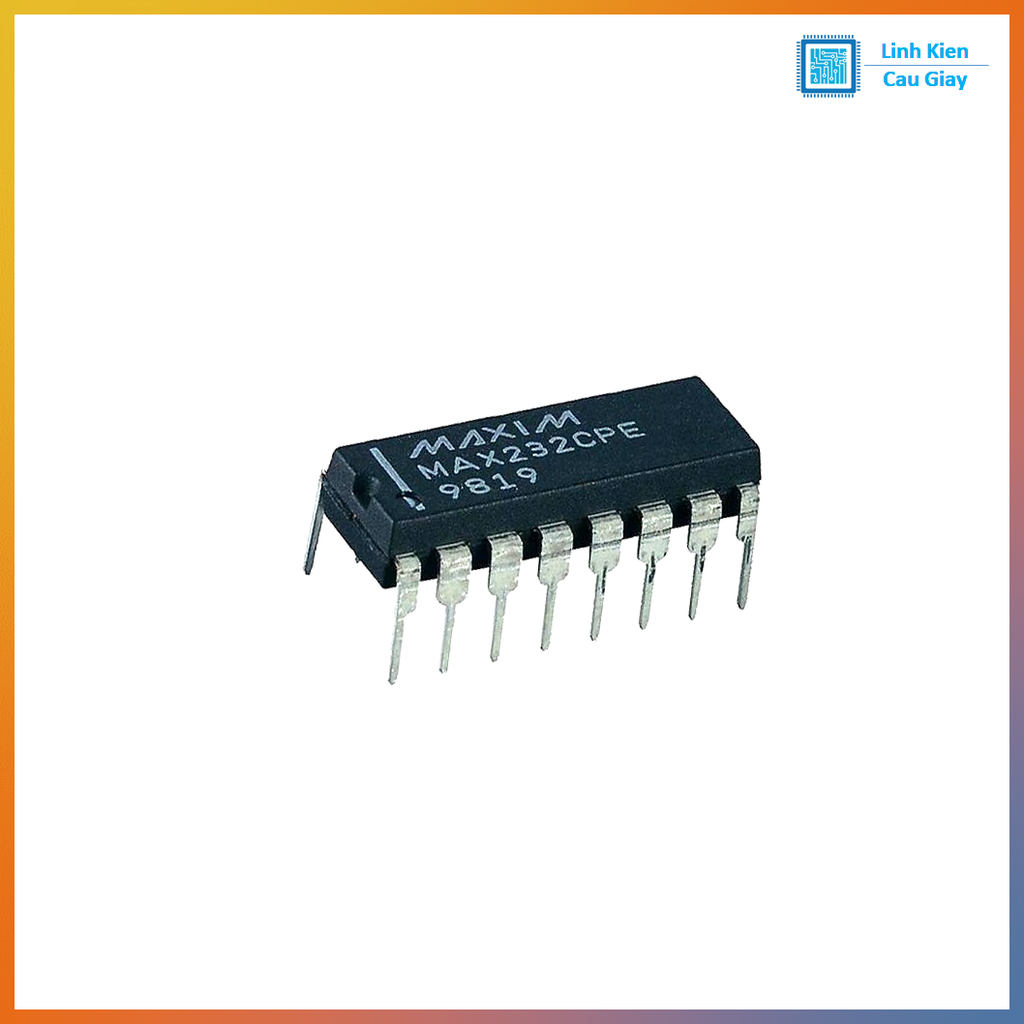

IC chuyển mức RS232 MAX232 DIP16 (TTL UART sang RS232, 2 kênh)

Mô tả sản phẩm

MAX232 DIP16 là IC chuyển mức tín hiệu UART TTL/CMOS ↔ RS232 phổ biến nhất, dùng để kết nối vi điều khiển/Arduino/STM32 với cổng COM RS232 (DB9) của máy tính, máy CNC, PLC, thiết bị công nghiệp. IC tích hợp mạch bơm điện tích (charge pump) để tạo mức điện áp RS232 (±) chỉ từ nguồn 5V, giúp truyền dữ liệu ổn định, chống nhiễu tốt khi đi dây xa hơn TTL thường. MAX232 có 2 kênh driver + 2 kênh receiver, đóng gói DIP-16 dễ cắm test trên breadboard và sửa chữa.

MAX232 chuyển đổi mức logic 0–5V (TTL/CMOS) sang mức RS232 và ngược lại, dùng để giao tiếp Serial chuẩn RS232. IC cần thêm 4 tụ (và thường thêm 1 tụ lọc nguồn) để charge pump hoạt động ổn định. Bản DIP16 rất tiện cho học tập, test mạch, làm module RS232 tự chế.

Ứng dụng

Kết nối UART của Arduino/STM32/8051… với cổng COM RS232 (DB9)
Giao tiếp với PLC, HMI, máy CNC, thiết bị đo, modem RS232
Làm mạch chuyển đổi TTL–RS232 cho dự án DIY/thiết bị công nghiệp

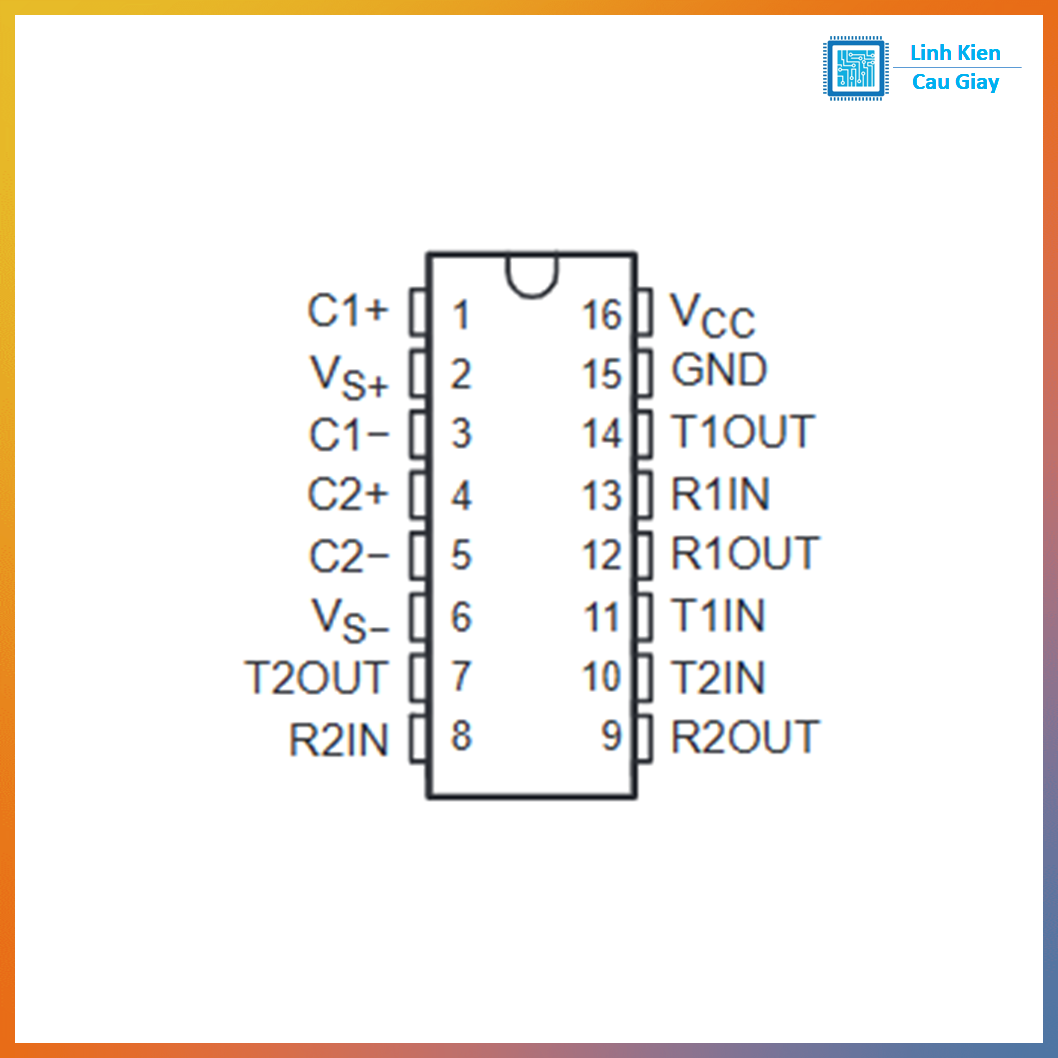

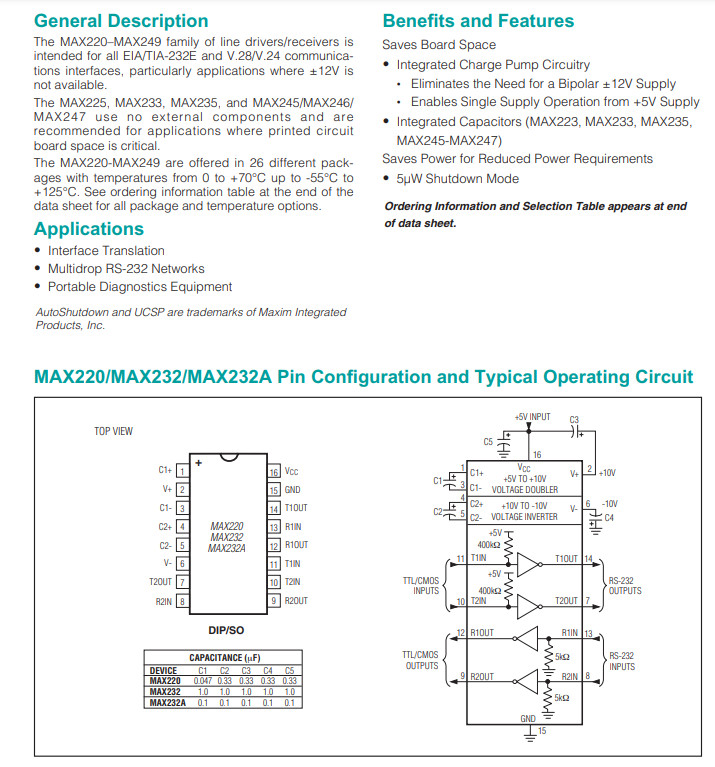

Sơ đồ chân

1: C1+
2: V+
3: C1-
4: C2+
5: C2-
6: V-
7: T2OUT
8: R2IN
9: R2OUT
10: T2IN
11: T1IN
12: R1OUT
13: R1IN
14: T1OUT
15: GND
16: VCC (5V)

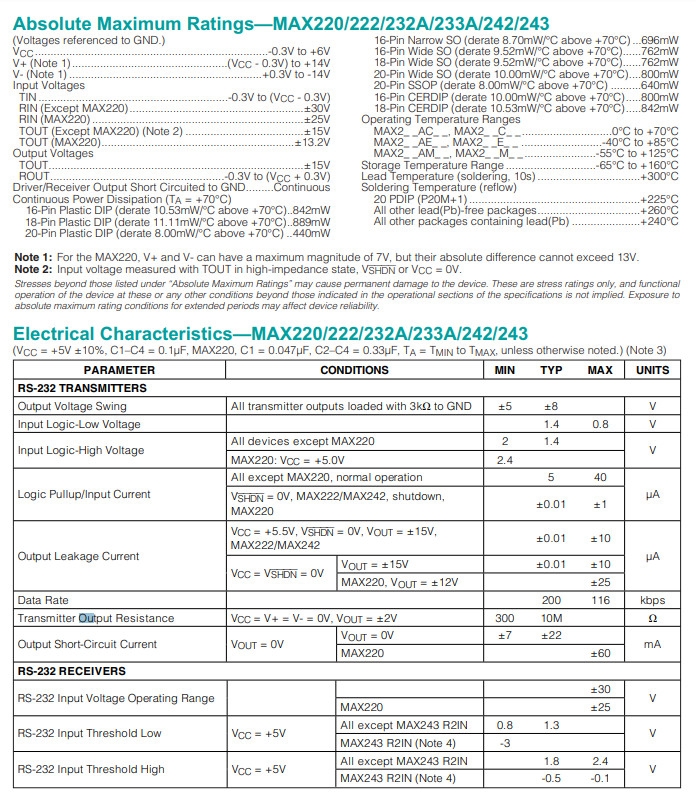

Thông số kĩ thuật

Chức năng: RS232 Transceiver (2 Driver + 2 Receiver)
Nguồn cấp: 5V (VCC)
Mức tín hiệu: TTL/CMOS ↔ RS232 (± điện áp nhờ charge pump)
Đóng gói: DIP16 (cắm lỗ)

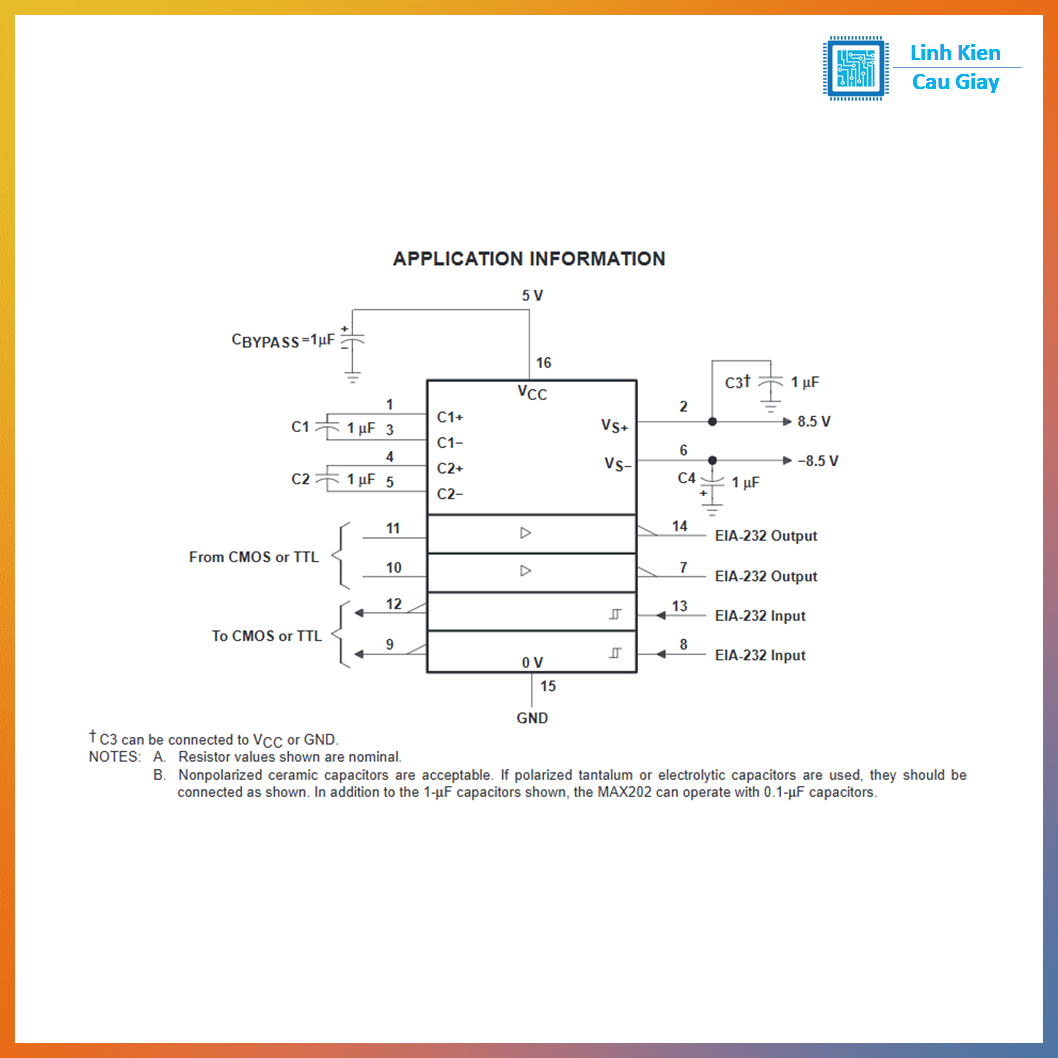

Hướng dẫn sử dụng

Cấp nguồn: VCC chân 16, GND chân 15, nên thêm tụ 0.1µF gần VCC-GND
Tụ charge pump (phổ biến theo MAX232):
C1 nối giữa C1+ (chân 1) và C1- (chân 3)
C2 nối giữa C2+ (chân 4) và C2- (chân 5)
Tụ từ V+ (chân 2) về GND và từ V- (chân 6) về GND
Giá trị tụ: tùy phiên bản/MAX232 module, hay gặp 1µF hoặc 0.1µF (xem đúng datasheet/board bạn dùng)
Đấu UART (kênh 1 hay dùng nhất):
MCU TX → T1IN (chân 11)
T1OUT (chân 14) → RS232 RX (DB9 pin 2 trên PC thường là RX)
RS232 TX (DB9 pin 3 trên PC thường là TX) → R1IN (chân 13)
R1OUT (chân 12) → MCU RX
GND RS232 (DB9 pin 5) nối chung GND mạch

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
