IC chuyển đổi RS232 sang TTL MAX3232 SMD SOP-16 (3.3V/5V)

Mô tả sản phẩm

MAX3232 SOP16 là IC chuyển đổi mức tín hiệu UART TTL/CMOS ↔ RS232 dùng cực phổ biến để kết nối Arduino/ESP/STM32 với thiết bị chuẩn cổng COM RS232 như: máy CNC, máy chấm công, thiết bị công nghiệp, module GPS/điều khiển cũ, máy in/thiết bị đo… MAX3232 chạy được nguồn thấp 3.0–5.5V, phù hợp cả hệ 3.3V và 5V. Dạng SMD SOP-16 gọn mạch, ổn định, chỉ cần thêm 4 tụ charge pump là dùng được ngay.

• Chuyển mức điện áp RS232 (±) sang UART TTL/CMOS (0–3.3/5V) và ngược lại.

• Hỗ trợ 2 kênh driver + 2 kênh receiver (thường gọi 2TX/2RX).

• Hoạt động tốt với nguồn 3.3V (ESP32/STM32) và 5V (Arduino Uno/Nano).

• Cần thêm tụ ngoài (charge pump) để tạo điện áp nội phục vụ chuẩn RS232.

Ứng dụng

• Kết nối vi điều khiển UART với thiết bị dùng RS232 DB9

• Nạp/cấu hình thiết bị công nghiệp, PLC/biến tần (các model dùng RS232)

• Giao tiếp với máy đo, máy in nhiệt, CNC đời cũ, máy chấm công, thiết bị y tế/điều khiển

• Làm mạch chuyển COM ↔ UART nhỏ gọn trên PCB

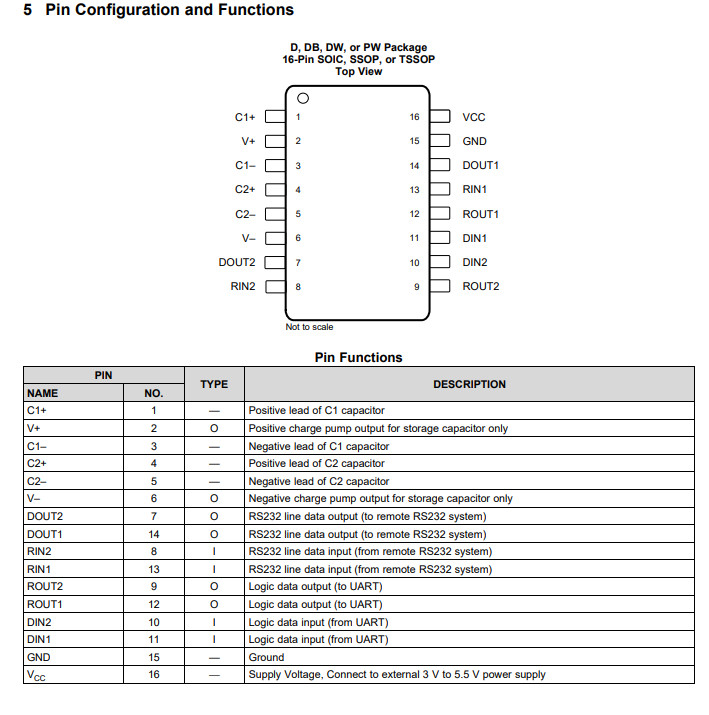

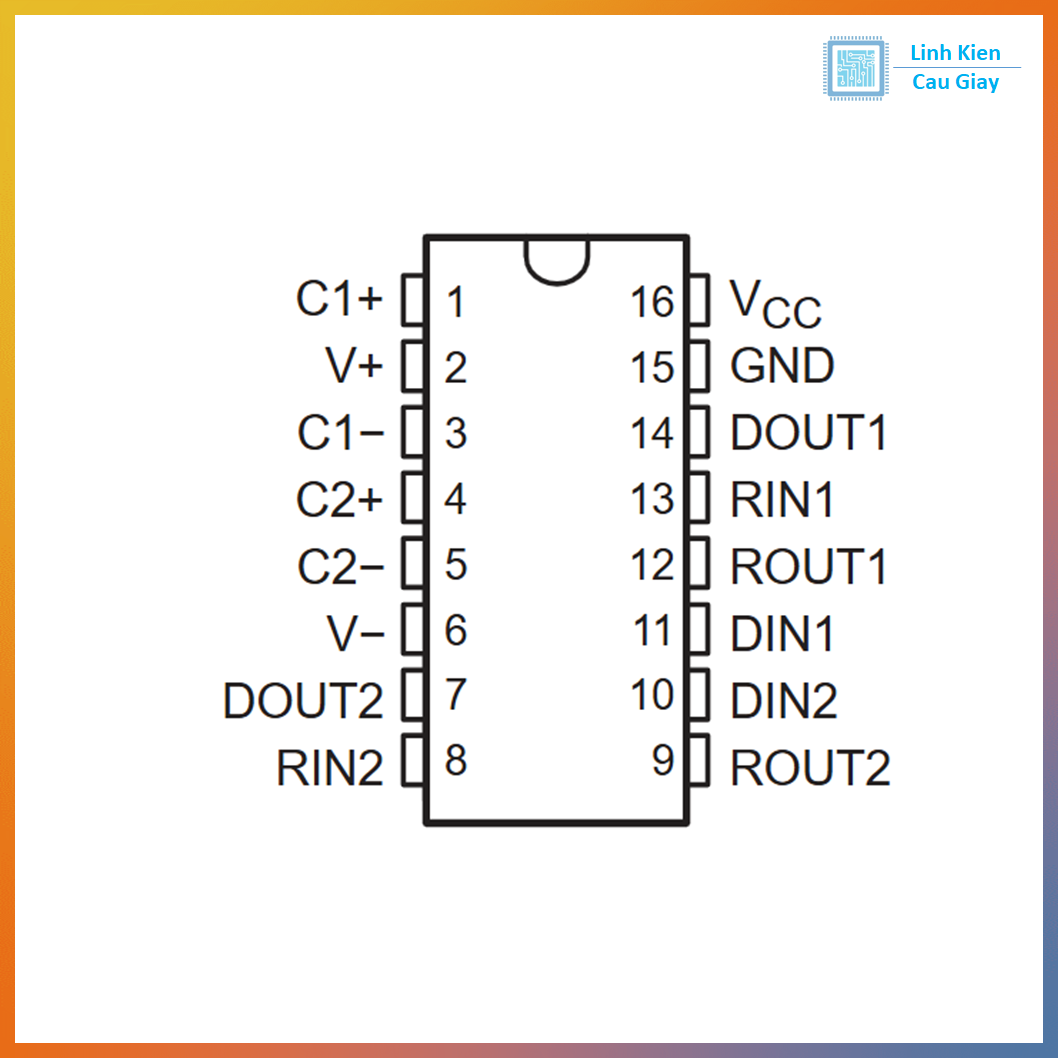

Sơ đồ chân

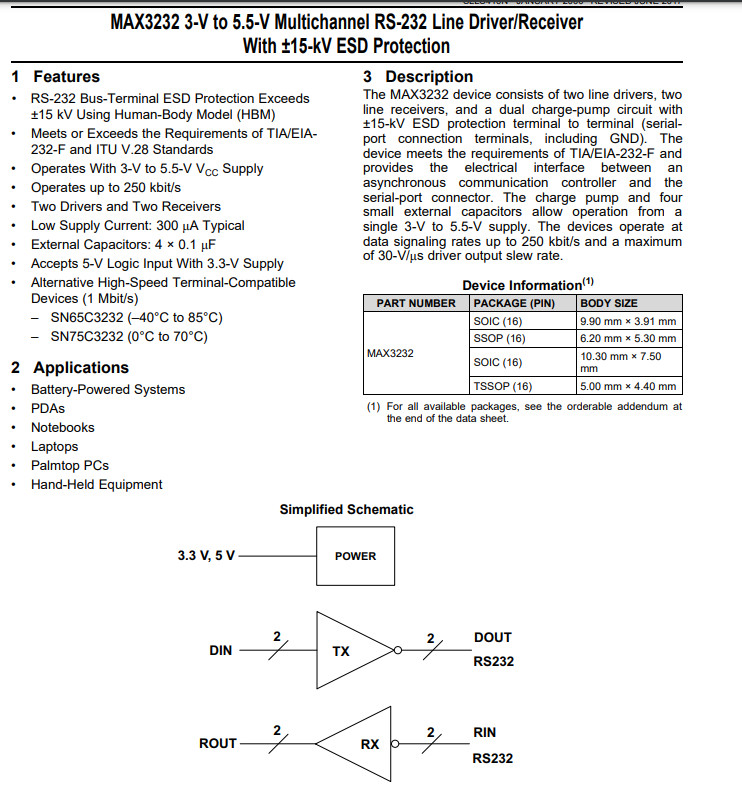

Thông số kĩ thuật

• Nguồn hoạt động: 3.0V – 5.5V

• Chuẩn giao tiếp: RS232 ↔ TTL/CMOS UART

• Số kênh: 2TX + 2RX

• Tốc độ UART: thường hỗ trợ từ thấp đến vài trăm kbps (tùy hãng/phiên bản)

• Đóng gói: SOP-16 (SMD)

Hướng dẫn sử dụng

1. Cấp VCC 3.3V hoặc 5V vào IC, nối GND.

2. Hàn đủ 4 tụ charge pump (thường 0.1µF; nhiều module dùng 0.1–1µF tùy thiết kế).

3. Nối UART TTL:

• MCU TX → T1IN

• MCU RX ← R1OUT

4. Nối phía RS232:

• T1OUT → RX thiết bị RS232

• R1IN ← TX thiết bị RS232

5. Lưu ý dây DB9 có thể chéo TX/RX, nên kiểm tra chuẩn thiết bị (DTE/DCE).

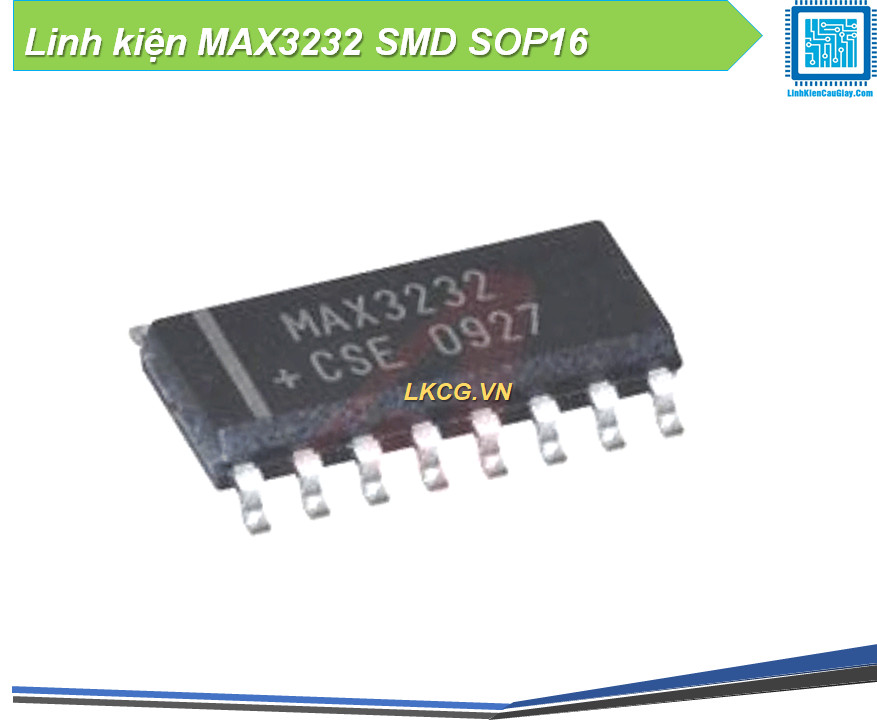

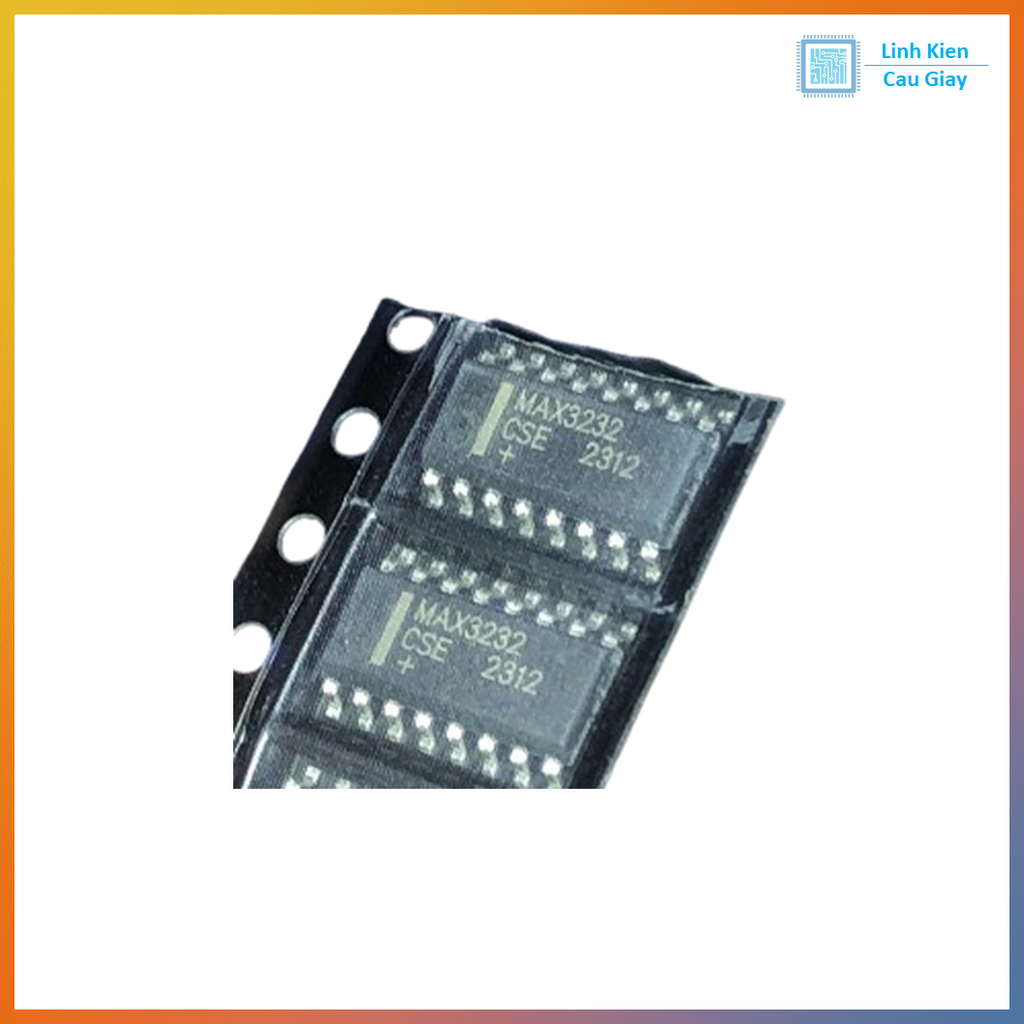

Hình ảnh
