IC Nguồn Xung LNK364 – LinkSwitch-II, IC Nguồn AC-DC (Chân Dán SMD / Chân Cắm DIP)

Mô tả sản phẩm

IC LNK364 là IC nguồn xung tích hợp MOSFET thuộc dòng LinkSwitch-II (Power Integrations), chuyên dùng trong nguồn AC-DC công suất nhỏ như adapter, sạc, nguồn standby, bo điều khiển thiết bị điện gia dụng. Sản phẩm có 2 phiên bản: chân dán SMD và chân cắm (DIP), tiện thay thế – sửa chữa – lắp mới mạch nguồn. IC nổi bật với khả năng tiết kiệm điện, bảo vệ đầy đủ, mạch gọn, rất phổ biến trong sửa nguồn TV, đầu thu, sạc, thiết bị IoT.

LNK364 tích hợp MOSFET công suất + mạch điều khiển PWM trong cùng một IC, giúp thiết kế nguồn xung đơn giản, ít linh kiện, hiệu suất cao. IC hỗ trợ các cơ chế bảo vệ thông minh như quá dòng, quá áp, quá nhiệt, tự khởi động lại khi lỗi, giúp mạch hoạt động bền bỉ và an toàn. Có sẵn phiên bản SMD và chân cắm, phù hợp cả sản xuất lẫn sửa chữa.

Ứng dụng

Nguồn adapter AC-DC công suất nhỏ
Nguồn standby cho TV, đầu thu, set-top box
Nguồn cho bo mạch điều khiển, thiết bị gia dụng
Sạc thiết bị, nguồn IoT, nguồn phụ trong mạch điện tử
Thay thế IC nguồn xung bị hỏng trong sửa chữa

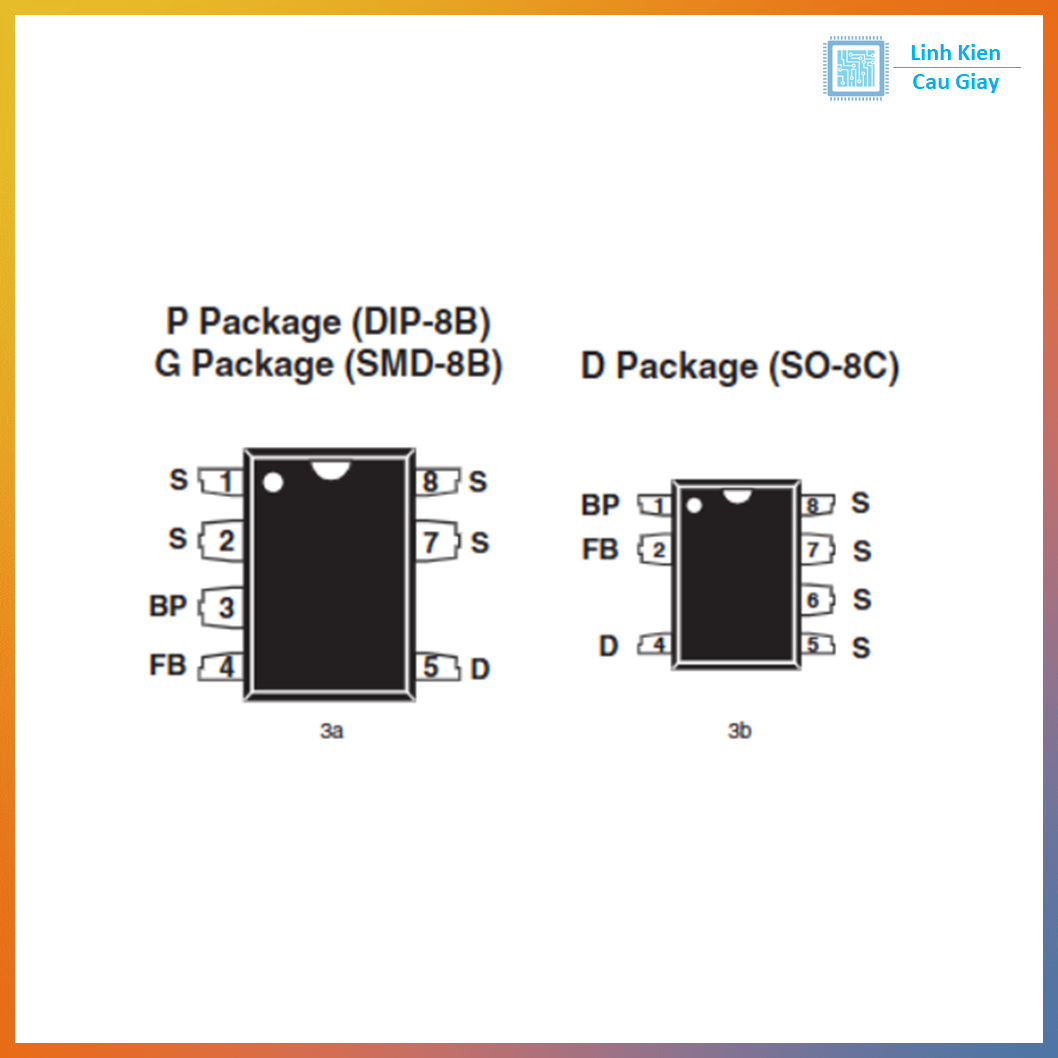

Sơ đồ chân

Các chân cơ bản của LNK364:
Drain (D): Kết nối cuộn sơ cấp biến áp nguồn xung
Source (S): Mass sơ cấp
BP (Bypass): Tụ lọc nội cấp cho IC
FB (Feedback): Nhận tín hiệu hồi tiếp điều khiển điện áp

Thông số kĩ thuật

Dòng IC: LinkSwitch-II
Điện áp vào: AC 85–265V (qua mạch chỉnh lưu)
Công suất ứng dụng: nguồn AC-DC công suất nhỏ
Gói linh kiện: SMD / DIP (chân cắm)
Tích hợp: MOSFET công suất + PWM controller
Bảo vệ: quá dòng, quá áp, quá nhiệt, auto-restart
Ứng dụng: nguồn flyback cách ly/không cách ly

Hướng dẫn sử dụng

Ngắt điện hoàn toàn trước khi thao tác
Xác định đúng phiên bản SMD hay chân cắm cần dùng
Kiểm tra linh kiện xung quanh: diode, tụ BP, điện trở FB
Hàn đúng chiều, đúng pad (đặc biệt chân Drain)
Sau khi thay IC, test bằng bóng đèn nối tiếp để hạn dòng

Mẹo sửa nguồn: Nếu IC LNK364 hỏng, nên kiểm tra tụ lọc nguồn sơ cấp và opto để tránh hỏng lại.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
