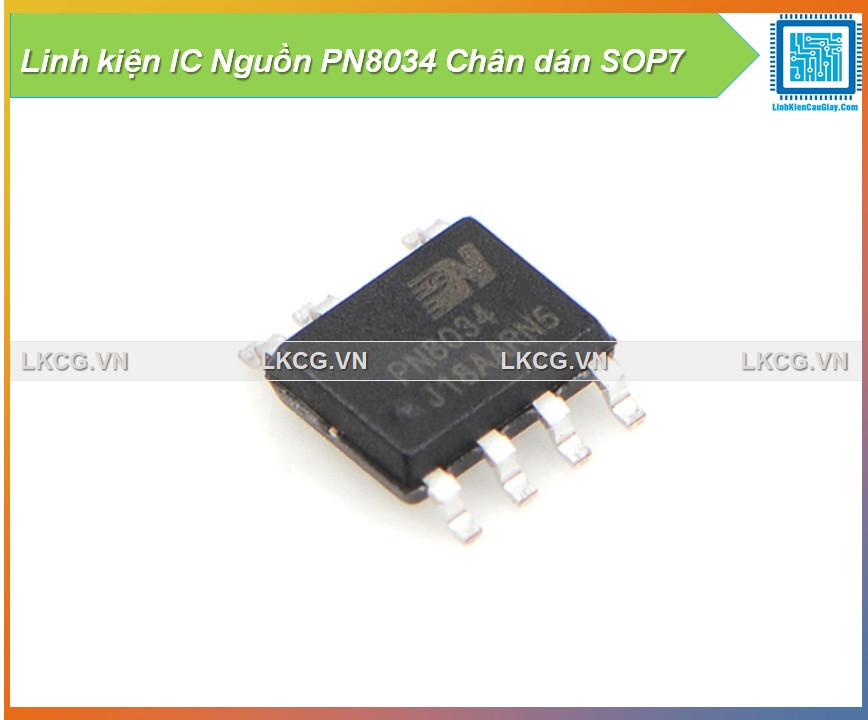

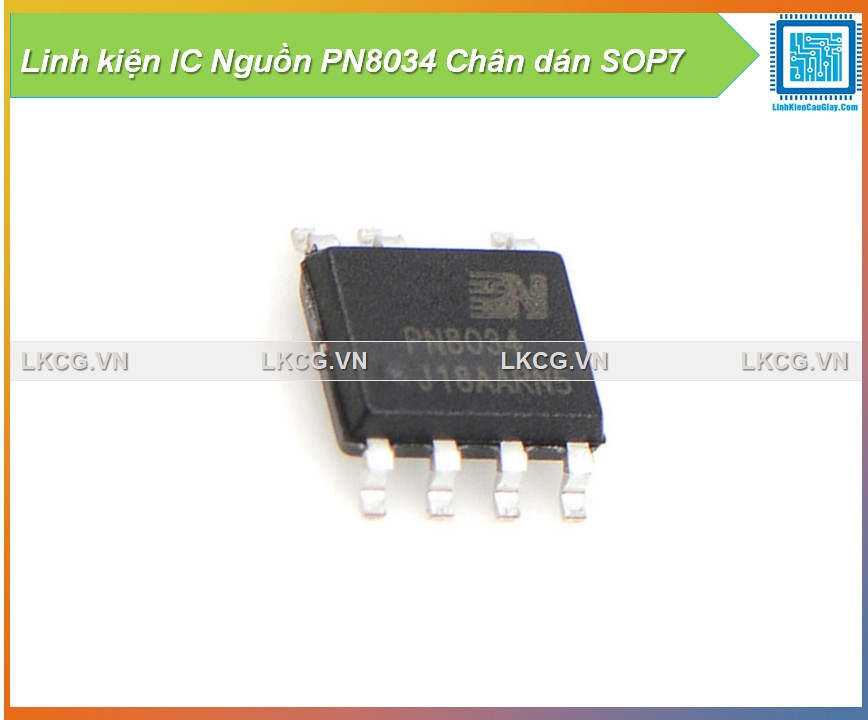

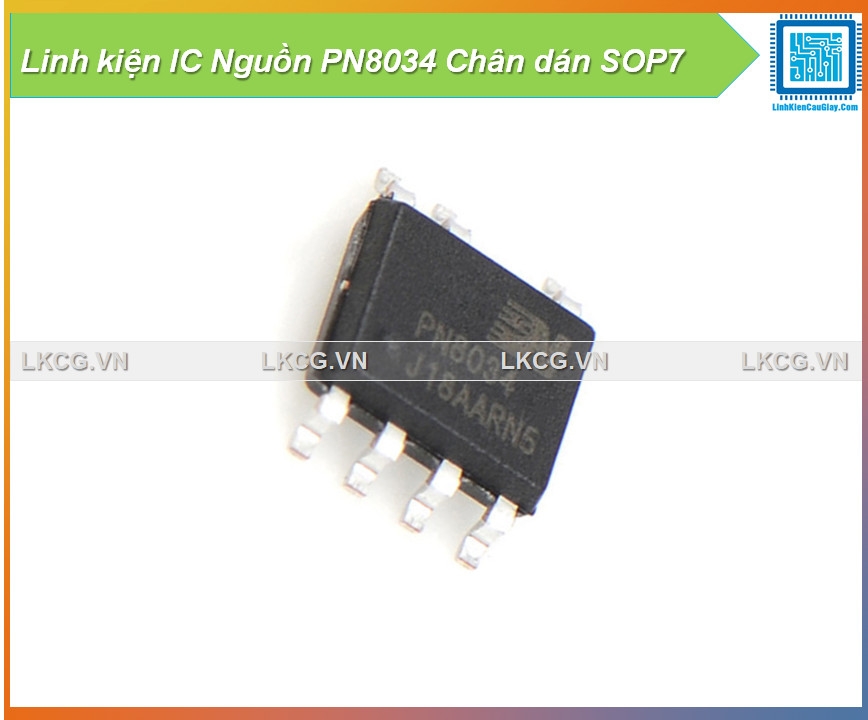

Linh kiện IC Nguồn PN8034 Chân dán SOP7

(Mã SP:PVN3538)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

8.000₫

10.000₫

-20%

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

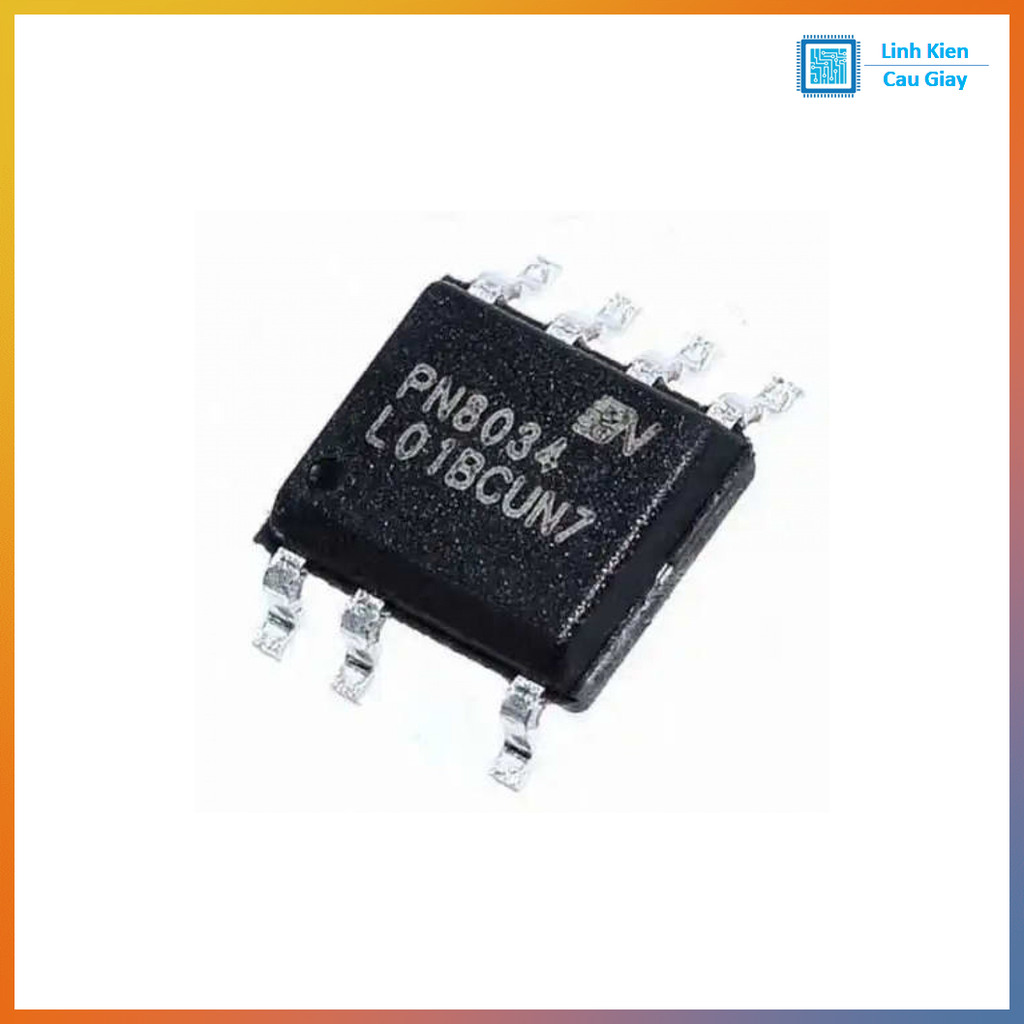

IC nguồn PN8034 SOP-7 (chân dán) – IC nguồn xung AC/DC công suất nhỏ

Mô tả sản phẩm

PN8034 là IC nguồn xung tích hợp (Power IC) gồm bộ điều khiển PFM và MOSFET công suất chịu áp cao 650V tích hợp sẵn, giúp thiết kế nguồn AC/DC công suất nhỏ với linh kiện ngoại vi tối giản. IC có mạch khởi động cao áp (HV startup) giúp khởi động nhanh và giảm điện năng chờ, đồng thời tích hợp các bảo vệ quan trọng như quá dòng (OCP), thấp áp (UVLO), quá nhiệt (OTP) và kỹ thuật giảm nhiễu EMI bằng điều chế tần số.

Ứng dụng

Nguồn phụ (aux power) cho thiết bị điện tử, mạch điều khiển, đồ gia dụng
Nguồn AC/DC công suất nhỏ cho module, bo mạch, thiết bị tiêu thụ thấp
Sửa chữa thay thế IC nguồn trên các mạch nguồn xung nhỏ gọn (tùy đúng mã tương thích)

Sơ đồ chân

Pin 1: GND
Pin 2: GND
Pin 3: NC (không nối)
Pin 4: VDD (chân cấp nguồn/feedback của IC)
Pin 5: NC (có thể nối về SW theo khuyến nghị datasheet tùy mạch)
Pin 6: SW (Drain MOSFET cao áp)
Pin 7: SW (Drain MOSFET cao áp)

Thông số kĩ thuật

Đóng gói: SOP-7 (mã đặt hàng: PN8034SSC-R1)
MOSFET tích hợp: chịu áp khoảng 650V (BVDSS danh định)
Dải VDD sau khi hoạt động: khoảng 10–20V
Ngưỡng khởi động VDDON: khoảng 10.5–12.5V (typ 11.5V)
Bảo vệ: OCP / UVLO / OTP

Hướng dẫn sử dụng

PN8034 dùng trong mạch nguồn AC/DC có điện áp cao, nên phù hợp người có kinh nghiệm điện tử nguồn
Lắp đúng chiều IC theo ký hiệu chấm/notch, đối chiếu pinout trước khi hàn
Thiết kế/đấu nối theo mạch tham khảo và thông số trong datasheet; đảm bảo cách điện, khoảng cách an toàn và tản nhiệt đúng yêu cầu
Khi test nên dùng nguồn cách ly/thiết bị bảo hộ và dụng cụ đo phù hợp để tránh rủi ro điện giật
