IC nguồn xung TNY268PN chân cắm DIP-8 (TinySwitch-II)


Mô tả sản phẩm

IC nguồn xung TNY268PN chân cắm DIP-8 (TinySwitch-II) – linh kiện chuyên dùng sửa nguồn adapter, sạc, TV, set-top-box… tích hợp MOSFET công suất và điều khiển PWM giúp mạch nguồn gọn, ổn định, tiết kiệm điện. TNY268PN phù hợp thiết kế nguồn AC-DC công suất nhỏ, có bảo vệ quá dòng/quá nhiệt, tự khởi động lại khi lỗi (auto-restart) nên rất được thợ sửa chữa và DIY tin dùng. Hàng chân cắm dễ hàn, thay thế nhanh, tương thích nhiều mạch nguồn phổ biến.

TNY268PN là IC nguồn xung offline thuộc dòng TinySwitch-II, tích hợp bộ điều khiển nguồn xung và MOSFET công suất HV trong cùng một chip. Linh kiện tối ưu cho nguồn AC-DC công suất nhỏ, giúp giảm số lượng linh kiện rời, tăng độ ổn định và độ bền. Phiên bản “PN” là dạng DIP-8 chân cắm (through-hole) dễ thay thế khi sửa chữa các bộ nguồn dân dụng.

Ứng dụng

Nguồn adapter 5V/9V/12V công suất nhỏ
Nguồn sạc, nguồn cấp cho modem/router, set-top-box
Nguồn standby TV/monitor, đồ gia dụng điện tử
Mạch nguồn AC-DC cho DIY, thiết bị IoT (có nguồn cách ly bằng biến áp xung)
Thay thế/sửa chữa các board nguồn sử dụng họ TNY26x

Sơ đồ chân

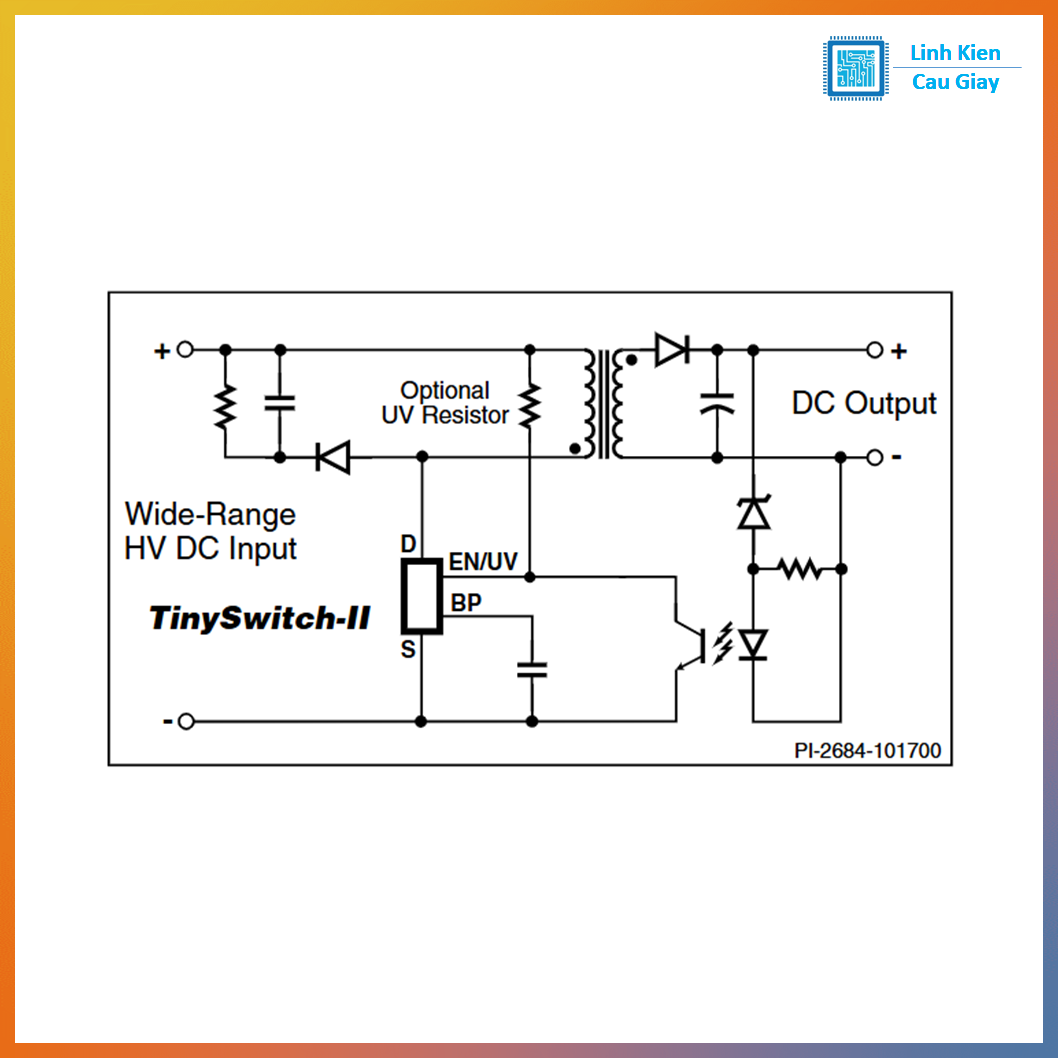

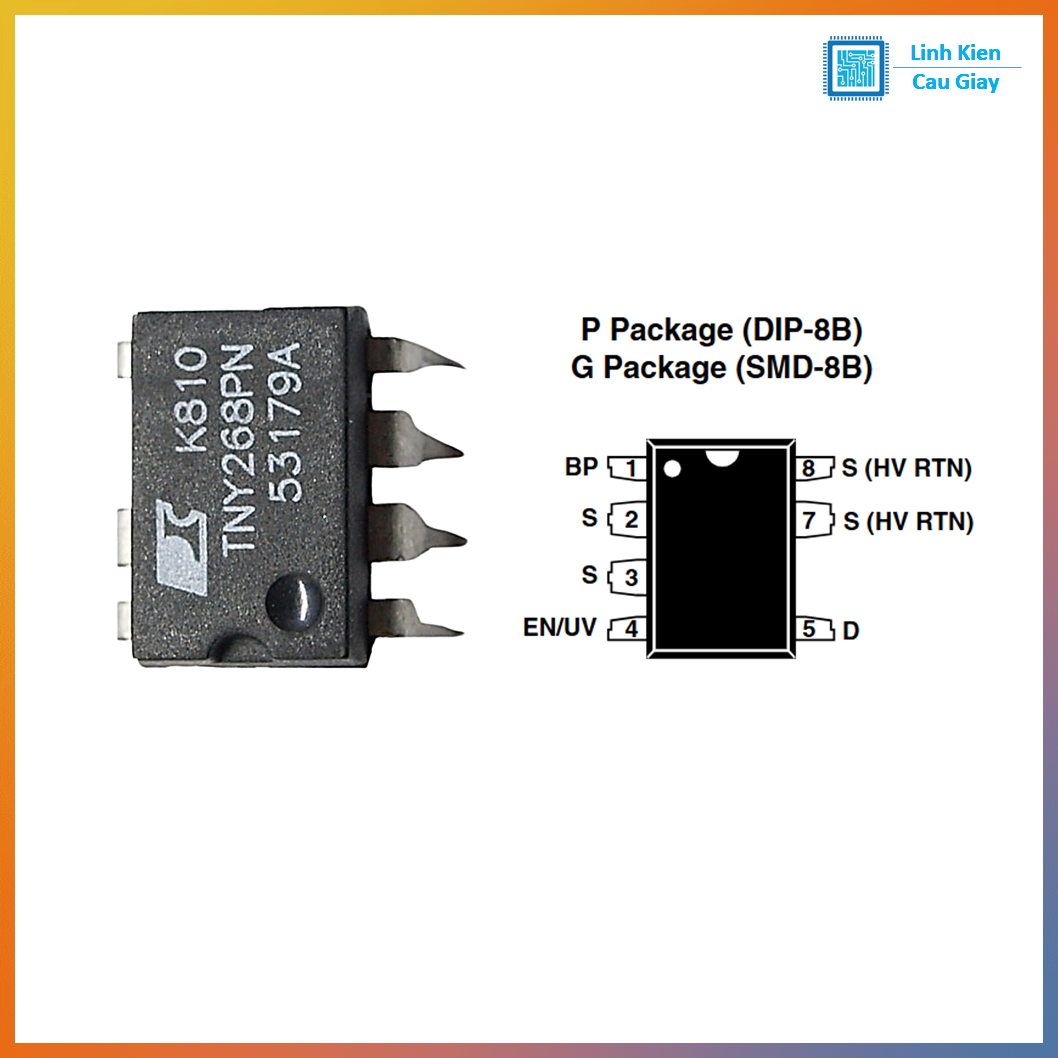

Dạng DIP-8 có 8 chân, thường dùng theo nhóm chức năng sau:
D (Drain): các chân Drain thường được nối chung về phía cao áp/biến áp xung (trên nhiều phiên bản TinySwitch-II, Drain chiếm nhiều chân để tản nhiệt/giảm trở kháng)
S (Source): mass sơ cấp (primary ground)
BP/M (Bypass/Multi-function): tụ bypass nuôi IC, đồng thời là chân chức năng
EN/UV (Enable/Undervoltage): chân kích/cho phép hoạt động và giám sát sụt áp (tùy thiết kế mạch)

Thông số kĩ thuật

Thông số kĩ thuật (mô tả theo datasheet – mức phổ biến khi bán linh kiện)
Dòng IC: TinySwitch-II (offline switcher)
Dạng chân: DIP-8 (chân cắm)
Tích hợp: MOSFET công suất HV + điều khiển PWM
Nguồn vào ứng dụng: AC 85–265V (tùy thiết kế nguồn)
Bảo vệ: quá dòng, quá nhiệt, auto-restart khi lỗi
Tần số chuyển mạch: kiểu điều chế theo dòng (phụ thuộc phiên bản/thiết kế)
Ứng dụng công suất: nguồn công suất nhỏ (phổ biến vài watt đến hơn tùy mạch, tản nhiệt và biến áp)

Hướng dẫn sử dụng

Lưu ý an toàn: Đây là IC nguồn sơ cấp AC-DC, có điện áp cao nguy hiểm. Xả tụ lọc HV trước khi thao tác.
Kiểm tra trước khi thay: thường hỏng kèm điện trở mồi (startup), diode, tụ bypass BP/M, opto + TL431 (mạch hồi tiếp), cầu chì/NTC, snubber RCD.
Thay thế đúng mã: ưu tiên đúng TNY268PN; nếu thay tương đương trong họ TNY26x cần đối chiếu công suất/dòng theo datasheet.

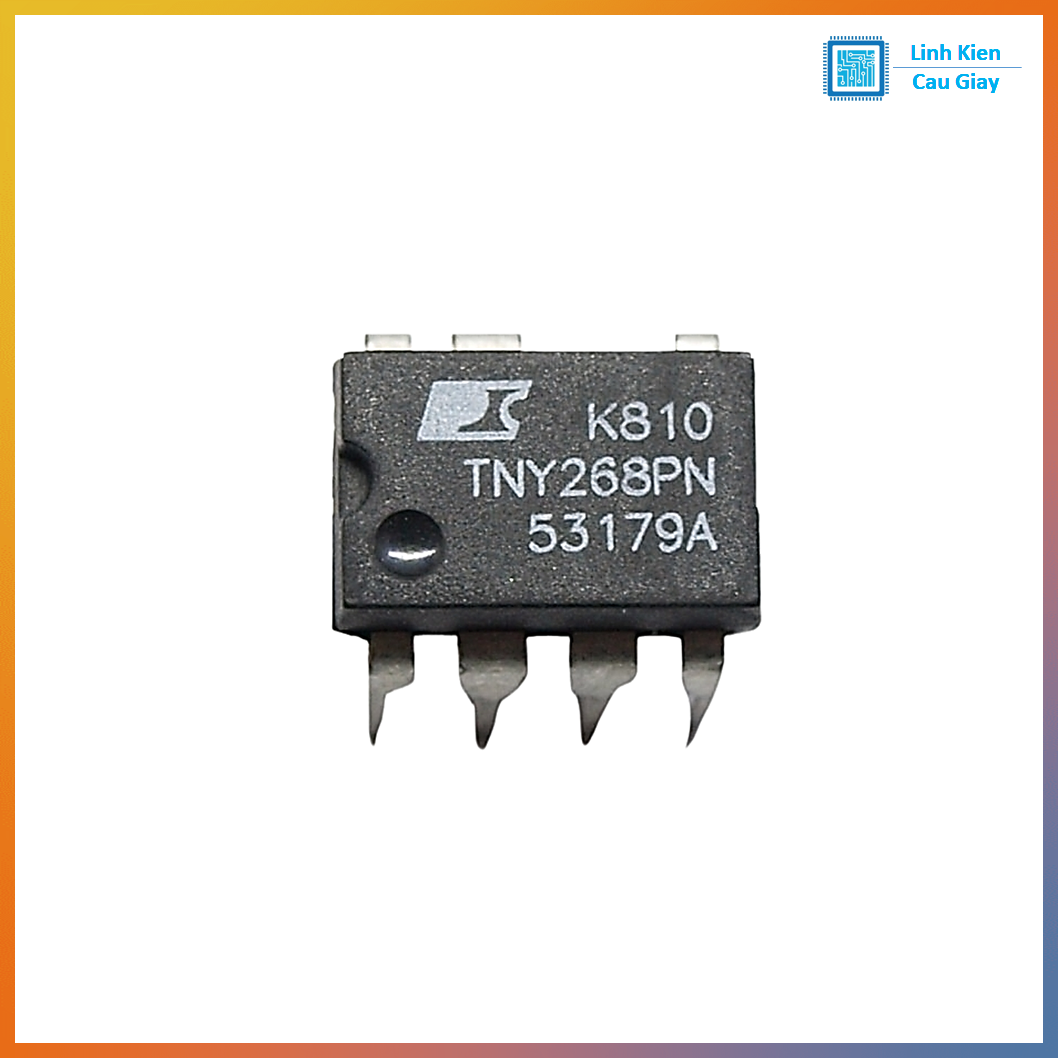

Lắp đúng chiều: xác định chân 1 theo dấu khuyết/chấm trên IC, hàn chắc chân Drain (thường nhiều chân) để chịu nhiệt tốt.
Sau khi thay: cấp nguồn qua bóng đèn sợi đốt nối tiếp hoặc nguồn cách ly để hạn dòng khi test lần đầu.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
