IC OB2273 / OB2273MP – IC điều khiển nguồn xung PWM flyback chân dán SOT23-6

Mô tả sản phẩm

IC OB2273 (On-Bright) là IC điều khiển nguồn xung PWM chế độ dòng (Current Mode PWM Controller) chuyên dùng cho mạch nguồn flyback AC/DC như sạc, adapter, nguồn TV, set-top box, nguồn tổ ong (SMPS). IC có tần số đóng cắt cố định ~65kHz, hỗ trợ “frequency shuffling” để giảm EMI, chế độ Burst giúp giảm điện năng chờ và vận hành êm (hạn chế nhiễu âm). OB2273 tích hợp nhiều lớp bảo vệ như quá dòng theo chu kỳ, quá tải tự phục hồi, UVLO, quá nhiệt (latch), quá áp (latch) và có thể chỉnh ngưỡng OVP bằng zener ngoài.

OB2273 là IC điều khiển PWM chế độ dòng cho nguồn flyback, điều khiển MOSFET ngoài qua chân GATE. IC tối ưu cho hiệu suất và điện năng chờ thấp nhờ “extended burst mode”; đồng thời dùng kỹ thuật “frequency shuffling” để cải thiện EMI và giảm tiếng rít/ồn âm khi tải nhẹ.

Ứng dụng

Nguồn sạc, adapter AC/DC (flyback)
Nguồn TV / set-top box / thiết bị gia dụng
Nguồn tổ ong, nguồn SMPS dạng hở (open-frame)
Thay thế/sửa chữa bo nguồn xung dùng OB2273MP SOT23-6

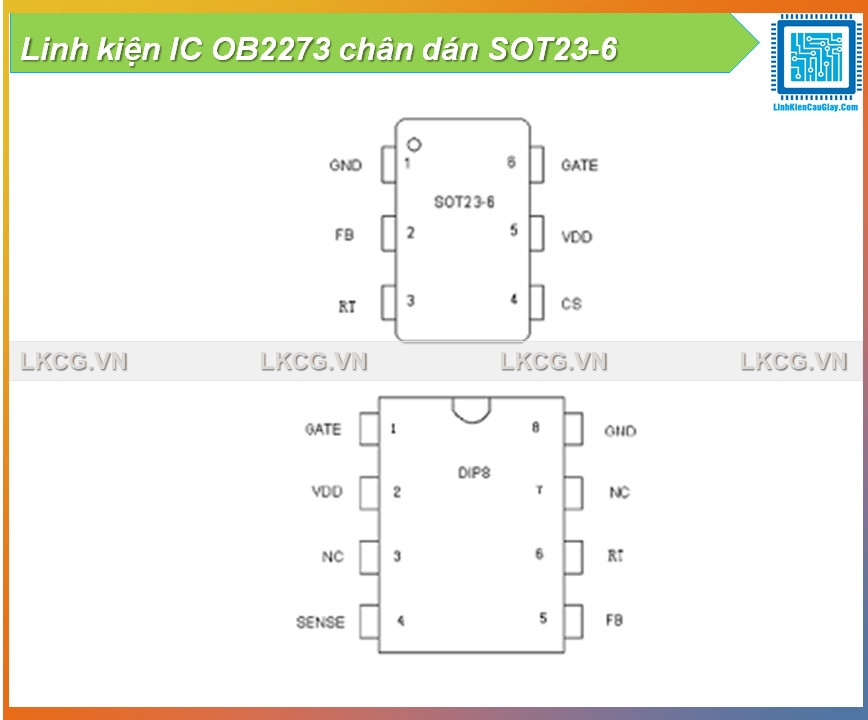

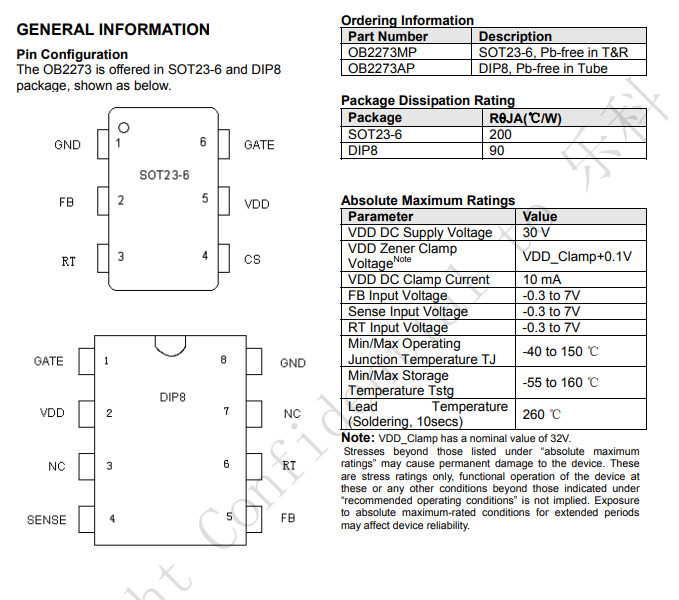

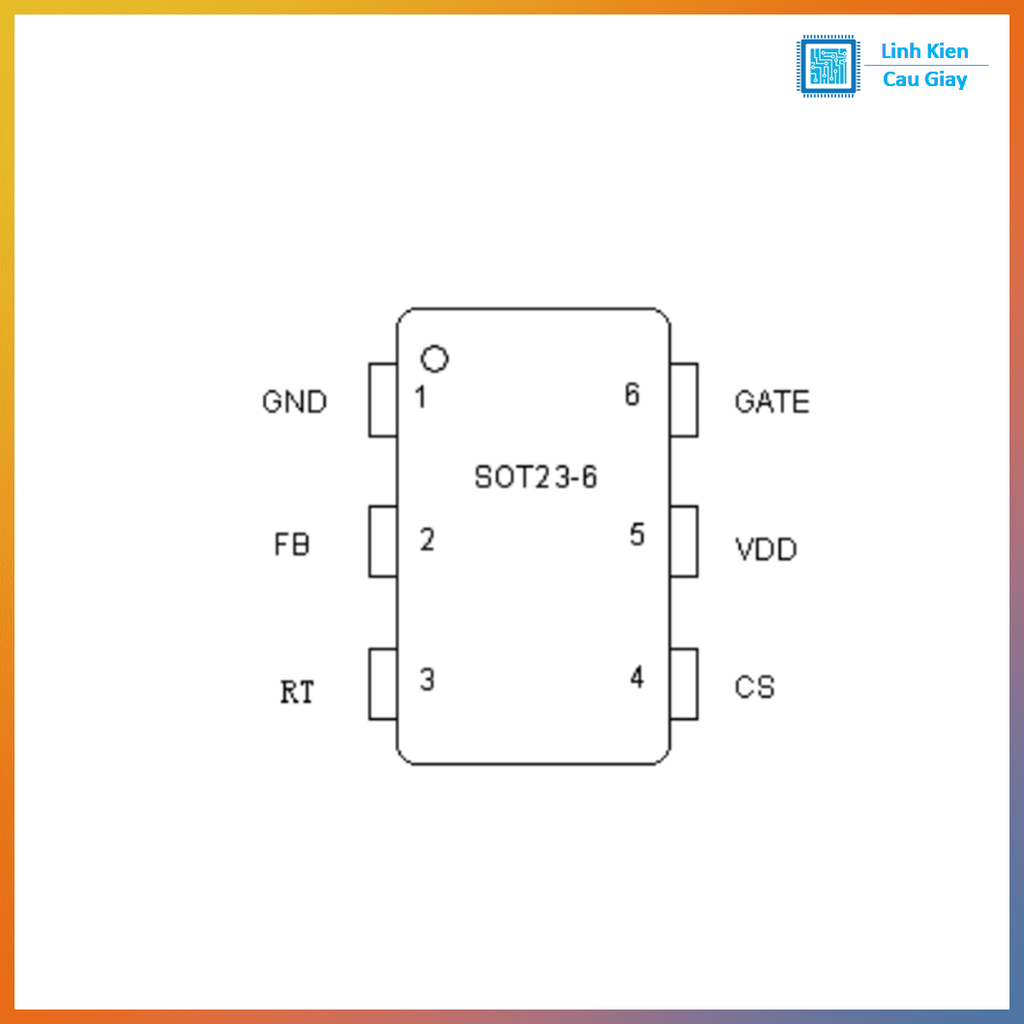

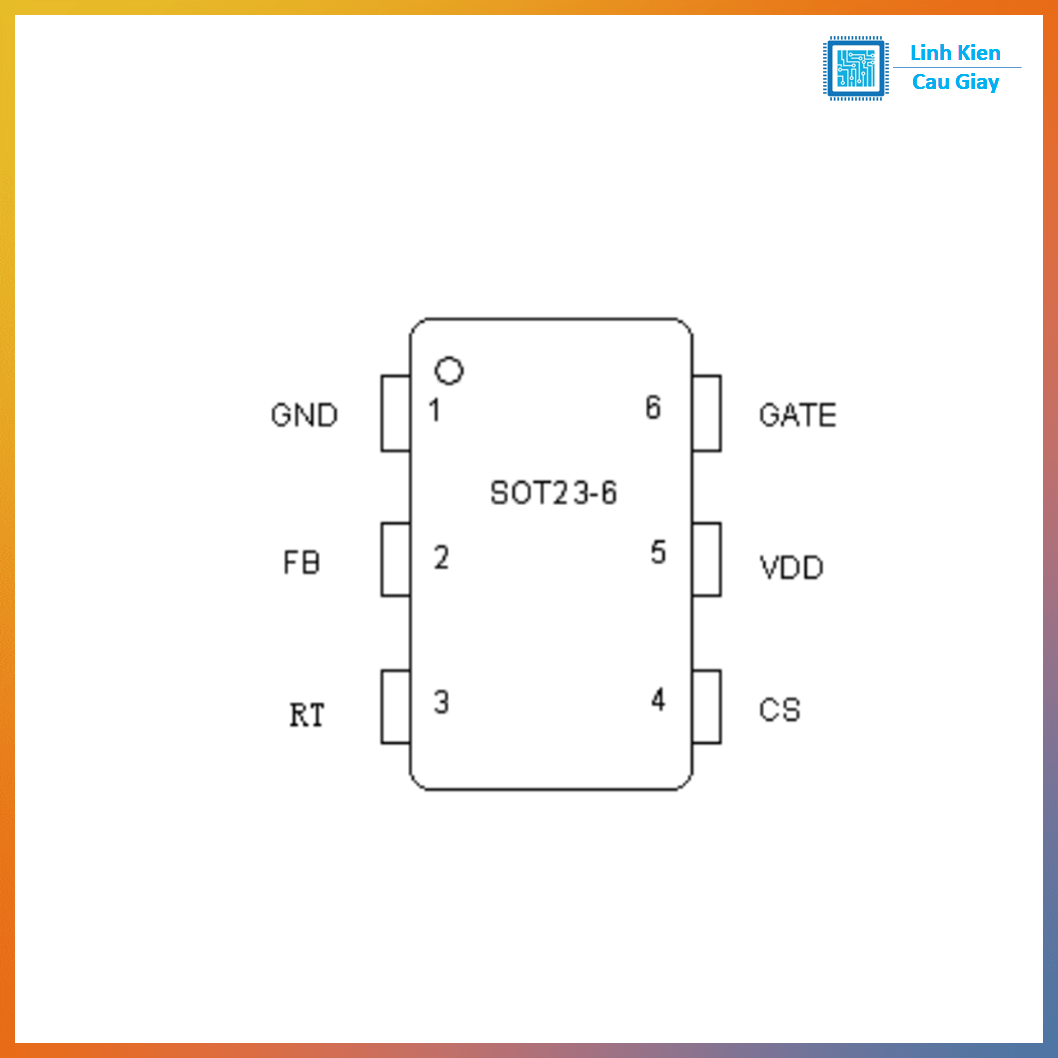

Sơ đồ chân

Pin 1: GND – Mass
Pin 2: FB – Chân hồi tiếp, quyết định duty PWM (kết hợp tín hiệu cảm dòng ở CS)
Pin 3: RT – Chân “2 chức năng”:
Kéo qua điện trở NTC xuống GND để bảo vệ quá nhiệt (latch)
Hoặc nối qua zener lên VDD để chỉnh ngưỡng bảo vệ quá áp (OVP)
Pin 4: CS – Chân cảm dòng (sense), giới hạn dòng theo chu kỳ
Pin 5: VDD – Nguồn cấp cho IC
Pin 6: GATE – Ngõ ra driver kiểu totem-pole để điều khiển MOSFET công suất

Thông số kĩ thuật

Điện áp cấp VDD khuyến nghị: 12V đến 25V
Tần số đóng cắt: 65kHz (typ), dải 60–70kHz
Dòng hoạt động thấp: khoảng 1.8mA (typ)
Dòng khởi động rất nhỏ (Istartup): 5–20µA
Soft-start nội: ~4ms
Bảo vệ: OCP (cycle-by-cycle), OLP (auto-recovery), UVLO, OTP (latch), OVP (latch), OVP chỉnh bằng zener qua chân RT

Hướng dẫn sử dụng

OB2273 dùng cho nguồn flyback AC/DC (điện lưới nguy hiểm). Khi thiết kế/sửa chữa nên do người có chuyên môn thực hiện, tuân thủ cách ly và an toàn điện.

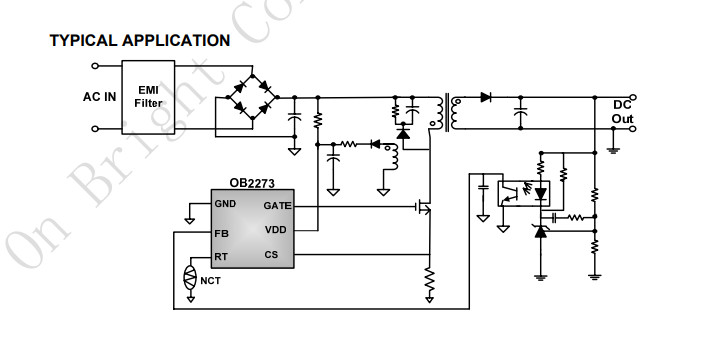

Nguyên lý kết nối cơ bản:
GATE ra điều khiển MOSFET công suất
CS đo dòng qua điện trở sense để giới hạn dòng
FB nhận hồi tiếp (thường qua opto) để ổn định điện áp ra
RT dùng NTC (bảo vệ quá nhiệt) hoặc zener (chỉnh ngưỡng OVP)
VDD cấp nguồn nuôi IC trong dải khuyến nghị

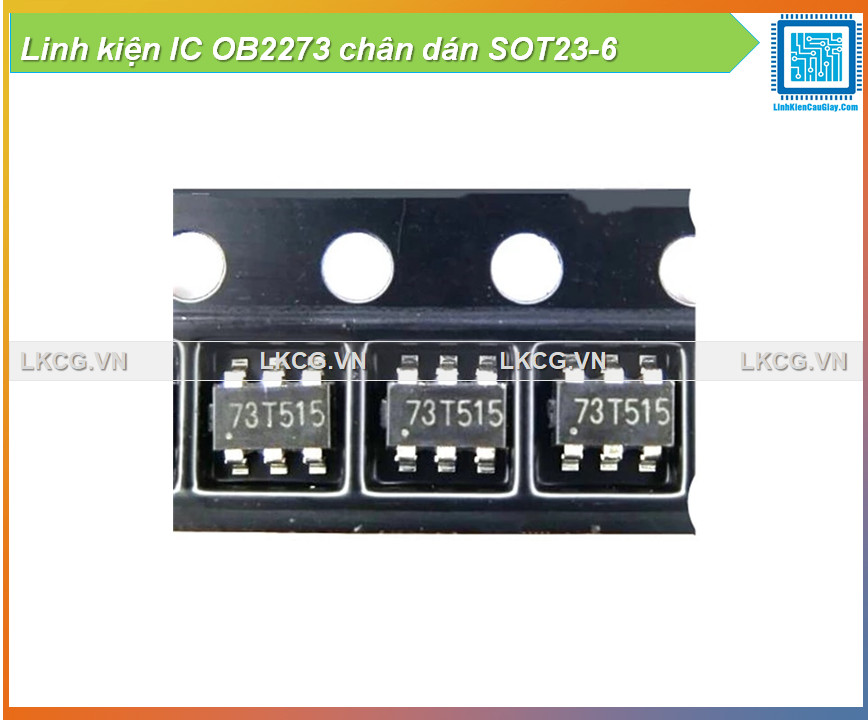

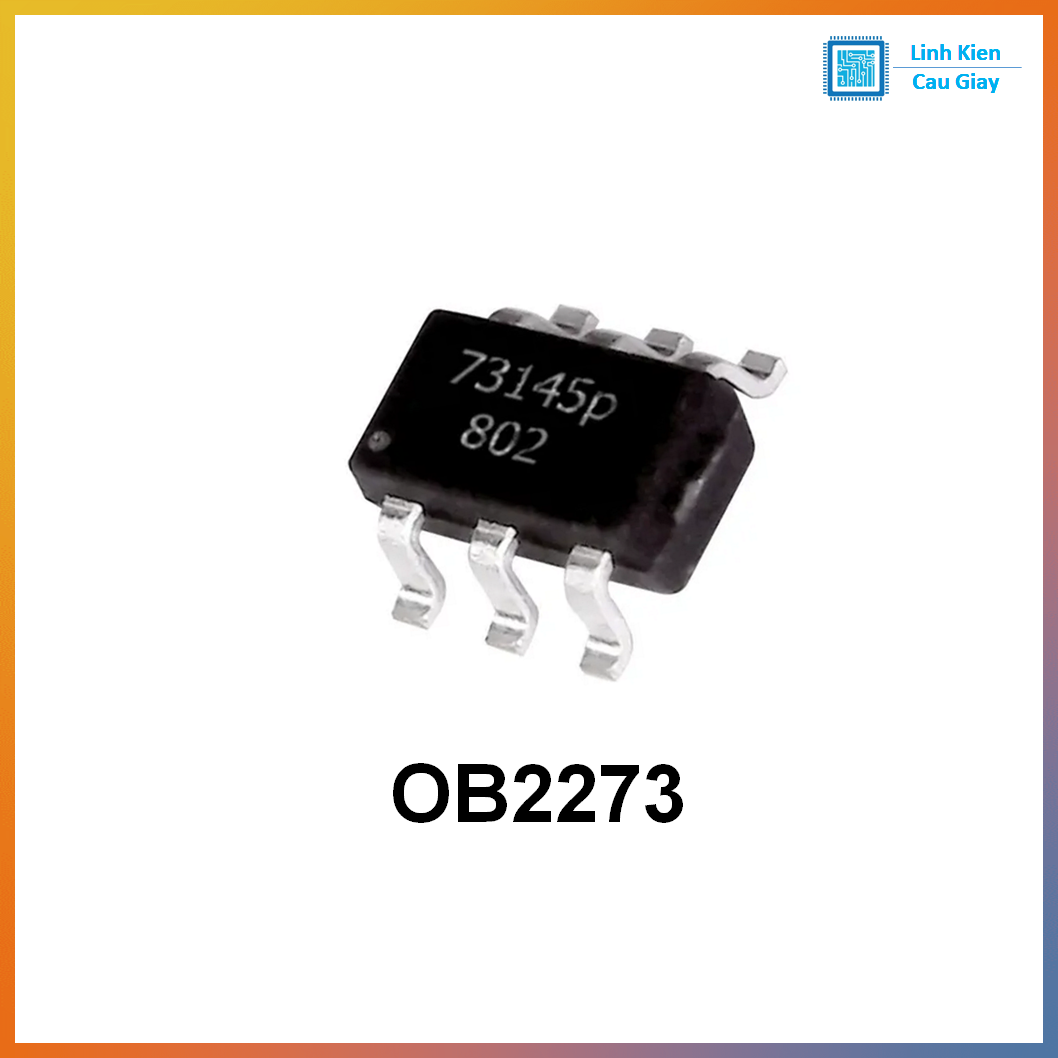

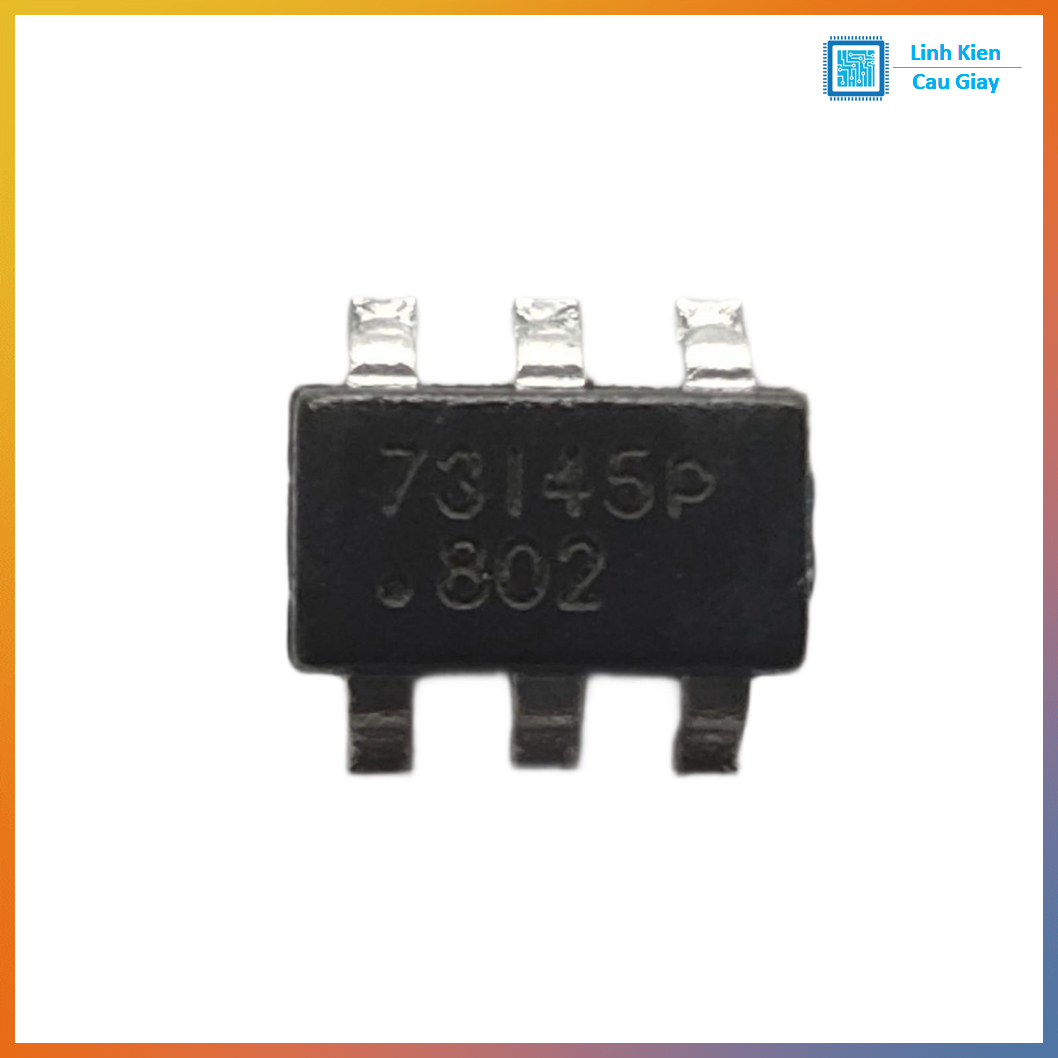

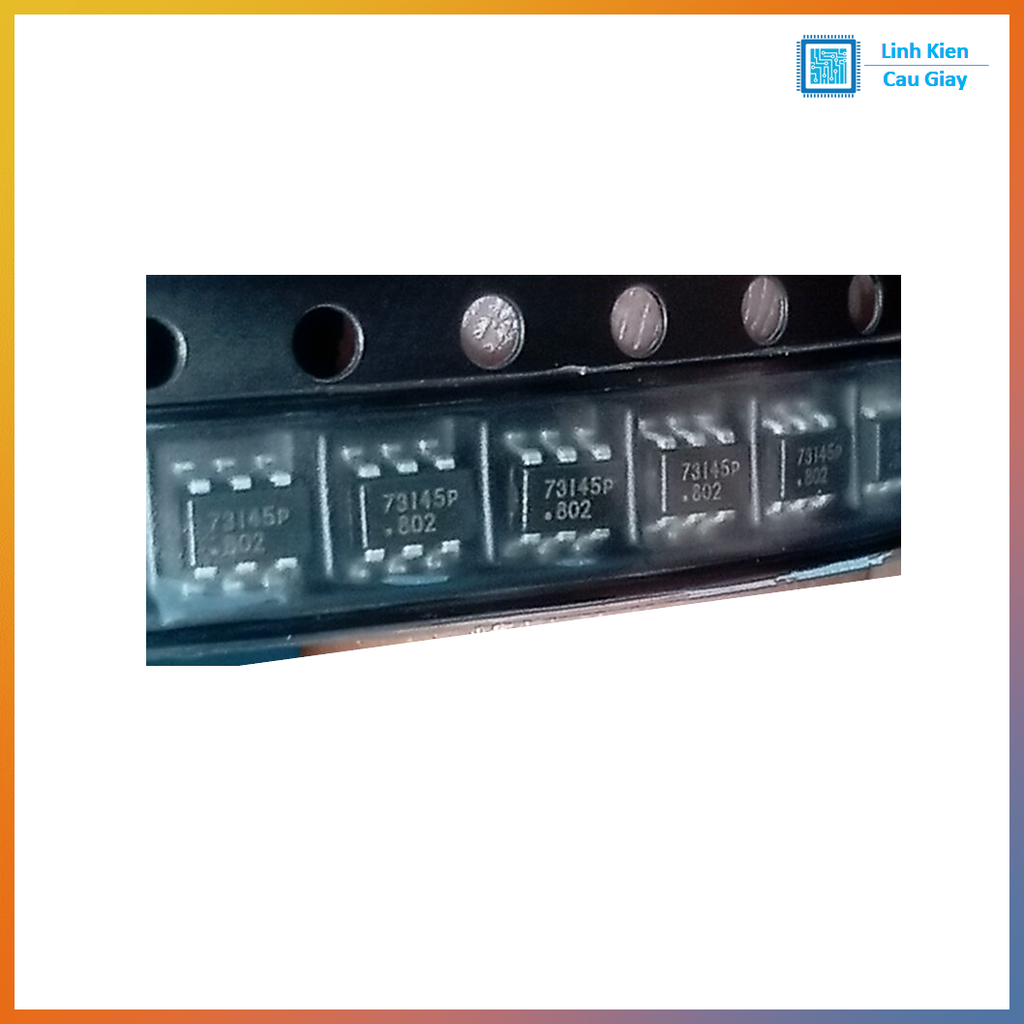

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
