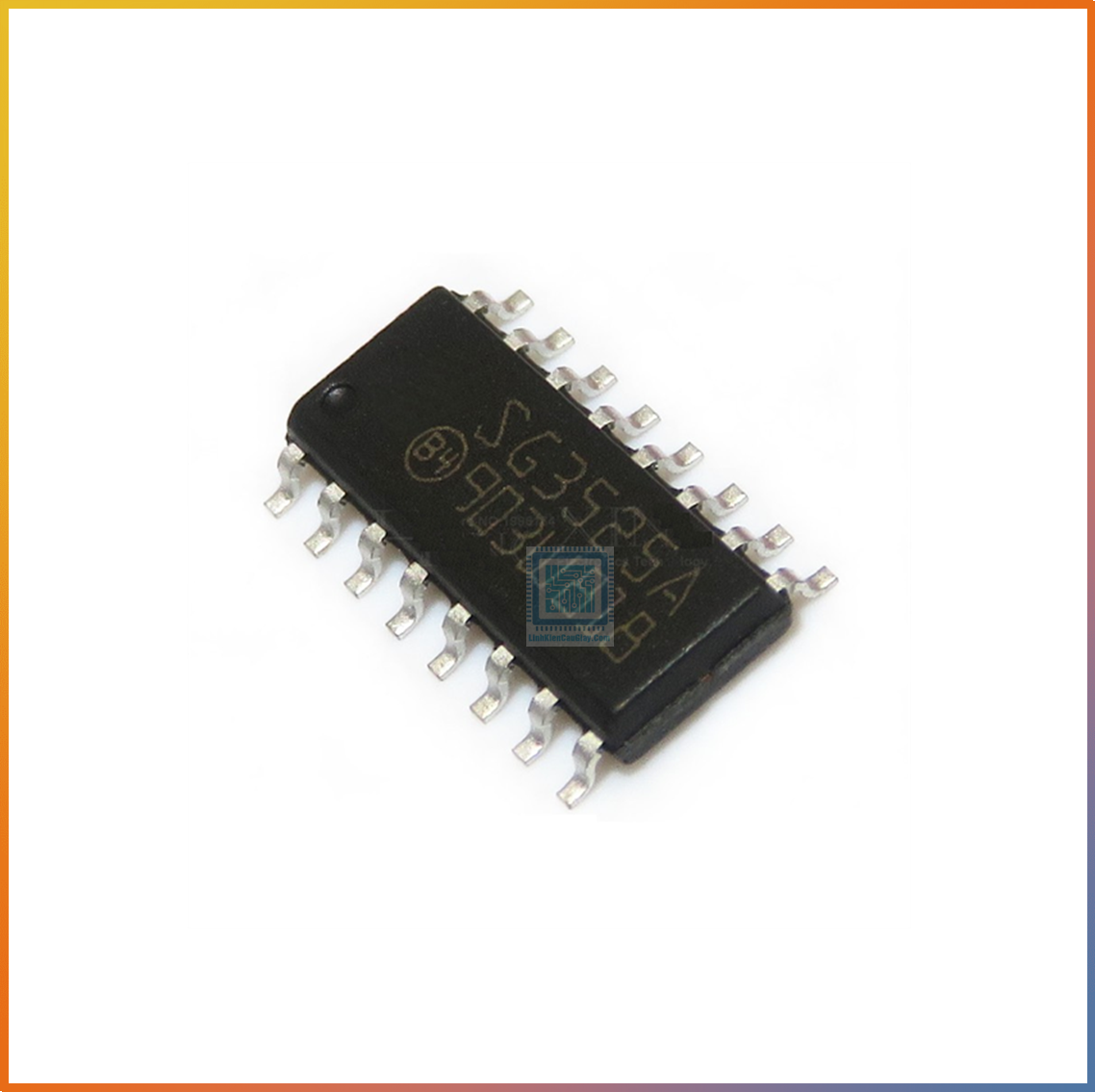

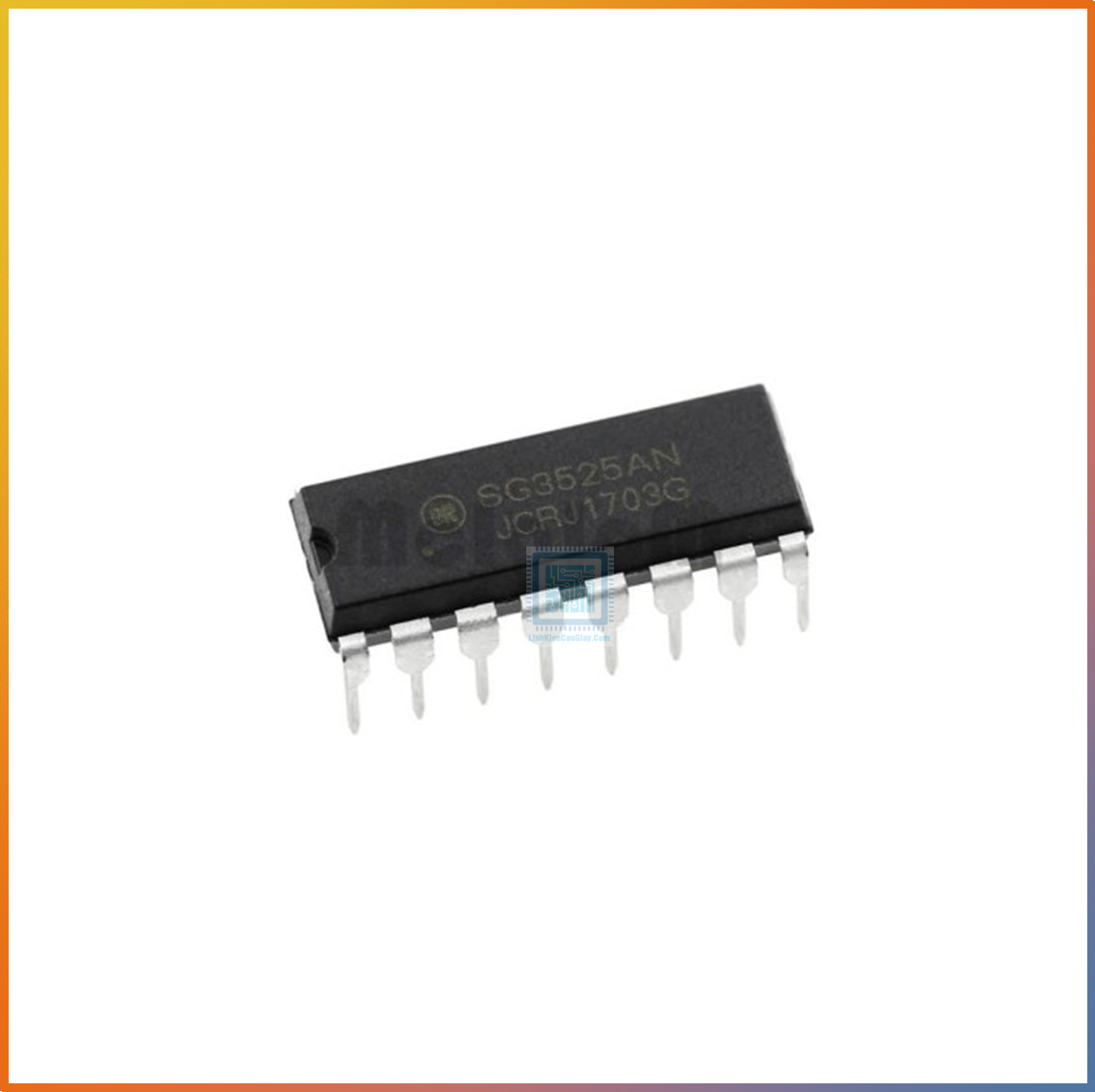

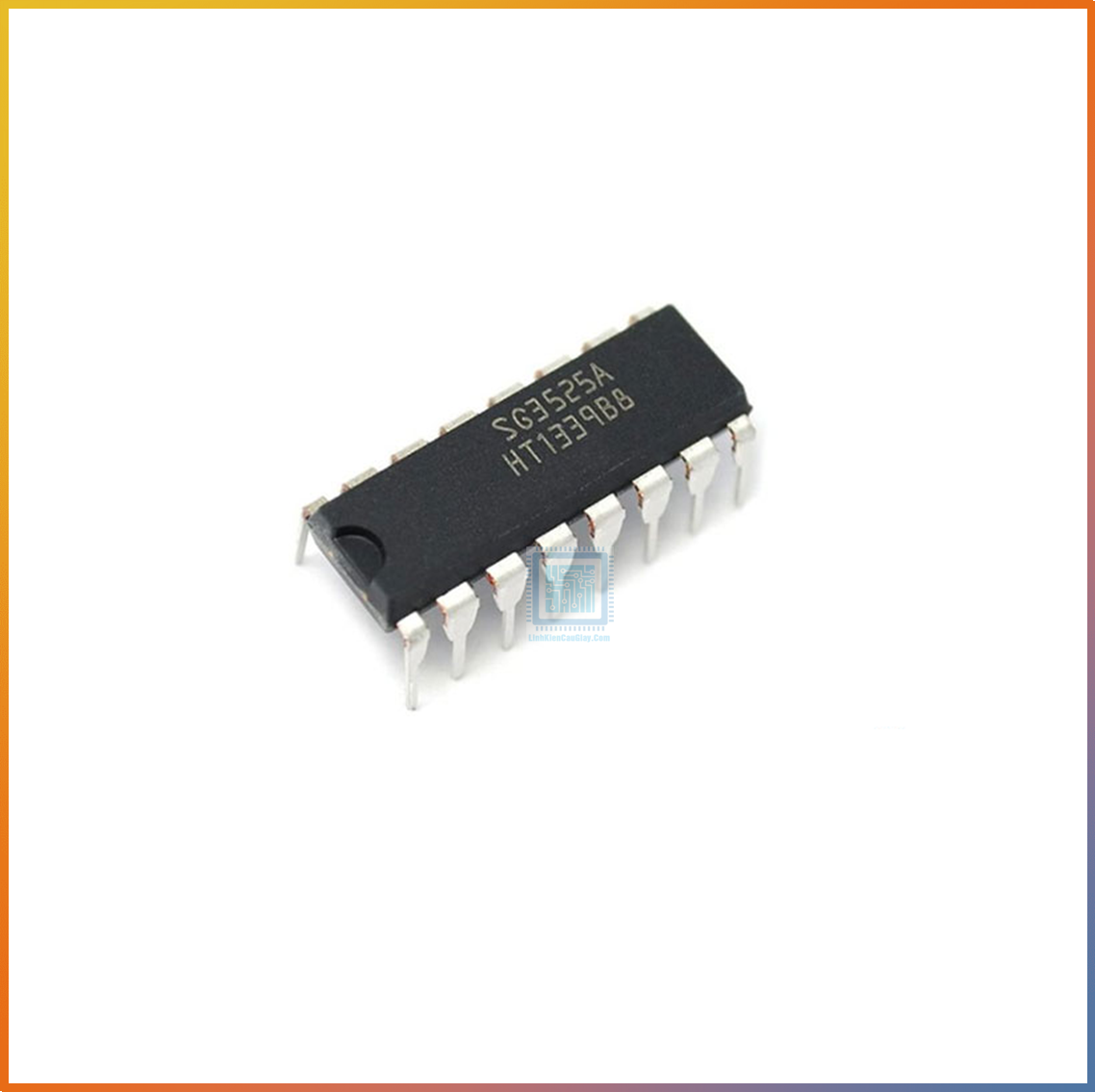

Linh kiện IC SG3525 chân cắm, chân dán

Mô tả sản phẩm

SG3525 là một IC điều khiển, điều chế xung được thiết kế với 16 chân. IC cung cấp hai tín hiệu bộ điều chế độ rộng xung là sự bổ sung của nhau.

SG3525 được dùng để tạo tín hiệu PWM cho các mạch điện tử công suất và các bộ nguồn chuyển đổi chế độ. IC còn có mạch phản hồi để điều khiển điện áp đầu ra bằng cách so sánh điện áp tham chiếu với tín hiệu phản hồi. Cùng với đó có một mạch bảo vệ ngắt tín hiệu xung nhờ vào giới hạn của dòng phản hồi.

Các IC điều khiển PWM được dùng rất dễ dàng trong các dự án SMPS bằng cách kết nối một số mạch bên ngoài với IC theo lựa chọn tần số.

DATASHEET:

• IC được dùng trong các ứng dụng điện tử công suất như bộ nghịch lưu sóng sin thuần túy.
• Dùng SG3525 để tạo điện áp quy định cho các mạch chuyển đổi DC sang DC như bộ chuyển đổi boost, bộ chuyển đổi buck, bộ chuyển đổi cuk và nhiều loại khác.

Thông số kĩ thuật

• Chân số 1: Chân đảo ngược
• Chân số 2: Chân không đảo ngược
• Chân số 3: Tín hiệu đồng bộ
• Chân số 4: Đầu ra của một bộ dao động
• Chân số 5, 6, 7: Dùng để đặt tần số của PWM
• Chân số 8: Sử dụng để khởi động mềm để kích đầu ra sau một thời gian.
• Chân số 9: Chân bù
• Chân số 10: Chân tắt
• Chân số 11 và chân số 14: Chân đầu ra
• Chân số 13 và chân số 15: Chân nguồn
• Chân số 16: Chân tham chiếu để đặt điện áp tham chiếu qua chân 1 hoặc 2.

Hình ảnh - Hướng dẫn sử dụng
