Linh kiện IC TL084CDR khuếch đại thuật toán (Op-Amp)

(Mã SP:PVN5551)

Thương hiệu: Chưa cập nhật | bán ic tl084cdr, ic xử lý tín hiệu analog, op-amp low noise, tl084 smd, ic audio opamp, ic jfet input, ic soic-14, ic khuếch đại thuật toán, ic op-amp 4 kênh, tl084cdr,

Đánh giá

:

Giá

:

2.000₫

Mô tả :
Đang cập nhật ...
Gọi điện

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

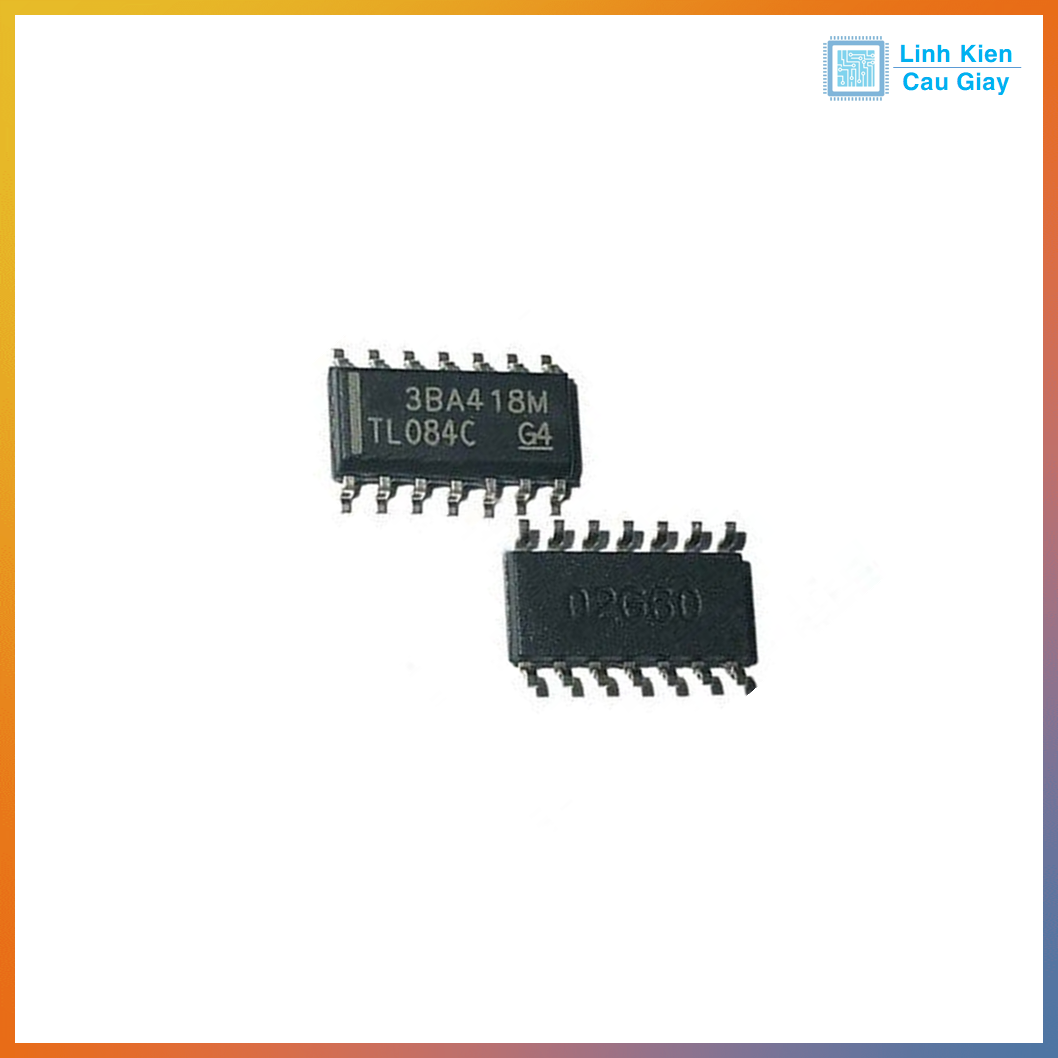

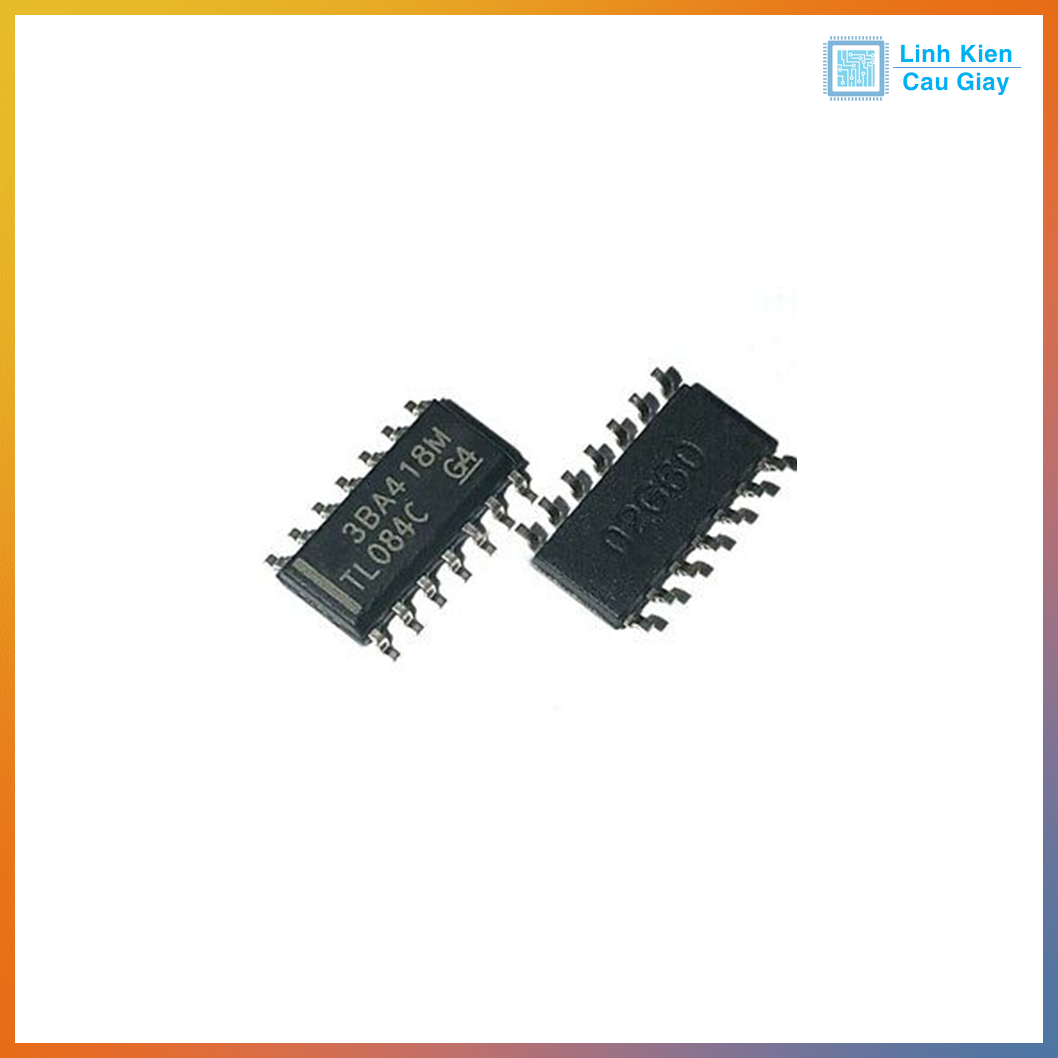

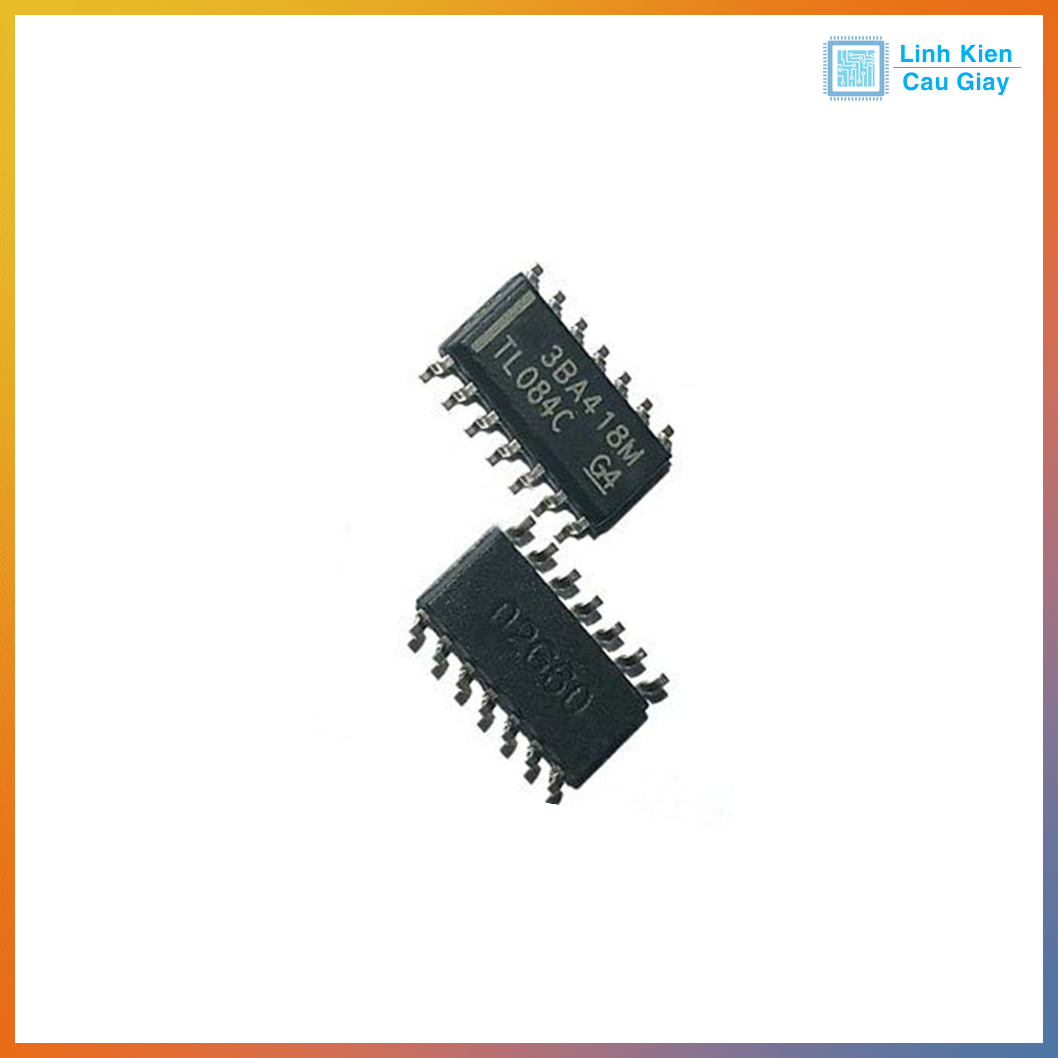

Linh kiện IC TL084CDR



Mô tả sản phẩm

TL084CDR là một IC khuếch đại thuật toán (Op-Amp) 4 kênh, thuộc dòng low-noise JFET input amplifier, cho chất lượng khuếch đại cao, nhiễu thấp và tiêu thụ điện năng thấp. IC được đóng gói theo chuẩn SOIC-14 (SMD), lý tưởng cho các ứng dụng khuếch đại tín hiệu âm thanh, cảm biến, xử lý tín hiệu analog hoặc mạch lọc chủ động.

Với đầu vào FET trở kháng cao và điện áp offset thấp, TL084CDR rất phù hợp với các mạch xử lý tín hiệu chính xác cao, thường được sử dụng trong các dụng cụ đo lường, audio, điều khiển công nghiệp và IoT.

Ứng dụng

  • Mạch lọc chủ động (active filter)

  • Khuếch đại tín hiệu cảm biến

  • Mạch audio preamp

  • Xử lý tín hiệu analog

  • Thiết kế thiết bị đo lường và điều khiển công nghiệp

  • Các hệ thống cần nhiễu thấp, tần số cao, độ chính xác cao

Sơ đồ chân

  • Dạng SMD – SOIC-14

  • Dễ hàn bằng máy reflow hoặc thủ công với keo hàn

  • Kích thước nhỏ, tối ưu cho PCB hiện đại

  • Chân Tên Mô tả
    1 OUT1 Ngõ ra của Op-Amp 1
    2 IN−1 Ngõ vào đảo (−) Op-Amp 1
    3 IN+1 Ngõ vào không đảo (+) Op-Amp 1
    4 OUT2 Ngõ ra của Op-Amp 2
    5 IN−2 Ngõ vào đảo (−) Op-Amp 2
    6 IN+2 Ngõ vào không đảo (+) Op-Amp 2
    7 VEE Nguồn âm (GND nếu dùng nguồn đơn)
    8 OUT3 Ngõ ra của Op-Amp 3
    9 IN−3 Ngõ vào đảo (−) Op-Amp 3
    10 IN+3 Ngõ vào không đảo (+) Op-Amp 3
    11 IN+4 Ngõ vào không đảo (+) Op-Amp 4
    12 IN−4 Ngõ vào đảo (−) Op-Amp 4
    13 OUT4 Ngõ ra của Op-Amp 4
    14 VCC+ Nguồn dương

Thông số kĩ thuật

Thông số Giá trị / Mô tả
Loại IC Quad Op-Amp (4 bộ khuếch đại thuật toán)
Kiểu đầu vào JFET, trở kháng cao
Điện áp hoạt động (VCC) ±3V đến ±18V hoặc 6V đến 36V
Dòng tiêu thụ thấp < 1.4 mA mỗi op-amp
Tốc độ tăng điện áp (Slew Rate) 13 V/µs (typical)
Băng thông khuếch đại (GBW) 3 MHz
Điện áp offset thấp (max 10mV)
Đóng gói SOIC-14 (SMD)
Nhiệt độ hoạt động -40°C đến 85°C

Hình ảnh - Hướng dẫn sử dụng

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
