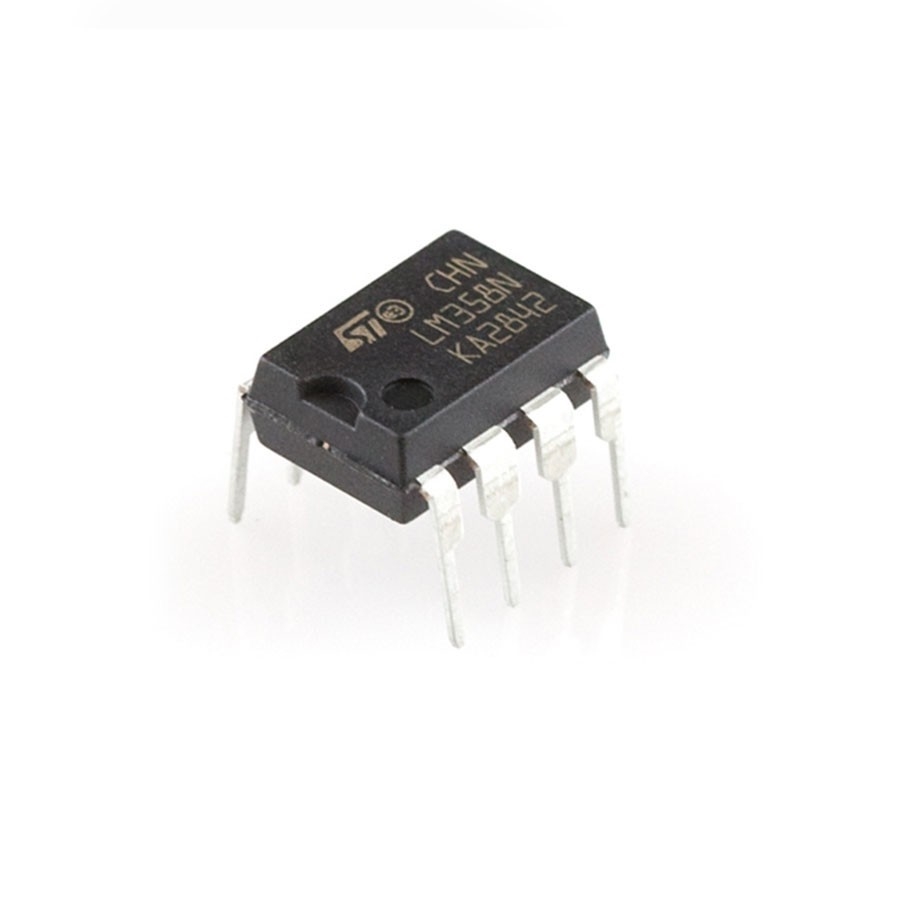

IC khuếch đại thuật toán LM358 – Dual Op-Amp – DIP08

Mô tả sản phẩm

LM358 là IC khuếch đại thuật toán 2 kênh (Dual Op-Amp) rất phổ biến trong điện tử dân dụng, cảm biến, mạch đo lường và điều khiển công nghiệp.
IC hoạt động được ở nguồn đơn từ 3V đến 32V, tiêu thụ ít điện năng, đầu vào và đầu ra phù hợp với nhiều chuẩn tín hiệu analog thông dụng.

Đóng gói DIP08 giúp dễ dàng hàn tay, cắm breadboard và dùng trong các mạch thử nghiệm.

Ứng dụng

• Mạch khuếch đại tín hiệu cảm biến (Hall, MQ, LM35, quang trở…)

• Mạch lọc, mạch khuếch đại thuật toán, mạch cộng – trừ

• Mạch so sánh, mạch kích transistor/MOSFET

• Mạch điều khiển động cơ, robot, nguồn xung

• Dùng trong đồ án – mô hình STEM – Arduino

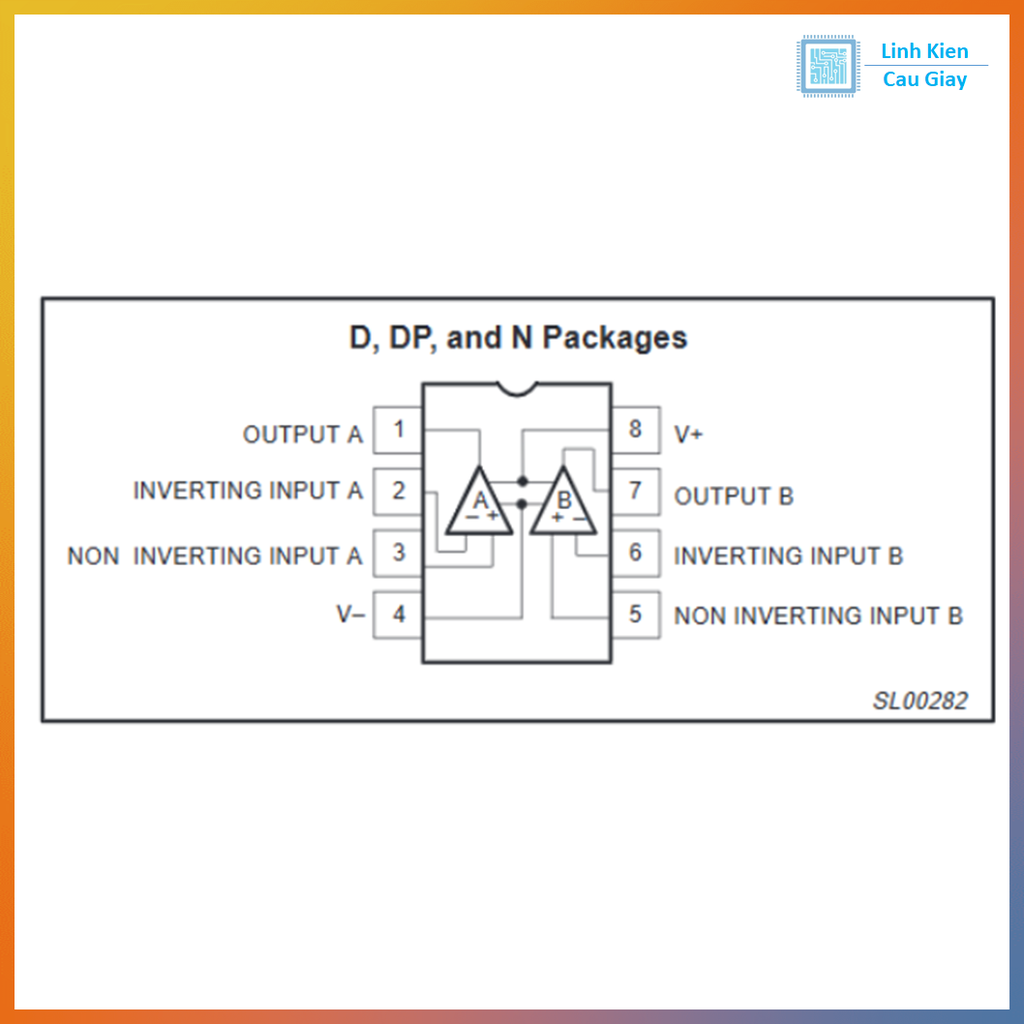

Sơ đồ chân

• 1 – OUT1: Ngõ ra op-amp 1

• 2 – IN1-: Ngõ vào đảo

• 3 – IN1+: Ngõ vào không đảo

• 4 – GND: Mass

• 5 – IN2+: Ngõ vào không đảo

• 6 – IN2-: Ngõ vào đảo

• 7 – OUT2: Ngõ ra op-amp 2

• 8 – VCC: Nguồn dương (3–32V)

Thông số kĩ thuật

• Model: LM358

• Loại: Dual Operational Amplifier (2 op-amp trong 1 IC)

• Đóng gói: DIP08

• Điện áp hoạt động: 3V – 32V (single supply) hoặc ±1.5V – ±16V

• Tần số băng thông (GBW): ~1 MHz

• Slew Rate: 0.3 – 0.6 V/µs

• Dòng tiêu thụ: thấp

• Điện áp đầu vào: 0V → VCC–1.5V

• Nhiệt độ hoạt động: 0°C → +70°C

• Đầu ra: tải 2 kΩ, tương thích TTL/CMOS

Hướng dẫn sử dụng

• Cấp nguồn đúng cực tính cho chân 4 (GND) và 8 (VCC).

• Chọn cấu hình op-amp phù hợp: inverting, non-inverting, comparator, buffer,…

• Thêm tụ lọc nguồn 100nF gần IC để giảm nhiễu.

• Không đưa tín hiệu đầu vào vượt ngoài dải cho phép 0 → VCC–1.5V.

• Khi dùng làm comparator, cần điện trở hồi tiếp (feedback) để tránh nhiễu.

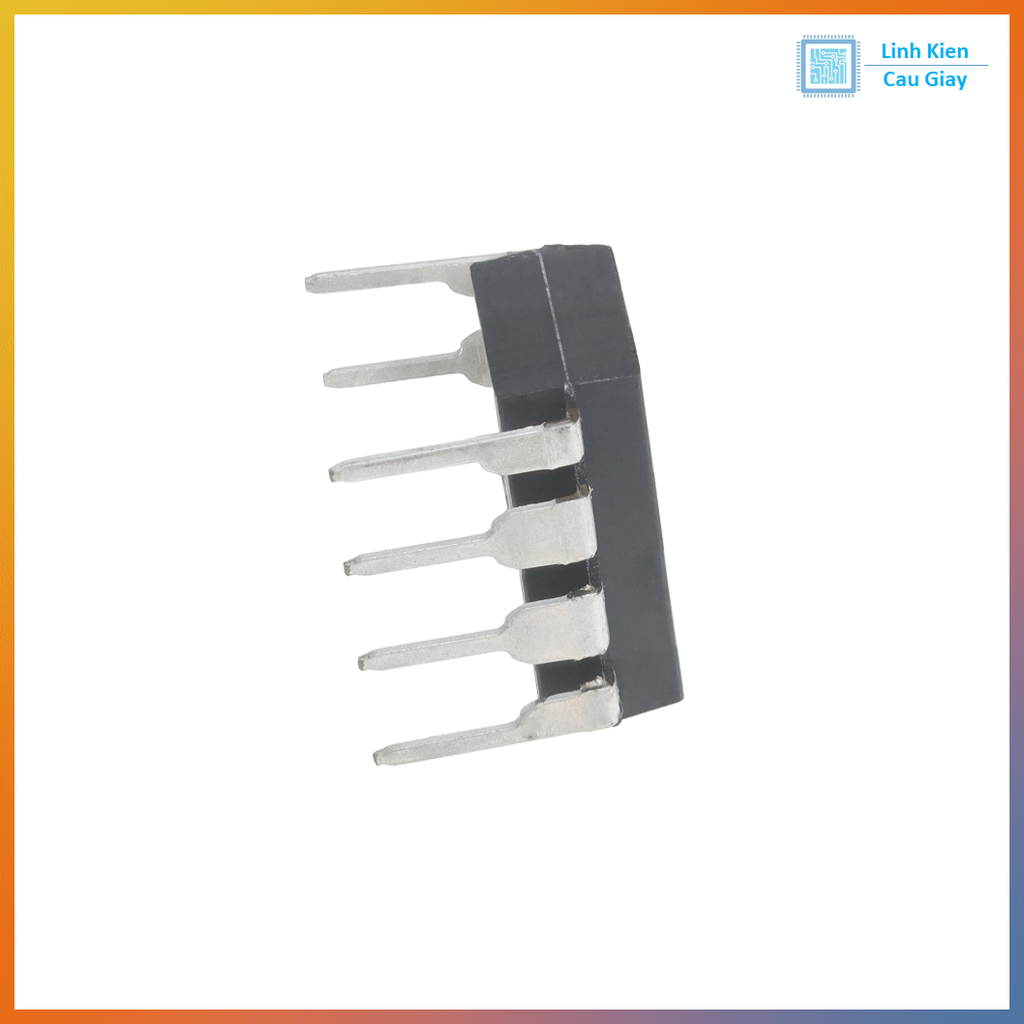

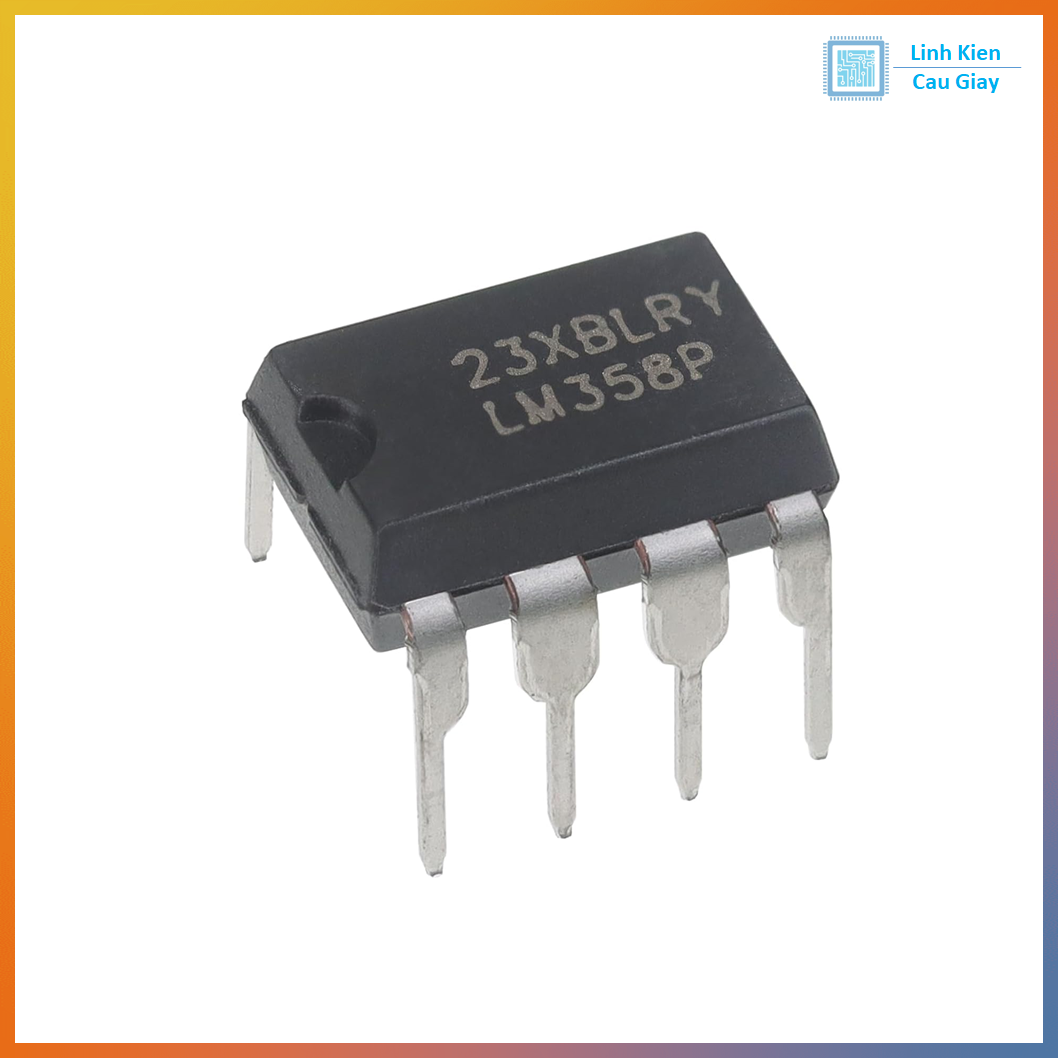

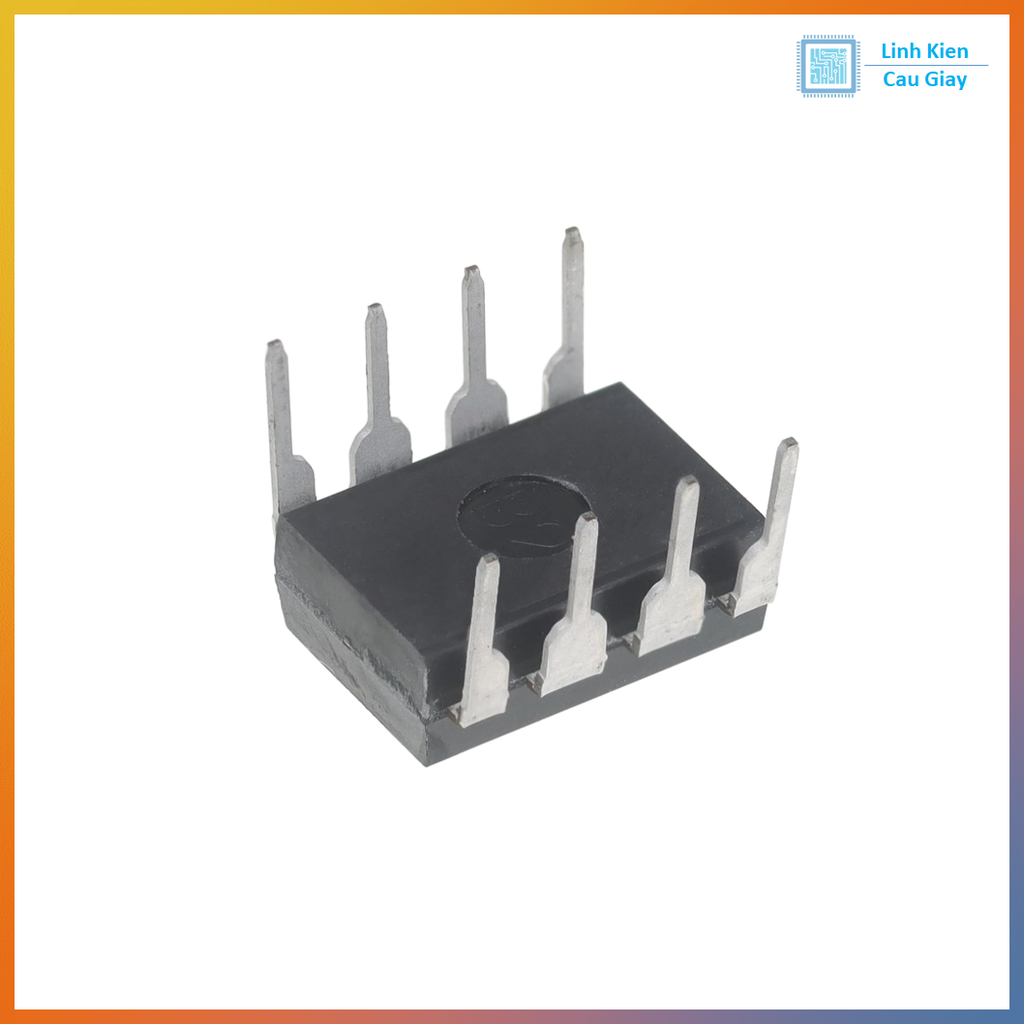

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
