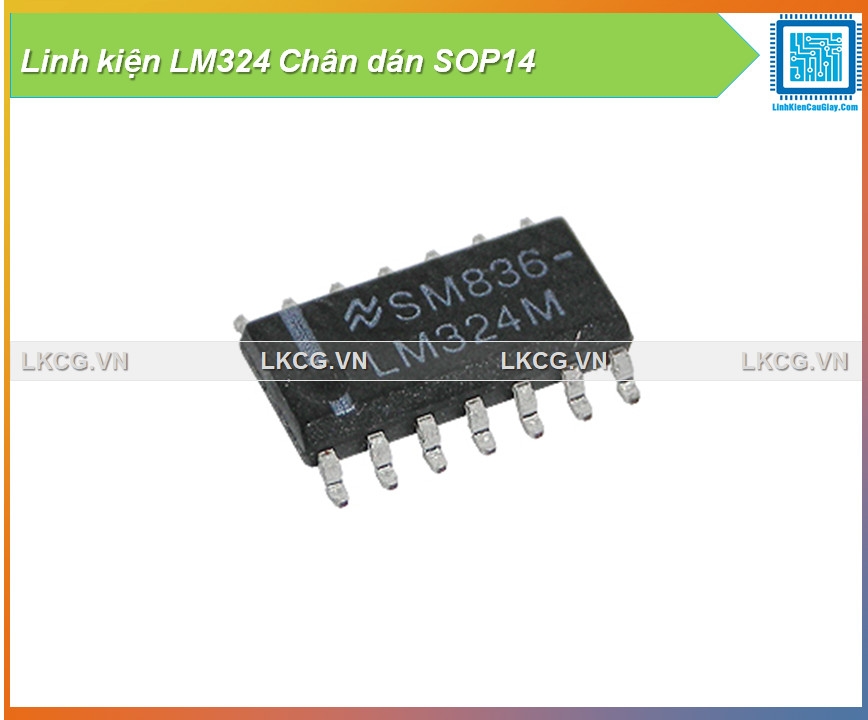

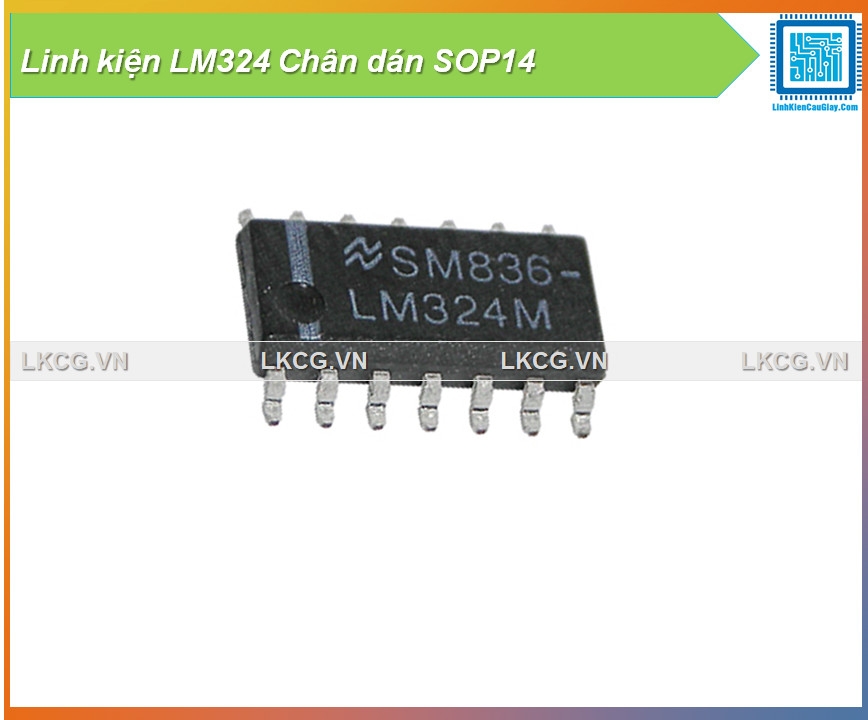

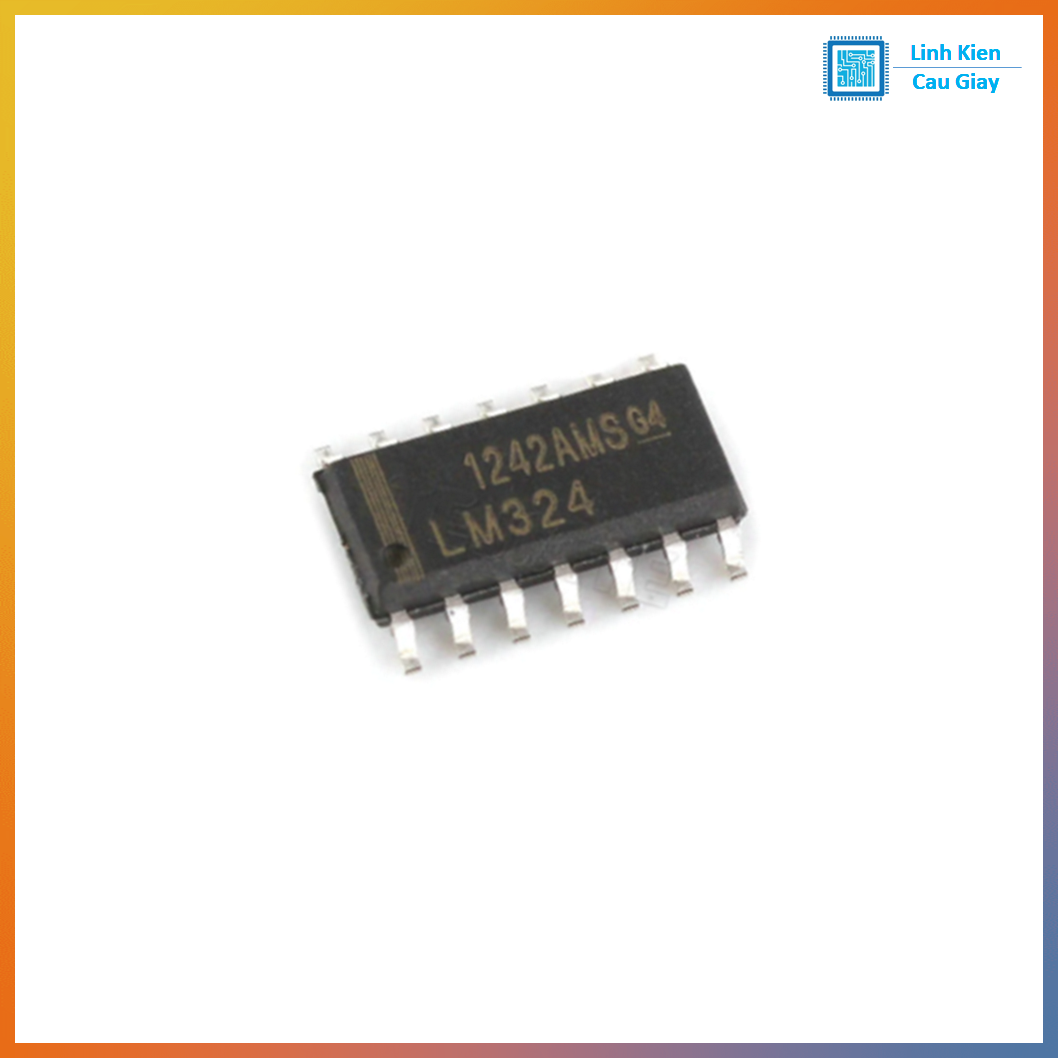

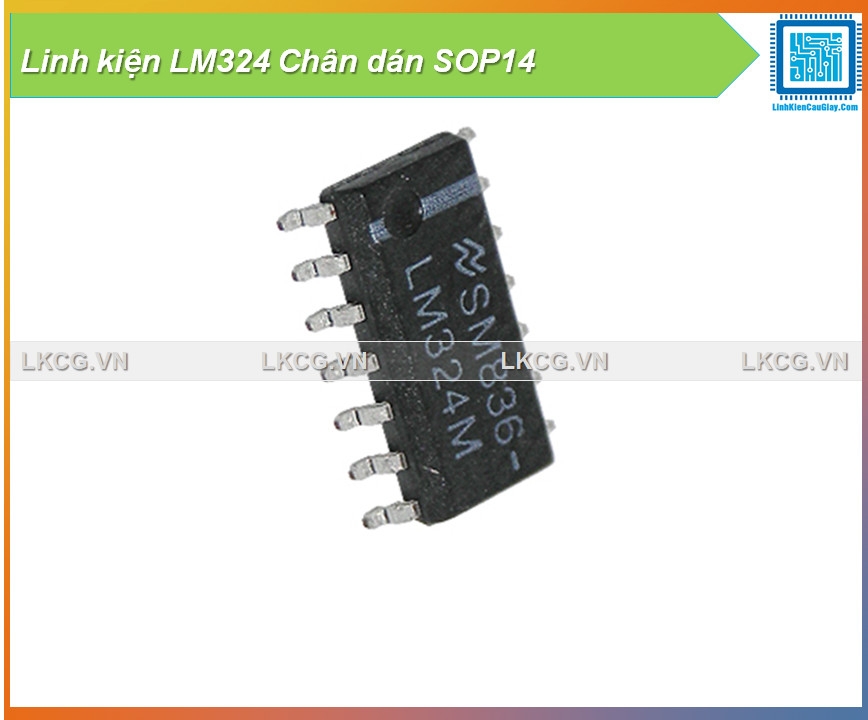

IC khuếch đại thuật toán LM324 SOP14
Mô tả sản phẩm
LM324 SOP14 là IC khuếch đại thuật toán 4 kênh (quad op-amp) rất phổ biến trong mạch analog nhờ chạy tốt với nguồn đơn (single supply), tiêu thụ thấp và dễ ứng dụng. LM324 chân dán SOP-14 phù hợp sản xuất/độ mạch SMD, dùng nhiều trong mạch khuếch đại tín hiệu cảm biến, lọc tín hiệu, so sánh mức điện áp, tiền khuếch đại audio, mạch đo lường, mạch điều khiển… Đây là lựa chọn “quốc dân” cho DIY, sửa chữa và thiết kế mạch điện tử
LM324 tích hợp 4 op-amp độc lập trong một IC, giúp tiết kiệm linh kiện và diện tích mạch. IC hoạt động tốt ở nguồn đơn (ví dụ 5V, 12V) hoặc nguồn đối xứng (±). Đầu vào có thể làm việc gần mức mass (GND) nên rất tiện cho mạch đo lường/cảm biến dùng nguồn đơn. Dạng SOP14 là loại chân dán nhỏ gọn, phù hợp làm mạch SMD, robot, IoT, bo điều khiển công nghiệp.
Khuếch đại tín hiệu cảm biến: NTC, LDR, loadcell (kết hợp cầu đo), microphone electret (tiền khuếch đại)
Mạch lọc tín hiệu: lọc thông thấp/thông cao, lọc nhiễu ADC
Mạch so sánh mức điện áp (comparator đơn giản) / tạo ngưỡng cảnh báo
Mạch tạo dao động, tạo sóng tam giác/vuông cơ bản
Mạch điều khiển analog: điều khiển tốc độ/quạt, điều khiển điện áp tham chiếu
Mạch đo lường: đo dòng/áp, khuếch đại shunt

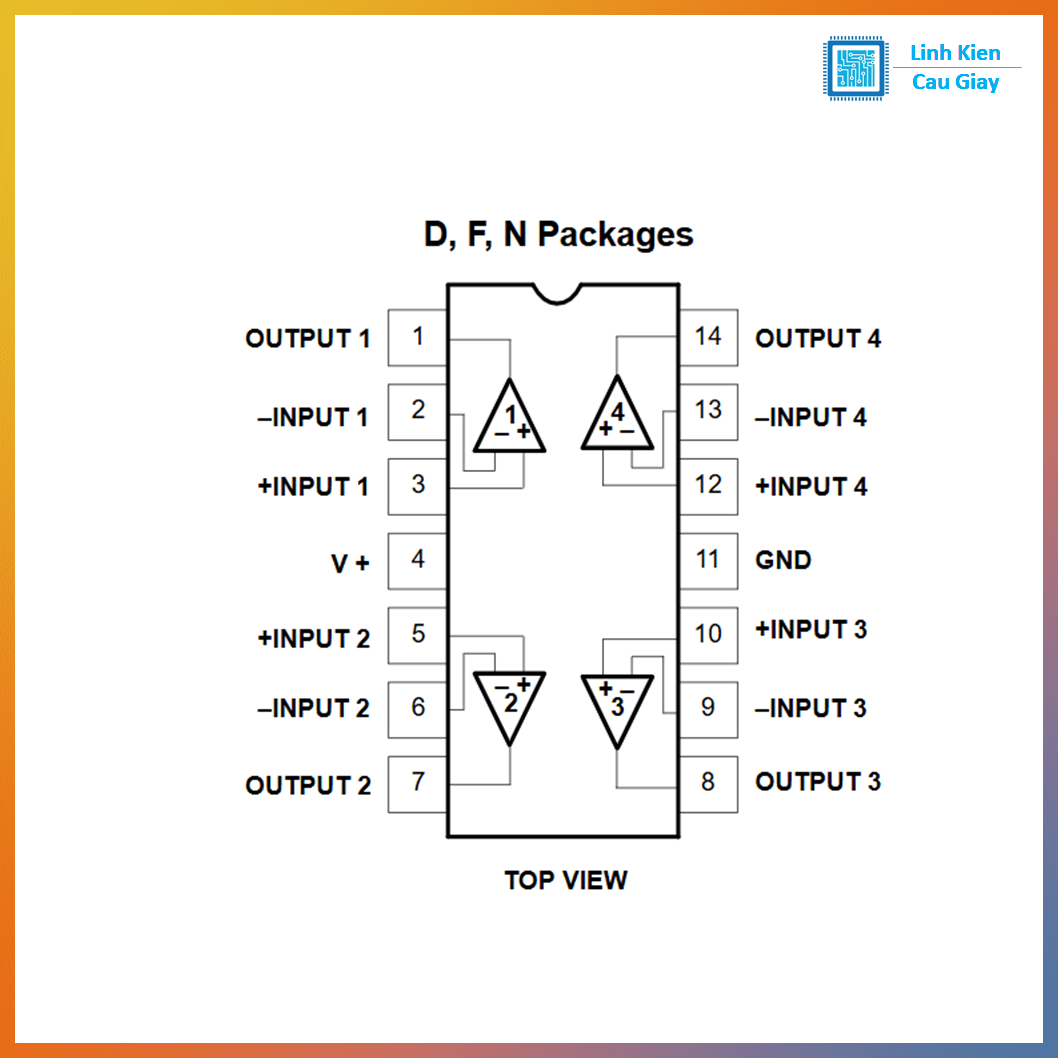

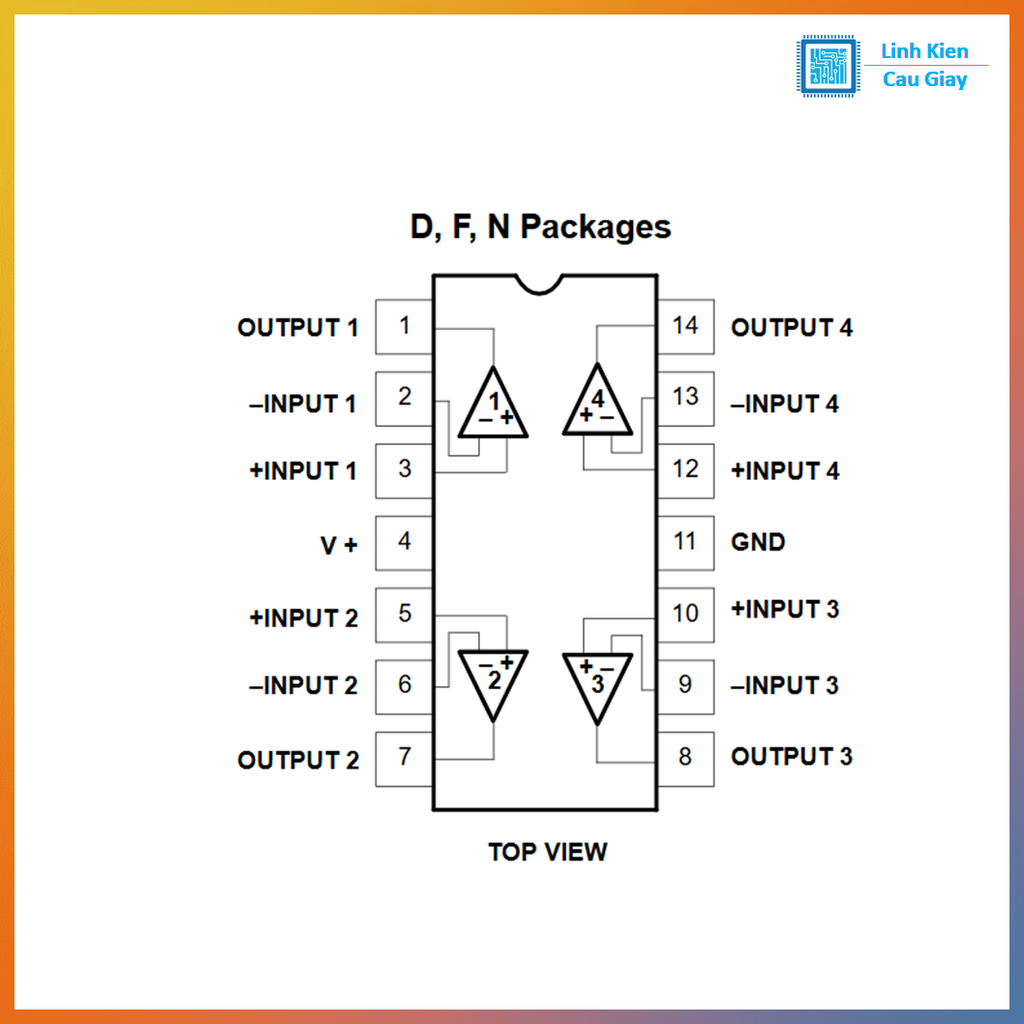

Pin 1: OUT1
Pin 2: IN1-
Pin 3: IN1+
Pin 4: VCC+ (V+)
Pin 5: IN2+
Pin 6: IN2-
Pin 7: OUT2
Pin 8: OUT3
Pin 9: IN3-
Pin10: IN3+
Pin11: VCC- (V- / GND)
Pin12: IN4+
Pin13: IN4-
Pin14: OUT4
Nguồn đơn: Pin4 = +5V/+12V, Pin11 = GND
Nguồn đôi: Pin4 = +V, Pin11 = -V
Mã: LM324
Loại: Quad Operational Amplifier (4 op-amp)
Gói: SOP-14 (SMD)
Nguồn hoạt động: nguồn đơn hoặc nguồn đối xứng (tùy ứng dụng)
Đặc tính nổi bật: tiêu thụ thấp, dùng tốt với nguồn đơn, ứng dụng đa dạng
Hướng dẫn sử dụng
Chọn đúng cấu hình op-amp: khuếch đại đảo / không đảo / follower (đệm) tùy mục tiêu.
Với nguồn đơn, nhớ đặt điểm tham chiếu: nếu cần xử lý tín hiệu AC (audio), nên tạo mốc Vref = VCC/2 để op-amp làm việc ổn định.
Decoupling nguồn: đặt tụ 100nF gần chân Pin4–Pin11 để giảm nhiễu.
Không dùng cho tải nặng: ngõ ra LM324 không phù hợp kéo tải dòng lớn; nếu cần kéo loa/relay phải qua tầng đệm (transistor/driver).
Nếu cần so sánh tốc độ cao/chính xác cao: cân nhắc IC comparator chuyên dụng (LM393/LM339…) tùy yêu cầu.
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
