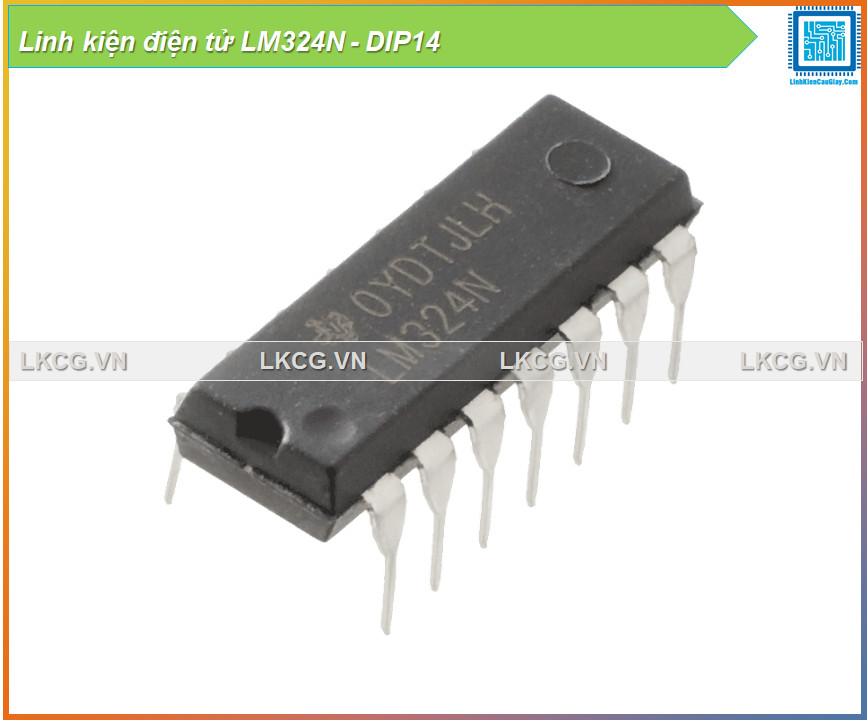

IC khuếch đại thuật toán LM324N – Op-Amp Quad – DIP14

Mô tả sản phẩm

LM324N là IC khuếch đại thuật toán (Op-Amp) 4 kênh tích hợp trong một chip, thuộc nhóm thông dụng nhất trong điện tử dân dụng, công nghiệp và mạch học thuật.
Ưu điểm nổi bật của LM324N là hoạt động được ở nguồn đơn (Single Supply) từ 3V đến 32V, tiêu thụ ít điện năng, độ ổn định cao và hoạt động tốt trong nhiều môi trường.

Đóng gói dạng DIP14, dễ hàn, dễ cắm breadboard và phù hợp cho các mạch mẫu, đồ án STEM và sản phẩm thương mại.

Ứng dụng

• Bộ khuếch đại tín hiệu analog

• Mạch lọc, mạch so sánh, mạch khuếch đại thuật toán

• Mạch cảm biến, mạch đo điện áp/dòng

• Điều khiển công nghiệp, thiết bị đo lường

• Mạch học tập – mô phỏng – STEM – Arduino

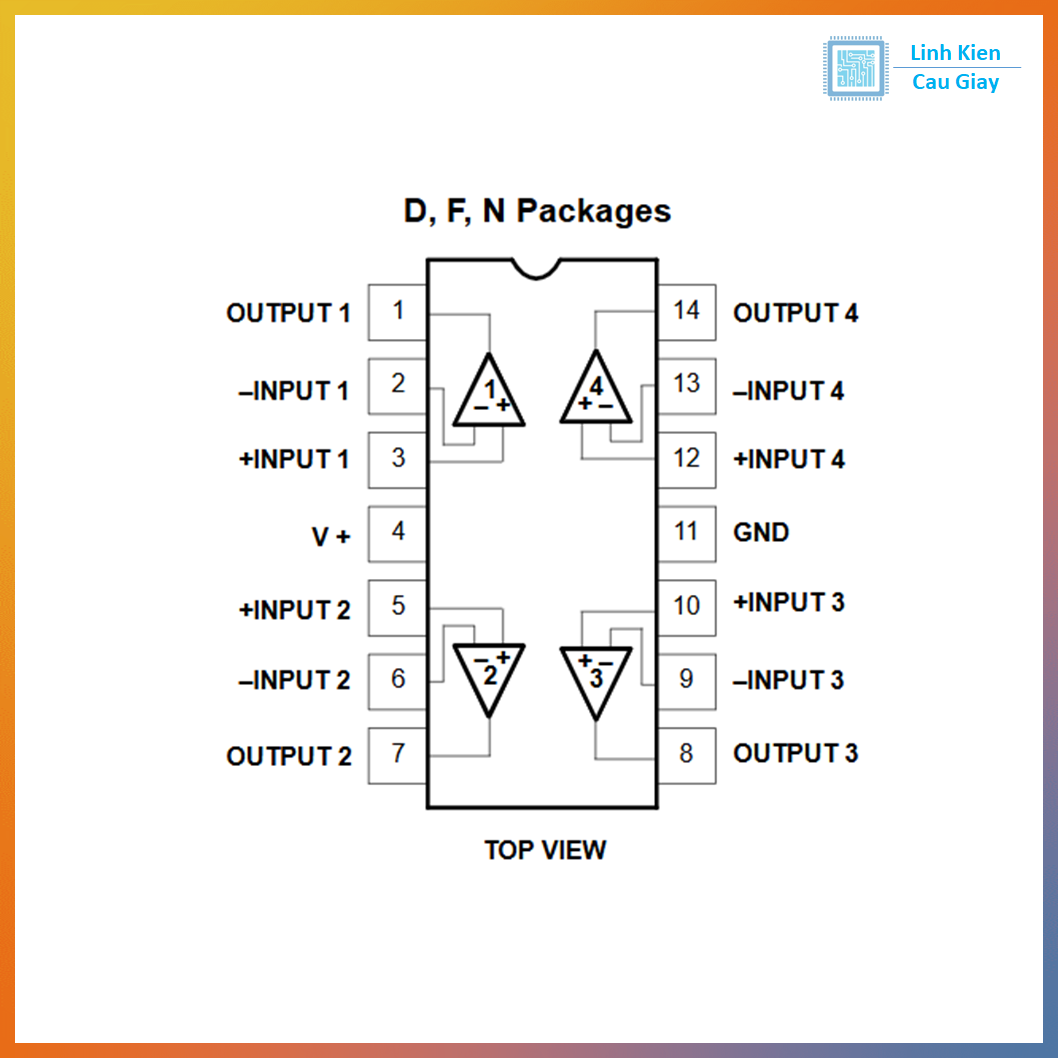

Sơ đồ chân

Tổng cộng 14 chân – 4 bộ khuếch đại thuật toán:

• Op-Amp 1: IN1+, IN1-, OUT1

• Op-Amp 2: IN2+, IN2-, OUT2

• Op-Amp 3: IN3+, IN3-, OUT3

• Op-Amp 4: IN4+, IN4-, OUT4

• VCC: chân cấp nguồn dương

• GND: chân mass

Thông số kĩ thuật

• Model: LM324N

• Kiểu đóng gói: DIP14

• Số kênh op-amp: 4

• Điện áp hoạt động: 3V – 32V (single supply)

• Dòng tiêu thụ: thấp

• Đầu ra: compatible TTL

• Tần số băng thông (GBW): ~1 MHz

• Slew Rate: 0.5 V/µs

• Điện áp đầu vào: từ 0V đến VCC – 1.5V

• Nhiệt độ hoạt động: 0°C – 70°C

Hướng dẫn sử dụng

• Cấp nguồn đơn 5V–12V hoặc nguồn đôi ±5V tùy ứng dụng.

• Kết nối chân IN+ và IN- theo đúng cấu hình khuếch đại (inverting, non-inverting, buffer...).

• Tránh đưa tín hiệu đầu vào vượt ngoài dải 0–VCC–1.5V.

• Lọc nhiễu nguồn bằng tụ 100nF gần IC để mạch ổn định hơn.

• Kiểm tra lại cực tính trước khi cấp nguồn để tránh cháy IC.

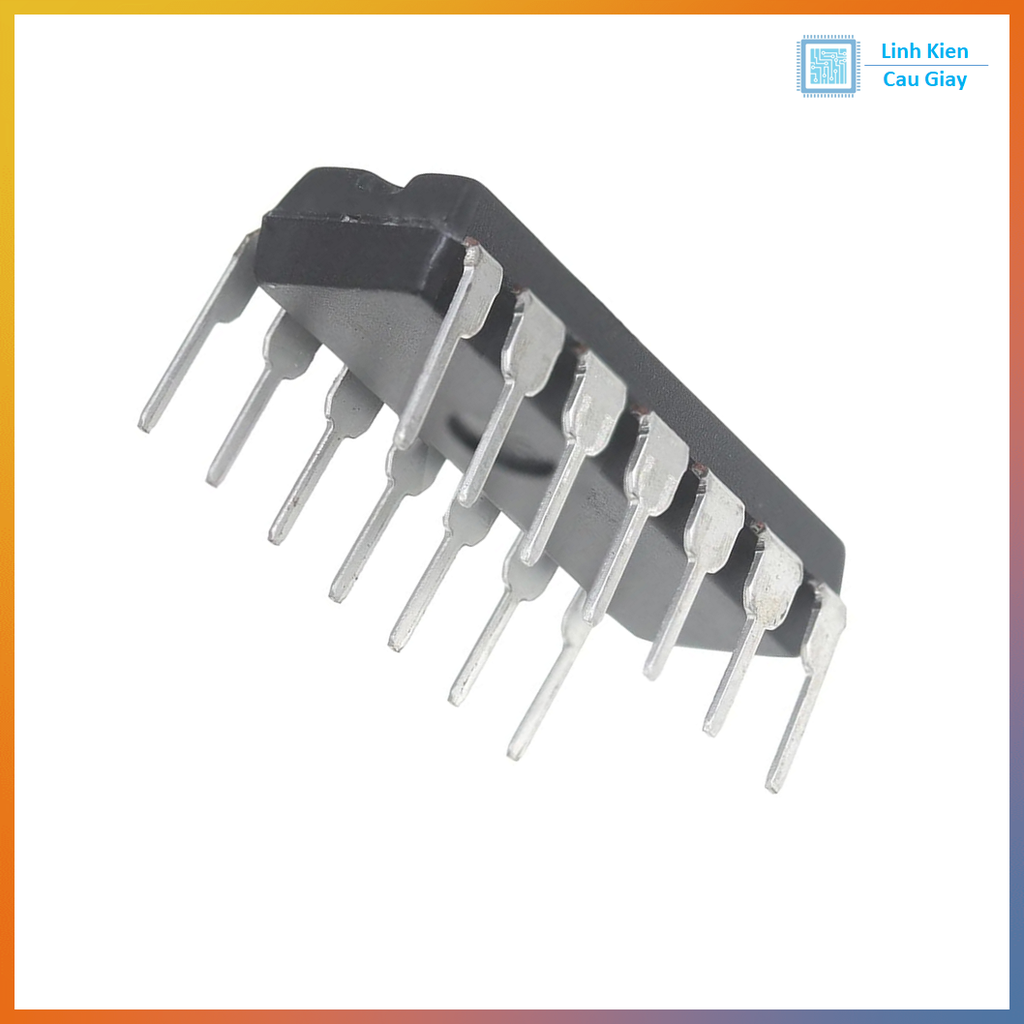

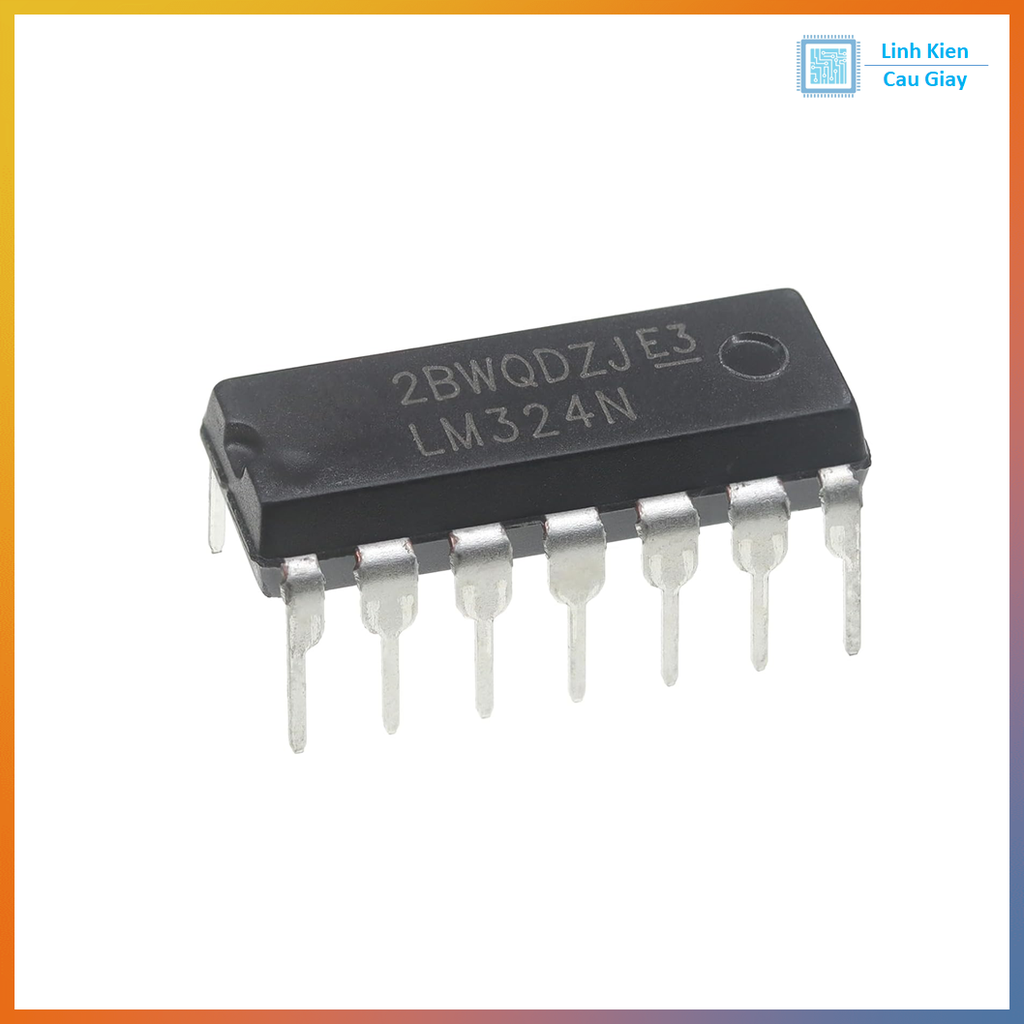

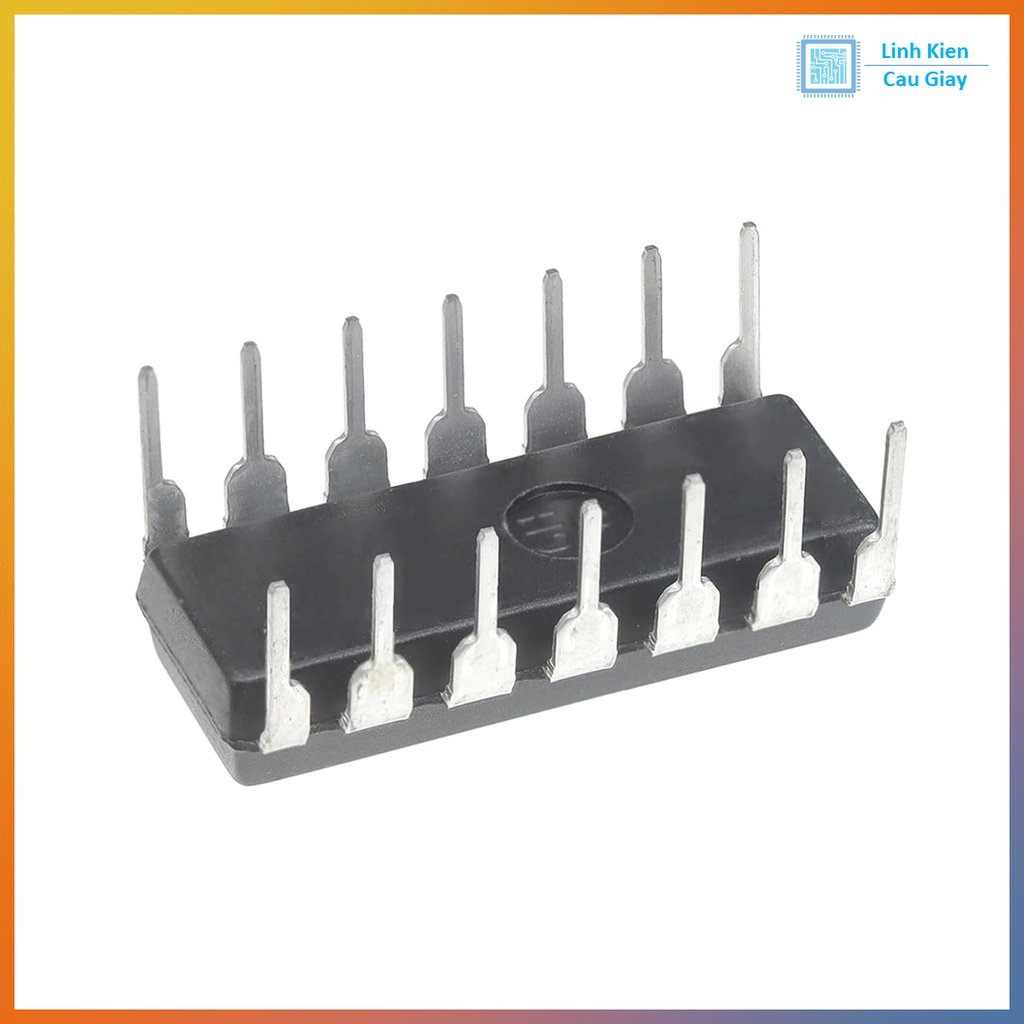

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
