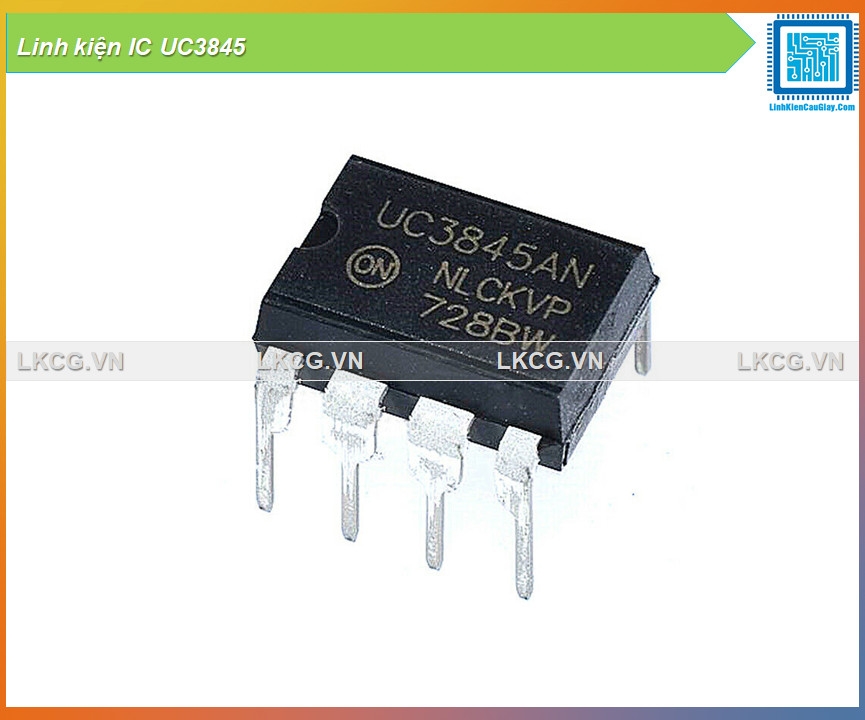

IC UC3845 – IC điều khiển nguồn xung PWM dòng (Current Mode) chân cắm DIP8 / chân dán SOP8

Mô tả sản phẩm

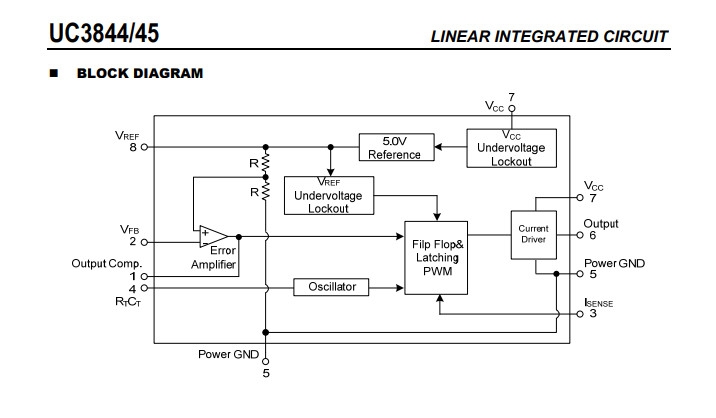

UC3845 là IC điều khiển nguồn xung (SMPS) chế độ PWM current-mode rất phổ biến trong các mạch Flyback / Forward, driver MOSFET nguồn xung, sạc, adapter, nguồn công nghiệp. IC tích hợp bộ tạo dao động (RT/CT), khuếch đại lỗi (Error Amp), so sánh dòng (Current Sense), nguồn tham chiếu 5V (VREF) và tầng driver OUT để kích cổng MOSFET. Dòng UC3845 thường có giới hạn duty tối đa 50%, phù hợp nhiều thiết kế nguồn ổn định và an toàn.

Phân loại đóng gói

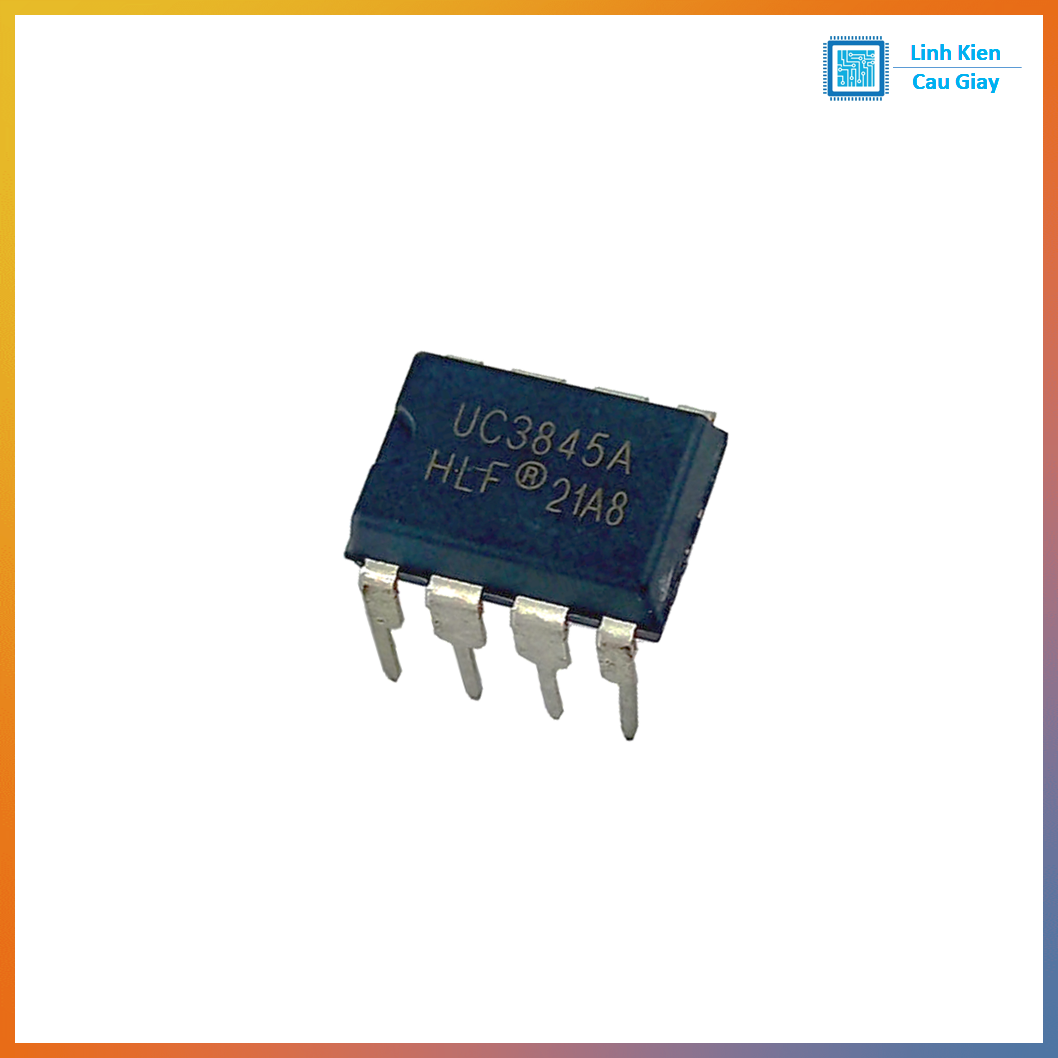

Chân cắm DIP8: dễ hàn, dễ sửa, phù hợp DIY/breadboard

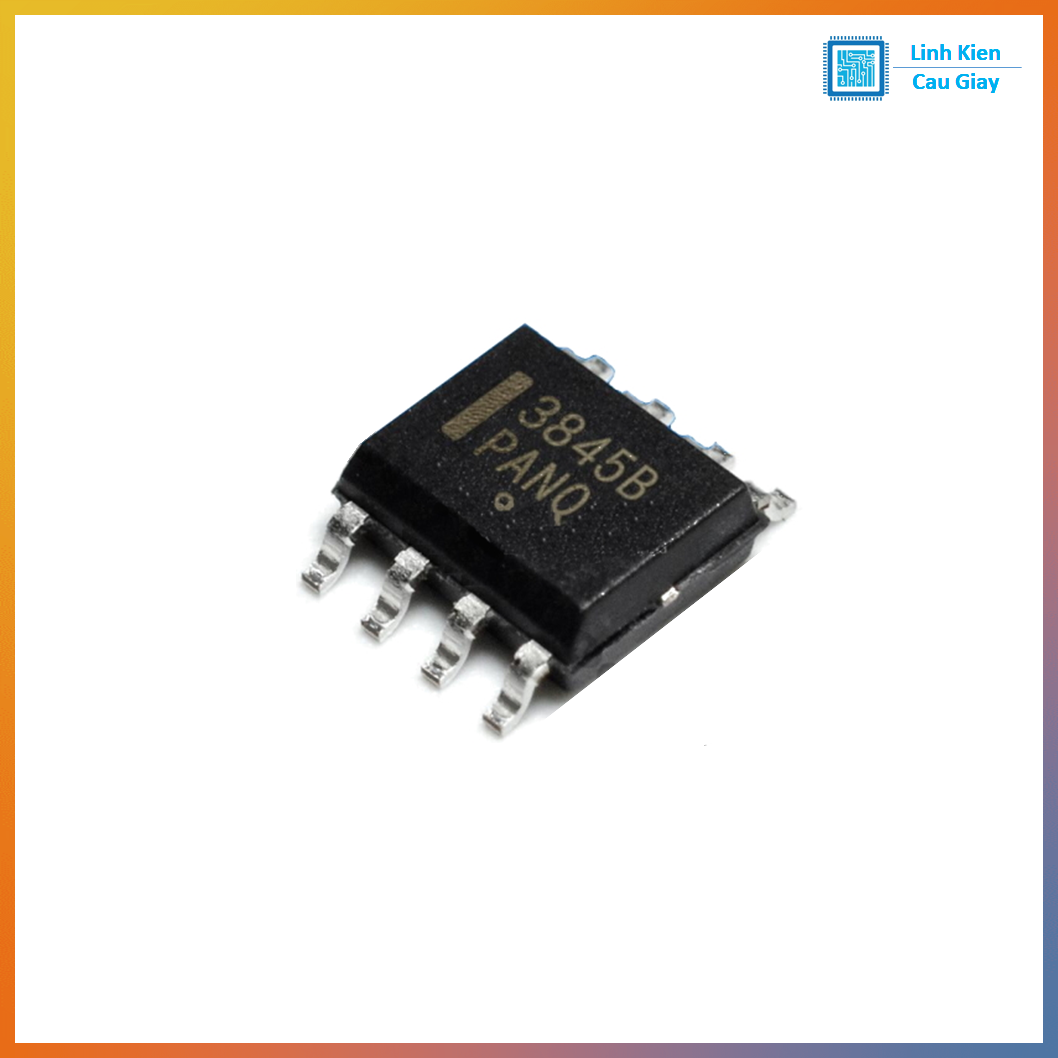

Chân dán SOP8 (SOIC-8): gọn, phù hợp PCB SMD

Ứng dụng

Nguồn xung Flyback (adapter, sạc, nguồn 5V/12V/24V)
Nguồn Forward/Push-pull (thiết kế cần current-mode điều khiển dòng)
Mạch driver MOSFET nguồn xung, mạch inverter công suất nhỏ
Nguồn công nghiệp, nguồn cho LED driver (tùy topology)
Sửa chữa các bộ nguồn TV, màn hình, sạc, nguồn tổ ong

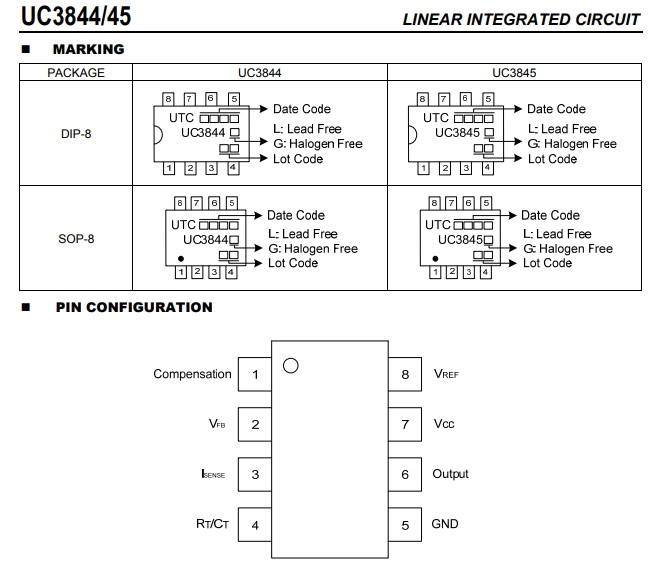

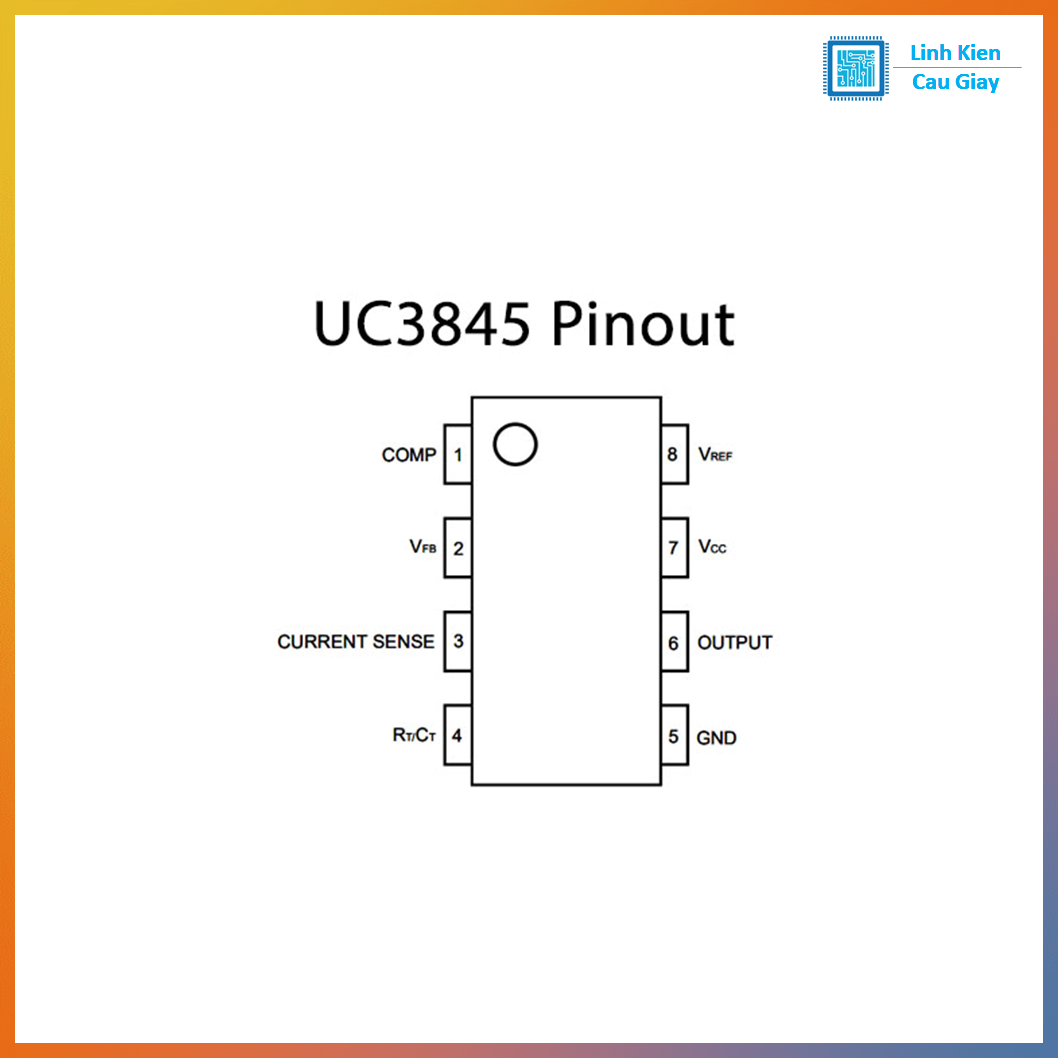

Sơ đồ chân

1 COMP: Chân bù/điều khiển (Compensation output)
2 VFB: Chân hồi tiếp điện áp (Feedback)
3 CS: Chân cảm biến dòng (Current Sense)
4 RT/CT: Đặt tần số dao động (Timing)
5 GND: Mass
6 OUT: Ngõ ra driver điều khiển MOSFET
7 VCC: Nguồn cấp cho IC
8 VREF: Nguồn tham chiếu 5V (cấp cho mạch hồi tiếp/optocoupler)

Thông số kĩ thuật

Điều khiển: PWM current-mode
Duty cycle tối đa: khoảng 50% (đặc trưng dòng UC3845)
VREF: 5V (ổn áp tham chiếu)
Tần số hoạt động: đặt bằng RT/CT, có thể chạy đến hàng trăm kHz (thường ~500kHz tùy thiết kế)
UVLO (khóa áp thấp) thường gặp: bật khoảng 8.4V, tắt khoảng 7.6V (tùy phiên bản)
Driver OUT: dạng totem-pole, đủ để kích gate MOSFET (dòng đỉnh mức ~1A tùy dòng/nhà sản xuất)
Đóng gói: DIP-8 (chân cắm), SOP/SOIC-8 (chân dán)

Hướng dẫn sử dụng

Bước 1: Cấp nguồn VCC đúng ngưỡng
VCC đủ ngưỡng UVLO thì IC mới chạy ổn định (thường dùng mạch khởi động + cuộn phụ để nuôi lại)

Bước 2: Đặt tần số bằng RT/CT
Chọn R và C tại chân RT/CT để ra tần số mong muốn (theo công thức/khuyến nghị datasheet)

Bước 3: Cảm biến dòng tại chân CS
Dùng điện trở shunt ở source MOSFET (hoặc đường dòng) đưa về CS để giới hạn dòng, bảo vệ quá dòng

Bước 4: Hồi tiếp ổn áp qua VFB + COMP
Thường dùng TL431 + optocoupler (nguồn cách ly) đưa tín hiệu về VFB, chỉnh đáp ứng qua COMP (RC bù)

Bước 5: OUT điều khiển gate MOSFET
Nên có điện trở gate, diode/RC snubber, và bố trí mass công suất hợp lý để giảm nhiễu

Lưu ý an toàn
Nếu dùng cho nguồn AC 220V, cần kiến thức an toàn điện và cách ly đúng chuẩn (rất dễ nguy hiểm nếu làm sai).

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
