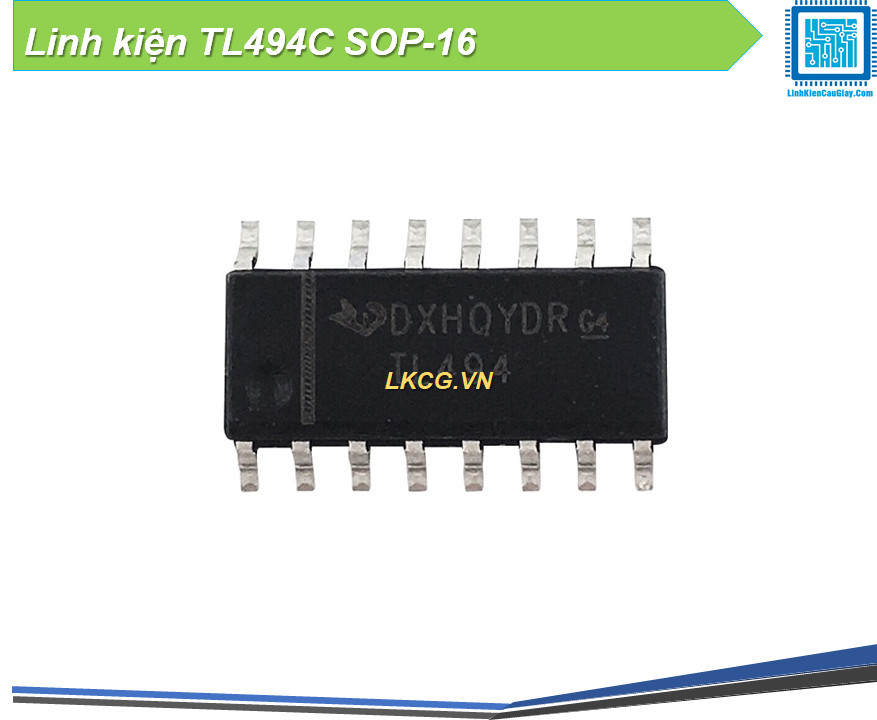

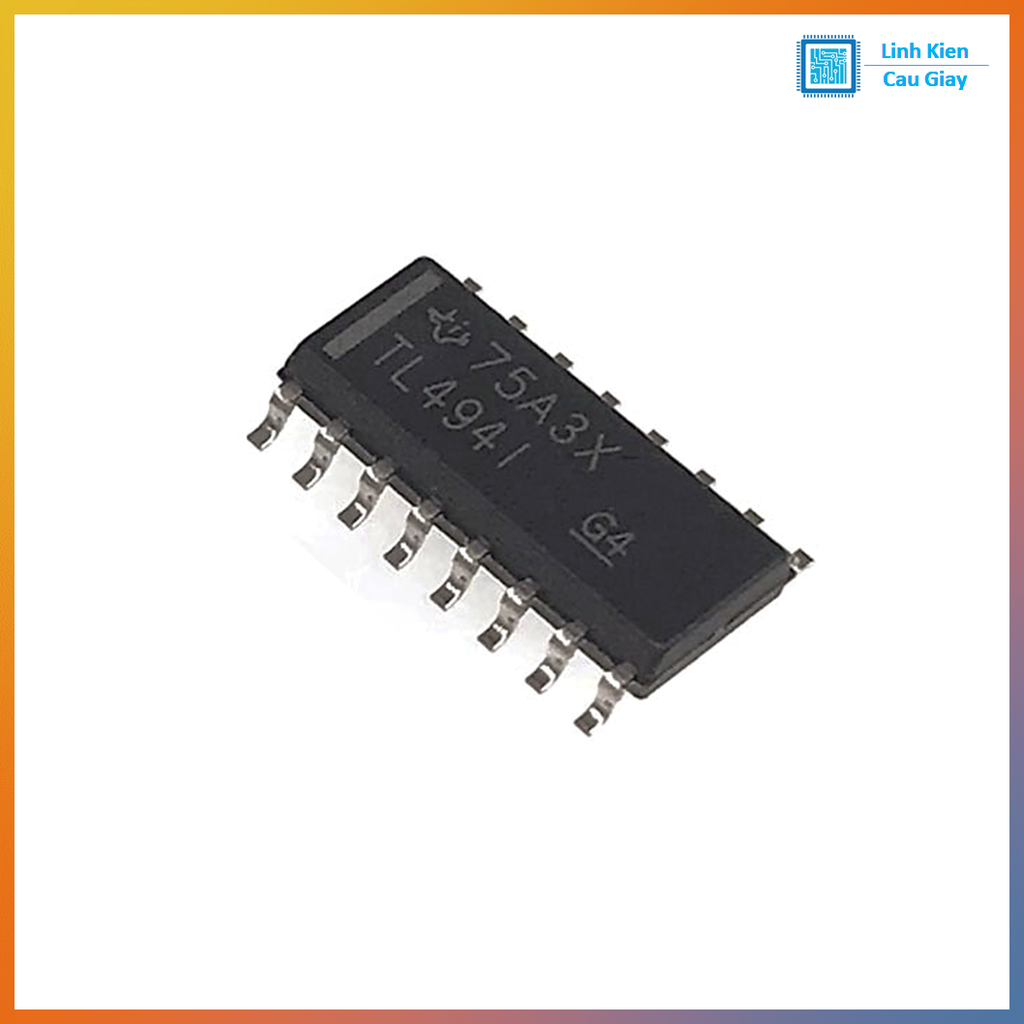

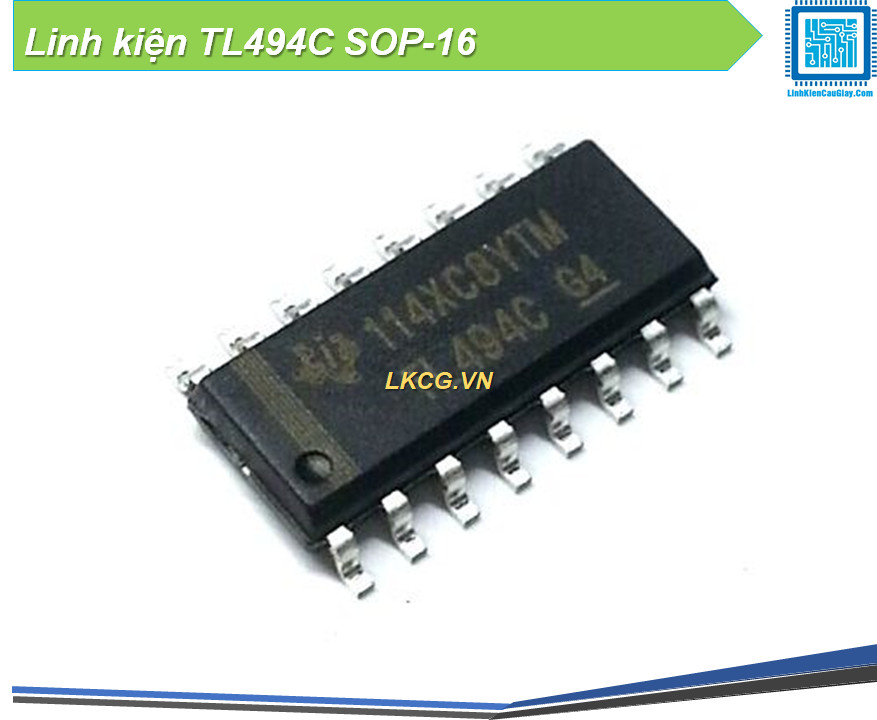

Linh kiện TL494C SOP-16

(Mã SP:PVN3149)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

4.000₫

7.000₫

-43%

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

IC PWM TL494C SOP-16 điều khiển nguồn xung, push-pull / single-ended

Mô tả sản phẩm

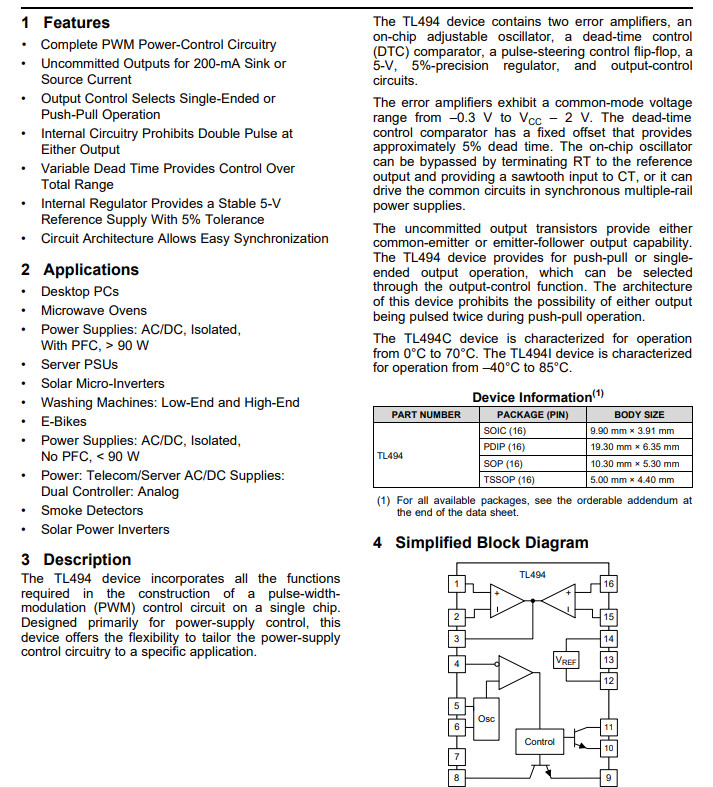

TL494C SOP-16 là IC điều khiển nguồn xung PWM (PWM Controller) cực phổ biến trong các mạch nguồn tổ ong, nguồn xung AC/DC, DC/DC, inverter, mạch push-pull, half-bridge… IC tích hợp sẵn 2 khuếch đại sai số (error amplifier), bộ dao động RT/CT, so sánh dead-time, mạch điều khiển push-pull/1 nhánh và nguồn tham chiếu 5V giúp thiết kế mạch nguồn gọn linh kiện, ổn định và dễ căn chỉnh. Bản SOP-16 (dán SMD) phù hợp sản xuất/repair bo mạch gọn nhẹ.

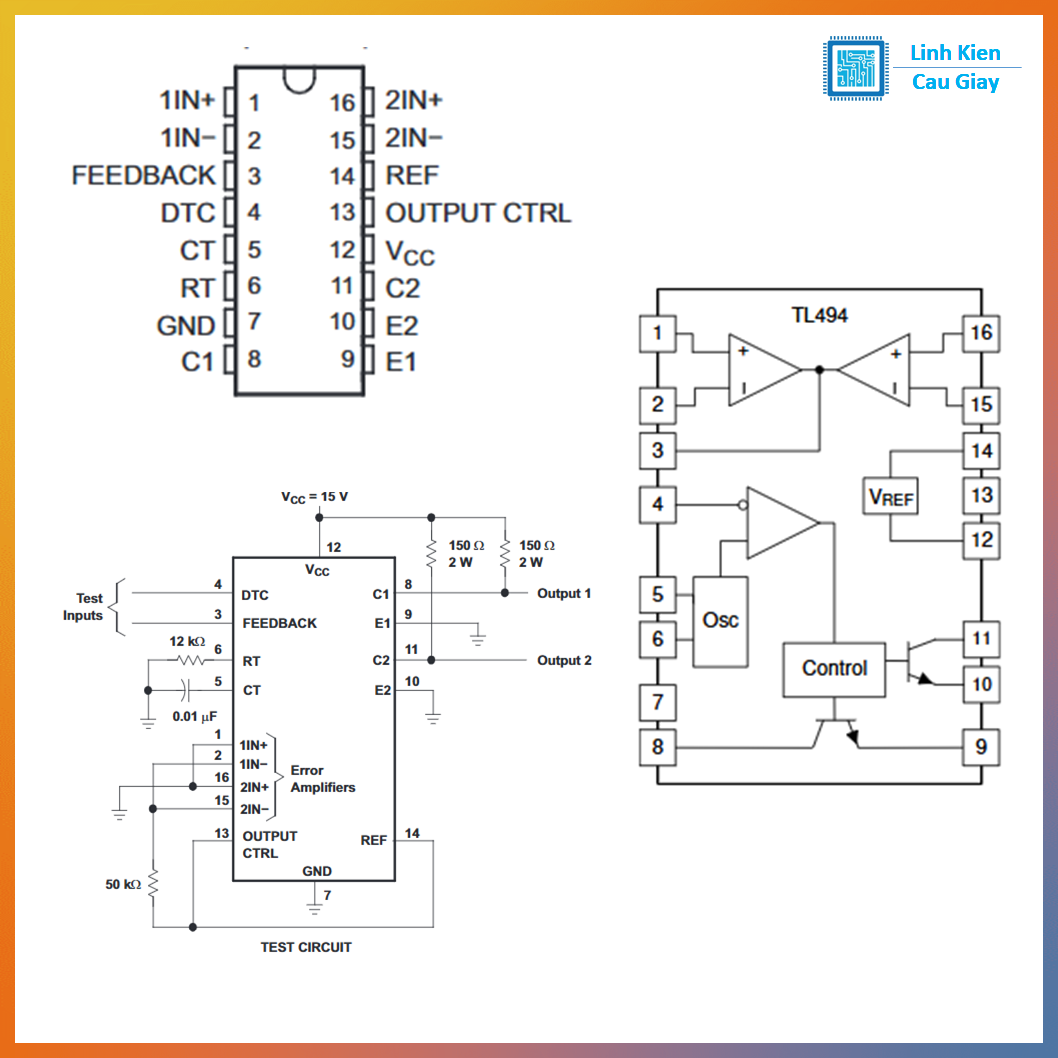

TL494C tích hợp đầy đủ khối chức năng để tạo PWM điều khiển nguồn xung: 2 error amplifier, oscillator RT/CT, dead-time control, flip-flop chia xung, tham chiếu 5V ±5% và mạch điều khiển ngõ ra. IC hỗ trợ cấu hình push-pull hoặc single-ended/parallel tuỳ cách nối chân OUTPUT CTRL
Đóng gói SOP-16 dễ hàn, phù hợp sửa nguồn tổ ong/board nguồn SMD, DIY nguồn xung công suất vừa (kết hợp tầng driver/MOSFET).

Ứng dụng

Nguồn tổ ong, nguồn xung AC/DC, DC/DC buck/boost (kết hợp tầng công suất)
Mạch inverter, mạch push-pull, mạch 1 nhánh (single-ended)
Sửa chữa nguồn xung, mạch điều khiển PWM trong thiết bị điện tử, DIY nguồn xung

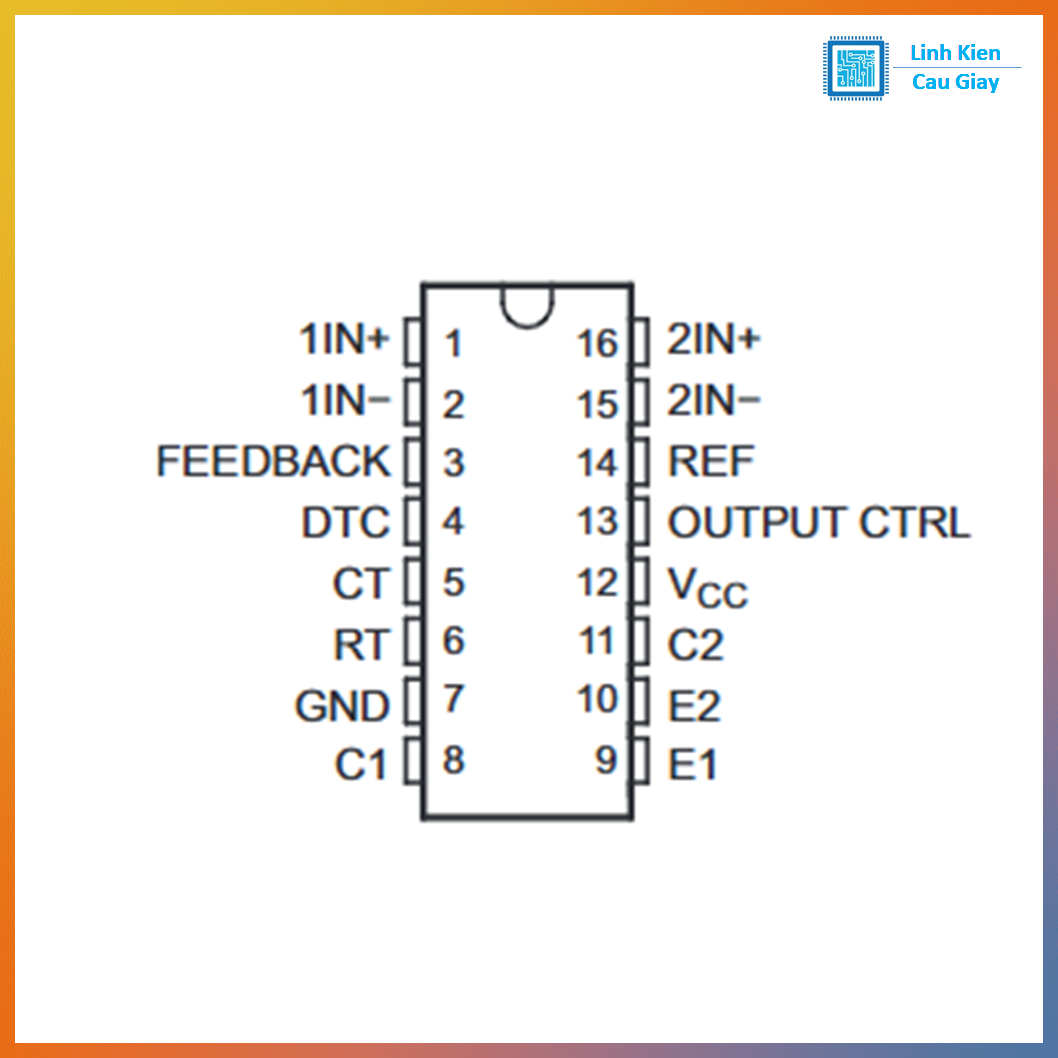

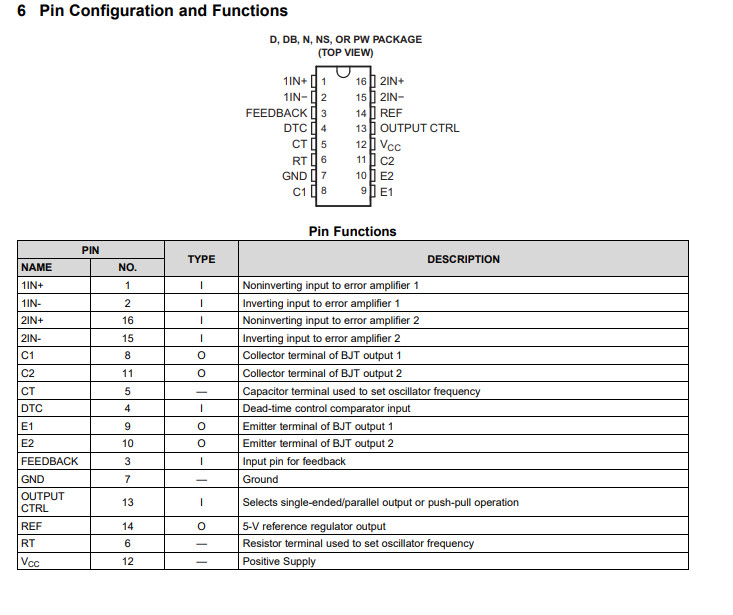

Sơ đồ chân

Pin 1: 1IN+ (ngõ + khuếch đại lỗi 1)
Pin 2: 1IN− (ngõ − khuếch đại lỗi 1)
Pin 3: FEEDBACK
Pin 4: DTC (Dead-Time Control)
Pin 5: CT (tụ đặt tần số)
Pin 6: RT (điện trở đặt tần số)
Pin 7: GND
Pin 8: C1 (collector transistor output 1)
Pin 9: E1 (emitter transistor output 1)
Pin 10: E2 (emitter transistor output 2)
Pin 11: C2 (collector transistor output 2)
Pin 12: VCC (nguồn nuôi)
Pin 13: OUTPUT CTRL (chọn push-pull hay single-ended/parallel)
Pin 14: REF (nguồn tham chiếu 5V)
Pin 15: 2IN− (ngõ − khuếch đại lỗi 2)
Pin 16: 2IN+ (ngõ + khuếch đại lỗi 2)

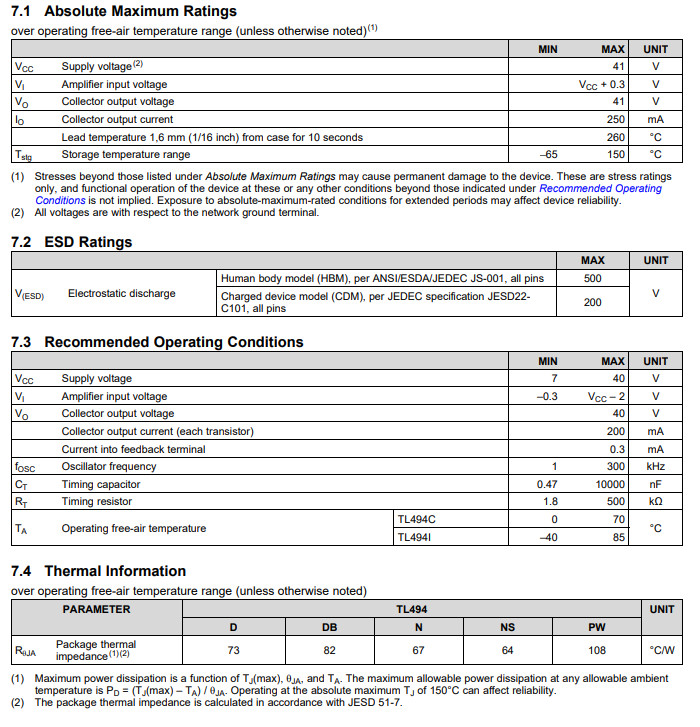

Thông số kĩ thuật

Điện áp nuôi VCC: 7V đến 40V
Tần số oscillator fOSC: 1kHz đến 300kHz (cài bằng RT/CT)
Điện áp tham chiếu REF: 4.75V đến 5.25V (5V ±5%)
Dòng ngõ ra transistor (mỗi transistor): 200mA
Chọn chế độ ngõ ra: push-pull hoặc single-ended/parallel qua OUTPUT CTRL

Hướng dẫn sử dụng

Cấp nguồn và chống nhiễu
Nối VCC (pin 12) và GND (pin 7), đặt tụ 100nF sát chân IC; REF (pin 14) là nguồn tham chiếu 5V để kéo các chân điều khiển.

Cài tần số PWM bằng RT/CT
Nối RT (pin 6) và CT (pin 5) để đặt fOSC. Trong single-ended thì tần số ngõ ra ≈ tần số oscillator; trong push-pull thì tần số ngõ ra bằng 1/2 tần số oscillator.

Chọn chế độ ngõ ra (rất hay bị đấu nhầm)
Single-ended/parallel: kéo OUTPUT CTRL (pin 13) xuống GND (2 transistor xuất song song)
Push-pull: nối OUTPUT CTRL (pin 13) lên VREF (pin 14) (2 transistor xuất luân phiên)

Chỉnh dead-time (chống trùng dẫn)
DTC (pin 4) kéo GND sẽ có dead-time tối thiểu ~3%; đưa điện áp vào DTC có thể tăng dead-time lên tới 100% (0V → ~3.3V).

Lưu ý tầng công suất
Ngõ ra TL494 là transistor BJT (C1/E1, C2/E2) để kích driver/MOSFET; nếu MOSFET lớn, nên dùng tầng đệm/driver để đóng cắt nhanh, giảm nóng và tăng hiệu suất.
