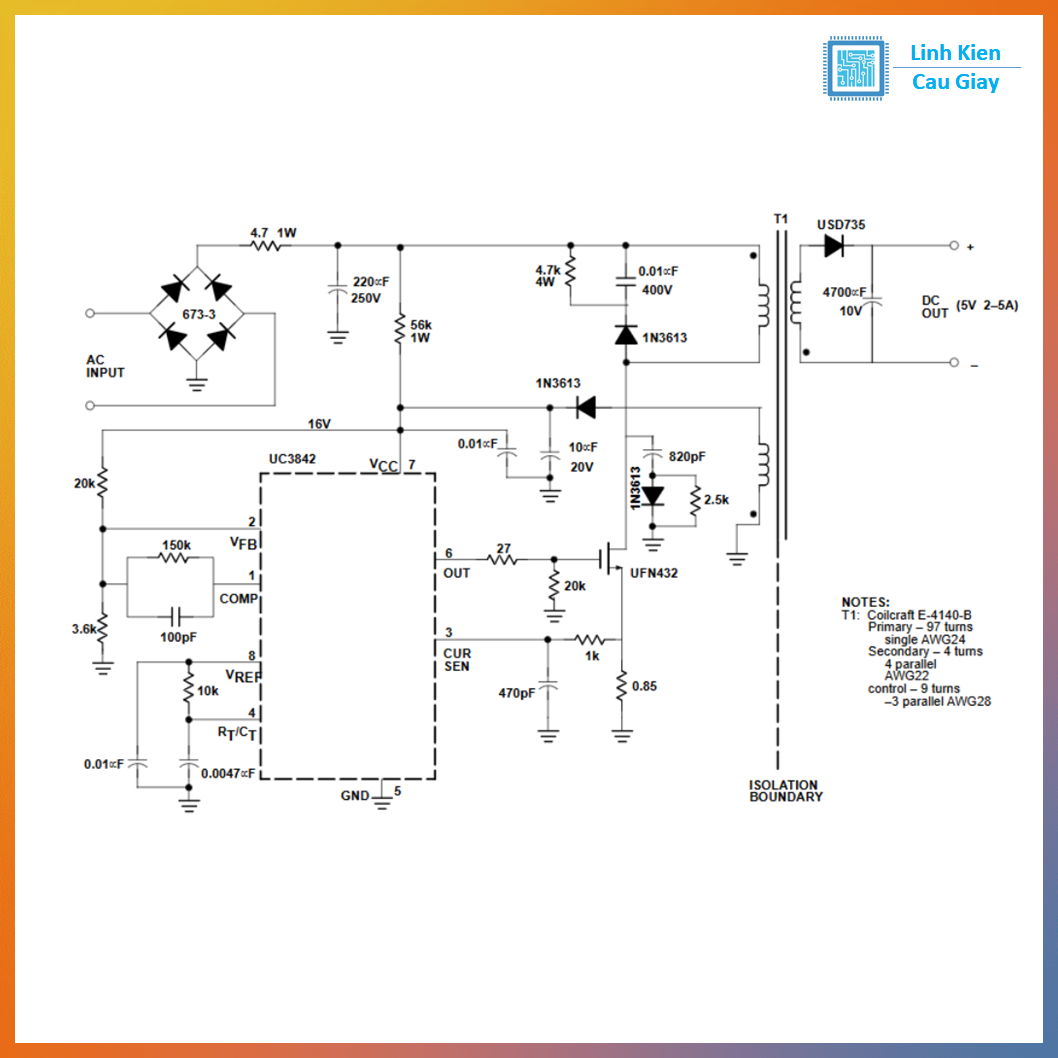

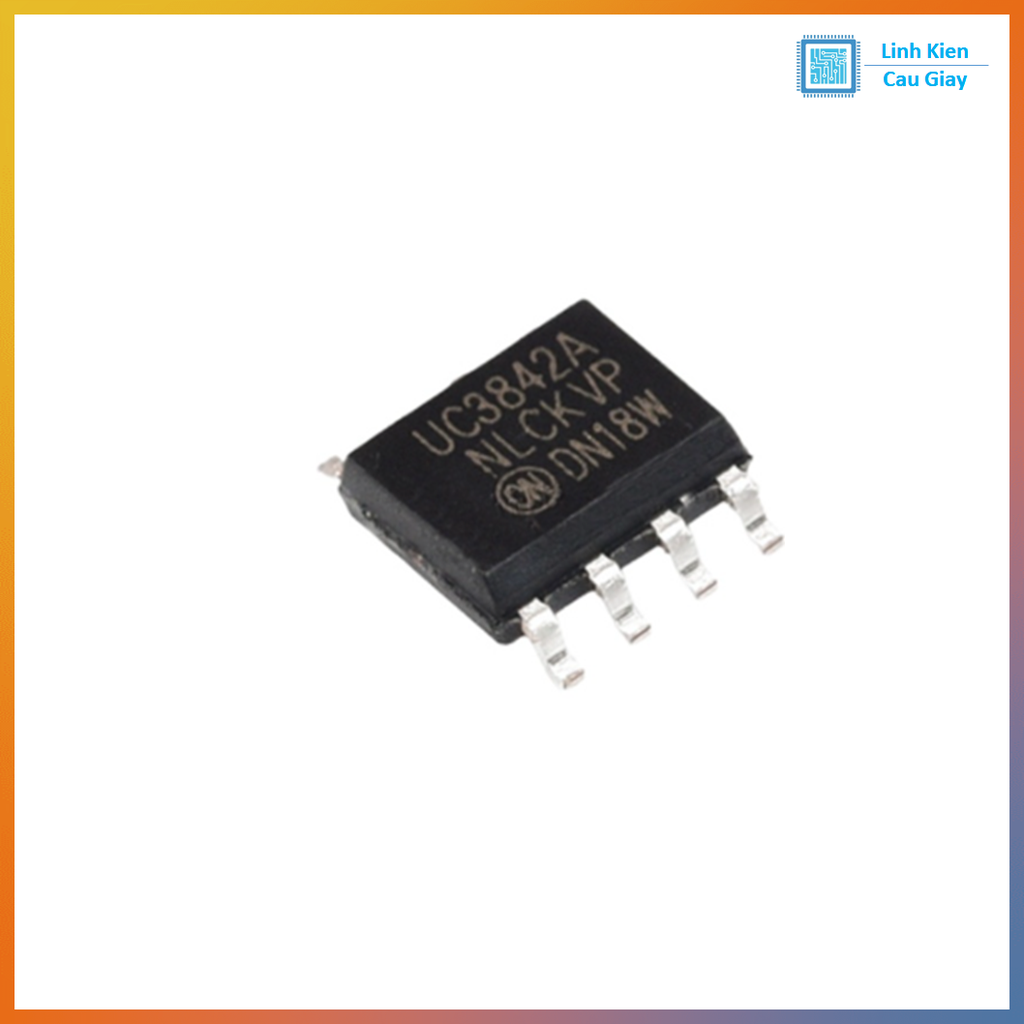

IC điều khiển nguồn xung UC3842 SMD SOP8

Mô tả sản phẩm

UC3842 SMD SOP-8 là IC điều khiển nguồn xung PWM chế độ dòng (current-mode), tần số làm việc đến ~500kHz, có VREF 5V, UVLO 16V/10V, driver gate MOSFET đến 1A peak – rất phổ biến cho nguồn flyback/offline & DC-DC

UC3842 SOP8 (SMD) là IC “huyền thoại” trong mạch nguồn xung SMPS nhờ thiết kế đơn giản, dễ chạy, linh kiện ngoài ít: có sẵn tham chiếu 5V, khuếch đại lỗi, so sánh dòng, dao động đặt tần số bằng RT/CT và ngõ ra totem-pole để kéo trực tiếp MOSFET. Dùng rất nhiều trong nguồn flyback cách ly, sạc, adapter, nguồn công nghiệp, nguồn DIY.

Điều khiển PWM chế độ dòng giúp đáp ứng tải tốt, bảo vệ giới hạn dòng theo chu kỳ
Tích hợp UVLO (khóa dưới áp) giúp nguồn khởi động/hoạt động ổn định
Ngõ ra driver MOSFET dạng totem-pole, dòng kéo/đẩy lớn (đến 1A peak)

Ứng dụng

Nguồn flyback cách ly: adapter, sạc, nguồn TV/đầu ghi, nguồn công nghiệp
Nguồn DC-DC công suất vừa (tùy thiết kế mạch công suất)
Mạch nguồn DIY: inverter nhỏ, nguồn cho ampli/LED (tùy topology)

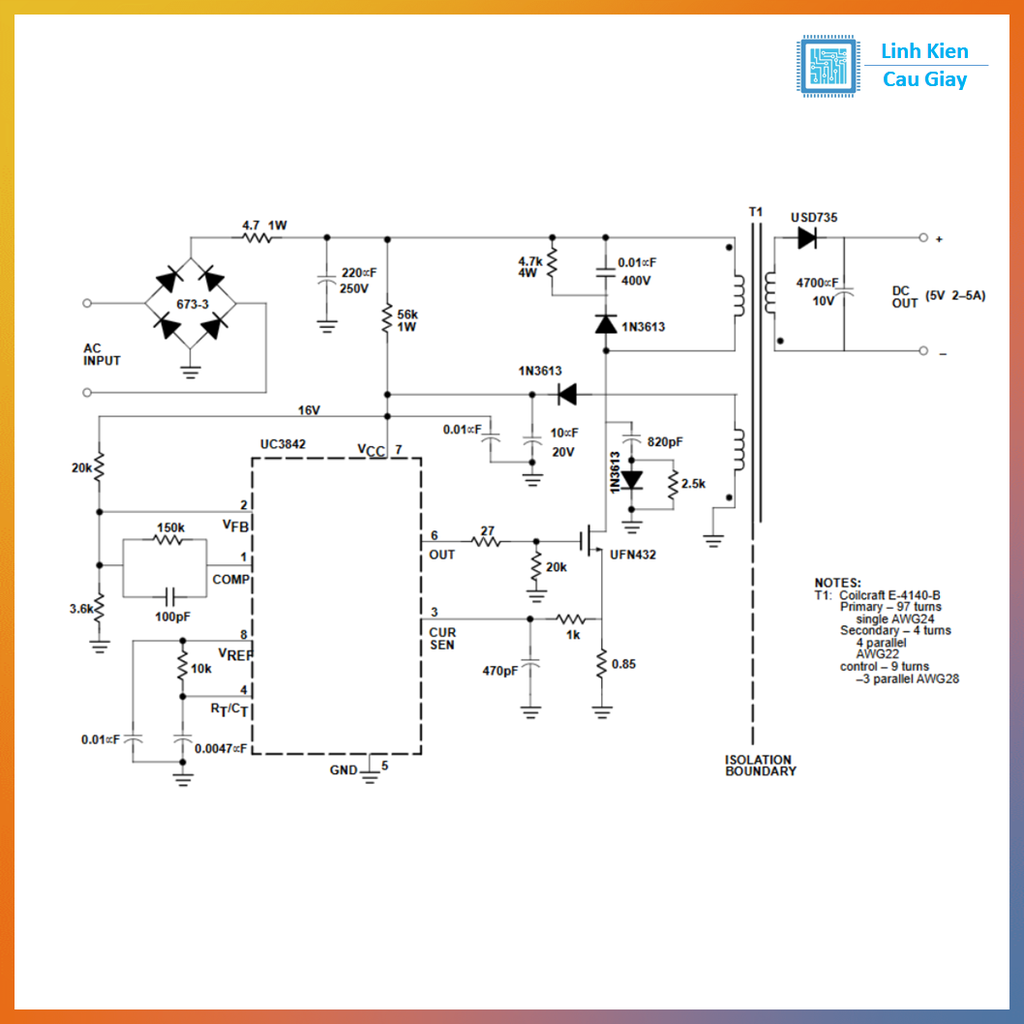

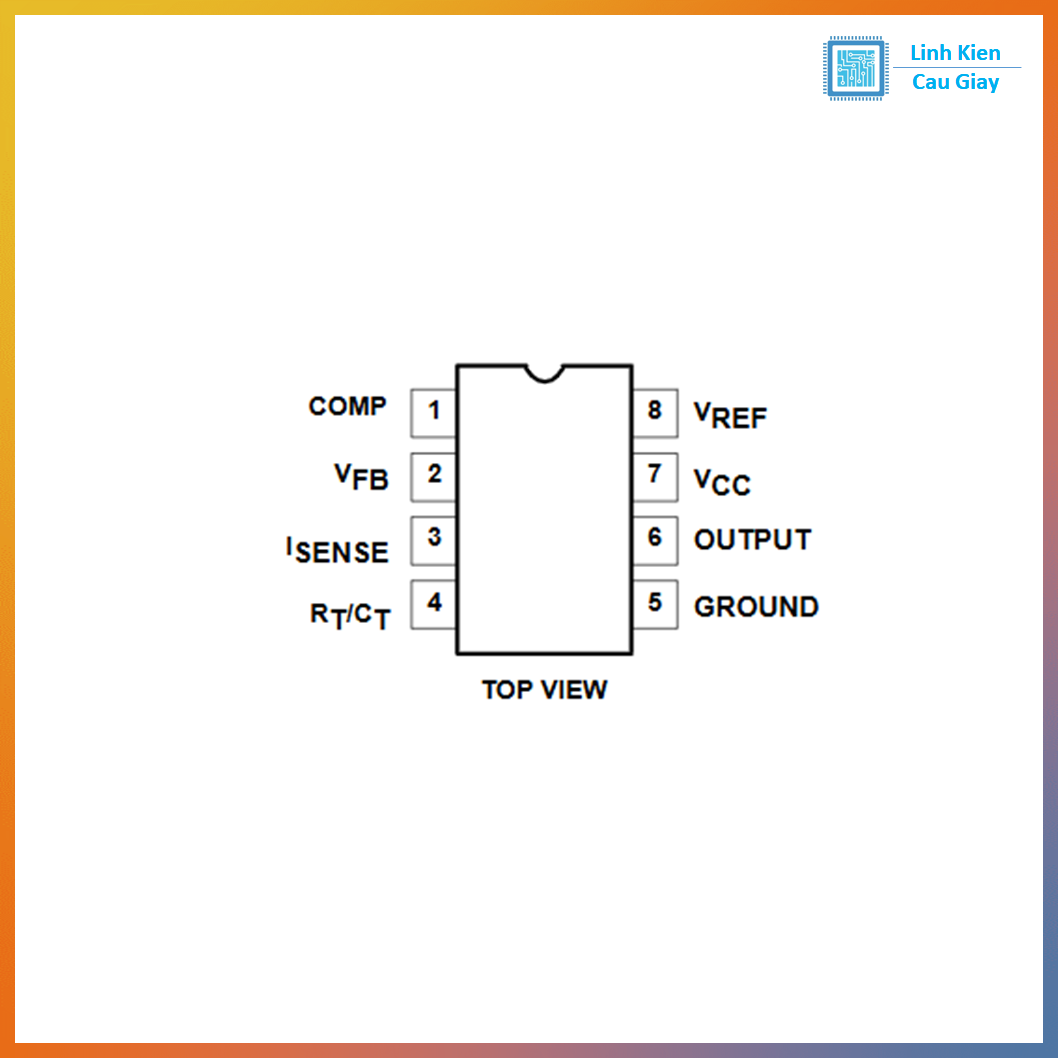

Sơ đồ chân

Pin 1: COMP (bù/ra khuếch đại lỗi)
Pin 2: VFB (phản hồi điện áp)
Pin 3: CS / Current Sense (cảm biến dòng)
Pin 4: RT/CT (đặt tần số dao động)
Pin 5: GND (mass)
Pin 6: OUT (ngõ ra driver MOSFET)
Pin 7: VCC (nguồn nuôi IC)
Pin 8: VREF 5V (nguồn tham chiếu 5V)

Thông số kĩ thuật

Kiểu điều khiển: Current-mode PWM controller
Tần số hoạt động: đến khoảng 500kHz (tùy thiết kế RT/CT)
UVLO UC3842: 16V (ON) / 10V (OFF)
Duty cycle: có thể tiến gần 100% (khác dòng UC3844/45 bị giới hạn)
VREF: 5.0V tham chiếu
Driver OUT: ±1.0A peak
Điện áp định mức (một số phiên bản): đến 30V
Đóng gói: SOP-8 / SMD

Hướng dẫn sử dụng

Kéo tụ lọc VCC sát chân IC (VCC-GND) để chống nhiễu và tránh reset
Chân RT/CT: lắp R từ VREF sang RT/CT và C từ RT/CT xuống GND để đặt tần số
Chân CS: lấy tín hiệu từ điện trở shunt/biến dòng để giới hạn dòng theo chu kỳ (rất quan trọng để bảo vệ)
Chân VFB/COMP: dùng opto + TL431 (nguồn cách ly) hoặc cầu chia áp (nguồn không cách ly) để hồi tiếp và bù ổn định
Chân OUT: qua điện trở gate để điều khiển MOSFET, layout đường xung ngắn nhất có thể để giảm ringing
