Mạch trạm hàn gia nhiệt C245, C470

Mô tả sản phẩm

Mạch trạm hàn gia nhiệt C245, C470 là bo điều khiển trạm hàn dùng cho tay hàn/lõi hàn hệ C245 và C470, hỗ trợ hiển thị màn hình màu, theo dõi nhiệt độ – điện áp – dòng điện – công suất trực quan. Sản phẩm phù hợp cho thợ sửa chữa điện tử, kỹ thuật viên, người dùng DIY có kinh nghiệm lắp ráp trạm hàn.

Linh kiện Cầu Giấy cung cấp mạch trạm hàn C245/C470 với thiết kế nhỏ gọn, dễ tích hợp vào vỏ hộp tự làm, hỗ trợ nguồn DC 24V hoặc 48V tùy cấu hình sử dụng.

Điểm nổi bật

• Hỗ trợ hệ tay hàn/lõi hàn C245, C470 (tay cầm có thể dùng chung theo cấu hình nhà bán)

• Màn hình màu hiển thị thông số rõ ràng

• Theo dõi được: nhiệt độ, điện áp, dòng điện, công suất

• Hỗ trợ điện áp rộng 15–58V

• Có cổng đế ngủ (sleep base) giúp tối ưu trải nghiệm sử dụng

• Phù hợp lắp trạm hàn DIY, sửa chữa và nâng cấp trạm hàn

Ứng dụng

Sản phẩm dùng cho các nhu cầu:

• Lắp trạm hàn DIY dùng tay hàn C245/C470

• Sửa chữa, thay thế bo điều khiển trạm hàn

• Nâng cấp trạm hàn hiện có lên màn hình hiển thị thông số

• Dùng trong sửa chữa điện tử dân dụng, công nghiệp nhẹ

• Xưởng kỹ thuật, phòng lab điện tử, kỹ thuật viên bảo trì

Sơ đồ chân

Sơ đồ chân cấp nguồn trên bo chính

• → Cực dương (+)

• PE → Dây tiếp địa (PE)

• → Cực âm (-)

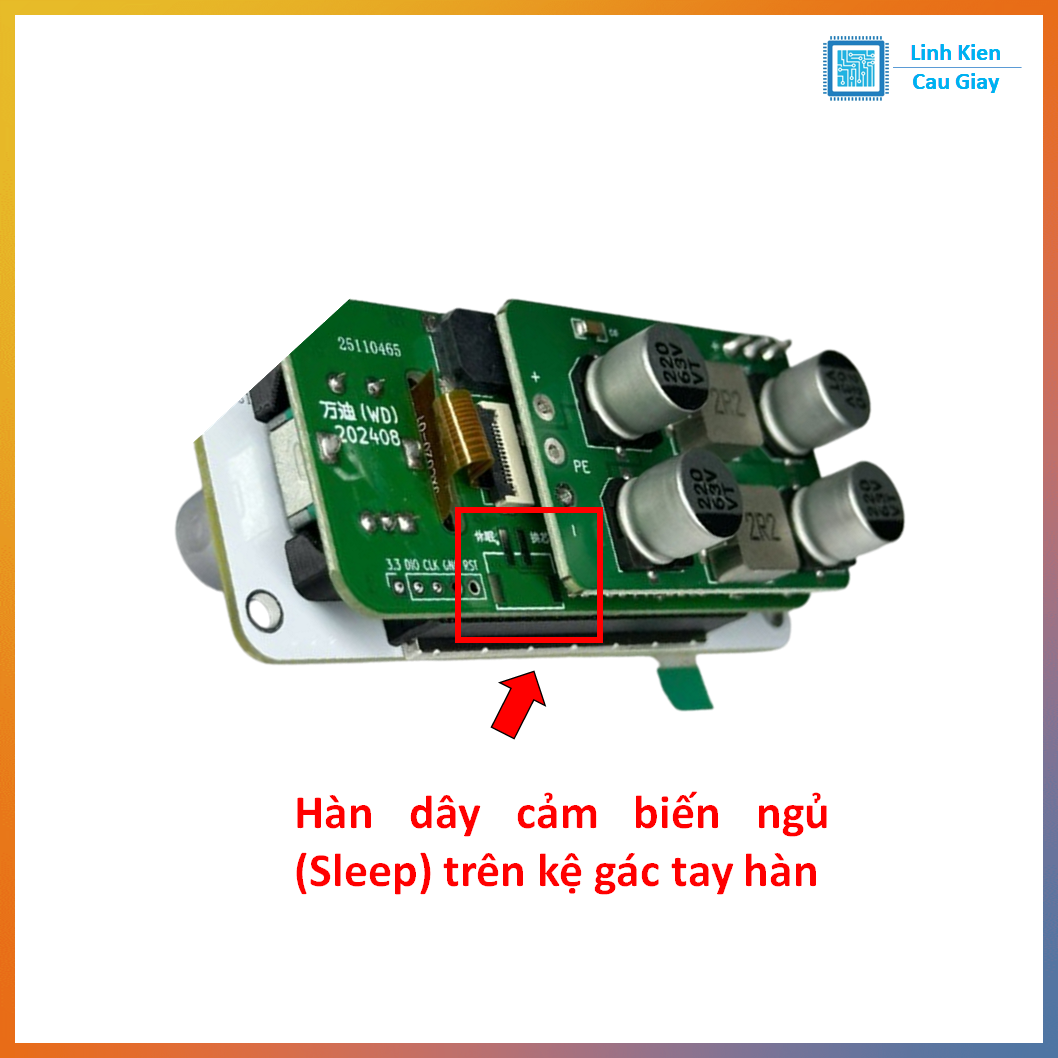

• → Cổng/giắc đế ngủ (Sleep Base)

Lưu ý đấu nối rất quan trọng

• Chỉ dùng nguồn DC 24V hoặc 48V

• Không dùng nguồn AC (xoay chiều) → dễ cháy mạch

• Không đấu ngược cực (+/-) → dễ cháy mạch

• Không cấp quá áp vượt mức cho phép

• Khuyến nghị lắp đặt: Chỉnh đúng điện áp nguồn trước, tắt nguồn rồi mới đấu dây vào bo điều khiển.

Thông số kĩ thuật

Thông số nguồn

• Điện áp hỗ trợ: 15–58V DC

• C245 yêu cầu: 24V, dòng từ 8A trở lên

• C470 yêu cầu: 48V, dòng từ 7A trở lên ( Mach C470 có thể nhận được tay C245 và C470)

• Bản 2 chức năng (dual): cần chuyển đổi 2 mức điện áp (hoặc dùng nguồn chỉnh được)

Một bộ có thể bao gồm:

• Bo điều khiển chính (mainboard)

• Nguồn

• Tay cầm

• Lõi phát nhiệt

• Có thể tùy chọn thêm: vỏ, nguồn, đế ngủ, lõi phát nhiệt

Hướng dẫn sử dụng

Bước 1: Chuẩn bị nguồn đúng chuẩn

• Nếu dùng C245: chuẩn bị nguồn 24V DC ≥ 8A

• Nếu dùng C470: chuẩn bị nguồn 48V DC ≥ 7A

• Kiểm tra kỹ điện áp trước khi cấp nguồn

Bước 2: Đấu dây bo chính

Đấu theo đúng thứ tự chân:

1. + (cực dương)

2. PE (tiếp địa)

3. - (cực âm)

4. Cắm đế ngủ (sleep base) nếu sử dụng

Bước 3: Kiểm tra trước khi bật máy

• Kiểm tra lại cực tính (+/-)

• Kiểm tra không dùng nhầm nguồn AC

• Đảm bảo dây siết chắc, không chạm chập

Bước 4: Khởi động và test

• Bật nguồn, quan sát màn hình hiển thị

• Kết nối tay hàn phù hợp

• Theo dõi nhiệt độ, điện áp, dòng và công suất trên màn hình

• Test gia nhiệt ở mức nhiệt phù hợp

Bước 5: Lưu ý khi tắt máy / thao tác lại

• Sau khi tắt máy, chờ khoảng 2 giây rồi mới thao tác tiếp (rút/cắm, chỉnh lại)

• Giúp hạn chế dòng dư/xung điện ảnh hưởng vi xử lý

• Lưu ý quan trọng về bảo hành / đổi trả (theo dữ liệu nhà bán)

• Hàng dùng cho hàn, sau khi sử dụng có thể không hỗ trợ đổi trả

• Bo điều khiển chính có thể không bảo hành tùy điều kiện nhà bán

• Trường hợp cháy máy hoặc lỗi do thao tác người dùng thường không hỗ trợ hậu mãi

• Nên đọc kỹ hướng dẫn trước khi lắp và sử dụng

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng

Tại sao chọn mua tại Linh Kiện Cầu Giấy?

✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận

✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu

✅ Cam kết linh kiện chính hãng, đúng mô tả

✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker
