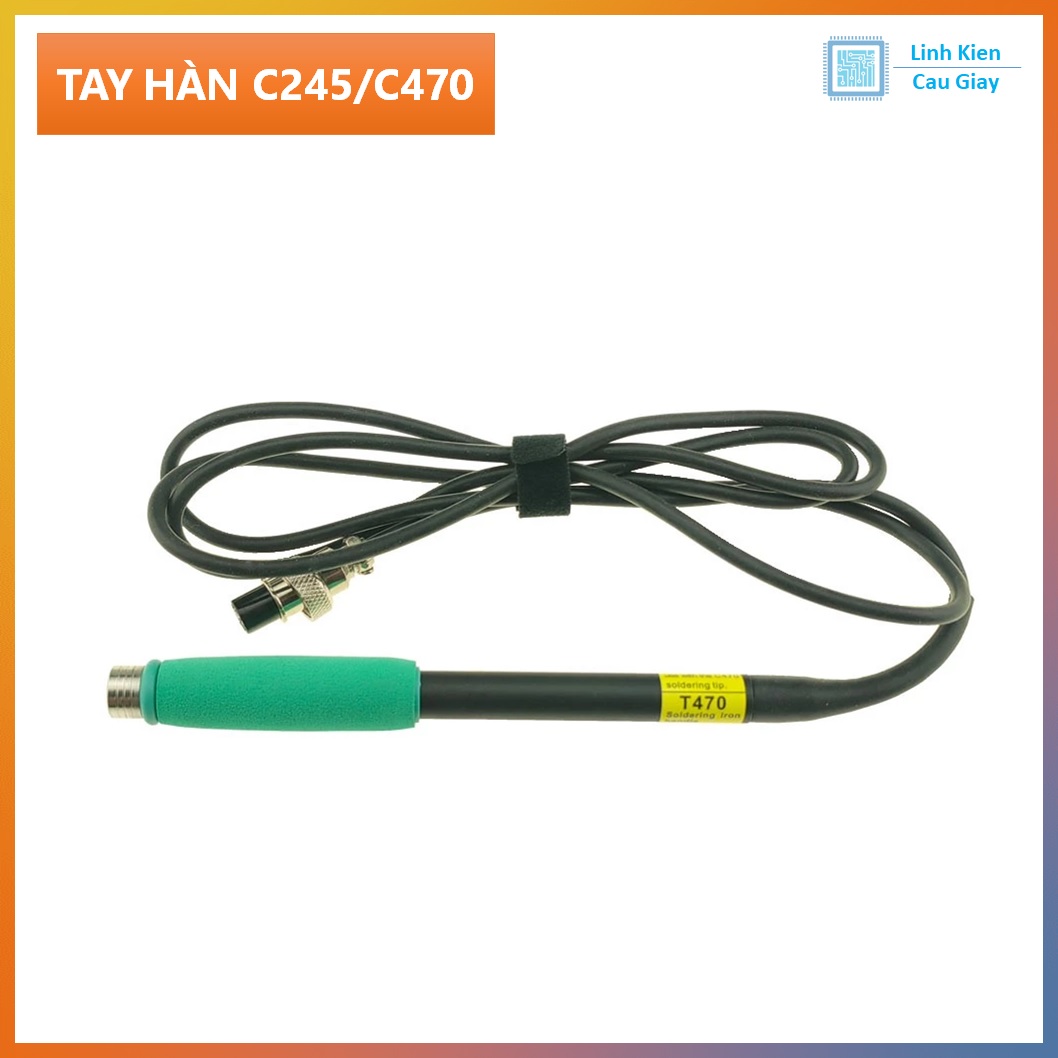

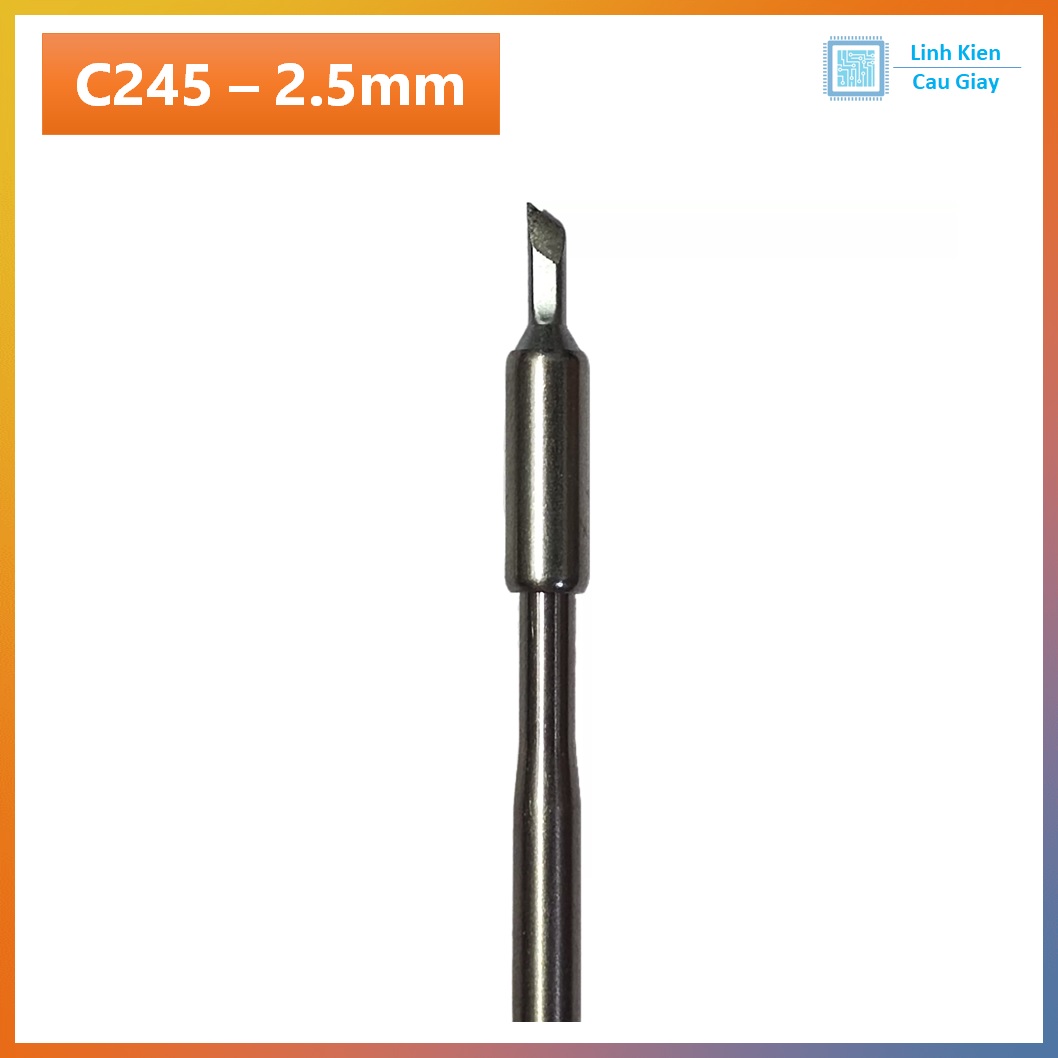

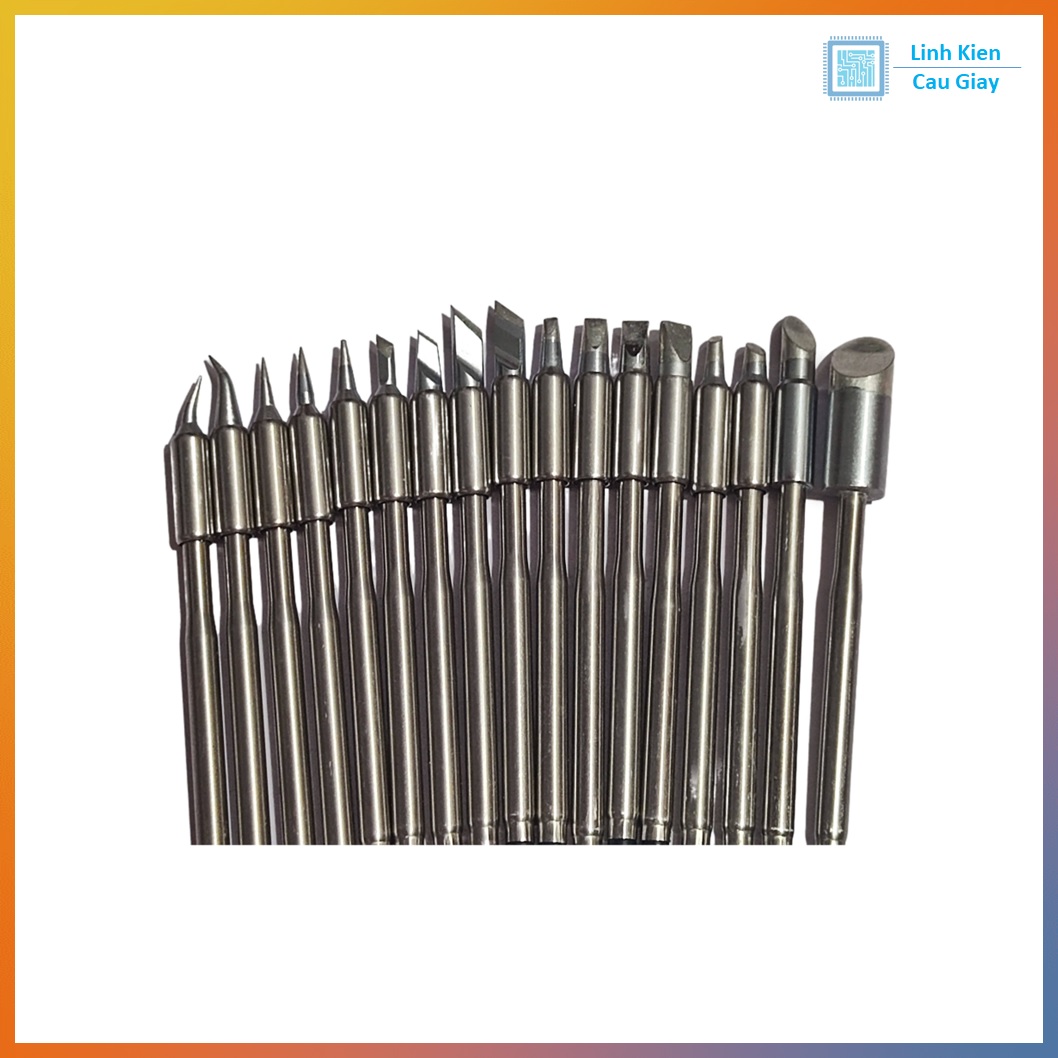

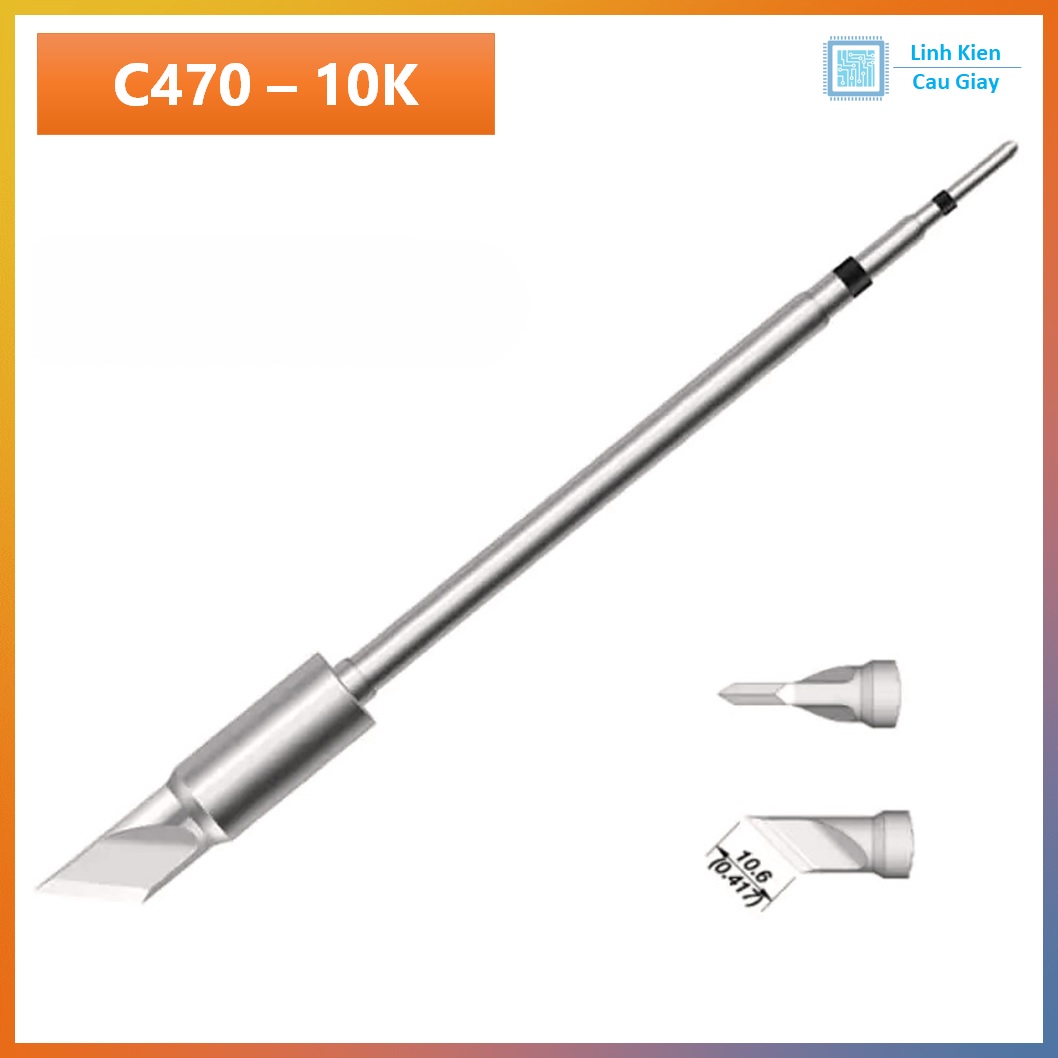

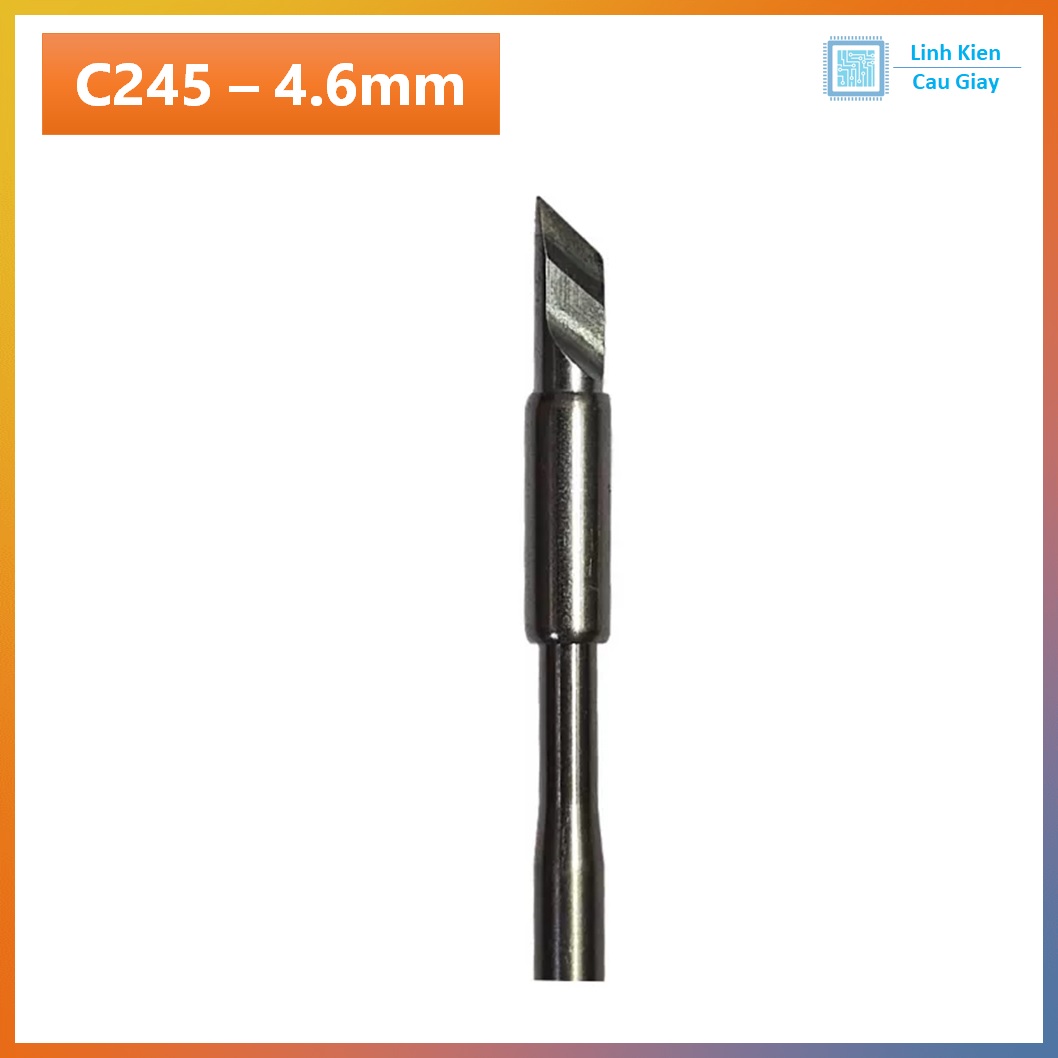

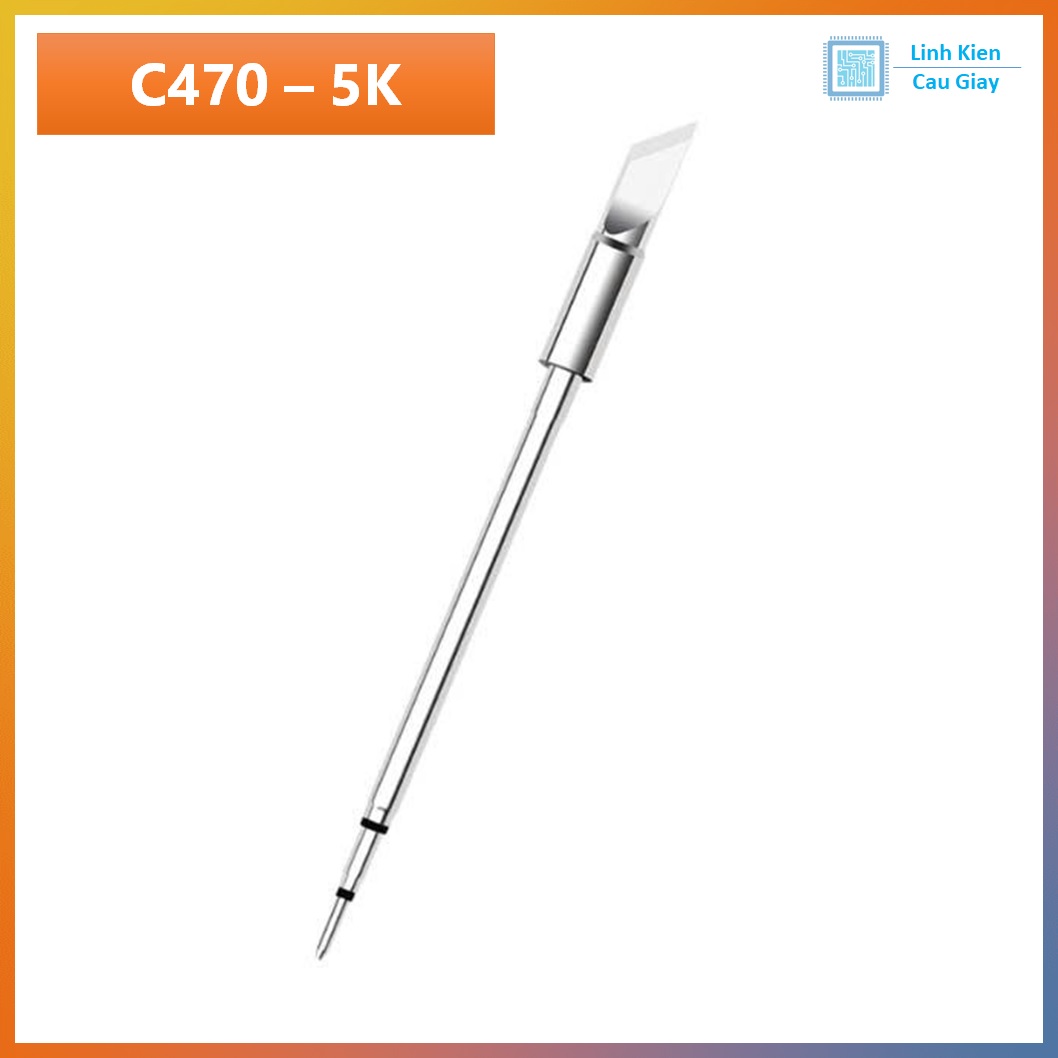

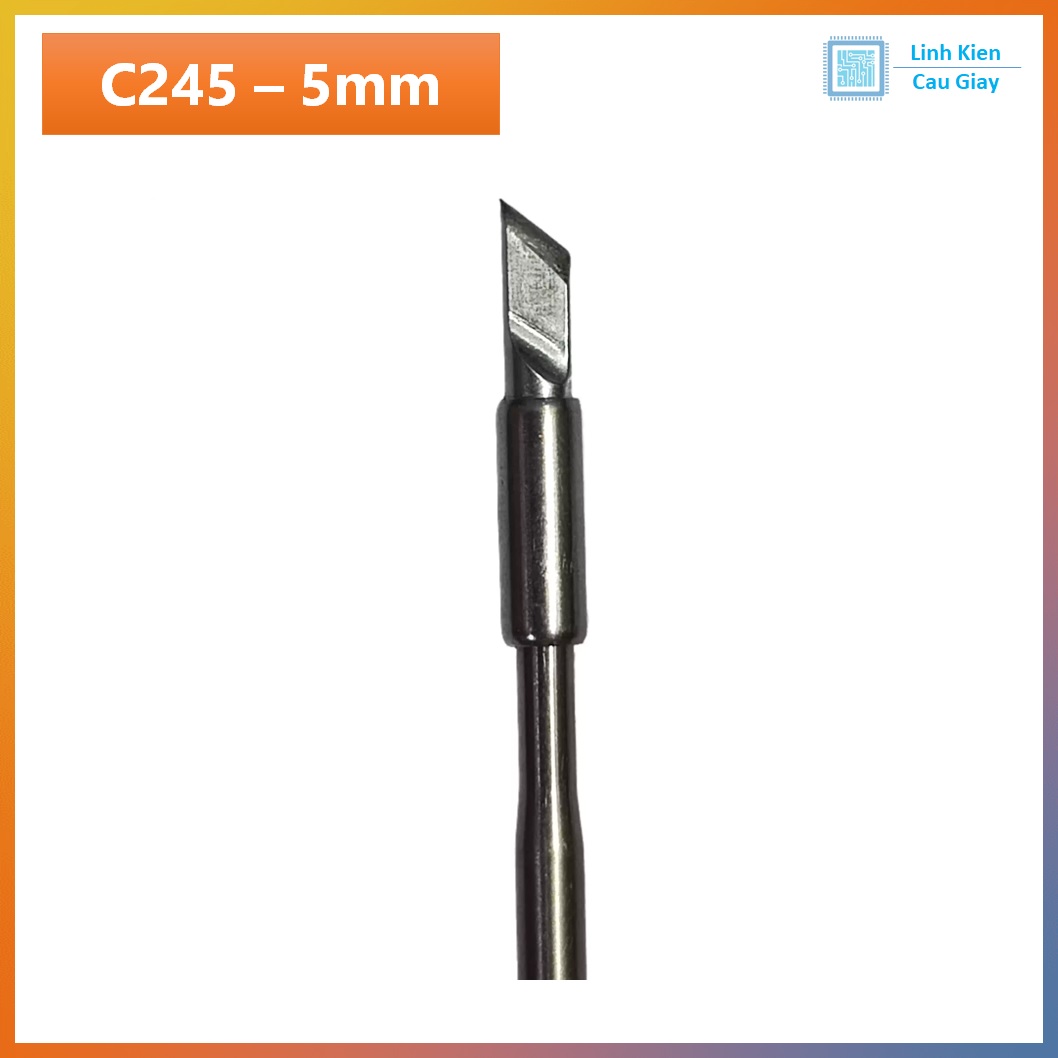

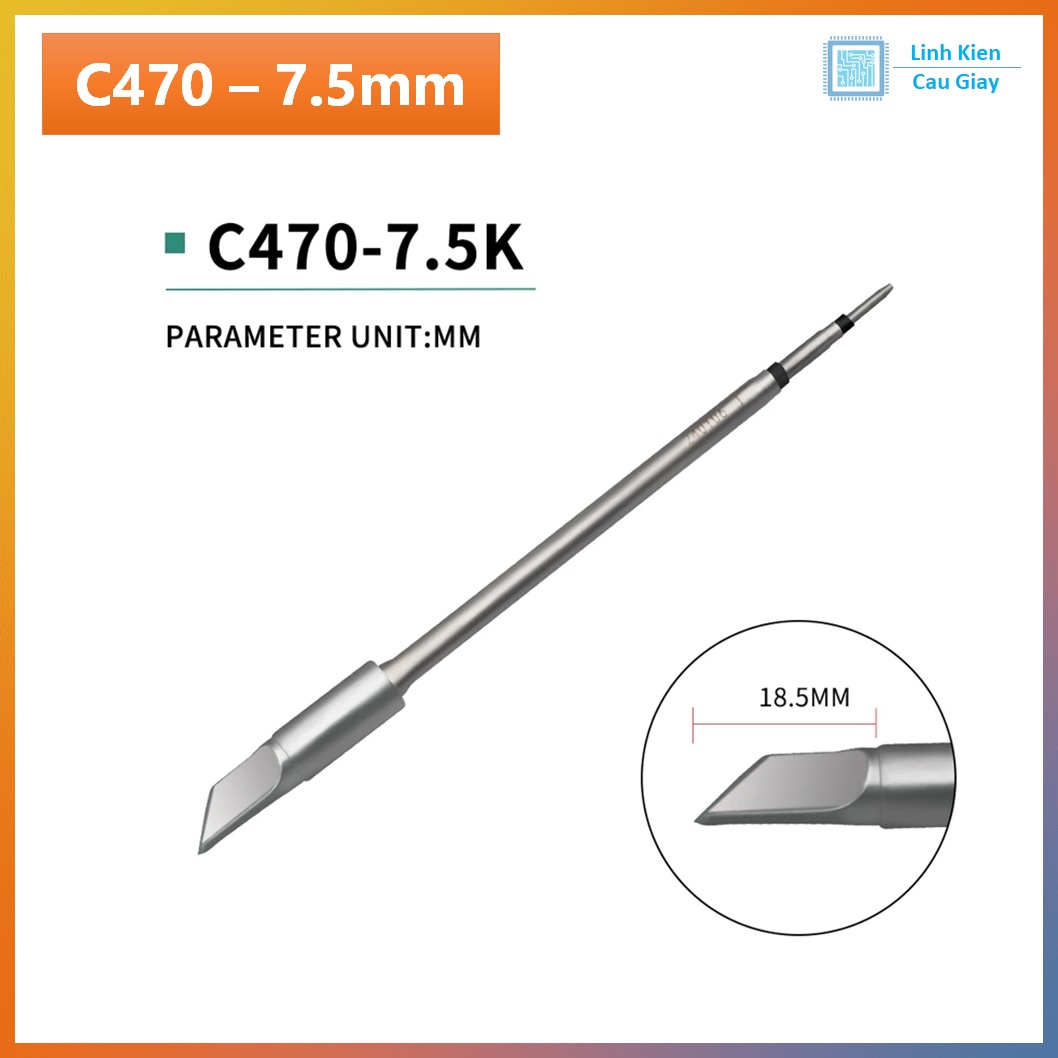

Tay hàn, tip hàn C245, 470

Mô tả sản phẩm

Lõi phát nhiệt mỏ hàn C245/C210/C470 là linh kiện thay thế dùng cho nhiều dòng trạm hàn (soldering station) phổ biến, cho khả năng gia nhiệt nhanh, độ nhạy cao, hỗ trợ thao tác hàn ổn định. Sản phẩm phù hợp cho nhu cầu sửa chữa điện tử, DIY, kỹ thuật viên bảo trì, làm việc với bo mạch, linh kiện SMD/THT.

Linh kiện Cầu Giấy cung cấp lõi phát nhiệt mỏ hàn tương thích với nhiều dòng máy hàn và nhiều hãng, giúp người dùng dễ dàng thay thế khi lõi cũ suy hao hiệu suất.

Điểm nổi bật

• Tương thích nhiều dòng trạm hàn phổ biến

• Gia nhiệt nhanh, đáp ứng tốt

• Hỗ trợ các hệ tip thông dụng: C210 / C245 / C470

• Phù hợp sửa chữa điện tử, hàn mạch, bảo trì kỹ thuật

• Dễ kiểm tra bằng điện trở trước khi lắp sử dụng

Lưu ý quan trọng (theo dữ liệu nhà bán)

• Vui lòng đọc kỹ hướng dẫn trước khi dùng

• Nhận hàng cần kiểm tra điện trở trước khi lắp máy

• Sau khi đã lắp máy gia nhiệt / lên thiếc, sản phẩm không hỗ trợ đổi trả 7 ngày không lý do

• Lõi phát nhiệt không bảo hành

• Không khuyến nghị dùng cho main DIY (nguy cơ cháy lõi cao) – nên hỏi kỹ người bán trước khi mua

Ứng dụng

Sản phẩm dùng để thay thế/sửa chữa cho:

• Trạm hàn điện tử dùng hệ C210 / C245 / C470

• Công việc hàn linh kiện điện tử dân dụng

• Sửa chữa bo mạch, thiết bị điện tử

• Bảo trì thiết bị, DIY kỹ thuật

• Thợ kỹ thuật, cửa hàng sửa chữa, phòng lab điện tử

Sơ đồ chân

Lưu ý: Lõi phát nhiệt của các hệ tay hàn có thể khác bố trí tiếp điểm tùy tay cầm/trạm hàn. Phần dưới đây là mô tả chức năng cơ bản, không thay thế sơ đồ chân riêng của từng model.

Cấu tạo kết nối cơ bản của lõi phát nhiệt mỏ hàn

• 2 chân cấp nhiệt (Heater): cấp điện cho phần tử gia nhiệt

• Chân cảm biến nhiệt (Sensor/Feedback): phản hồi nhiệt độ về mạch điều khiển (tùy hệ)

• Tiếp điểm mass/ground (nếu có): giảm nhiễu, an toàn ESD (tùy thiết kế tay cầm)

Khuyến nghị

• Kiểm tra đúng chuẩn lõi C210 / C245 / C470 trước khi lắp

• Không đấu sai cực/chân theo tay cầm vì có thể làm hỏng lõi hoặc mạch điều khiển

• Nên đo điện trở bằng đồng hồ trước khi đưa vào máy

Thông số kĩ thuật

Chuẩn tương thích

• Dòng hỗ trợ: C210 / C245 / C470 (tùy phiên bản đặt mua)

• Loại linh kiện: Lõi phát nhiệt mỏ hàn / heating core (thay thế)

Điện trở tham khảo (theo dữ liệu bạn cung cấp)

• C210 series: 1.5 – 2.2Ω

• C245 series: 2.3 – 3Ω

• C470 series: 6.5 – 8Ω

Đặc tính

• Độ nhạy cao

• Công suất lớn (phụ thuộc trạm hàn / nguồn điều khiển)

• Dùng cho trạm hàn phổ biến và nhiều hãng

Lưu ý kỹ thuật

• Sai điện trở chuẩn có thể gây:

  • Nhiệt lên không ổn định

  • Báo lỗi trạm hàn

  • Quá nhiệt / hư lõi

• Không dùng cho một số main DIY có rủi ro cháy lõi cao

Hướng dẫn sử dụng

Bước 1: Kiểm tra trước khi lắp

• Kiểm tra ngoại quan lõi phát nhiệt (không cong, nứt, gãy)

• Dùng đồng hồ đo điện trở:

  • C210: 1.5–2.2Ω

  • C245: 2.3–3Ω

  • C470: 6.5–8Ω

Bước 2: Lắp vào tay hàn / trạm hàn

• Tắt nguồn trạm hàn hoàn toàn

• Lắp đúng loại lõi theo tay cầm tương thích

• Đảm bảo tiếp điểm sạch, tiếp xúc tốt

Bước 3: Khởi động và thử nhiệt

• Bật nguồn, tăng nhiệt từ từ

• Kiểm tra khả năng gia nhiệt

• Thử lên thiếc nhẹ để kiểm tra độ bám thiếc

Bước 4: Sử dụng và bảo quản

• Không va đập mạnh đầu hàn/lõi

• Không dùng sai trạm hàn hoặc sai điện áp/công suất

• Sau khi dùng, để nguội rồi mới tháo/lắp

Cảnh báo quan trọng

• Sau khi đã gia nhiệt hoặc lên thiếc, sản phẩm không hỗ trợ đổi trả 7 ngày không lý do

• Lõi phát nhiệt không bảo hành

• Với main DIY, nên hỏi trước để tránh rủi ro cháy lõi

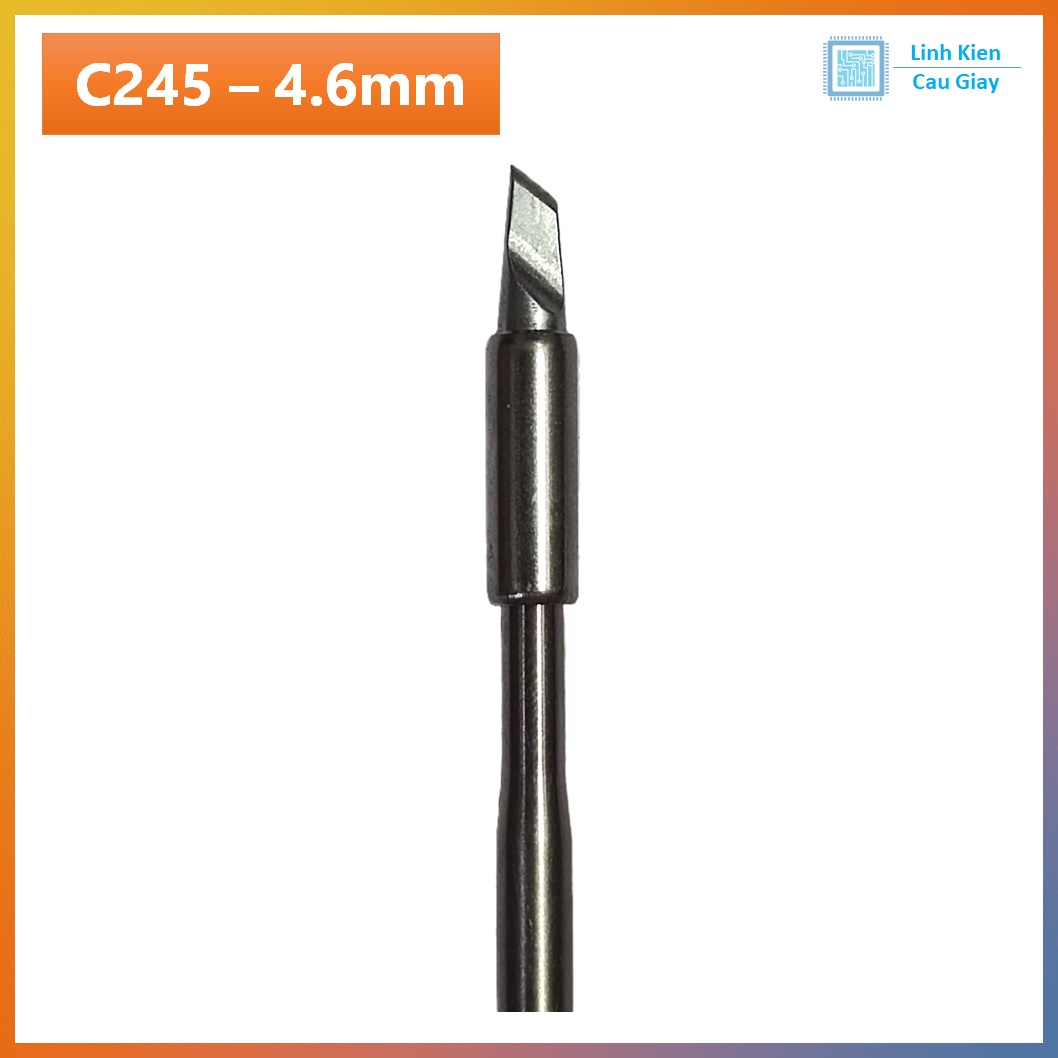

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
