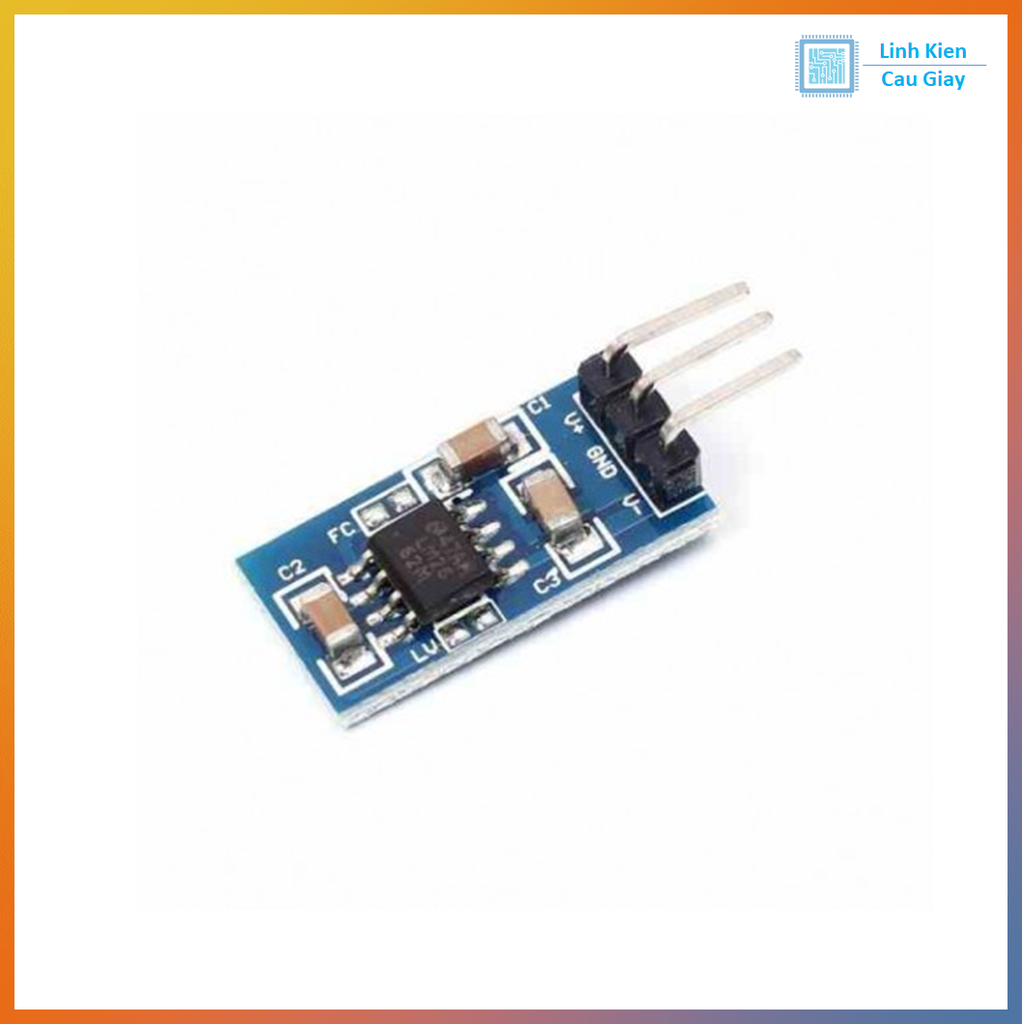

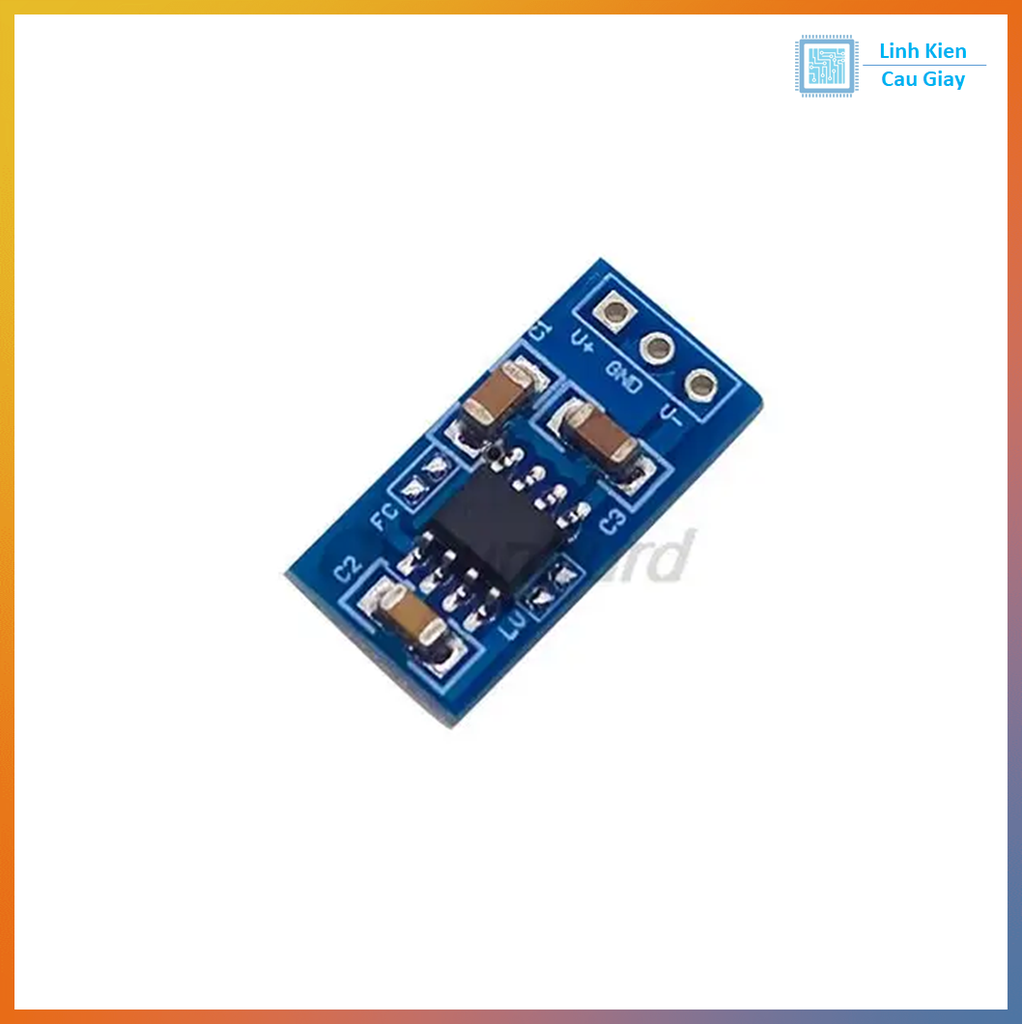

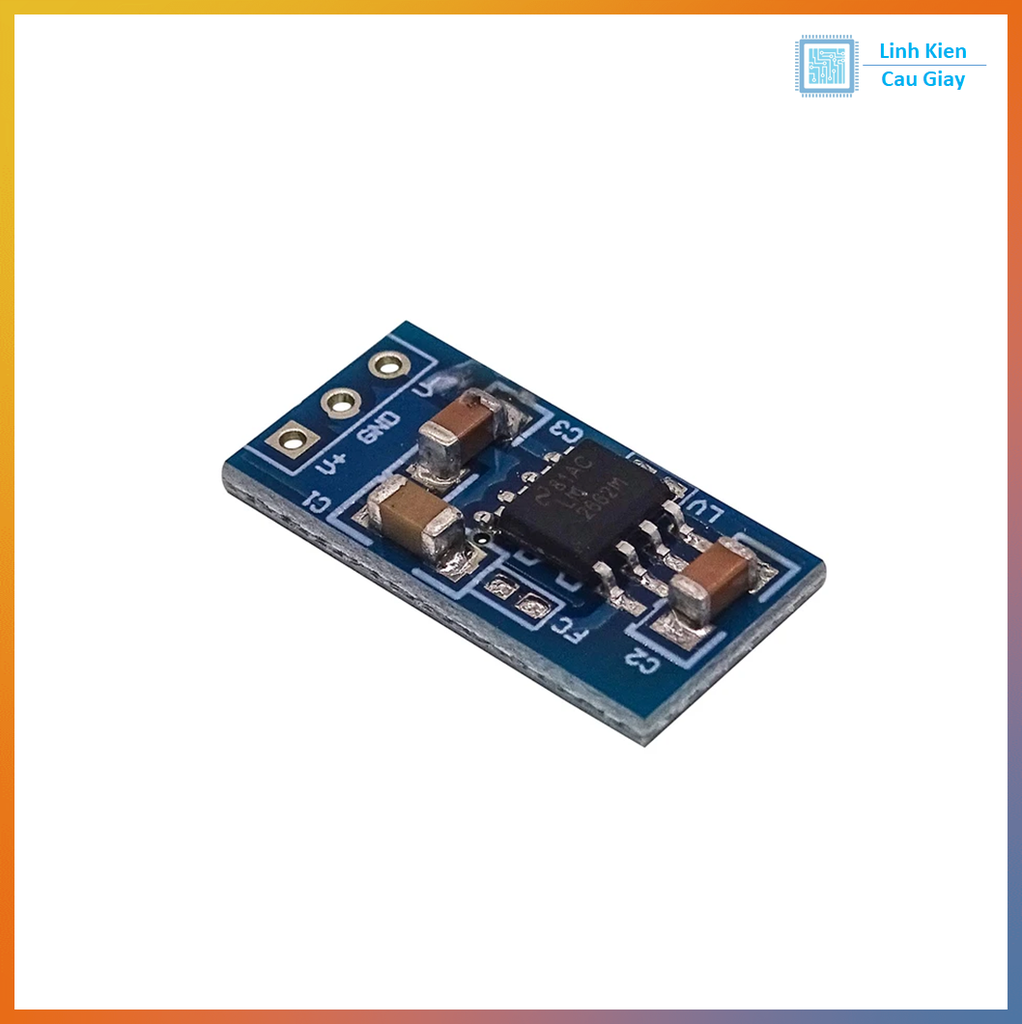

Module chuyển đổi điện áp dương sang âm LM7660

Mô tả sản phẩm

Module chuyển đổi điện áp dương sang âm LM7660 là một mạch tích hợp IC chuyên dụng, có khả năng tạo ra điện áp âm từ điện áp dương đầu vào. Ví dụ: cấp nguồn +5V, đầu ra sẽ là -5V (dùng cho tải nhỏ). Đây là giải pháp gọn nhẹ, tiết kiệm chi phí khi cần nguồn đối xứng ±V trong các mạch op-amp, ADC/DAC hoặc mạch analog khác.

Module được thiết kế nhỏ gọn, dễ sử dụng, chỉ cần cấp nguồn dương vào là có thể lấy ra điện áp âm tương ứng.

Ứng dụng

Cung cấp nguồn âm cho mạch op-amp, khuếch đại tín hiệu.
Dùng trong mạch xử lý âm thanh cần ±V.
Ứng dụng trong mạch ADC, DAC, cảm biến analog.
Thí nghiệm, học tập về mạch chuyển đổi DC-DC.
Các thiết bị điện tử nhỏ gọn, cần điện áp âm đối xứng

Sơ đồ chân

VCC: cấp nguồn dương đầu vào (3V ~ 10V).
GND: nối mass.
VOUT: điện áp âm đầu ra (ngược cực so với VCC).

Thông số kĩ thuật

IC sử dụng: LM7660.
Điện áp đầu vào: 1.5V – 10V DC.
Điện áp đầu ra: đối xứng với nguồn vào (VD: vào +5V, ra -5V).
Dòng tải tối đa: ~20mA (ở 5V).
Tần số chuyển mạch: ~10kHz.
Hiệu suất: khoảng 90% (tùy tải).
Kích thước module: nhỏ gọn ~2cm × 1.5cm.

Hướng dẫn sử dụng

Kết nối nguồn dương từ 3V đến 10V vào chân VCC, nối mass vào GND.
Lấy điện áp âm tại chân VOUT so với GND.
Chỉ dùng cho tải nhỏ, không phù hợp cấp nguồn cho motor hoặc mạch tiêu thụ dòng lớn.
Nếu cần dòng lớn hơn, nên sử dụng các IC chuyển đổi khác như ICL7660A hoặc module DC-DC đối xứng chuyên dụng.
