Module nguồn DIY cảm ứng LED điều khiển bật tắt, độ sáng

Mô tả sản phẩm

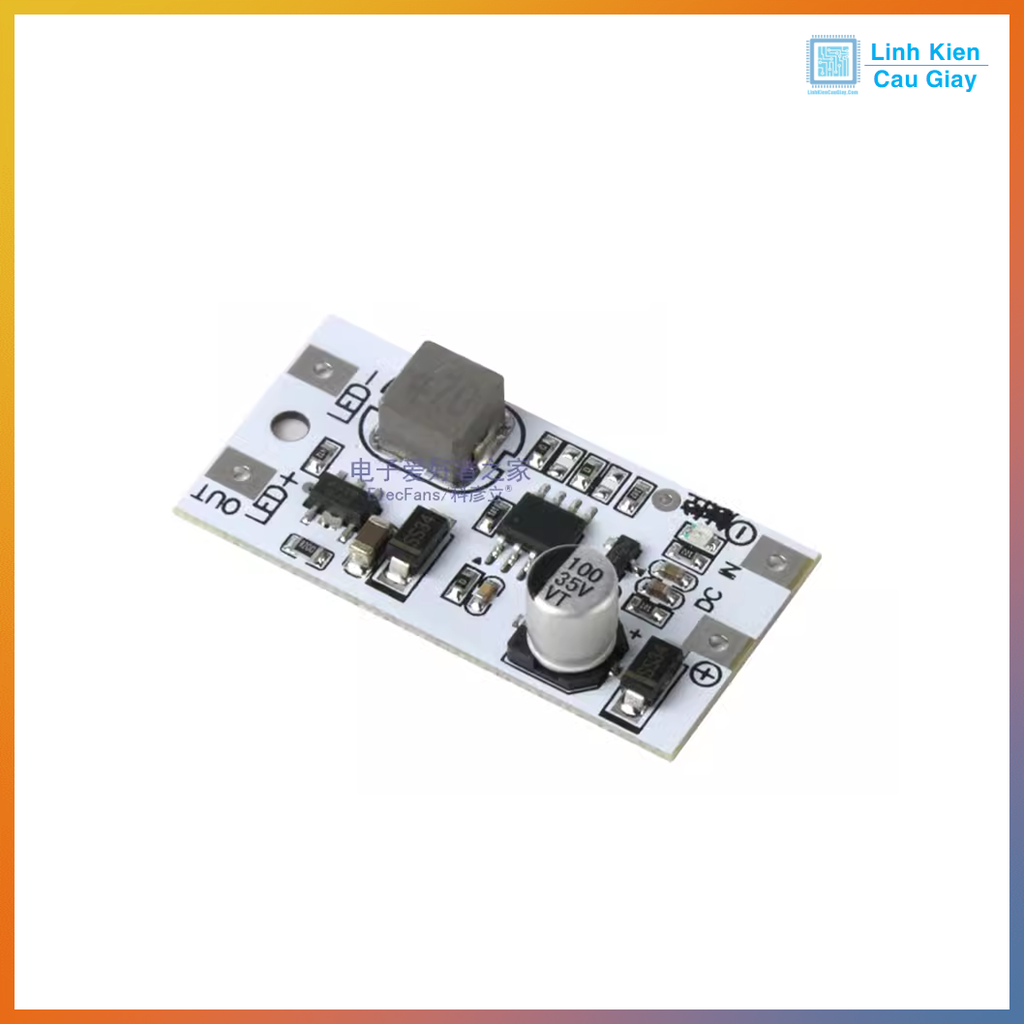

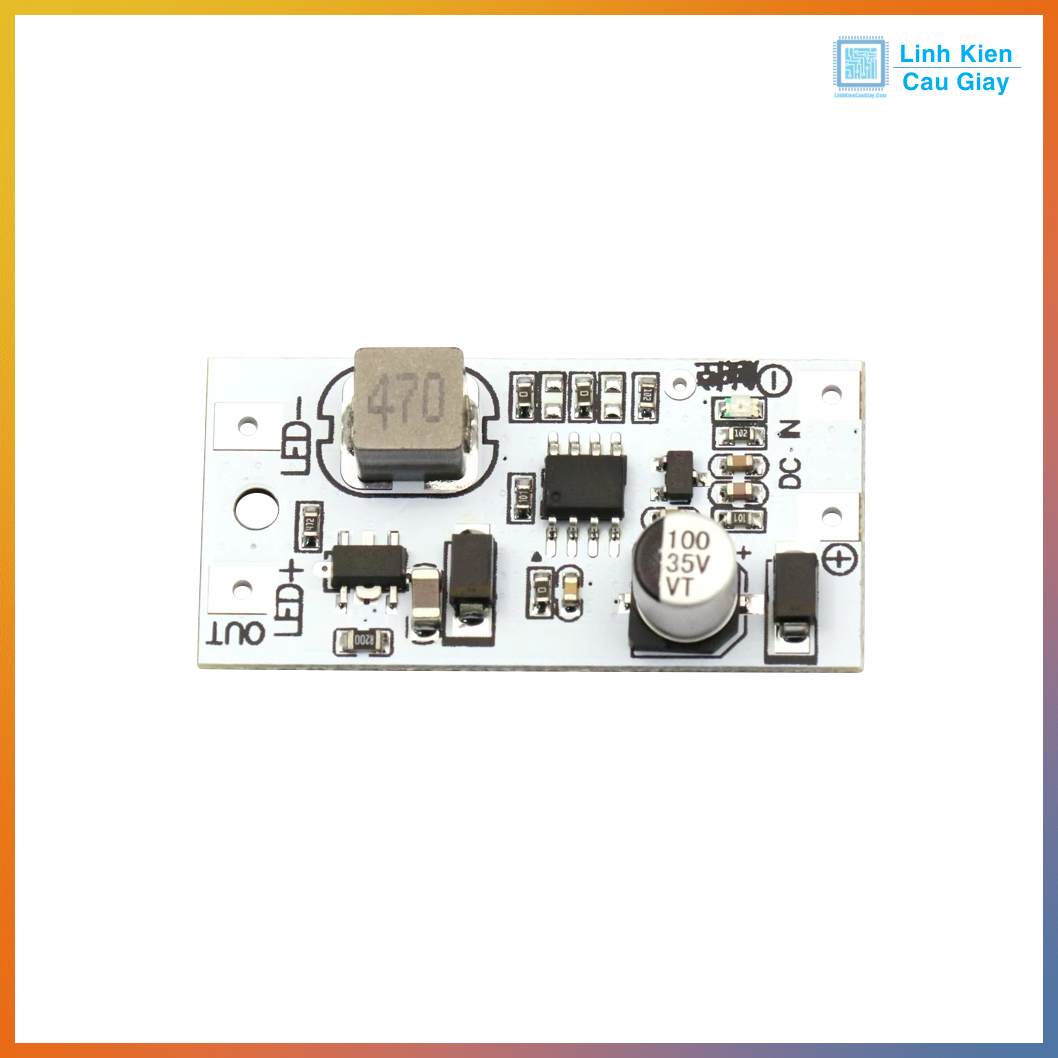

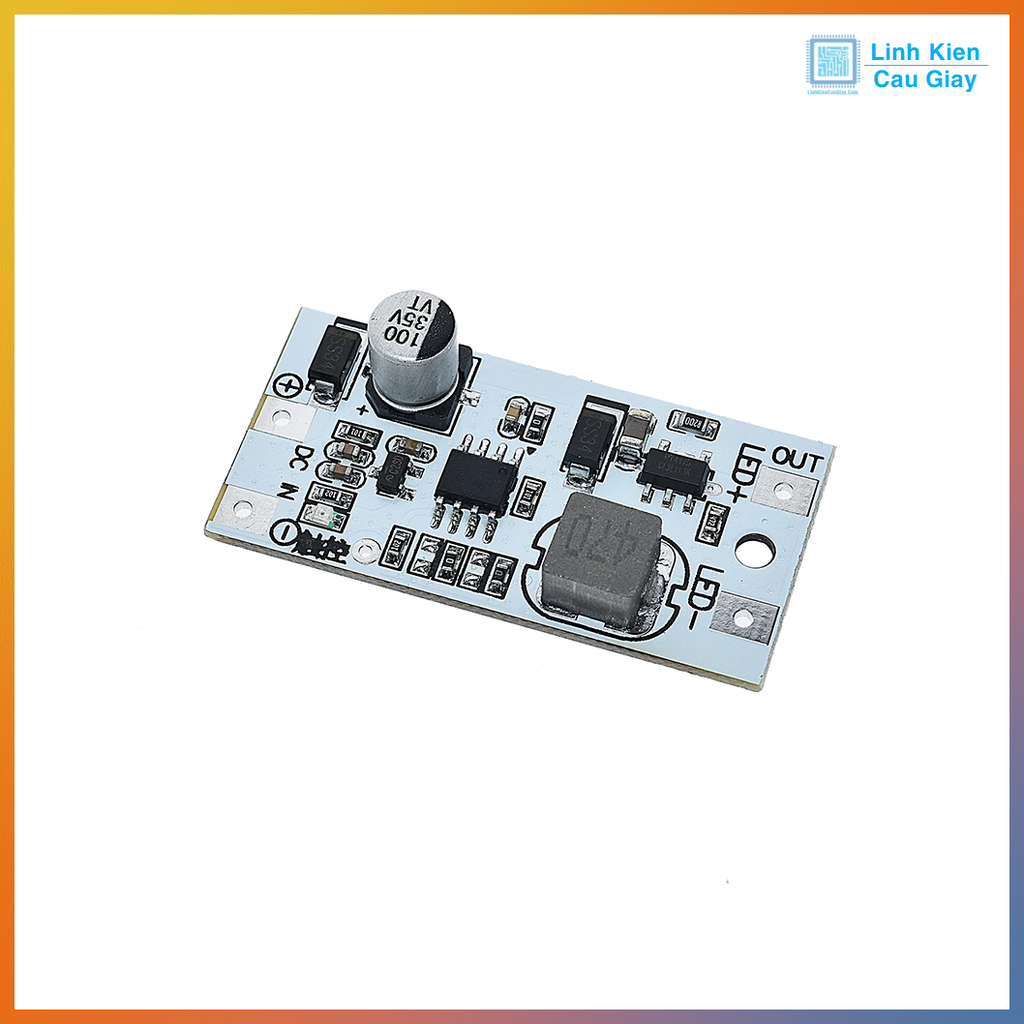

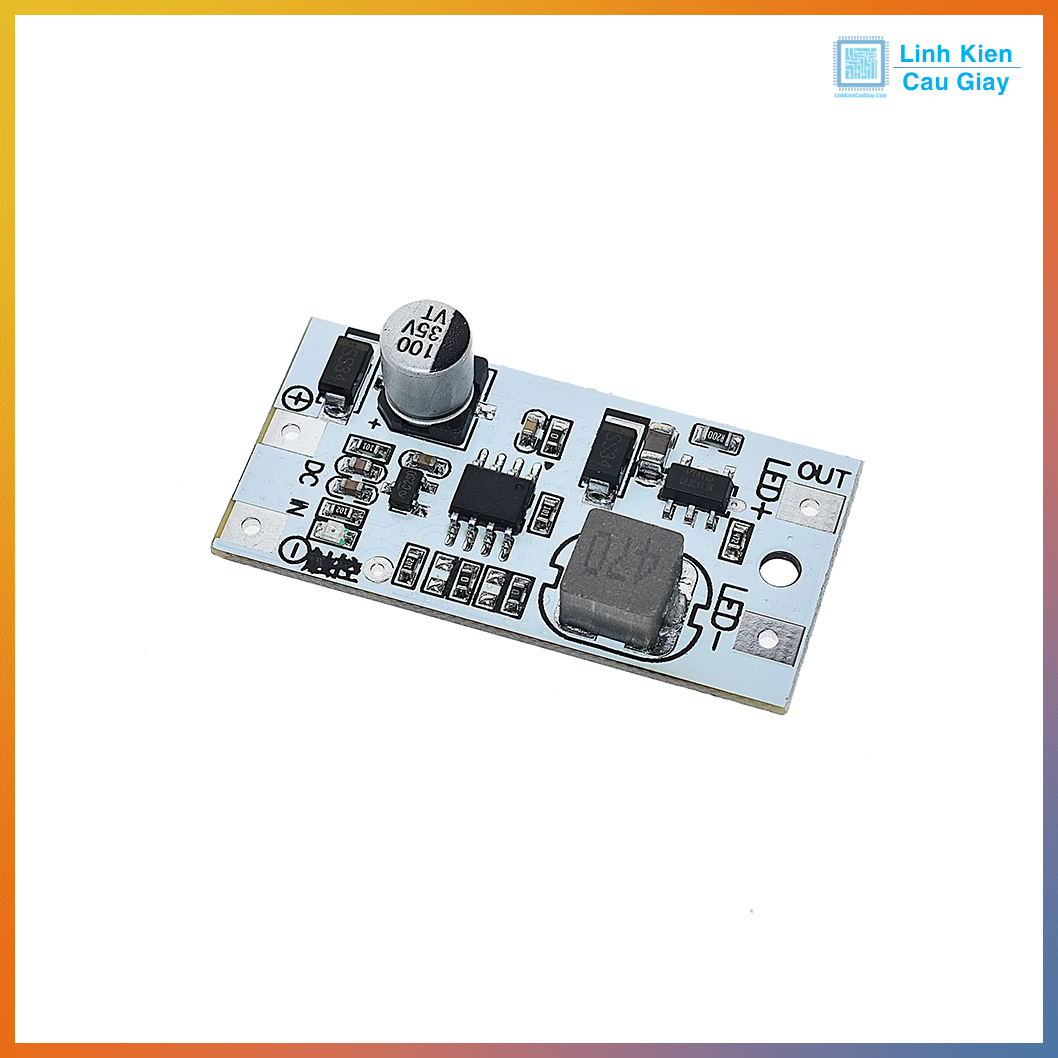

Board cảm ứng chạm giúp bật/tắt và điều chỉnh độ sáng cho đèn LED dùng nguồn DC. Chỉ cần chạm nhẹ lên pad cảm ứng là ON/OFF; chạm & giữ để tăng/giảm sáng mượt. Thiết kế nhỏ gọn, đầu vào IN+ / IN−, đầu ra LED+ / LED−, phù hợp làm công tắc ẩn cho đèn tủ, đèn bàn, đèn gương, đèn thanh nhôm.

Lưu ý: dùng cho LED DC cùng điện áp nguồn (dạng dimmer PWM/driver DC, không phải mạch 220V AC

Ứng dụng

• Đèn tủ bếp/đèn kệ, đèn gương, đèn bàn.

• Điều chỉnh sáng LED strip 12V/24V, đèn thanh nhôm, hộp quà trưng bày.

• Công tắc chạm ẩn cho dự án DIY và nội thất thông minh.

Sơ đồ chân

• IN+ / IN−: Nguồn vào DC 5–24V.

• LED+ / LED−: Ra tải LED DC (cùng điện áp nguồn).

• PAD cảm ứng: Vùng tròn in trên PCB; có thể nối dây (10–30 cm) tới bề mặt kim loại/thanh nhôm để chạm bên ngoài.

Thông số kĩ thuật

• Điện áp làm việc: 5–24 VDC (khuyên 12 V hoặc 24 V cho LED strip/thanh).

• Công suất/tải khuyến nghị: đến 12–24 W @ 12 V (≈1–2 A) hoặc ≤30 W @ 24 V (≈1.2 A); phụ thuộc nguồn & tản nhiệt.

• Chức năng:

  • Chạm ngắn: ON/OFF (nhớ trạng thái lần cuối*).

  • Chạm & giữ: tăng/giảm sáng tuần hoàn.

  • Mềm sáng (soft-start) hạn chế giật.

• Dòng tĩnh: thấp (≈mA).

• Kích thước PCB: ~50 × 20 mm (ước lượng từ ảnh).

Hướng dẫn sử dụng

• Kết nối IN+ / IN− với adapter DC (12 V hoặc 24 V).

• Kết nối LED+ / LED− tới LED strip/đèn thanh (đúng cực).

• Dán/đặt pad cảm ứng sát bề mặt cần chạm; có thể nối dây tới miếng kim loại làm bề mặt chạm.

• Chạm để ON/OFF; chạm giữ để chỉnh sáng.

• Nếu LED nhấp nháy/không đều, kiểm tra nguồn đủ dòng & đi dây ngắn.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
