Module Nguồn AC-DC 5V3W HLK-PM01

(Mã SP:CG000204)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

73.500₫

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

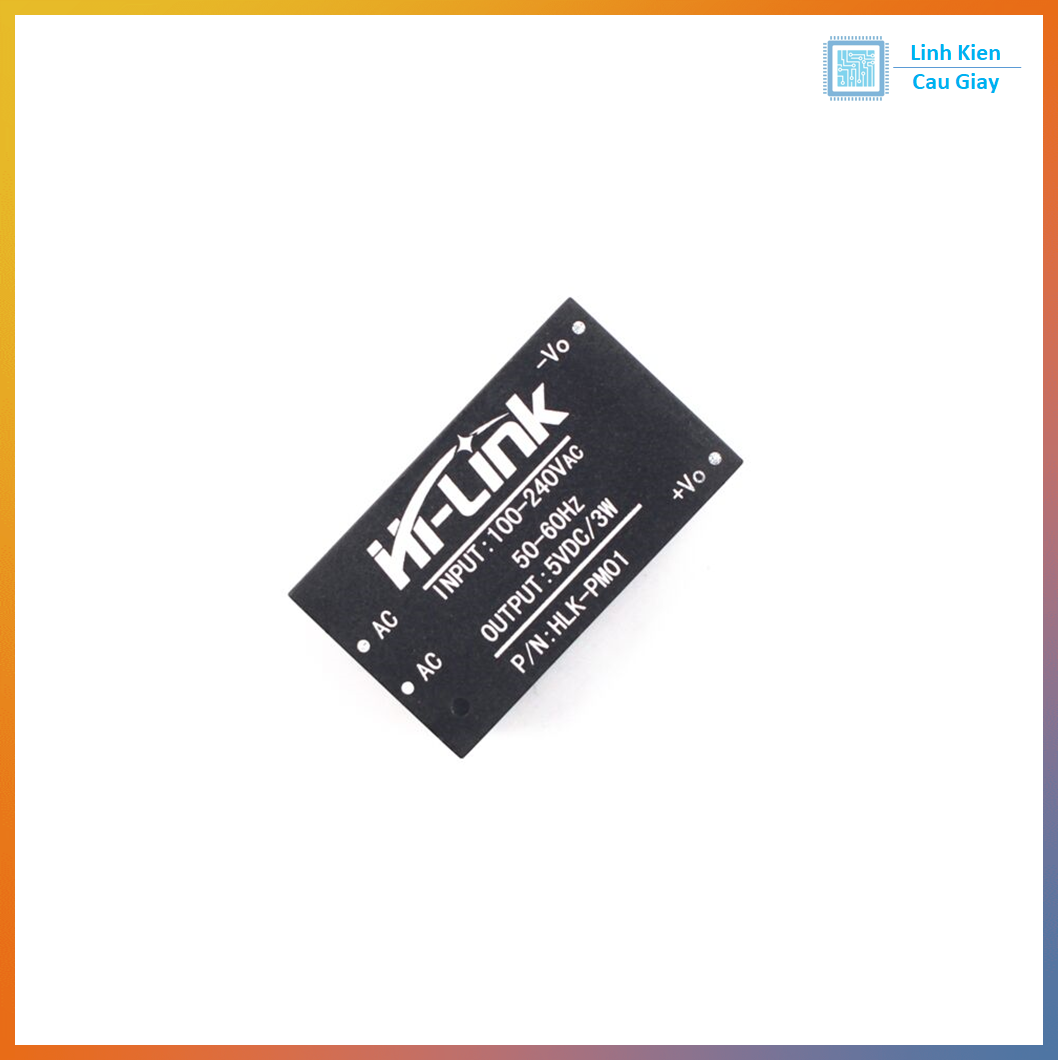

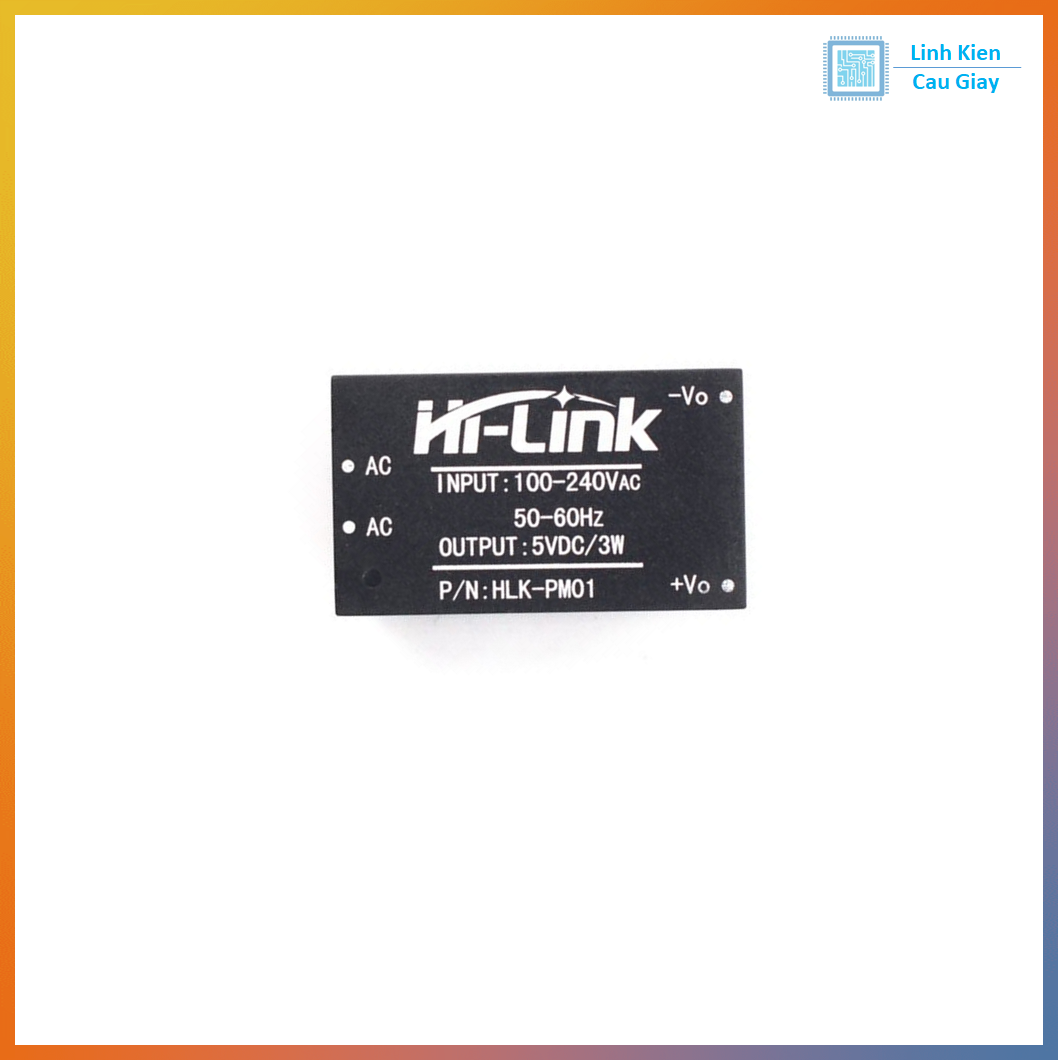

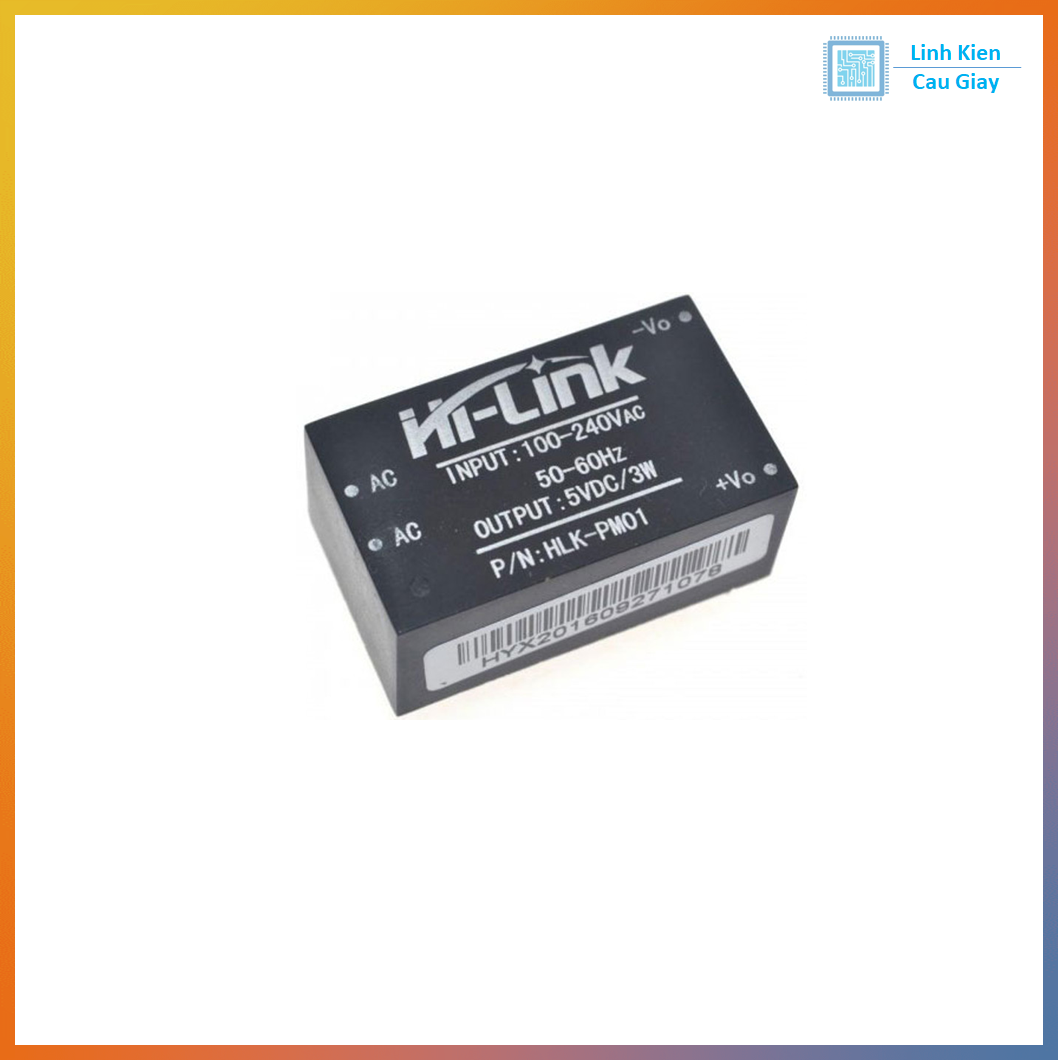

Module Nguồn AC-DC 5V 3W HLK-PM01 là giải pháp chuyển đổi điện áp từ AC (90-264V) sang DC 5V với công suất 3W, lý tưởng cho các dự án điện tử DIY. Sử dụng công nghệ cách ly 3000VAC, module đảm bảo an toàn, chống nhiễu và độ bền cao. Với thiết kế siêu nhỏ gọn, vỏ nhựa chống cháy (UL94V-0), module phù hợp cho các ứng dụng IoT, nhà thông minh, hoặc thiết bị công nghiệp. Hiệu suất chuyển đổi 70%, ít tỏa nhiệt, tích hợp bảo vệ ngắn mạch và quá dòng, HLK-PM01 là lựa chọn hoàn hảo cho người mới và chuyên gia.

Đặc điểm nổi bật:

Chuyển đổi AC 90-264V sang DC 5V, công suất 3W.
Cách ly điện áp 3000VAC, chống nhiễu cao.
Hiệu suất 70%, tiêu thụ không tải <0.1W.
Kích thước nhỏ gọn: 34 x 20 x 15mm.
Vỏ nhựa chống cháy, chống ẩm, chống rung.

Ứng dụng

Nhà thông minh: Cấp nguồn cho công tắc thông minh, cảm biến IoT, đèn LED.
Dự án DIY: Sử dụng trong các dự án Arduino, Raspberry Pi, ESP8266, ESP32.
Công nghiệp: Cung cấp nguồn 5V cho hệ thống điều khiển, thiết bị đo lường.
Hệ thống an ninh: Cấp nguồn cho camera giám sát, chuông báo động.
Học tập và thực hành: Dùng trong các bài học về mạch điện tử và nguồn cấp.

Sơ đồ chân

Module HLK-PM01 có 4 chân kết nối:

AC (Pin 1): Đầu vào AC (Phase/Live).
AC (Pin 2): Đầu vào AC (Neutral).
-Vo (Pin 3): Đầu ra âm (GND, 0V).
+Vo (Pin 4): Đầu ra dương (+5V).

Lưu ý: Kiểm tra kỹ sơ đồ chân trong datasheet hoặc nhãn module trước khi kết nối để tránh đảo cực hoặc sai kết nối AC.

Thông số kĩ thuật

Model: HLK-PM01.
Điện áp đầu vào: 90-264V AC (hoặc 70-350V DC).
Điện áp đầu ra: 5V DC ±0.2V.
Công suất: 3W.
Dòng đầu ra: 600mA (tối đa 1000mA peak).
Hiệu suất: ≥70% (tại 110/220V AC).
Cách ly điện áp: 3000VAC.
Tiêu thụ không tải: ≤0.1W.
Độ nhiễu (Ripple): ≤70mVp-p (điển hình 50mVp-p).
Bảo vệ: Quá dòng, ngắn mạch, tự phục hồi.
Kích thước: 34 x 20 x 15mm.
Trọng lượng: ~20g.
Nhiệt độ hoạt động: -25°C đến +60°C.
Độ ẩm: 5-95% (không ngưng tụ).
Chứng nhận: UL, CE, EMC, RoHS.

Hướng dẫn sử dụng

Model: HLK-PM01.
Điện áp đầu vào: 90-264V AC (hoặc 70-350V DC).
Điện áp đầu ra: 5V DC ±0.2V.
Công suất: 3W.
Dòng đầu ra: 600mA (tối đa 1000mA peak).
Hiệu suất: ≥70% (tại 110/220V AC).
Cách ly điện áp: 3000VAC.
Tiêu thụ không tải: ≤0.1W.
Độ nhiễu (Ripple): ≤70mVp-p (điển hình 50mVp-p).
Bảo vệ: Quá dòng, ngắn mạch, tự phục hồi.
Kích thước: 34 x 20 x 15mm.
Trọng lượng: ~20g.
Nhiệt độ hoạt động: -25°C đến +60°C.
Độ ẩm: 5-95% (không ngưng tụ).
Chứng nhận: UL, CE, EMC, RoHS.

6. Hướng dẫn sử dụng

Chuẩn bị:
- Nguồn điện AC 90-264V (hoặc DC 70-350V).
- Thiết bị tải cần nguồn 5V (Arduino, cảm biến, module IoT, v.v.).
- Đồng hồ vạn năng (để kiểm tra điện áp đầu ra).
- Cáp điện và đầu nối phù hợp (khuyến nghị cầu chì 1A/250V hoặc điện trở dây quấn 10Ω để bảo vệ).
Kết nối:
- Kết nối dây Phase (Live) và Neutral vào hai chân AC (Pin 1 và Pin 2, không phân cực).
- Kết nối OUT+ (+Vo) và OUT- (-Vo) vào thiết bị tải (chú ý đúng cực).
- Nếu dùng nguồn DC, kết nối vào hai chân AC (không phân cực).
Kiểm tra và sử dụng:
- Bật nguồn và đo điện áp đầu ra bằng đồng hồ vạn năng để xác nhận 5V ±0.2V.
- Đảm bảo dòng tải không vượt quá 600mA (hoặc 1000mA peak ngắn hạn).
- Đặt module ở nơi thoáng khí, tránh tiếp xúc với kim loại hoặc chất lỏng.
- Khuyến nghị thêm cầu chì 0.5A và MOV (Metal Oxide Varistor) ở đầu vào để bảo vệ chống xung điện áp.

Lưu ý:

Không đảo cực đầu ra hoặc kết nối sai nguồn AC để tránh hỏng module.
Đảm bảo tải đầu ra ≥10% công suất định mức (0.3W) để module hoạt động ổn định (nếu tải quá nhỏ, thêm điện trở song song ~500Ω).
Module không cần tản nhiệt bổ sung, nhưng cần không gian thông thoáng khi hoạt động lâu.
