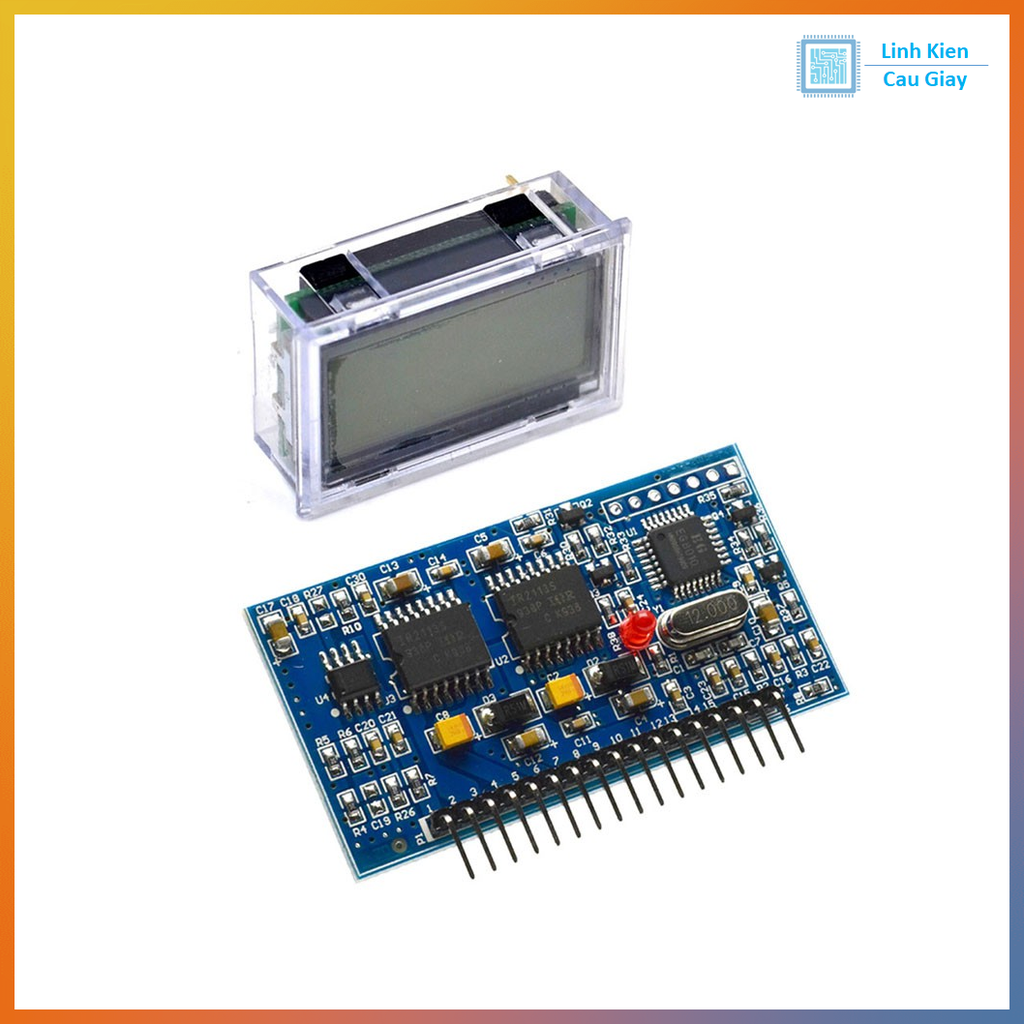

Module màn hình và mạch Tạo Xung Sin EGS002 EG8010+IR2110

(Mã SP:PVN5452)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

150.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Module màn hình và mạch Tạo Xung Sin EGS002 EG8010+IR2110



Mô tả sản phẩm

Module EGS002 là mạch tạo xung sin chuẩn (SPWM) sử dụng IC EG8010 kết hợp với driver IR2110, chuyên dùng để xây dựng bộ biến tần (inverter) sóng sin chuẩn từ nguồn DC (12V, 24V, 48V) sang AC (110V/220V).

Module này có tích hợp màn hình hiển thị và nút điều khiển, hỗ trợ nhiều chức năng bảo vệ: quá áp, thấp áp, quá dòng, quá nhiệt, ngắn mạch, đảm bảo hoạt động ổn định, an toàn cho tải.

Ứng dụng

  • Chế tạo inverter sin chuẩn cho hệ thống điện mặt trời, điện gió.

  • Biến tần DC → AC trong UPS, nguồn dự phòng.

  • Thiết kế bộ nghịch lưu công suất dùng cho gia dụng hoặc công nghiệp.

  • Ứng dụng trong máy phát điện, hệ thống năng lượng tái tạo.

Thành phần chính

  • IC EG8010: chip chuyên dụng tạo sóng sin chuẩn SPWM.

  • Driver IR2110 (2 chiếc): điều khiển MOSFET/IGBT công suất.

  • Module hiển thị LED: theo dõi trạng thái hoạt động, điện áp, tần số.

  • Nút điều chỉnh & cổng kết nối: cài đặt và giám sát.

  • Mạch bảo vệ: quá dòng, quá áp, quá nhiệt, báo lỗi.

Thông số kĩ thuật

Tham Khảo

  • Điện áp đầu vào (logic): 12VDC.

  • Điện áp điều khiển MOSFET/IGBT: hỗ trợ 12–15V.

  • Tần số đầu ra AC: 50Hz / 60Hz (cấu hình jumper).

  • Chế độ sóng: SPWM (sin chuẩn).

  • Bảo vệ tích hợp:

    • Quá áp DC.

    • Thấp áp DC.

    • Quá dòng.

    • Ngắn mạch.

    • Quá nhiệt.

  • Cổng kết nối: tương thích với MOSFET công suất IRFP260N, IGBT, v.v.

  • Ứng dụng công suất: có thể dùng cho inverter 500W – vài kW (tùy thiết kế tầng công suất).

Hướng dẫn sử dụng

  • Kết nối nguồn logic 12VDC cho mạch EGS002.

  • Kết nối tầng công suất: MOSFET/IGBT + biến áp xung.

  • Cấu hình jumper chọn 50Hz hoặc 60Hz.

  • Dùng màn hình để giám sát điện áp, trạng thái.

  • Kết hợp mạch lọc LC ở ngõ ra để tạo điện áp AC sin chuẩn.

  • Khi chạy tải nặng, đảm bảo có tản nhiệt cho MOSFET/IGBT và quạt làm mát.

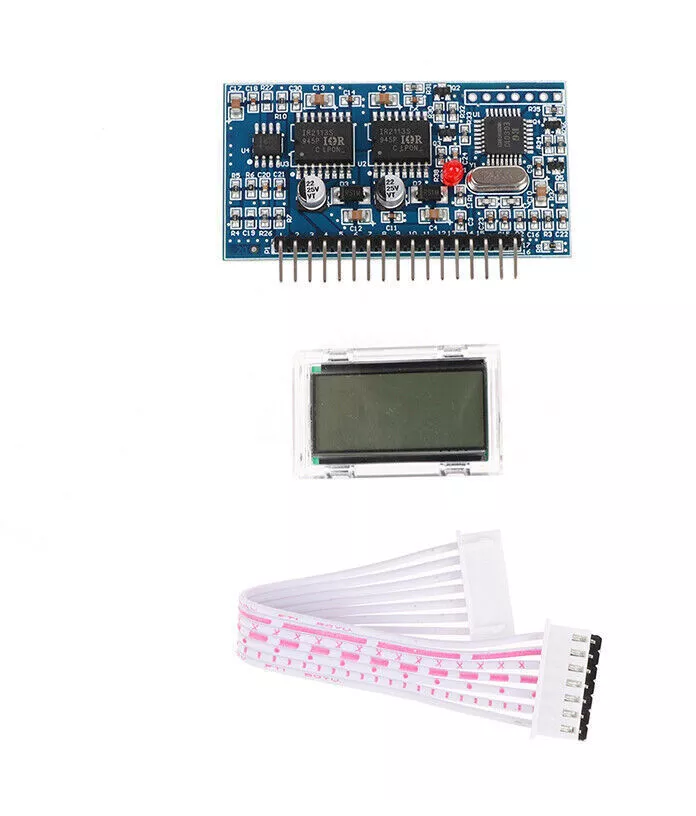

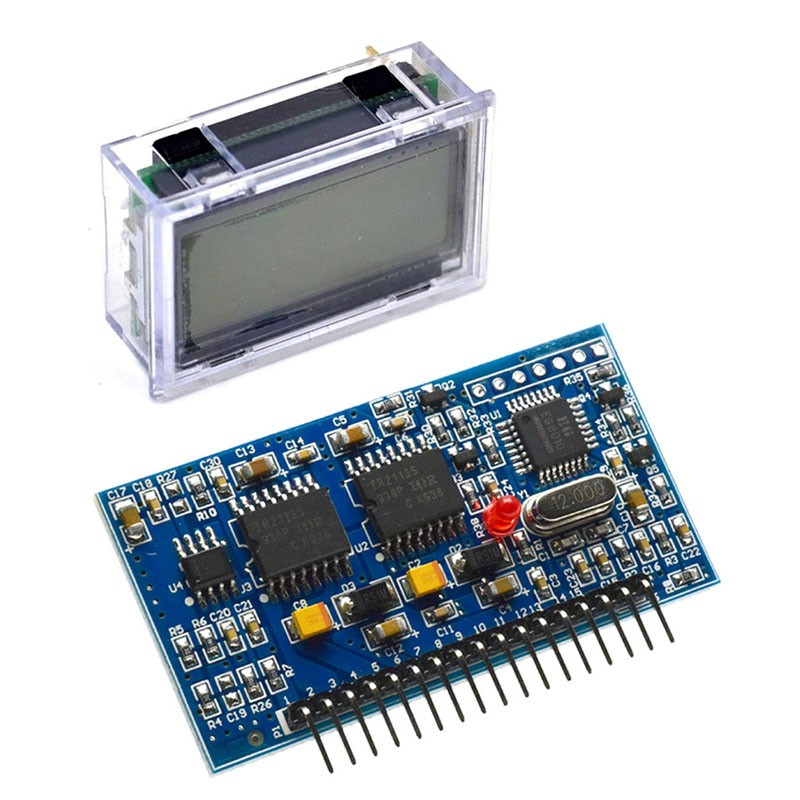

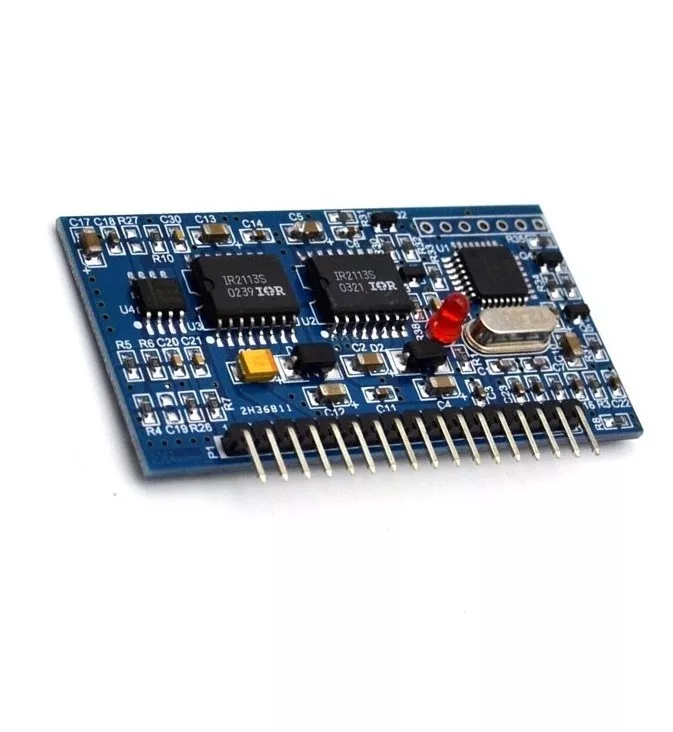

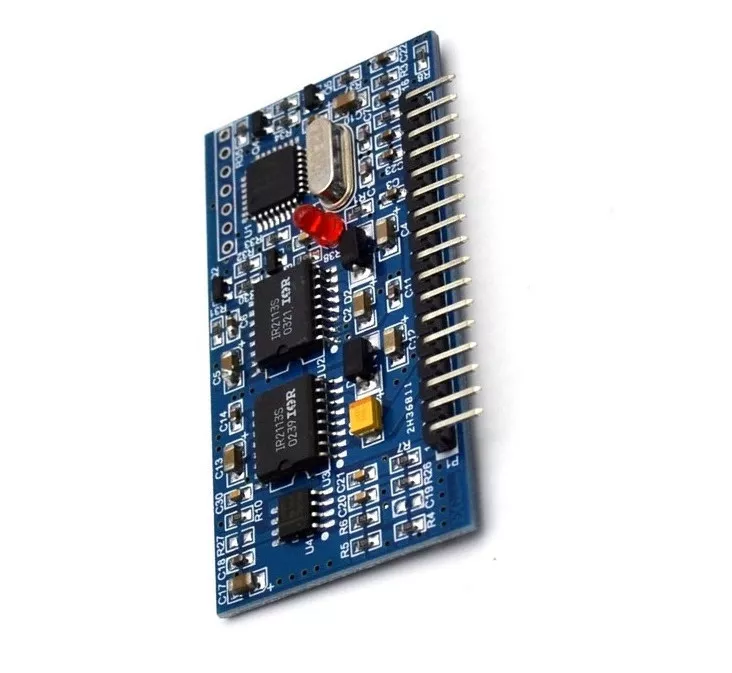

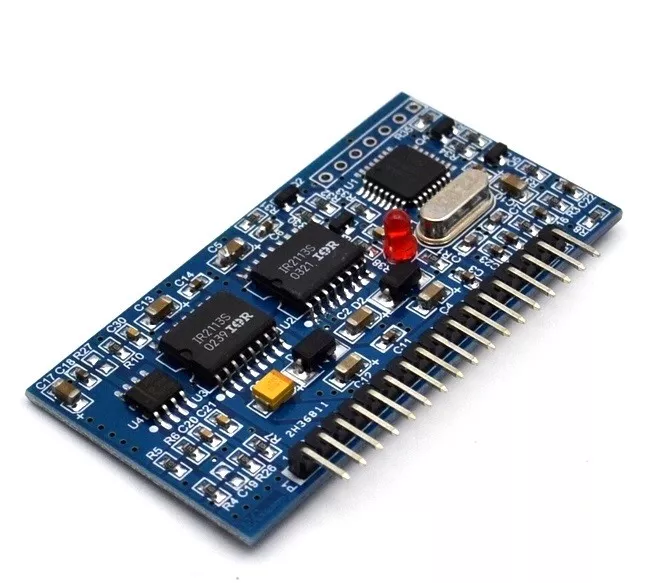

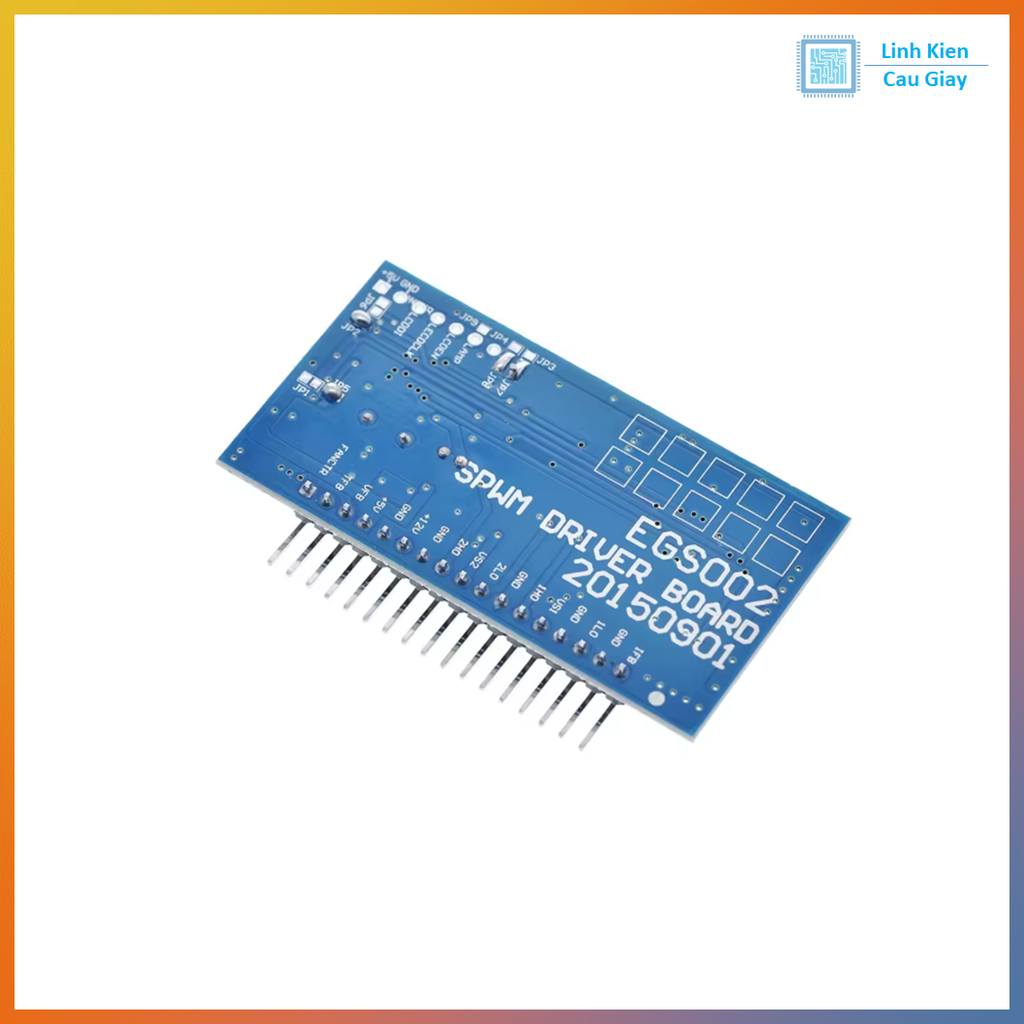

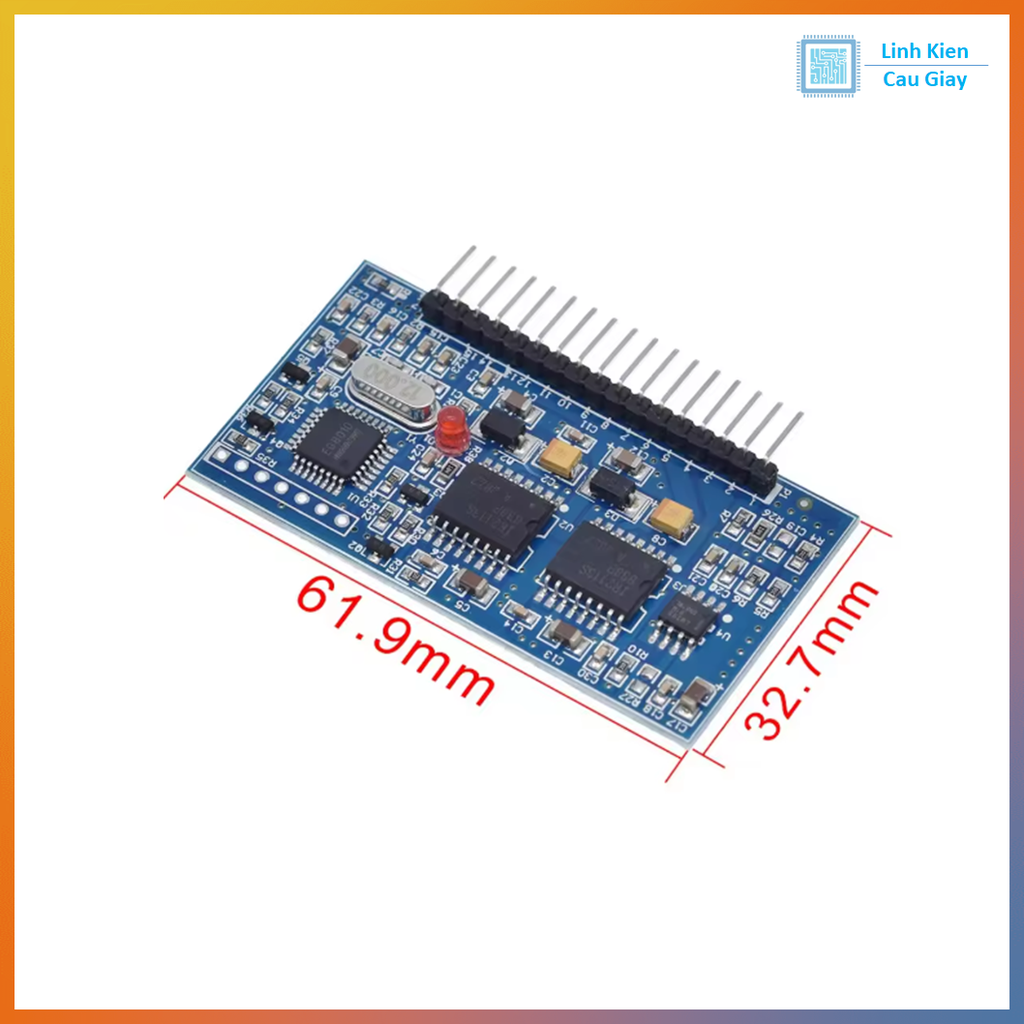

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
