Nút nhấn kim loại 12mm có đèn LED 12V – nhấn nhả / nhấn giữ (phân loại)

Mô tả sản phẩm

Nút nhấn kim loại 12mm có đèn LED 12V dạng ren – mặt nút đẹp, vòng đèn sáng rõ, lắp panel/hộp điều khiển chuyên nghiệp. Có 2 phân loại: nhấn nhả (momentary) và nhấn giữ (latching), phù hợp làm nút Start/Stop/Power/Reset/Mode cho máy móc mini, tủ điện nhỏ, DIY Arduino/ESP32.

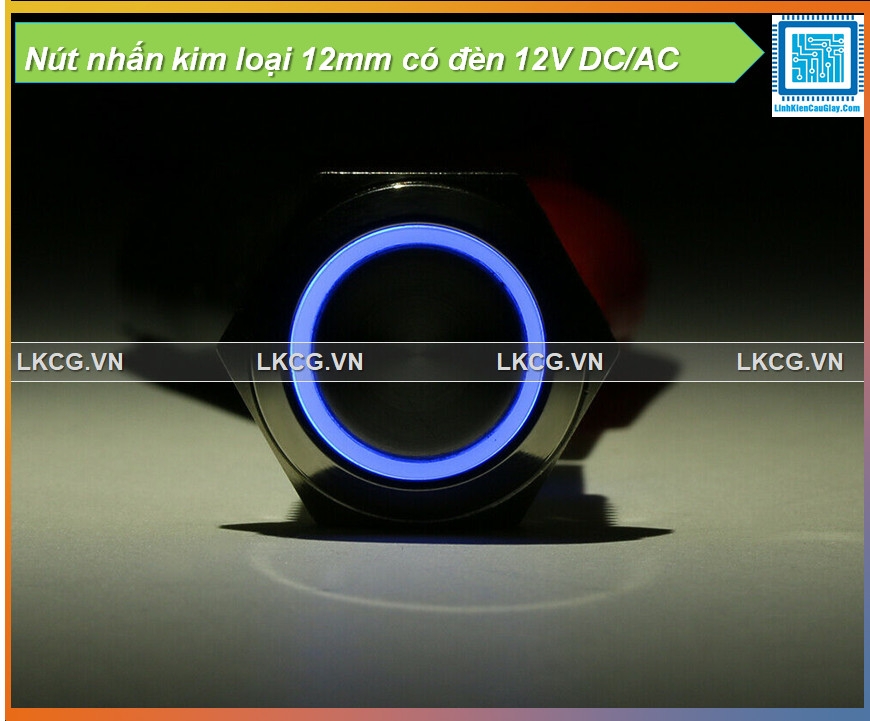

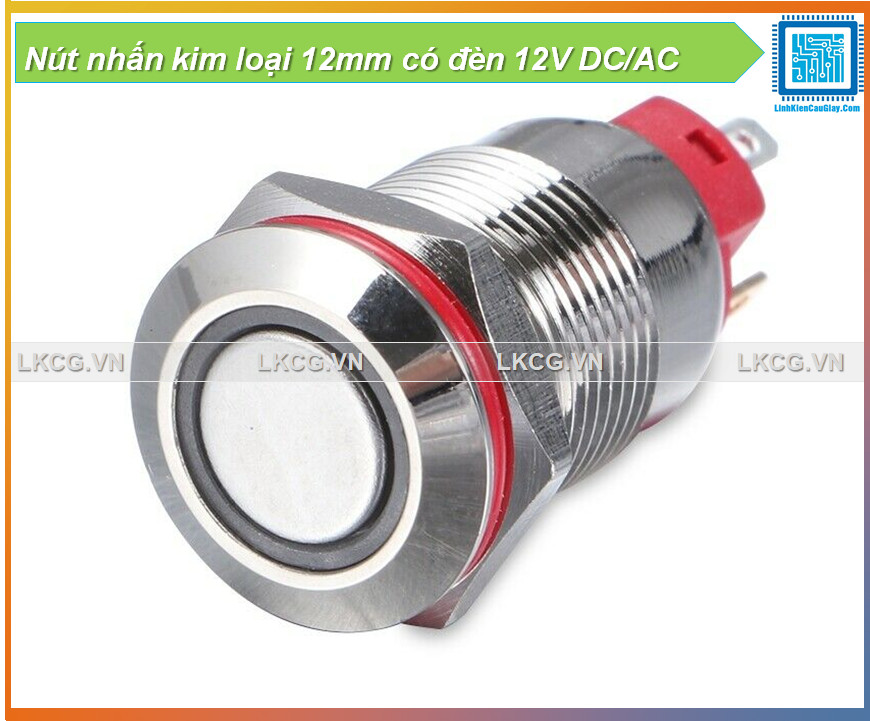

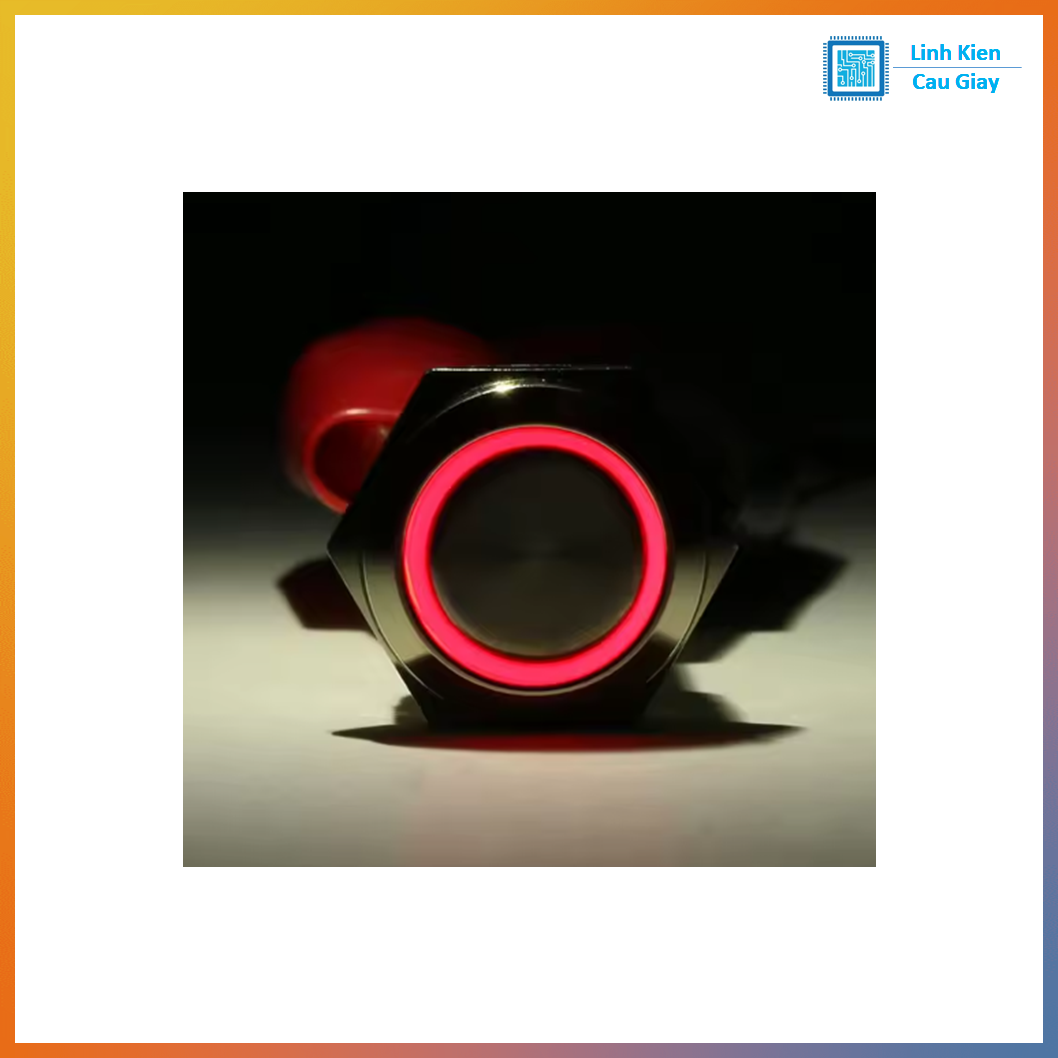

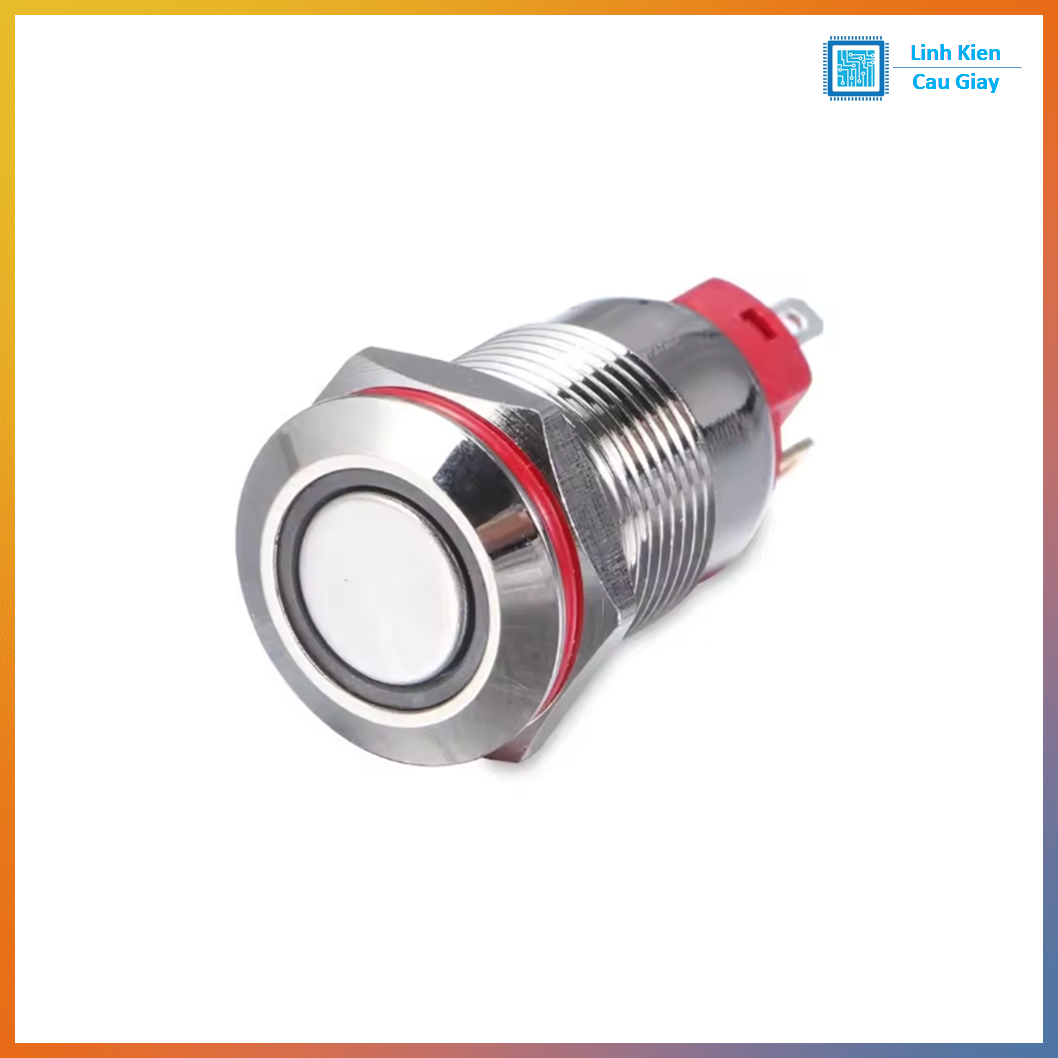

Nút nhấn kim loại phi 12mm dạng ren, đi kèm đèn LED 12V (vòng/viền sáng như ảnh) giúp dễ nhận biết trạng thái và tăng thẩm mỹ cho mặt máy. Thân kim loại chắc chắn, phù hợp lắp panel kim loại/nhựa, dùng lâu bền. Có 2 kiểu hoạt động:
Nhấn nhả: nhấn có tín hiệu, thả ra về trạng thái ban đầu
Nhấn giữ: nhấn 1 lần bật, nhấn lần nữa tắt (giữ trạng thái)

Ứng dụng

Nút nguồn ON/OFF cho thiết bị dùng 12V (xe, pin, adapter 12V)
Start/Stop/Reset/Mode cho hộp điều khiển, robot, DIY
Bảng điều khiển tủ điện nhỏ, mô hình máy, thiết bị tự chế
Đèn báo trạng thái, báo nguồn, báo kích hoạt relay

Sơ đồ chân

Lưu ý: Nút 12mm có đèn thường có chân công tắc và chân đèn tách riêng. Tùy phiên bản có 4 hoặc 5 chân.

Phần công tắc (thường gặp):
COM: chân chung
NO: thường hở (nhấn/bật sẽ đóng)
NC: thường đóng (nhấn/bật sẽ hở) – có thể có hoặc không tùy loại

Phần đèn LED 12V:
LED+ (Anode +)
LED- (Cathode -)

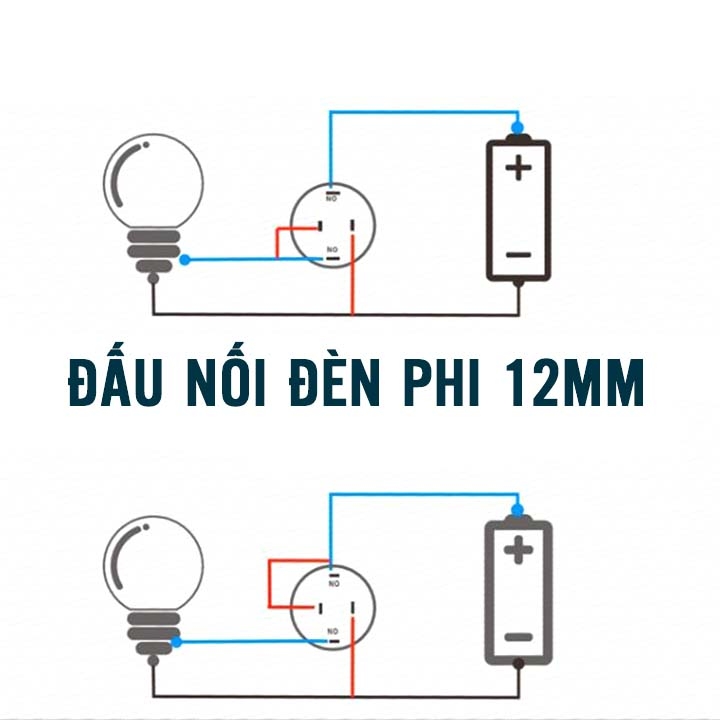

Mẹo đấu nhanh đèn 12V: cấp 12V trực tiếp vào LED+/- (đúng cực). Nếu muốn đèn chỉ sáng khi “bật”, lấy nguồn đèn qua tiếp điểm NO.

Thông số kĩ thuật

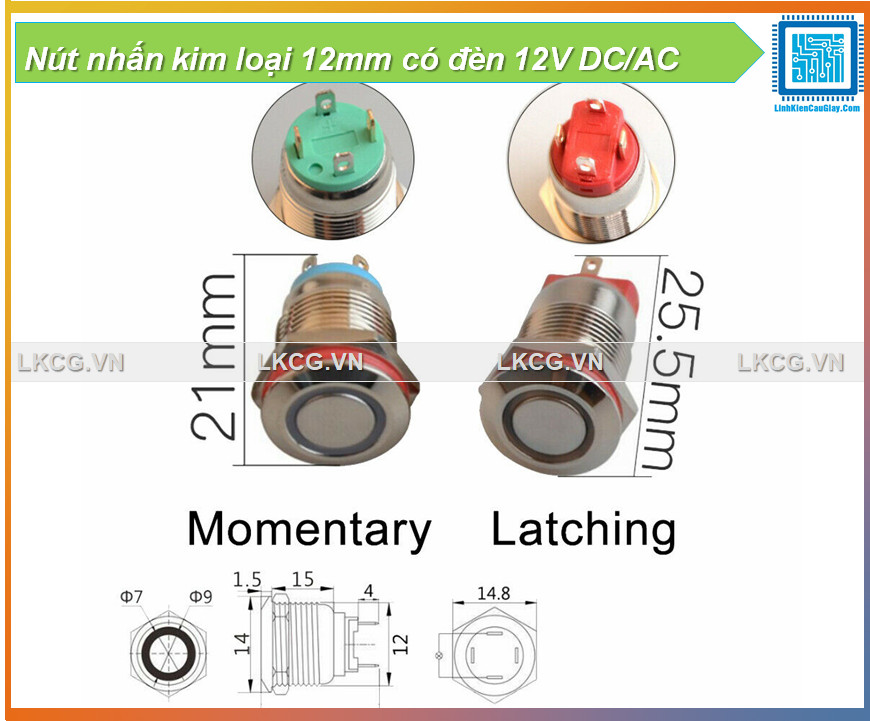

Đường kính lỗ lắp: 12mm
Chất liệu: kim loại, dạng ren + ê-cu siết
Điện áp đèn: LED 12V

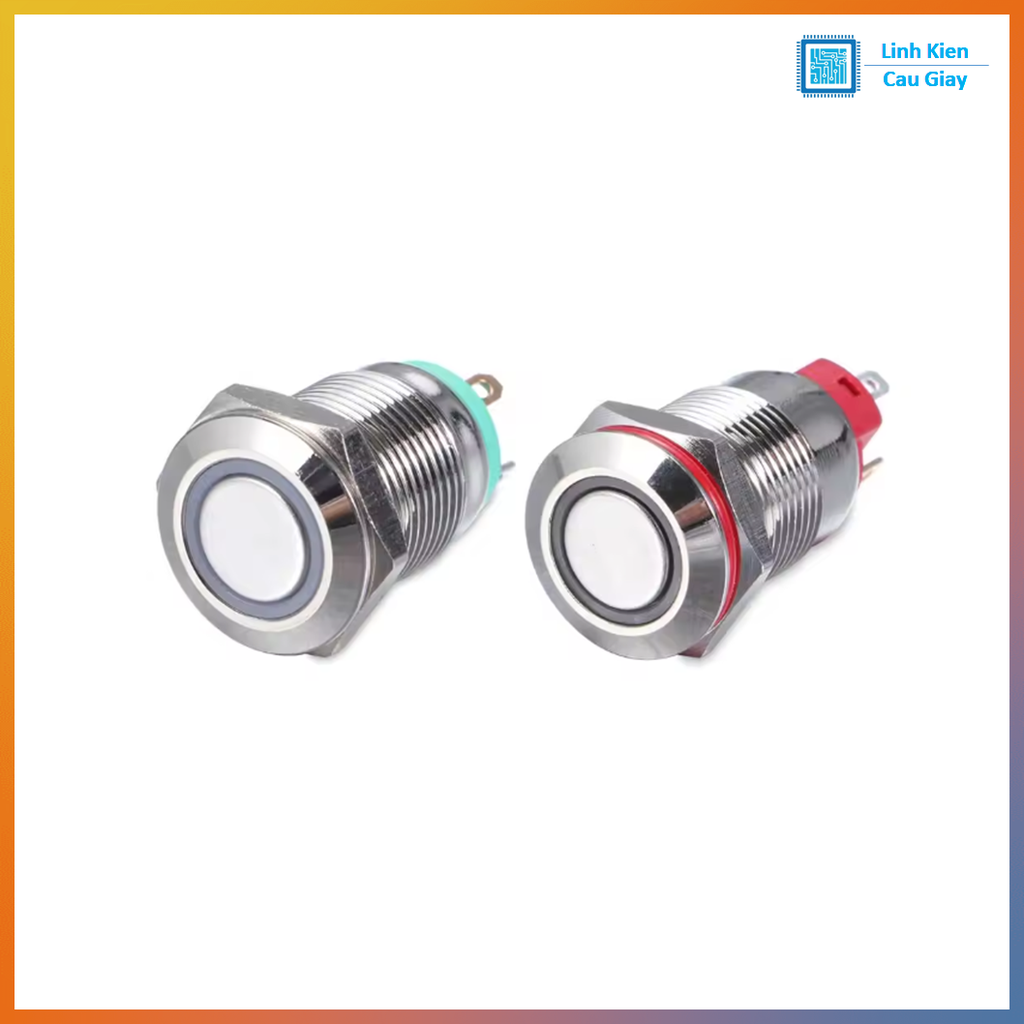

Phân loại hoạt động:
Nhấn nhả (Momentary)
Nhấn giữ (Latching)
Kiểu lắp: gắn panel/hộp điều khiển

Hướng dẫn sử dụng

Khoan lỗ Ø12mm, lắp nút và siết ê-cu
Đấu phần công tắc theo nhu cầu:
Dùng NO nếu muốn “nhấn/bật mới có tín hiệu”
Dùng NC nếu muốn “bình thường có tín hiệu, nhấn/bật thì ngắt”

Đấu phần đèn:
Cấp đúng 12V DC cho LED+/-
Nếu dùng với Arduino/ESP32: chỉ dùng nút để kích relay/driver, không nên kéo tải lớn trực tiếp (để bền và an toàn)

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
