Mô tả sản phẩm

Nút nhấn kim loại 16mm có đèn là loại công tắc nhấn giữ ON/OFF (latching):

• Nhấn lần 1: công tắc bật (ON)

• Nhấn lần 2: công tắc tắt (OFF)

Thân làm bằng kim loại chống gỉ, bề mặt nhấn chắc tay, có vòng LED hiển thị trạng thái, phù hợp làm công tắc nguồn, công tắc điều khiển cho nhiều thiết bị.
Thiết kế lắp panel đường kính lỗ 16mm, có đai ốc siết, phù hợp hộp nhựa, hộp kim loại, tủ điện, mô hình robot – STEM.

Ứng dụng

• Làm công tắc bật/tắt nguồn cho thiết bị DIY, máy in 3D, CNC mini.

• Làm công tắc điều khiển đèn, quạt, bơm, motor qua rơ-le.

• Lắp trên tủ điện, bảng điều khiển công nghiệp.

• Nút ON/OFF cho robot, mô hình STEM, nguồn DC.

• Làm công tắc trang trí có đèn báo trạng thái.

Sơ đồ chân

• C (Common) – chân chung.

• NO (Normally Open) – chân thường mở.

• NC (Normally Closed) – chân thường đóng.

• LED (+) – chân dương LED.

• LED (–) – chân âm LED.

Hoạt động:

• Khi OFF: C nối với NC, không nối với NO.

• Khi ON: C nối với NO, ngắt với NC, đèn LED sáng (khi cấp đúng nguồn cho LED).

Thông số kĩ thuật

• Loại: Nút nhấn kim loại 16mm có đèn – nhấn giữ ON/OFF (latching)

• Đường kính lỗ lắp: 16mm

• Số chân: 5 chân (C, NO, NC, LED+, LED–)

• Điện áp LED: tùy phiên bản (thường 5V / 12V / 24V / 110–220V)

• Dòng chịu tải tiếp điểm: khoảng 1–5A (nên dùng rơ-le cho tải lớn)

• Chất liệu vỏ: hợp kim kim loại chống gỉ

• Kiểu lắp: siết đai ốc sau panel

• Màu LED: đỏ / xanh / vàng / trắng (tùy lô hàng)

Hướng dẫn sử dụng

• Khoan lỗ Ø16mm trên hộp/Panel, đưa công tắc vào và siết chặt đai ốc.

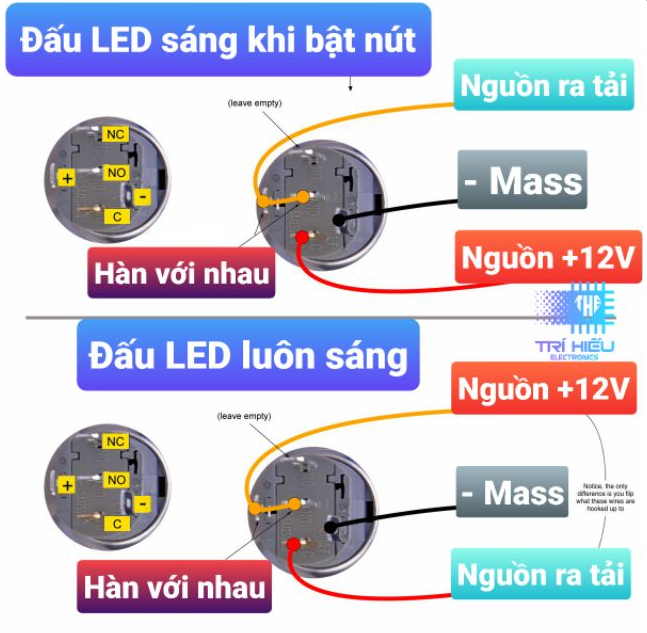

• Đấu dây:

  • Nguồn/tải đi qua C và NO để bật/tắt thiết bị.

  • Nếu cần dùng chế độ ngược, có thể dùng C và NC.

• Cấp nguồn đúng điện áp cho chân LED+ và LED– để đèn sáng khi công tắc ở trạng thái mong muốn (thường nối LED song song với tải qua nguồn phù hợp).

• Với tải công suất lớn (motor, đèn sợi đốt, bơm…), nên dùng rơ-le hoặc contactor để bảo vệ tiếp điểm.

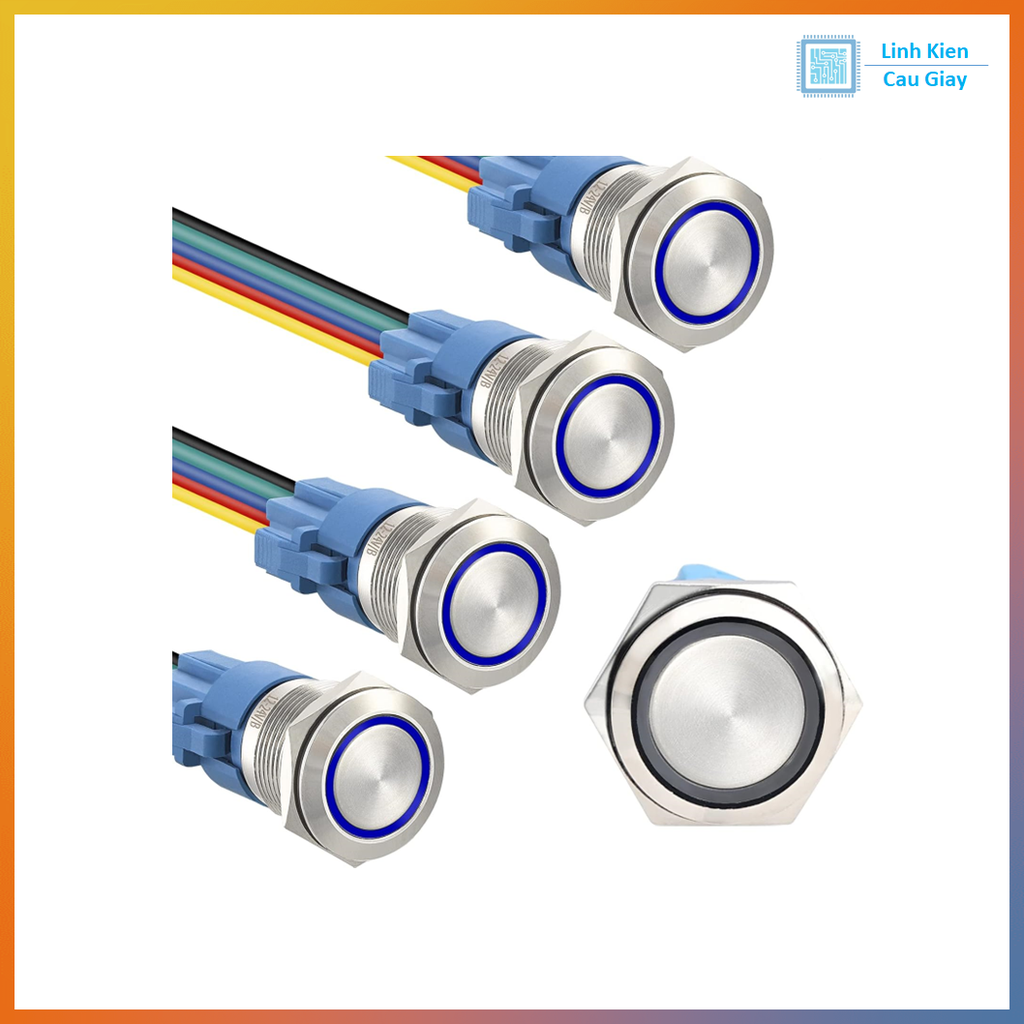

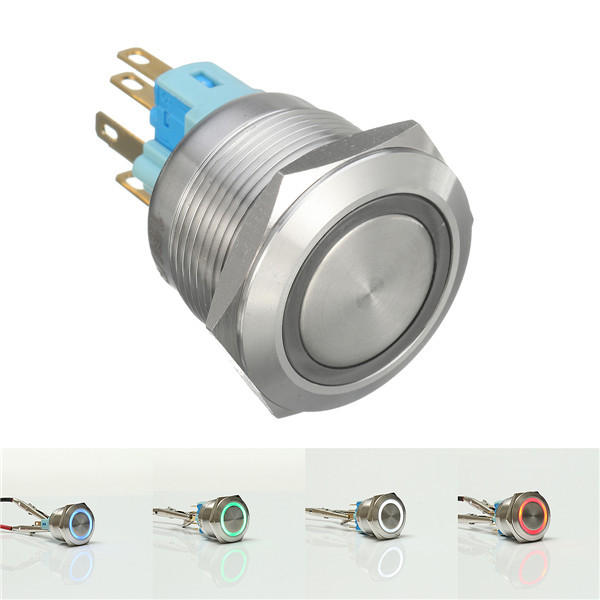

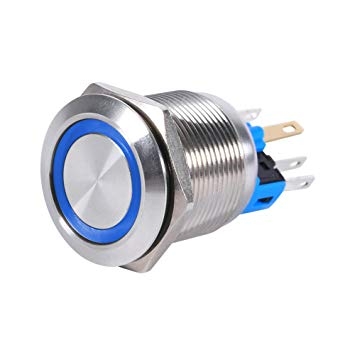

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
