PCB đục lỗ Phíp FR1 dày 1.6mm

Mô tả sản phẩm

PCB đục lỗ phíp FR1 dày 1.6mm là loại board test / protoboard dùng để hàn thử mạch, lắp ráp linh kiện nhanh chóng mà không cần tự ăn mạch.
Bề mặt được phủ lớp đồng mỏng, đục lỗ sẵn theo ma trận ô lưới chuẩn 2.54mm, phù hợp với hầu hết IC, trở, tụ, header, module… chân cắm DIP.

Chất liệu phíp FR1 dày 1.6mm giúp board cứng, bền, dễ cắt theo ý muốn, phù hợp cho dự án DIY, đồ án sinh viên, STEM, làm mạch mẫu trước khi thiết kế PCB chuyên nghiệp.

Có 3 kích thước thông dụng:

  • 5x7cm → mạch nhỏ, module đơn

  • 7x9cm → mạch trung bình, nhiều linh kiện hơn

  • 9x14cm → mạch lớn, phù hợp mạch nguồn, mạch điều khiển tổng

Ứng dụng

  • Làm mạch thử nghiệm (prototype) cho Arduino, ESP32, STM32, PIC, AVR…

  • Mạch nguồn, mạch cảm biến, mạch khuếch đại, mạch relay, mạch LED nhỏ lẻ.

  • Dự án STEM, robot, thiết bị DIY, đồ án sinh viên cần hàn mạch nhanh.

  • Dùng để học hàn, luyện tay, làm mạch mẫu trước khi đặt PCB công nghiệp.

Kích thước

  • Lỗ khoan chuẩn khoảng 0.8–1.0mm, phù hợp đa số chân linh kiện DIP, chân dây 0.5–0.7mm.

  • Lưới lỗ bước 2.54mm (0.1”) – giống khoảng cách chân IC, header, module thông dụng.

  • Mỗi lỗ là pad đồng riêng biệt, người dùng tự dây nối (jumper) hoặc câu chì tạo đường mạch theo ý tưởng.

Thông số kĩ thuật

  • Chất liệu: Phíp FR1 (giấy phenolic phủ đồng)

  • Độ dày board: 1.6mm

  • Bước lỗ: 2.54mm

  • Đường kính lỗ: khoảng 0.8–1.0mm

  • Bề mặt: đồng phủ (thường 1 mặt, tuỳ lô)

  • Kích thước (phân loại):

    • 5 x 7 cm

    • 7 x 9 cm

    • 9 x 14 cm

Hướng dẫn sử dụng

  • Lên sơ đồ mạch trên giấy hoặc trong đầu, sau đó sắp xếp linh kiện lên board cho hợp lý.

  • Cắt board (nếu cần) bằng cưa tay, dao cắt chuyên dụng hoặc bẻ theo rãnh (nếu có).

  • Đưa chân linh kiện vào lỗ, hàn thiếc phía mặt đồng, dùng dây đồng nhỏ/thiếc để nối các pad theo sơ đồ mạch.

  • Có thể dùng dây jumper, dây rút, ống co nhiệt để tổ chức đường dây gọn gàng.

  • Sau khi hàn xong, kiểm tra chạm chập và đứt mạch bằng đồng hồ đo trước khi cấp nguồn.

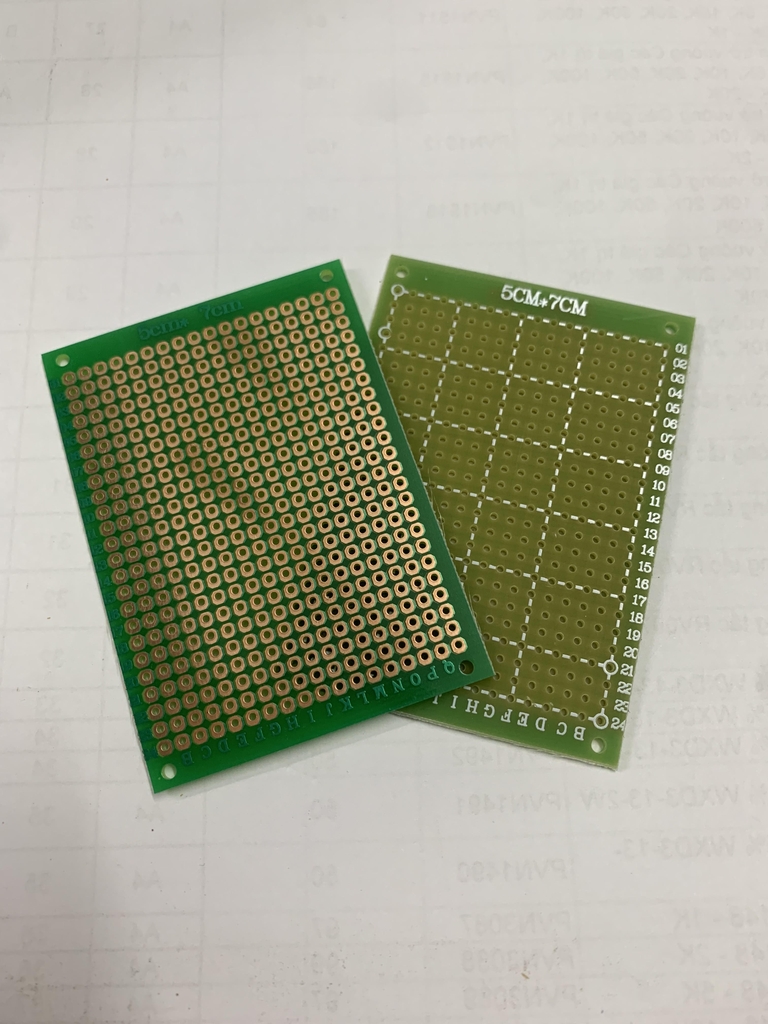

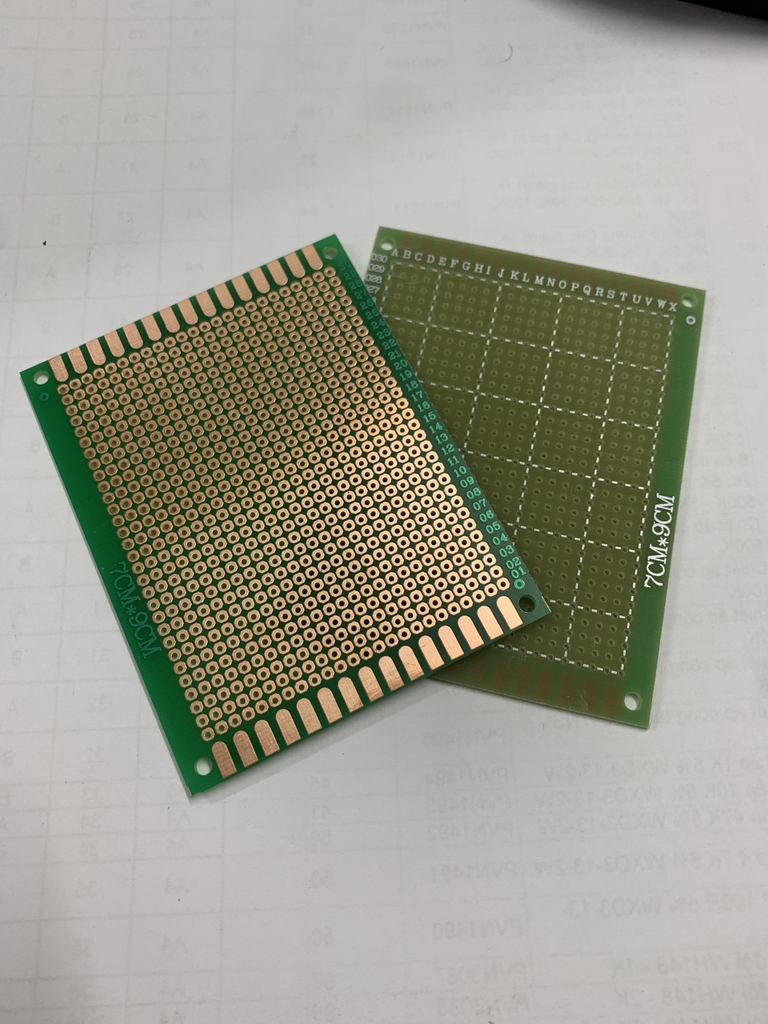

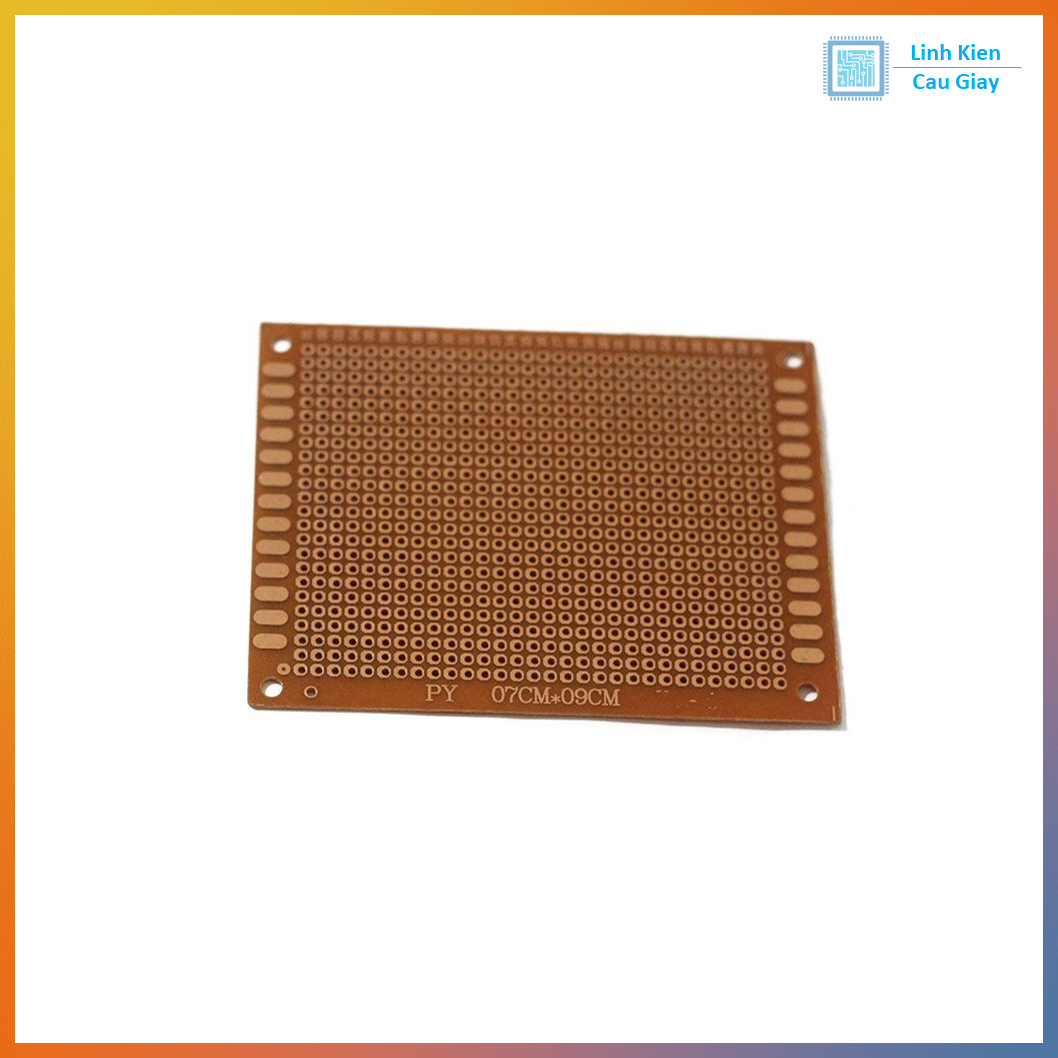

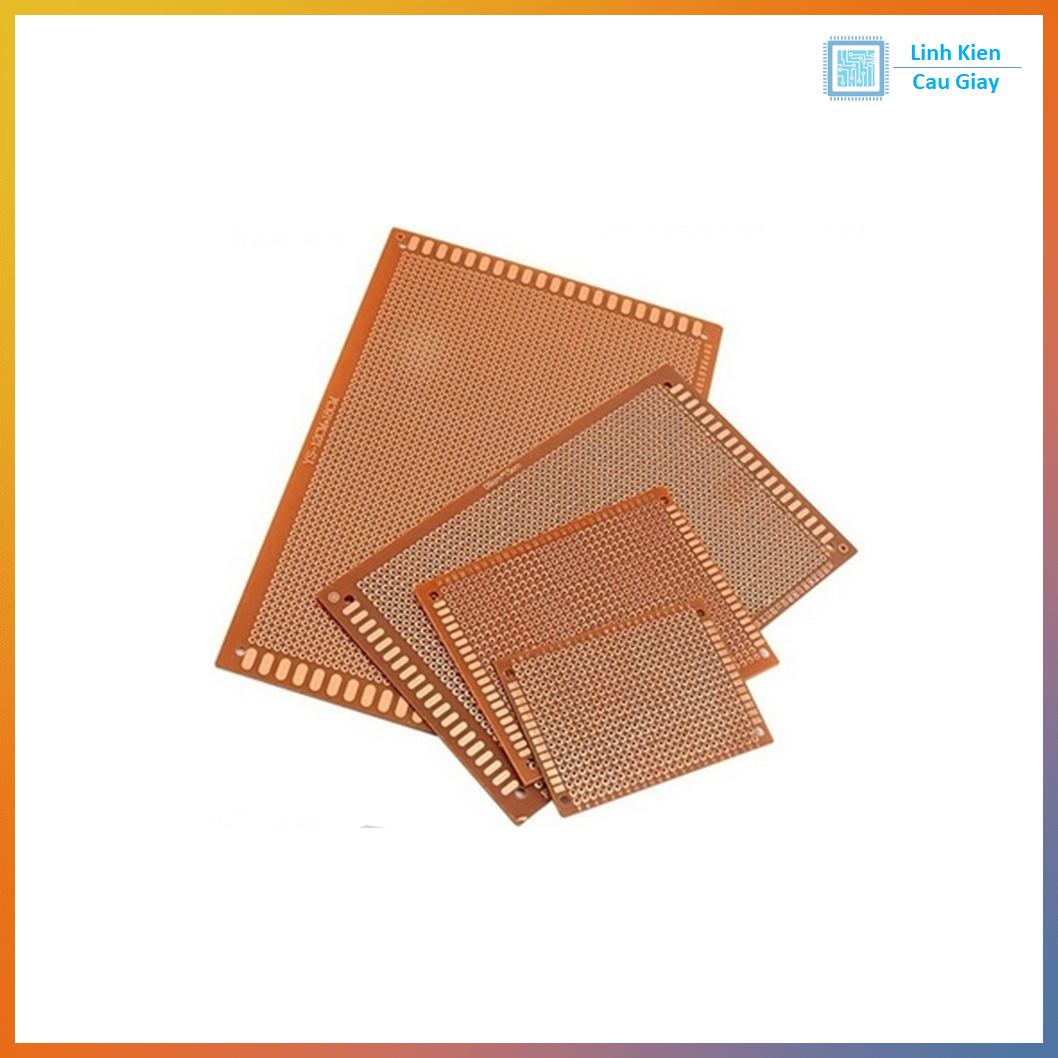

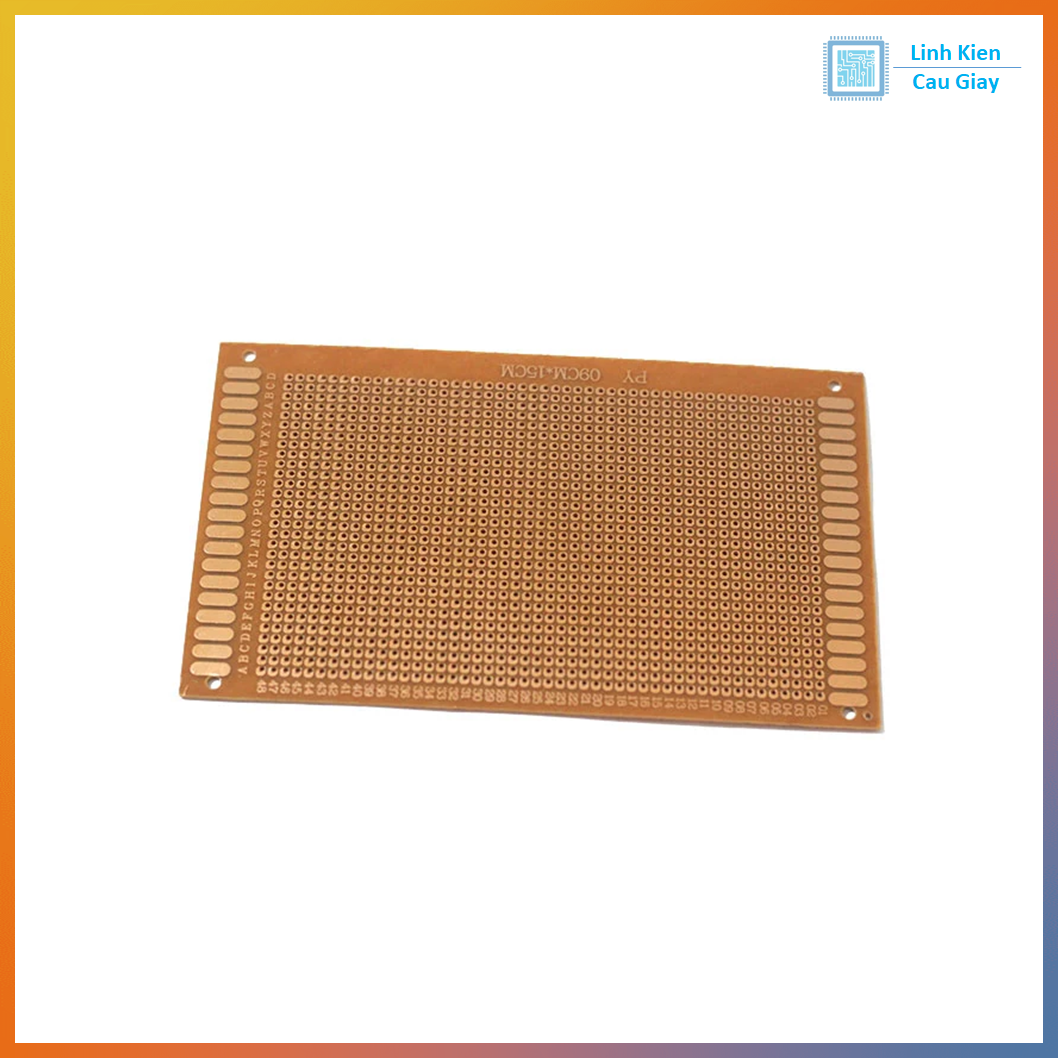

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
