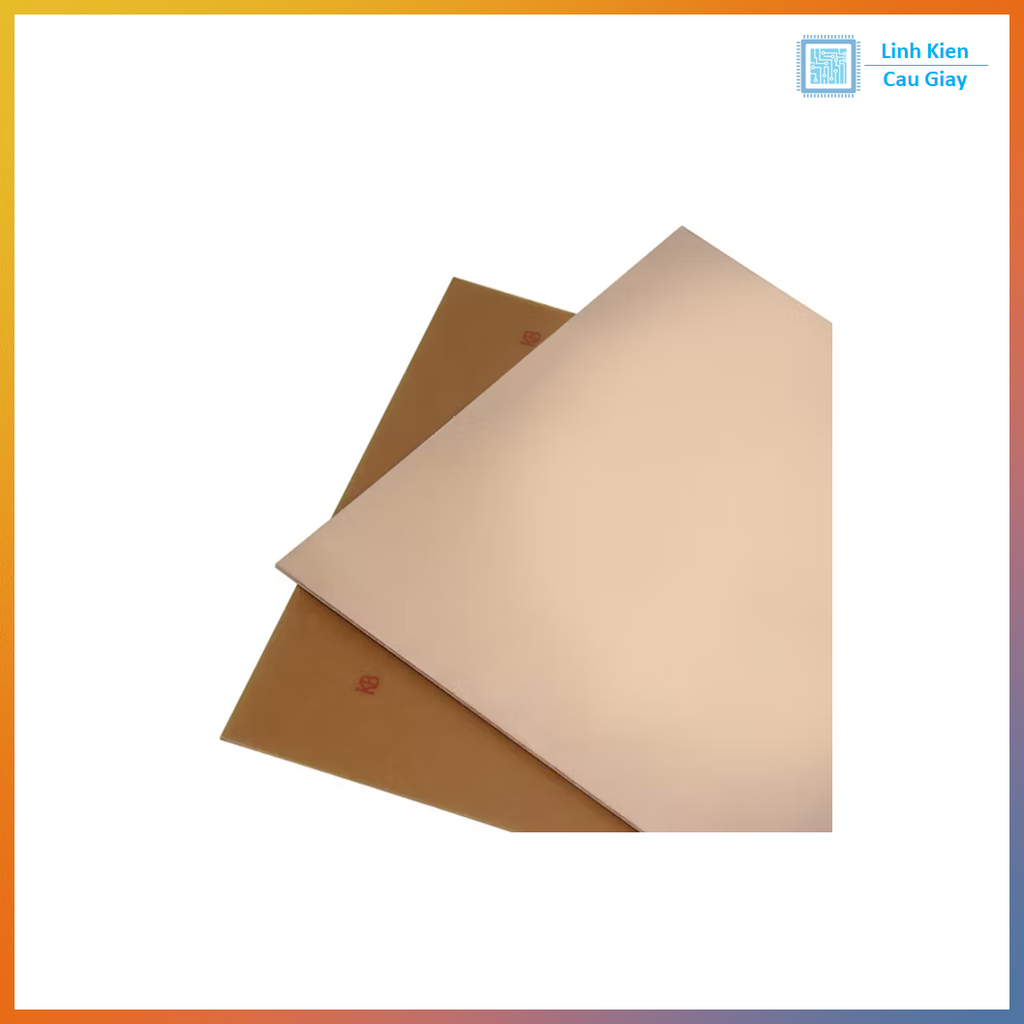

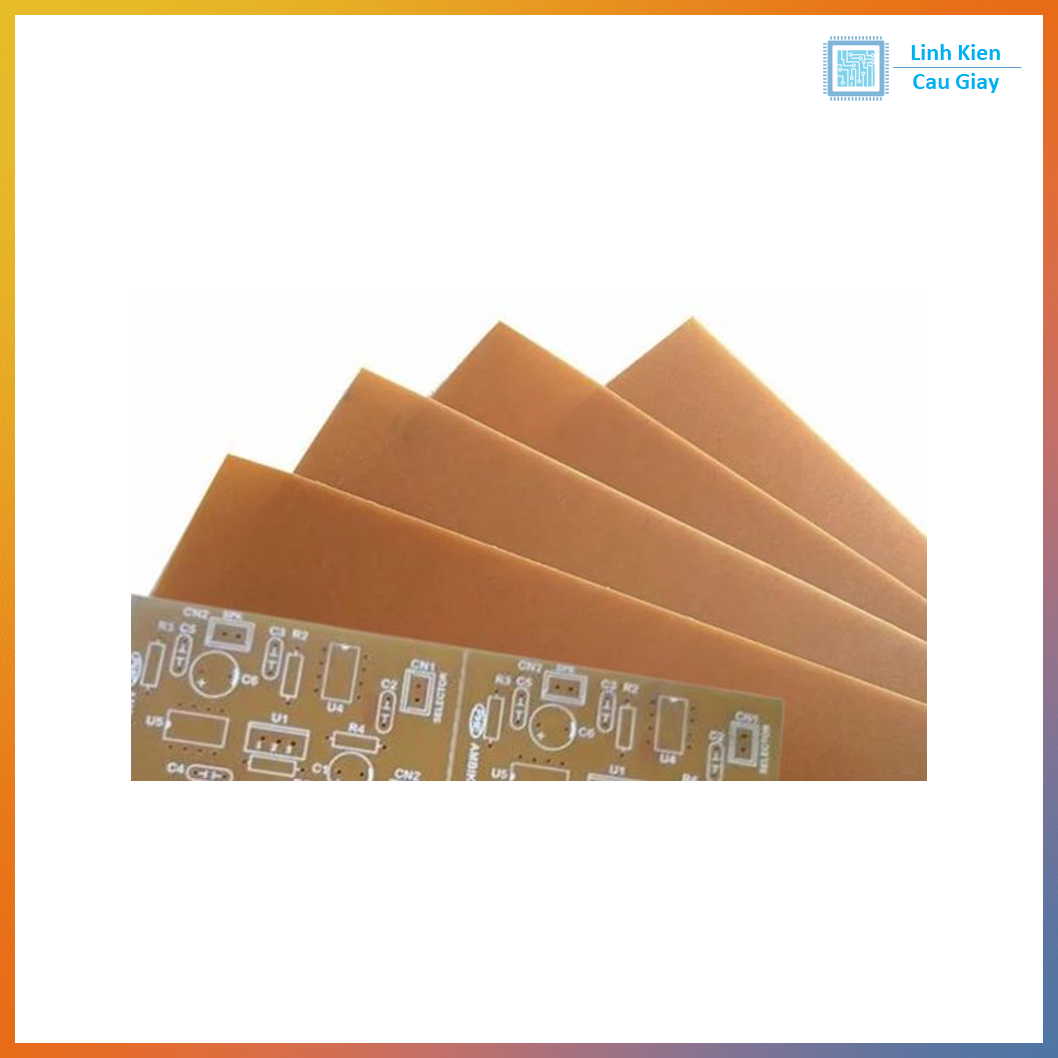

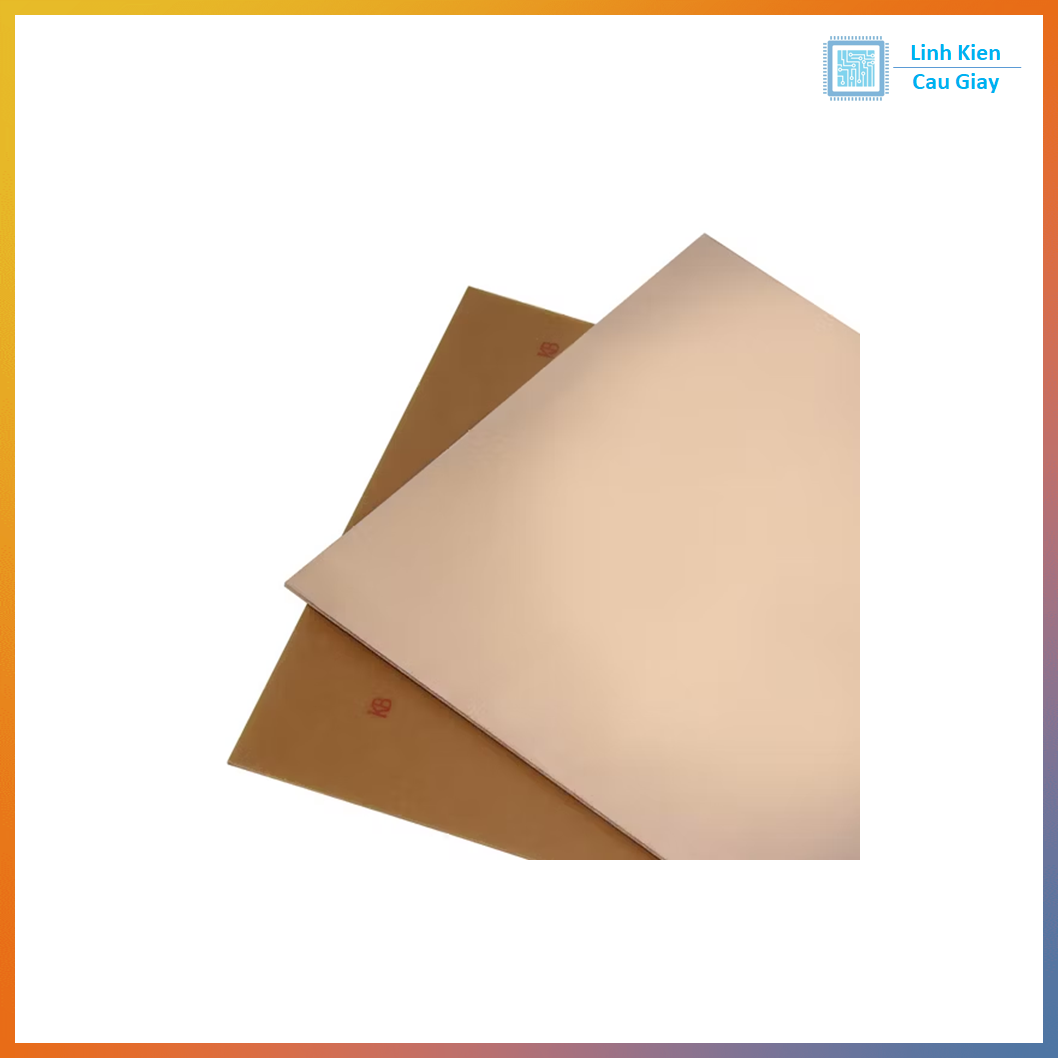

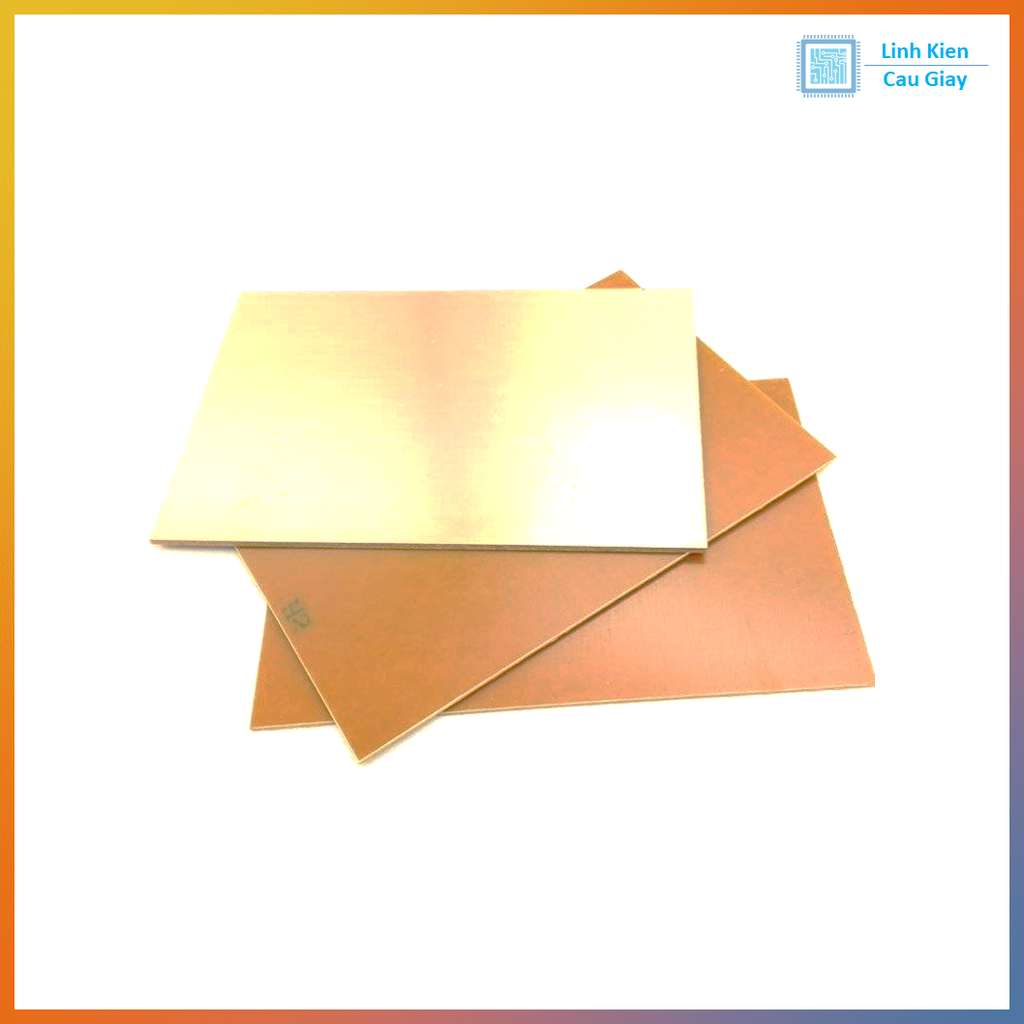

Phíp Đồng KB FR1 1.6mm 20cm x 30cm

Mô tả sản phẩm

Phíp Đồng KB FR1 1.6mm – Khổ A4 là loại vật liệu chất lượng cao dùng để làm mạch in PCB bằng các phương pháp:

• Ủi nhiệt (transfer)

• Vẽ trực tiếp

• Phay CNC

• Ăn mòn FeCl₃ / HCl – H₂O₂

FR1 sử dụng giấy phenolic + đồng phủ một mặt, có khả năng chịu nhiệt tốt (tới 130°C), dễ cắt, dễ khoan và bám mực in laser tốt hơn so với phíp thường. Đây là lựa chọn số 1 trong DIY, phòng lab, sinh viên và các xưởng sản xuất PCB thủ công.

Khổ A4 cho diện tích lớn, cắt được nhiều mạch nhỏ hoặc làm một mạch lớn cho robot, audio, nguồn, CNC.

Ứng dụng

• ✔ Làm bo mạch điện tử thủ công

• ✔ Dự án Arduino, ESP, IoT, STEM

• ✔ Mạch điều khiển, mạch nguồn, audio DIY

• ✔ Chế tạo mạch nguyên mẫu tại phòng lab

• ✔ In mạch bằng phương pháp nhiệt (ủi bàn là)

• ✔ Làm shield Arduino, driver nhỏ, cảm biến

Đặc điểm nối bật

• Độ bám đồng tốt

• Dễ cắt, dễ khoan, không giòn

• Bề mặt phẳng – dễ in transfer

• Chịu nhiệt tốt khi ủi mạch

• Không cong vênh

• Lõi FR1 ổn định – phù hợp hàn linh kiện

Thông số kĩ thuật

• Chất liệu: FR1 (Phenolic Resin + Copper)

• Độ dày: 1.6 mm

• Kích thước: A4 (210 × 297 mm)

• Lớp đồng: 1 mặt

• Độ dày lớp đồng: 35µm (1oz)

• Màu phíp: nâu vàng

• Khối lượng: tùy lô ~140–180g

• Nhiệt độ chịu đựng: 130°C

Hướng dẫn sử dụng

1. Cắt phíp theo kích thước mong muốn.

2. Vệ sinh bề mặt bằng giấy nhám P1000 hoặc hóa chất tẩy dầu.

3. In layout mạch bằng máy in laser → ủi nhiệt.

4. Ngâm dung dịch ăn mòn (FeCl₃ hoặc H₂O₂ + HCl).

5. Vệ sinh lại, khoan lỗ và hàn linh kiện.

Lưu ý:

• Luôn mang găng tay khi ăn mòn.

• Không để phíp ngoài nắng → oxy hóa lớp đồng.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
