PCB đục lỗ Phíp FR4- 1 mặt

Mô tả sản phẩm

PCB đục lỗ phíp FR4 1 mặt là loại board test / protoboard cao cấp, dùng vật liệu FR4 sợi thủy tinh cho độ bền cơ học tốt, chịu nhiệt cao hơn phíp giấy FR1.
Bề mặt phủ đồng 1 mặt, được đục lỗ sẵn theo lưới 2.54mm, phù hợp hàn hầu hết linh kiện chân cắm DIP: IC, điện trở, tụ, diode, header, module…

Board thích hợp để làm mạch mẫu, mạch thử nghiệm, đồ án, dự án STEM, bền, khó cong vênh, ít cháy khi hàn nhiều lần.

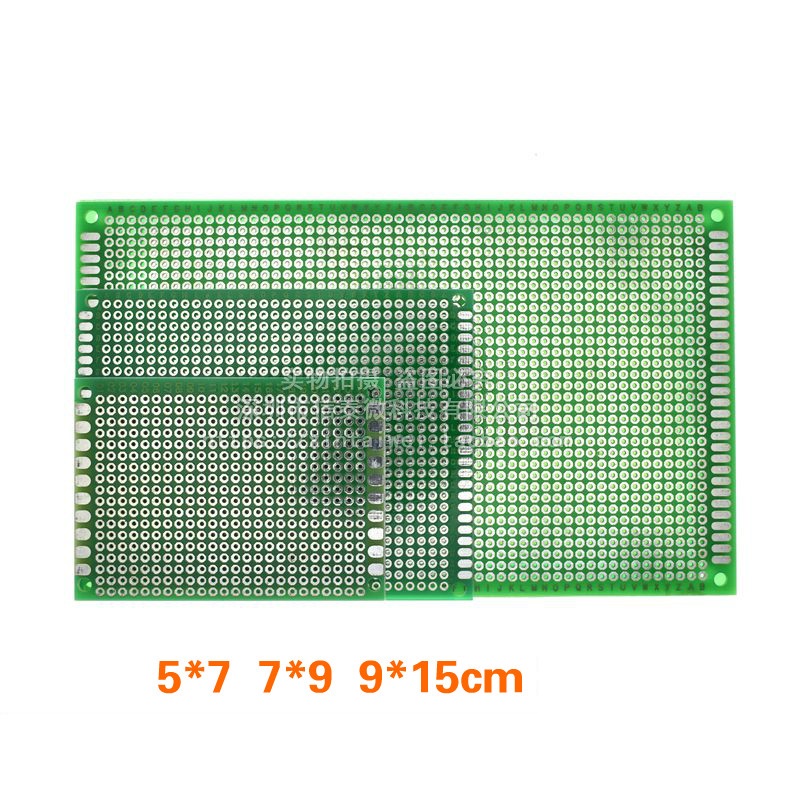

Có 3 kích thước lựa chọn:

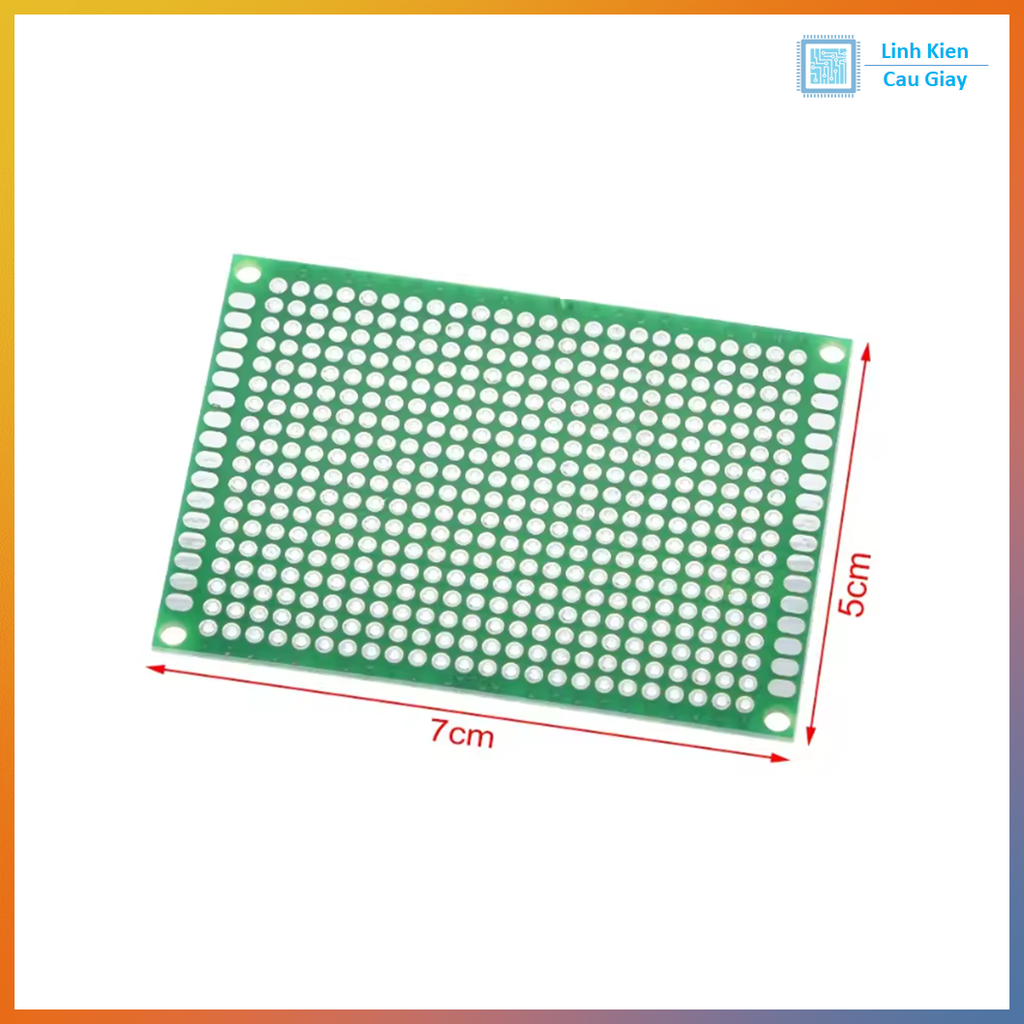

• 5 x 7cm – mạch nhỏ, module đơn

• 7 x 9cm – mạch trung bình

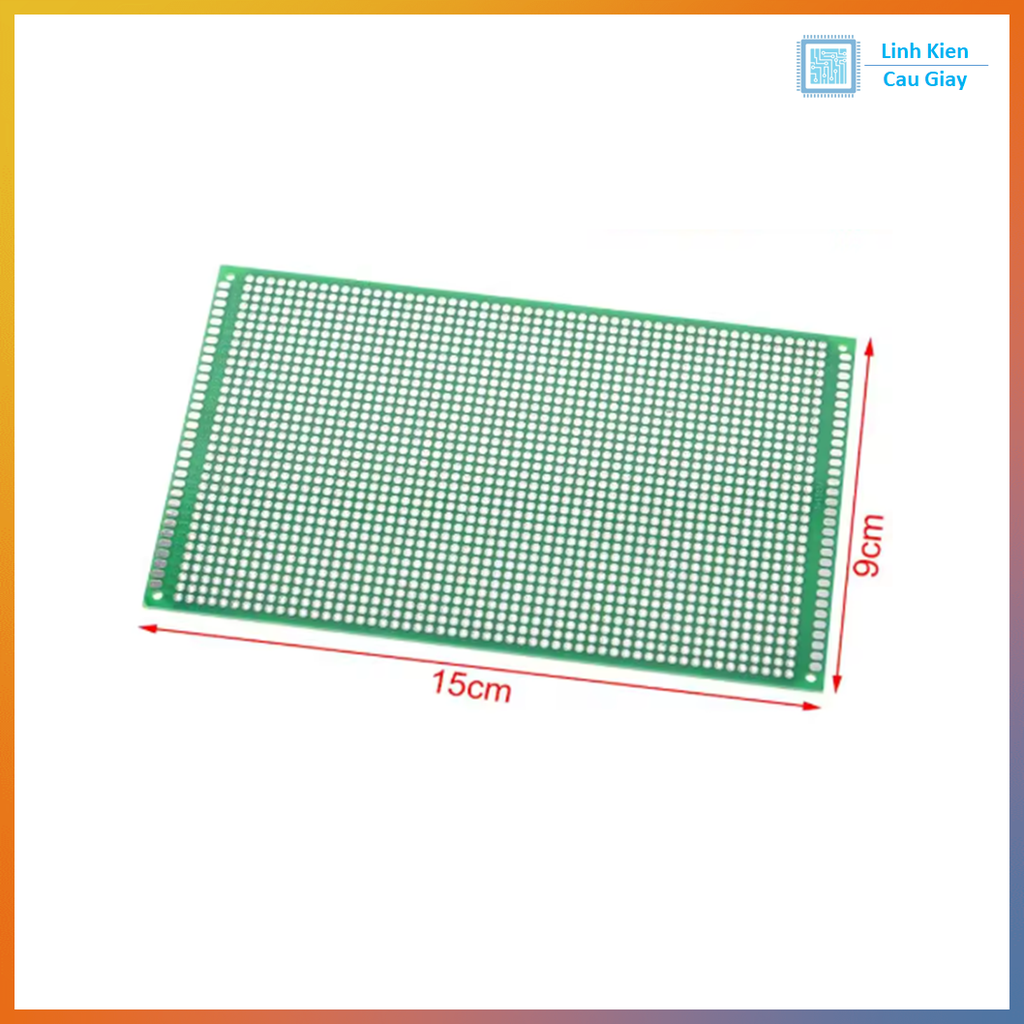

• 9 x 15cm – mạch lớn, đủ chỗ cho nhiều khối chức năng

Ứng dụng

• Làm mạch thử (prototype) cho Arduino, ESP32, STM32, PIC, AVR…

• Hàn mạch nguồn, mạch cảm biến, mạch relay, mạch LED, mạch khuếch đại…

• Dự án STEM, robot, thiết bị DIY, đồ án sinh viên, sản phẩm demo.

• Học hàn, luyện tay nghề, dựng nhanh mạch mẫu trước khi đặt PCB công nghiệp.

• Lỗ khoan chuẩn ~0.8–1.0mm, phù hợp chân linh kiện DIP, dây đồng 0.5–0.7mm.

• Lưới lỗ bước 2.54mm (0.1”), tương thích hầu hết linh kiện thông dụng.

• Mỗi lỗ là pad đồng độc lập, người dùng tự câu dây tạo đường mạch theo thiết kế.

Thông số kĩ thuật

• Chất liệu nền: FR4 sợi thủy tinh

• Số lớp đồng: 1 mặt đồng

• Độ dày board: khoảng 1.6mm

• Bước lỗ: 2.54mm

• Đường kính lỗ: ~0.8–1.0mm

• Kích thước (phân loại):

  • 5 x 7cm

  • 7 x 9cm

  • 9 x 15cm

Hướng dẫn sử dụng

• Sắp xếp linh kiện trên board, chọn vị trí hợp lý cho từng khối mạch.

• Hàn linh kiện phía mặt đồng, dùng dây đồng nhỏ / thiếc để nối các pad theo sơ đồ.

• Có thể cắt nhỏ board bằng cưa, kìm chuyên dụng nếu cần.

• Sau khi hàn xong, dùng đồng hồ đo kiểm tra chạm chập và đứt mạch trước khi cấp nguồn.

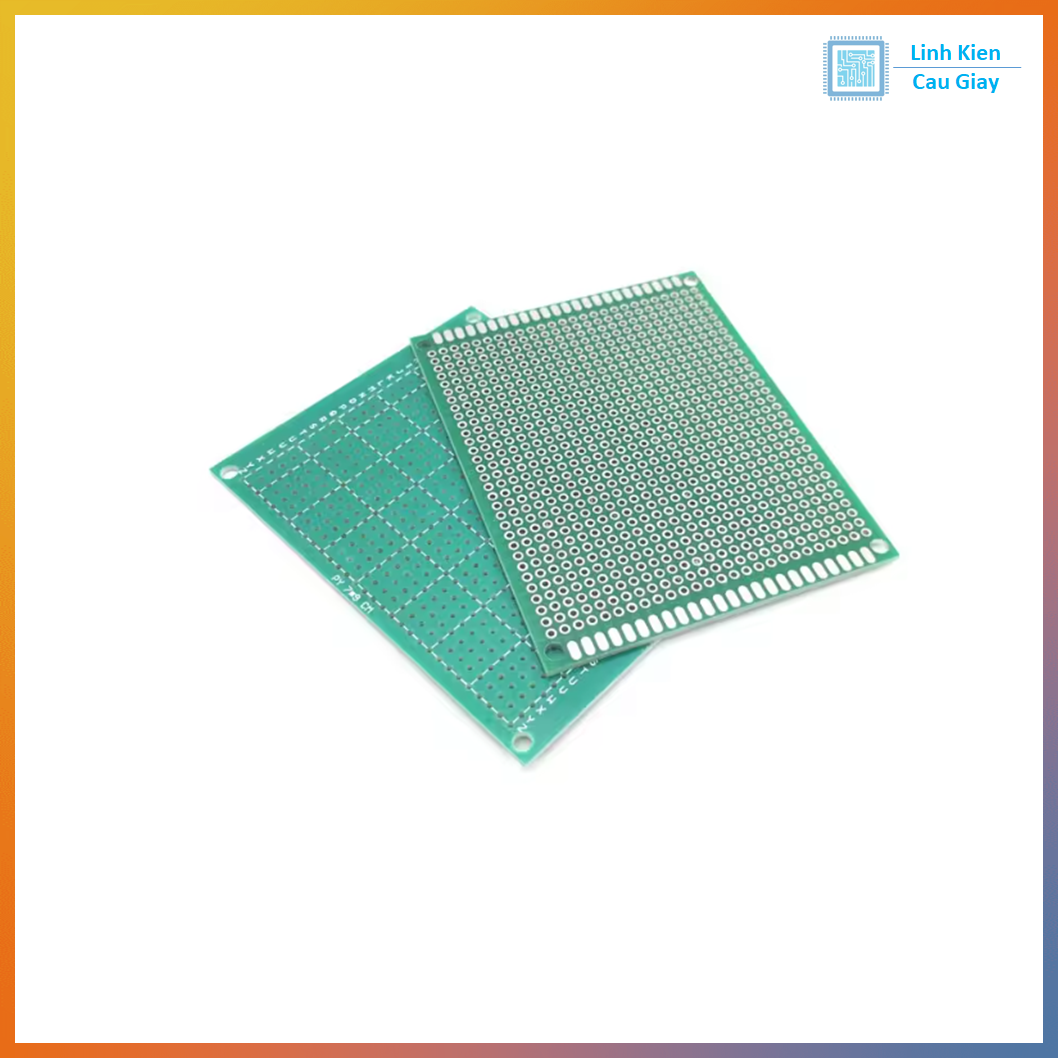

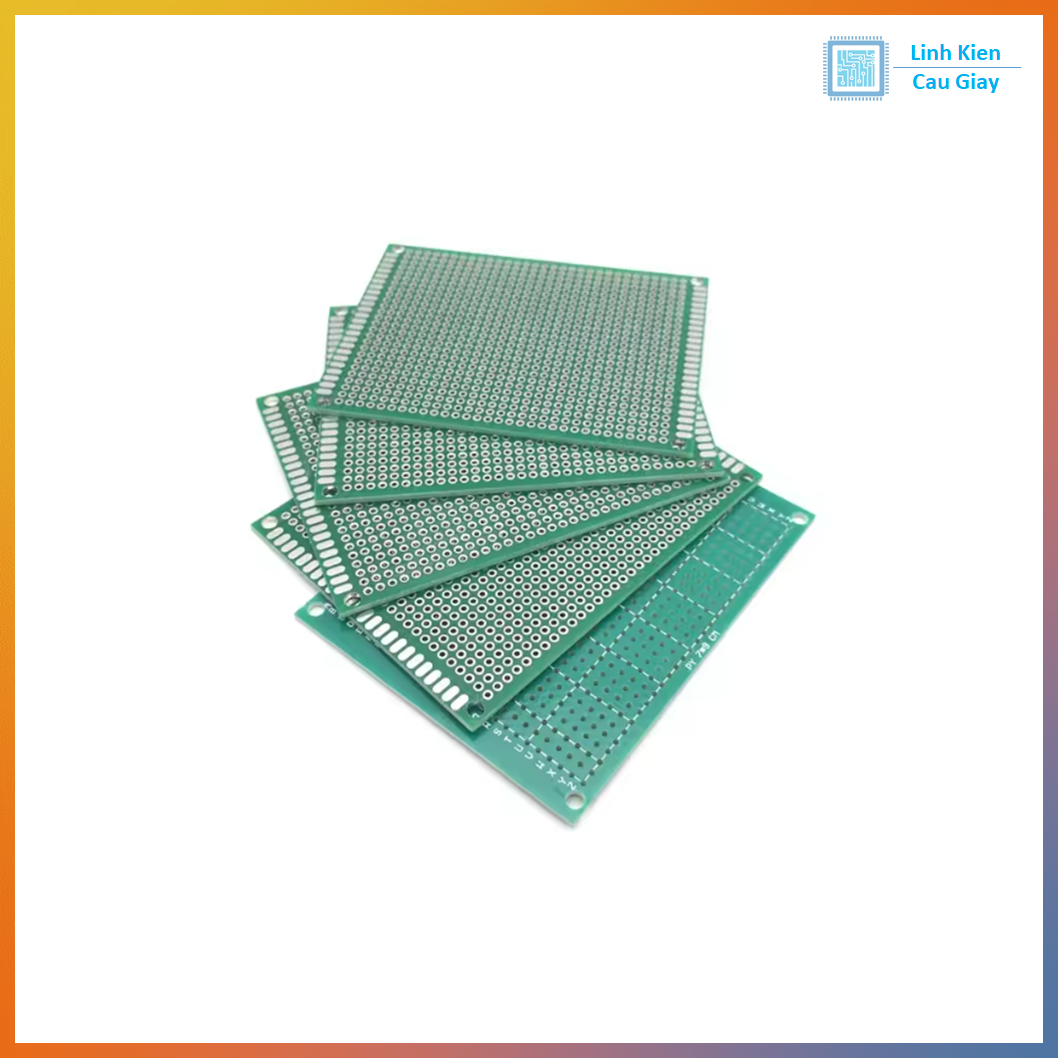

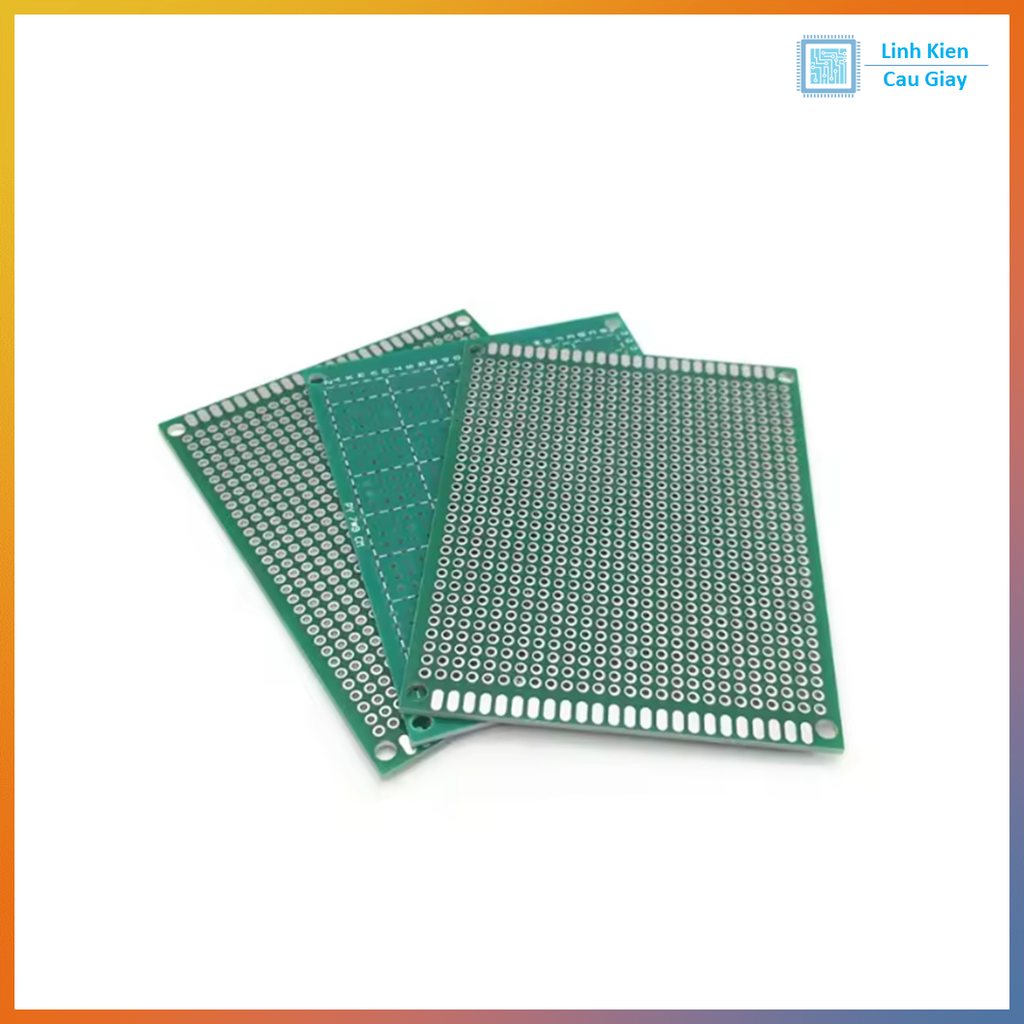

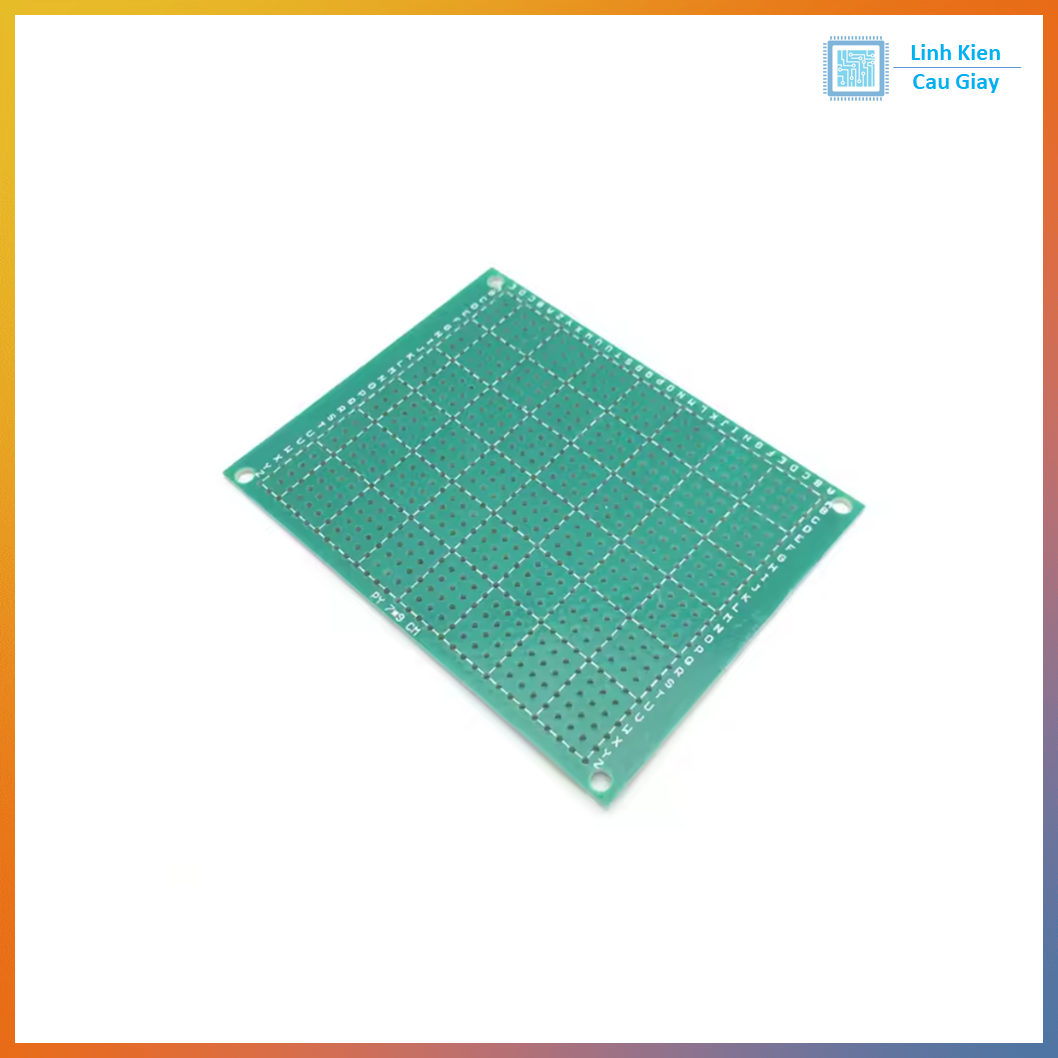

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
