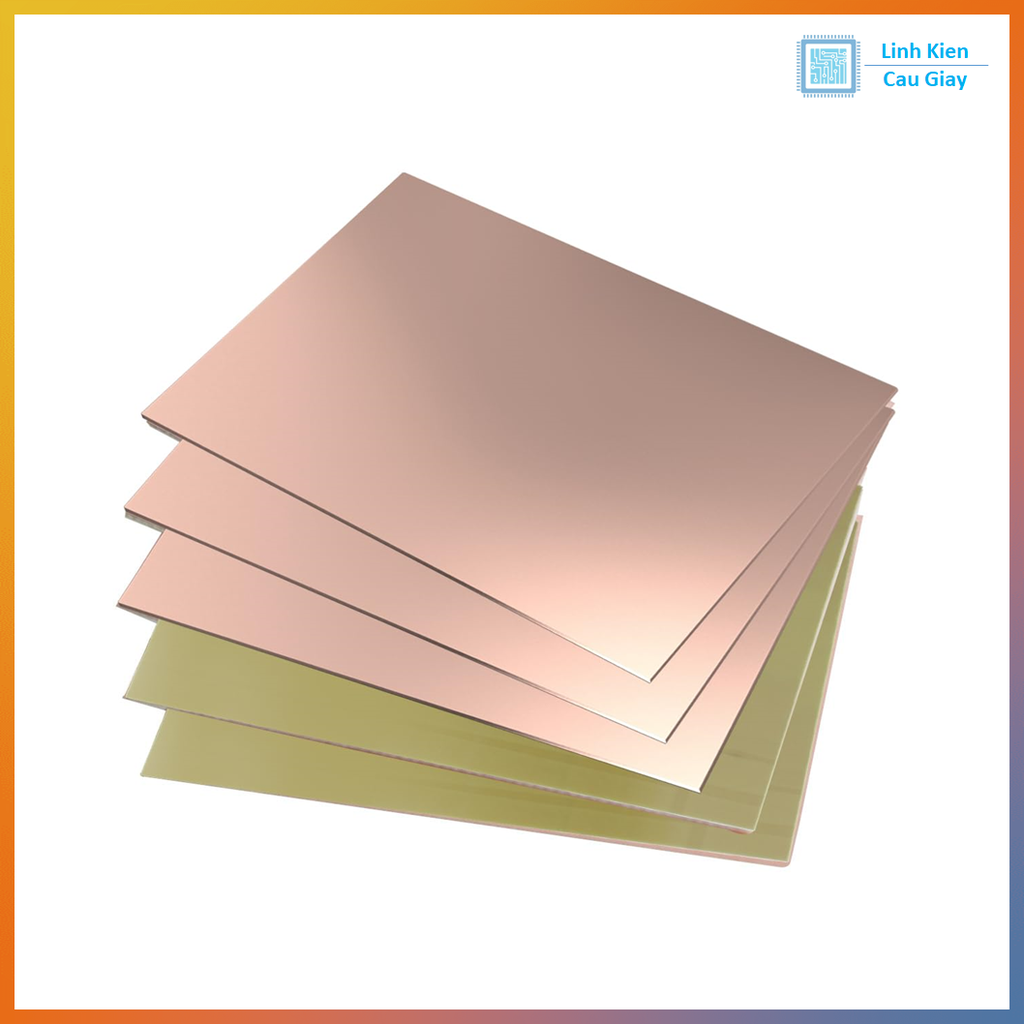

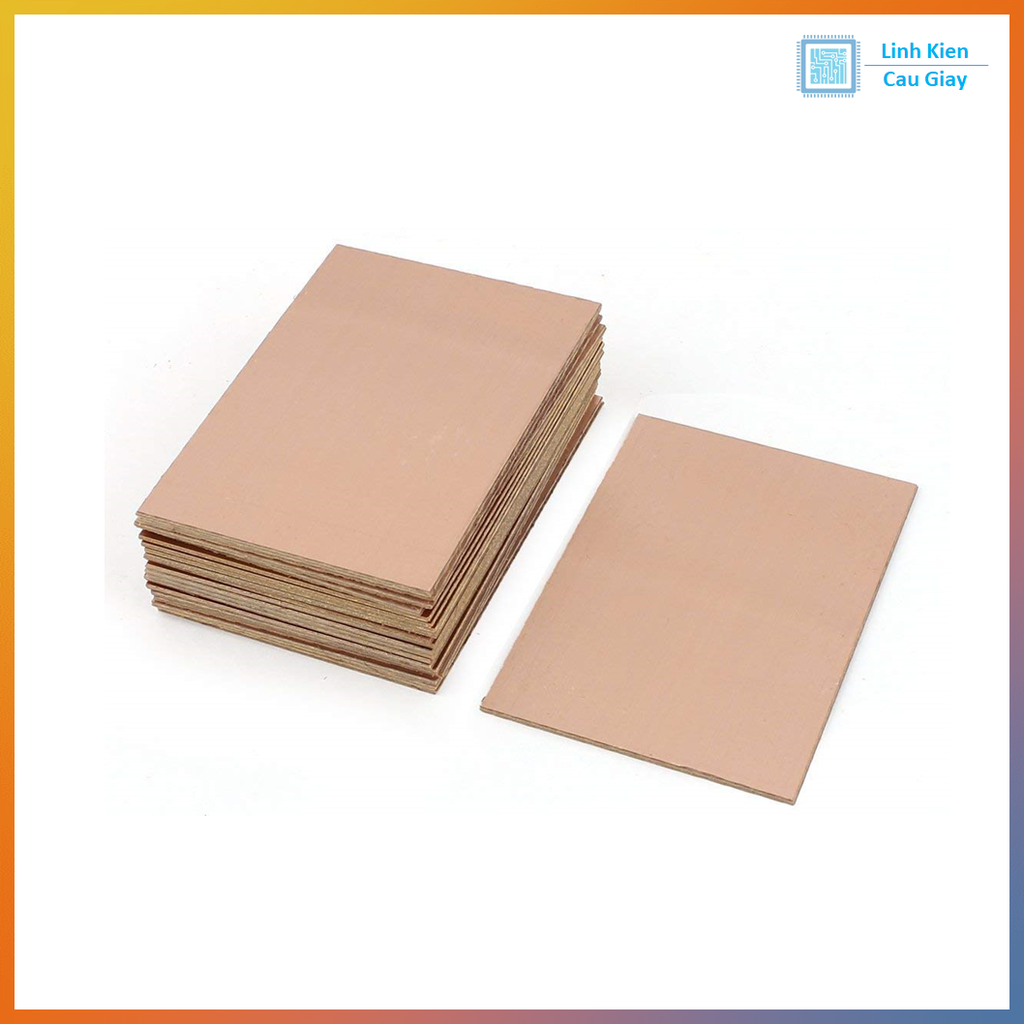

Phíp đồng sợi thủy tinh FR4 1.6mm

(Mã SP:CG000359)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

Mô tả :
Đang cập nhật ...
Size
Phủ đồng

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Phíp sợi thủy tinh FR4 1.6mm (Tùy chọn: 1 mặt , 2 mặt, kích thước A4, A5)

Mô tả sản phẩm

Phíp đồng FR4 1.6mm là loại bo mạch thô chuyên dùng để làm mạch in thủ công. Được cấu tạo từ sợi thủy tinh ép lớp (FR4), phủ đồng chất lượng cao, đảm bảo độ bền cơ học và cách điện tuyệt vời.

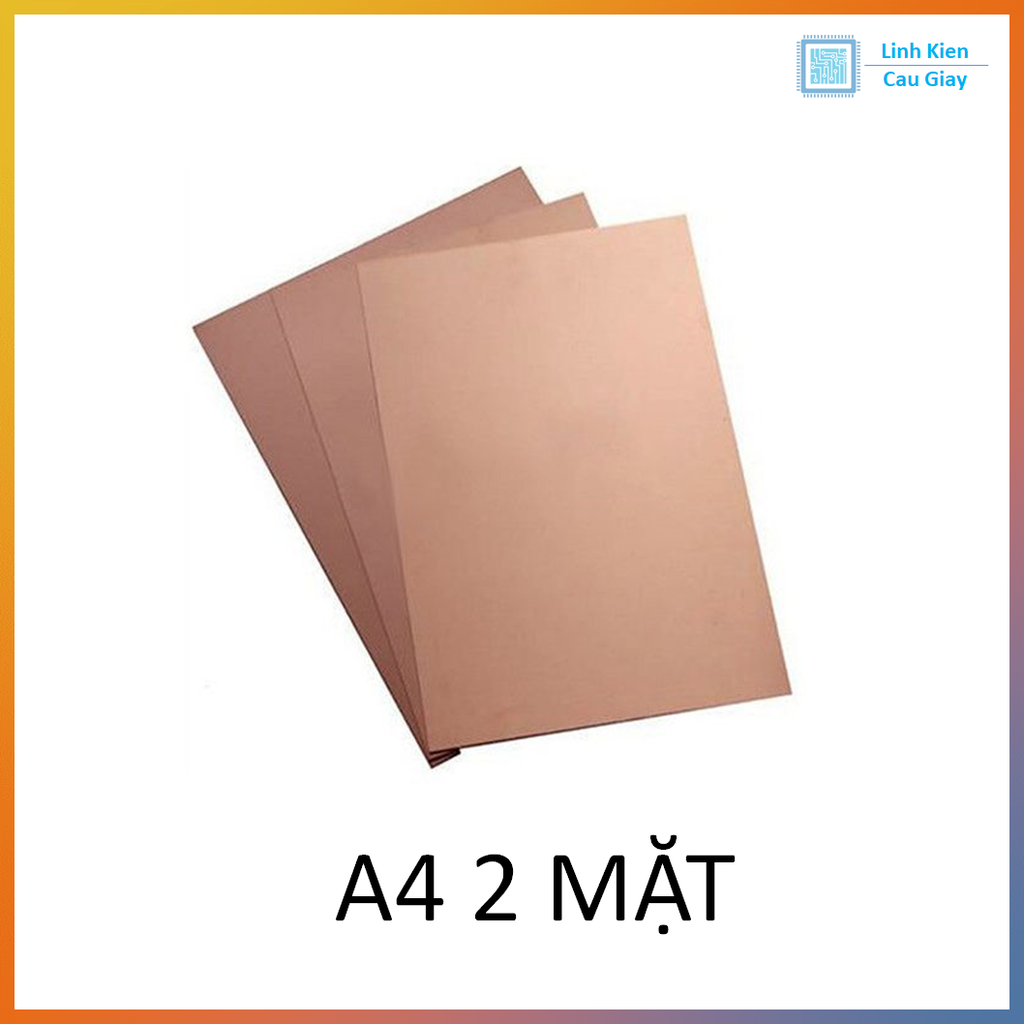

Sản phẩm có sẵn loại 1 mặt đồng hoặc 2 mặt đồng, các khổ phổ biến như A5 (148x210mm)A4 (210x297mm).

✔️ Chất liệu FR4 cách điện – chịu nhiệt
✔️ Lớp đồng dày – dễ ăn mòn mạch
✔️ Phù hợp khắc mạch tay hoặc in UV
✔️ Dễ khoan, dễ hàn linh kiện
✔️ Đáp ứng DIY – học tập – sản xuất

Ứng dụng

  • Làm mạch in PCB thủ công cho sinh viên, kỹ thuật viên

  • DIY board mạch test, mạch nguồn, mạch điều khiển

  • Nghiên cứu, giảng dạy, thực hành trong các trung tâm đào tạo

  • Tạo prototype cho các dự án Arduino, STM32, ESP32, v.v.

Thông số kĩ thuật

Loại phíp

Số lớp đồng

Kích thước

Độ dày tấm

Chất liệu nền

Độ dày lớp đồng

FR4 1 mặt

1 lớp

A4 / A5

1.6mm

Sợi thủy tinh

35µm (~1oz)

FR4 2 mặt

2 lớp

A4 / A5

1.6mm

Sợi thủy tinh

35µm (~1oz) mỗi mặt



Có thể dùng dao cắt, cưa tay, hoặc máy CNC để chia nhỏ kích thước phù hợp.





Hướng dẫn sử dụng

  • Vẽ sơ đồ mạch lên giấy bóng, in UV hoặc vẽ tay bằng bút mạch

  • Chuyển mạch sang phíp đồng bằng bàn là hoặc máy ép nhiệt

  • Ngâm vào dung dịch ăn mòn FeCl3 hoặc H2O2+HCl để tách đồng

  • Rửa sạch, khoan lỗ, hàn linh kiện

  • Dùng keo hoặc ốc đồng để cố định nếu cần

⚠️ Cần sử dụng găng tay và đeo kính bảo hộ khi ăn mòn mạch

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
