Relay SLA-5V / 12V / 24VDC-SL-A 30A 6 chân

Mô tả sản phẩm

Relay SLA-5/12/24VDC-SL-A 30A (6 chân) là relay công suất cao dạng SPDT (1 tiếp điểm chuyển mạch), dùng để đóng cắt các tải lớn như bơm, motor, quạt, thanh nhiệt, đèn công suất…

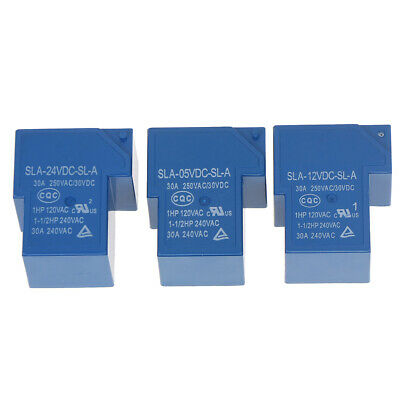

Có 3 lựa chọn điện áp cuộn hút:

• SLA-05VDC-SL-A – cuộn 5VDC

• SLA-12VDC-SL-A – cuộn 12VDC

• SLA-24VDC-SL-A – cuộn 24VDC

Tiếp điểm chịu dòng tối đa 30A @ 250VAC / 30VDC, vỏ nhựa kín, chân to gắn PCB hoặc bắt dây cos, rất phù hợp cho mạch điều khiển công suất, tủ điện, nhà thông minh, mạch bảo vệ – hẹn giờ – điều khiển từ xa.

Ứng dụng

• Đóng cắt bơm nước, motor, quạt công nghiệp, máy nén, tải trở công suất

• Điều khiển điện trở nhiệt, thanh nhiệt lò sấy, máy ấp trứng, bình nóng lạnh…

• Mạch khởi động tải, mạch bảo vệ quá dòng/quá áp, mạch delay, mạch relay WiFi

• Hệ thống nhà thông minh, tủ điện điều khiển chiếu sáng, điều khiển động cơ

• Thay thế relay công suất hỏng trong thiết bị dân dụng, bo điều khiển công nghiệp nhẹ

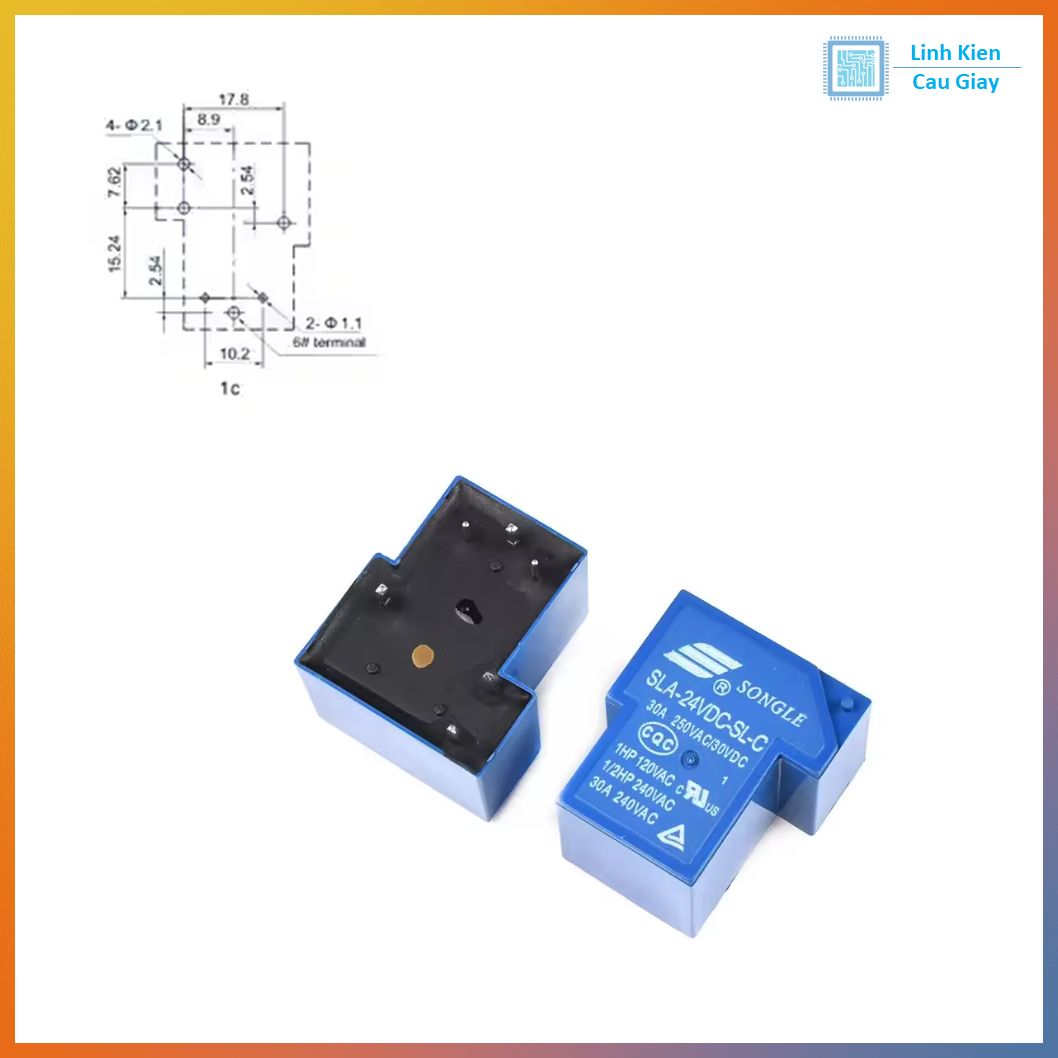

Sơ đồ chân

Relay 6 chân thường gồm:

• 2 chân cuộn hút (Coil + / Coil –) – cấp nguồn điều khiển 5V / 12V / 24V DC

• 3 chân tiếp điểm công suất:

  • COM (Common) – chân chung

  • NO (Normally Open) – tiếp điểm thường hở

  • NC (Normally Closed) – tiếp điểm thường đóng

• 1 chân còn lại có thể là COM/NC phụ hoặc chân cơ khí (tùy layout PCB), khi đấu tải nên theo đúng sơ đồ in trên thân relay.

Nguyên lý:

• Không cấp điện cuộn hút → COM nối với NC, ngắt với NO.

• Cấp đúng điện áp cuộn hút → COM chuyển sang nối với NO, ngắt với NC.

Thông số kĩ thuật

• Model: SLA-xxVDC-SL-A

• Điện áp cuộn hút: 5VDC / 12VDC / 24VDC (chọn khi đặt hàng)

• Dòng tiếp điểm: tối đa 30A

• Điện áp tải: lên đến 250VAC hoặc 30VDC (xem thêm datasheet cụ thể)

• Kiểu tiếp điểm: SPDT (1 chuyển mạch), NO/NC

• Số chân: 6 chân công suất + cuộn hút

• Vật liệu tiếp điểm: hợp kim chịu dòng lớn, tuổi thọ cơ – điện cao

• Kiểu vỏ: nhựa kín, cách điện tốt, kích thước relay công suất tiêu chuẩn

Hướng dẫn sử dụng

• Chọn đúng điện áp cuộn hút (5V / 12V / 24V) khớp với mạch điều khiển.

• Khi điều khiển bằng vi điều khiển (Arduino, ESP32, STM32…):

  • Dùng transistor/MOSFET + diode dập xung để kích cuộn relay, không cấp trực tiếp từ chân I/O.

• Đấu tải:

  • Nguồn/tải chung vào COM

  • Muốn bình thường ngắt, kích mới chạy → dùng COM – NO

  • Muốn bình thường chạy, kích thì tắt → dùng COM – NC

• Đảm bảo dòng tải ≤ 30A, dây dẫn và mạch in đủ tiết diện.

• Làm việc với điện lưới 220VAC cần che chắn, cách điện, giữ khoảng cách an toàn, không chạm tay khi có điện.

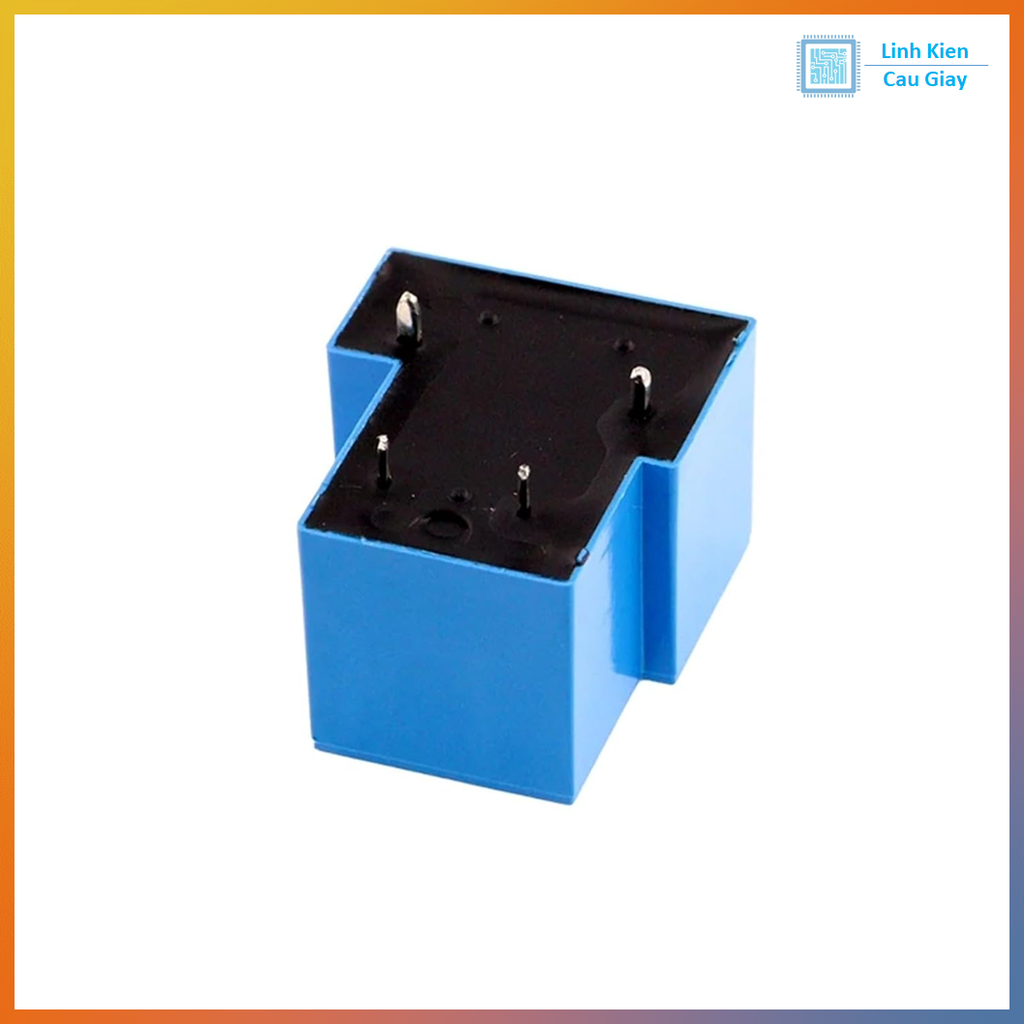

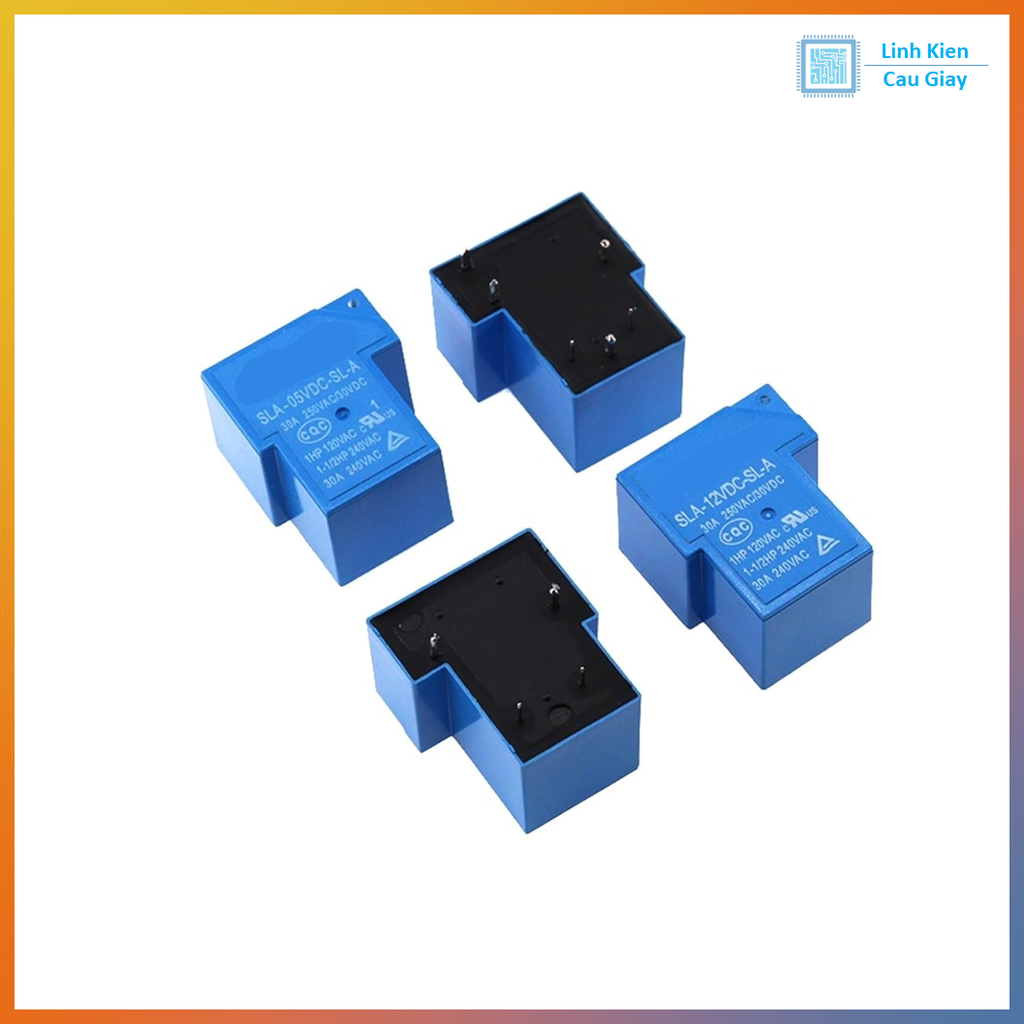

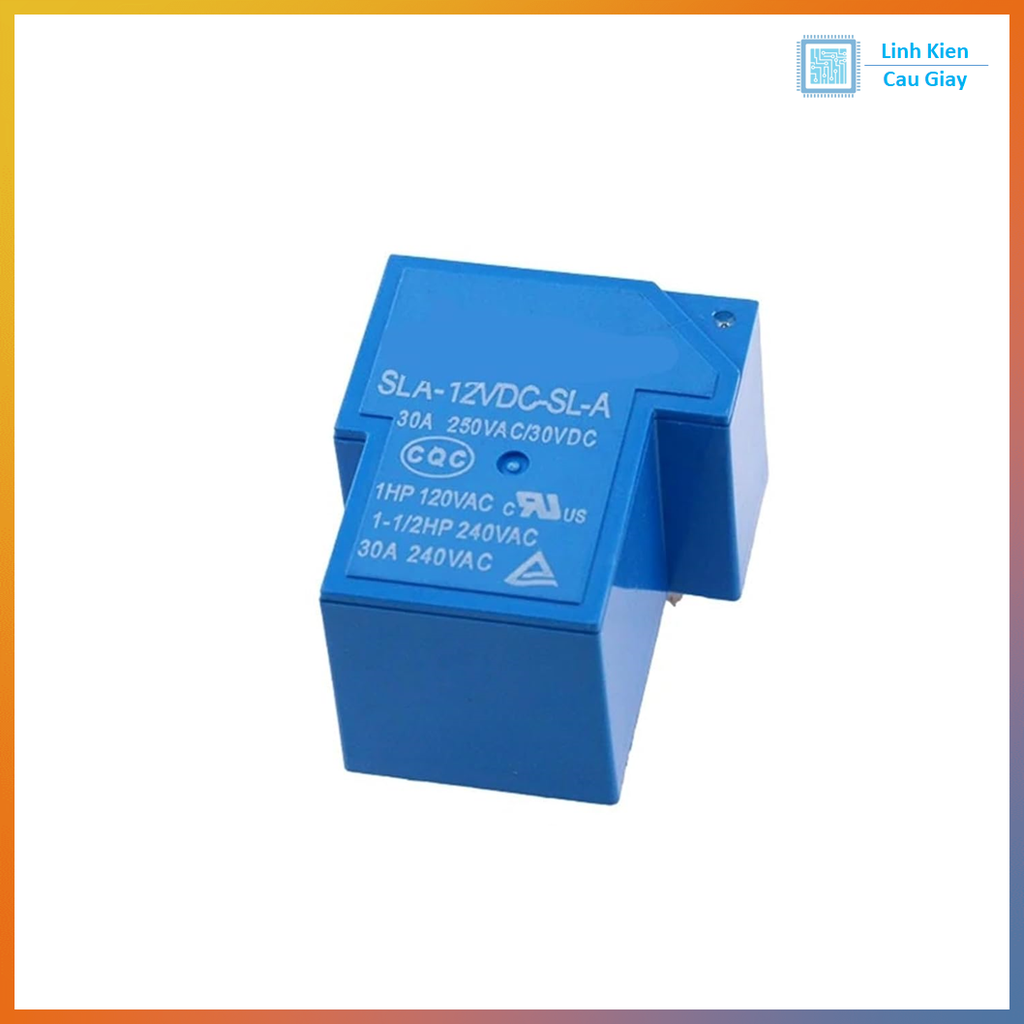

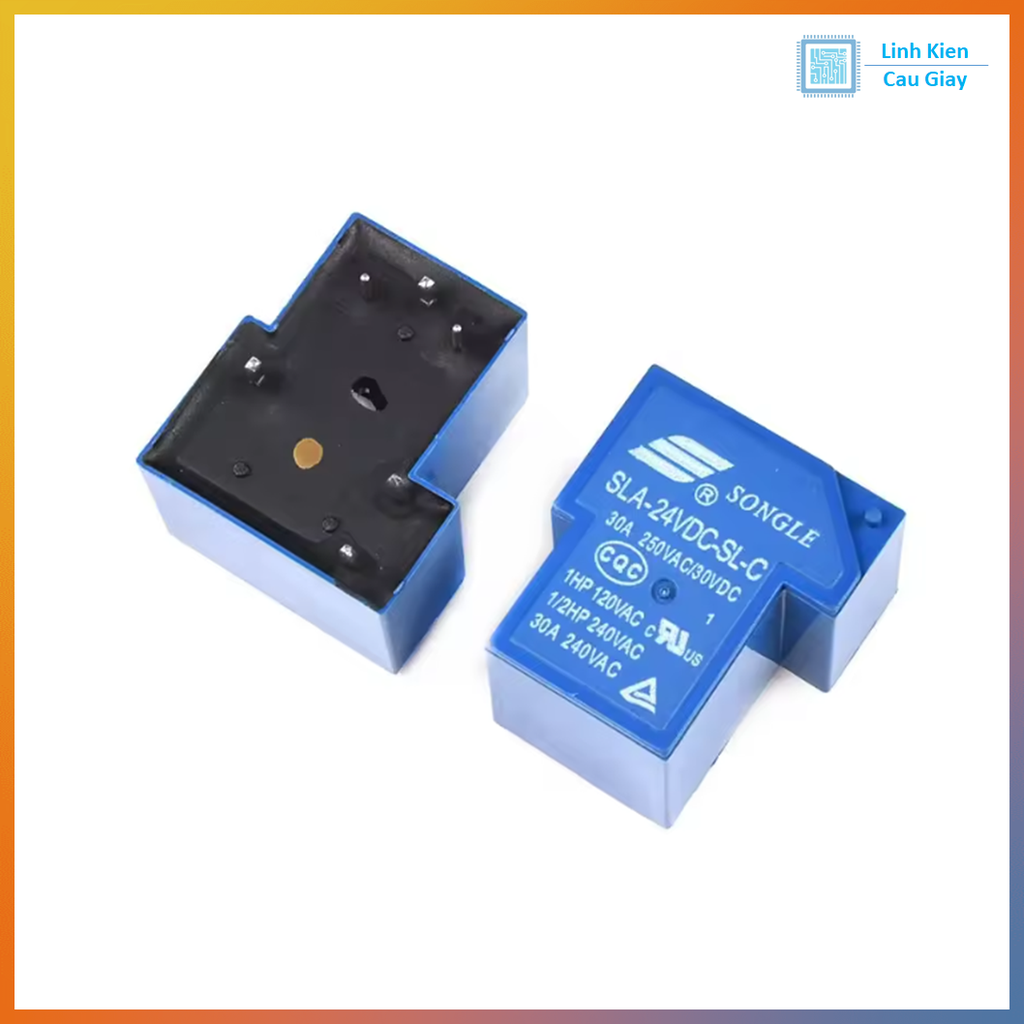

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
