Relay HK4100F 3A 6 chân

Mô tả sản phẩm

Relay HK4100F 3A 6 chân là loại relay mini đóng cắt tín hiệu / tải nhỏ dùng phổ biến trong các mạch điều khiển, mạch trung gian, bo điều khiển công suất thấp.

Relay dùng để cách ly và đóng cắt tải AC/DC bằng tín hiệu điều khiển từ vi điều khiển, PLC, mạch logic… giúp mạch điều khiển an toàn hơn, bảo vệ IC và bo mạch khỏi điện áp cao.

Dạng 6 chân cắm PCB, kích thước nhỏ gọn, dễ layout trên mạch in, phù hợp với các dự án Arduino, STM32, PIC, AVR, mạch điều khiển tự động, robot, nhà thông minh…

Ứng dụng

• Đóng cắt đèn, quạt, bơm nước, motor nhỏ qua vi điều khiển

• Mạch hẹn giờ, mạch bảo vệ, mạch báo động, mạch công tắc điều khiển từ xa

• Mạch trung gian cách ly giữa phần điều khiển và phần tải

• Ứng dụng trong các dự án Arduino, ESP32, STM32, PLC mini, DIY nhà thông minh

• Thay thế relay hỏng trên bo nguồn, bo điều khiển, thiết bị dân dụng, thiết bị công nghiệp nhẹ

Sơ đồ chân

Thông thường relay 6 chân dạng SPDT có:

• 2 chân cuộn hút (Coil + / Coil –)

• 1 chân COM (Common) – chân chung

• 1 chân NO (Normally Open) – thường hở

• 1 chân NC (Normally Closed) – thường đóng

• 1 chân còn lại có thể là chân cơ khí/tiếp điểm phụ (tùy layout, thường vẫn thuộc nhóm COM/NO/NC)

Cách hiểu làm việc:

• Khi không cấp điện cho cuộn hút → COM nối với NC, ngắt với NO

• Khi cấp đúng điện áp cho cuộn hút → COM chuyển sang nối với NO, ngắt với NC

Thông số kĩ thuật

• Mã: HK4100F

• Dạng: Relay mini PCB 6 chân, SPDT (1 chuyển mạch)

• Dòng tải tiếp điểm: tối đa 3A

• Điện áp tải: thường AC 125V / 250V hoặc DC 30V (tùy datasheet từng dòng)

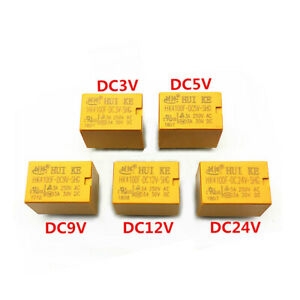

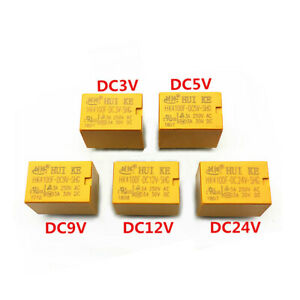

• Điện áp cuộn hút: DC 5V / 12V / 24V (tùy phân loại shop)

• Dòng cuộn hút: khoảng từ vài chục mA (tùy điện áp)

• Cách điện: giữa cuộn và tiếp điểm chịu được vài kV (theo datasheet)

• Hình thức: vỏ nhựa kín, chân cắm PCB DIP 6 pin

• Kích thước: mini, phù hợp gắn nhiều relay trên 1 bo mạch.

Hướng dẫn sử dụng

• Xác định điện áp cuộn hút đúng với loại relay (5V / 12V / 24V DC).

• Trên mạch điều khiển, dùng transistor / MOSFET + diode dập xung để kích relay khi điều khiển từ vi điều khiển (Arduino, STM32…) nhằm bảo vệ chân I/O.

• Đấu tải vào các chân COM – NO – NC:

  • Muốn bình thường ngắt, khi kích mới bật → dùng COM – NO.

  • Muốn bình thường bật, khi kích thì tắt → dùng COM – NC.

• Đảm bảo tải không vượt quá 3A và nằm trong dải điện áp cho phép.

• Hàn relay vào PCB chắc chắn, tránh rung lắc, tránh để mặt dưới chạm chập.

• Khi làm việc với điện áp AC cao, phải cách điện, che chắn an toàn, không chạm tay khi có điện.

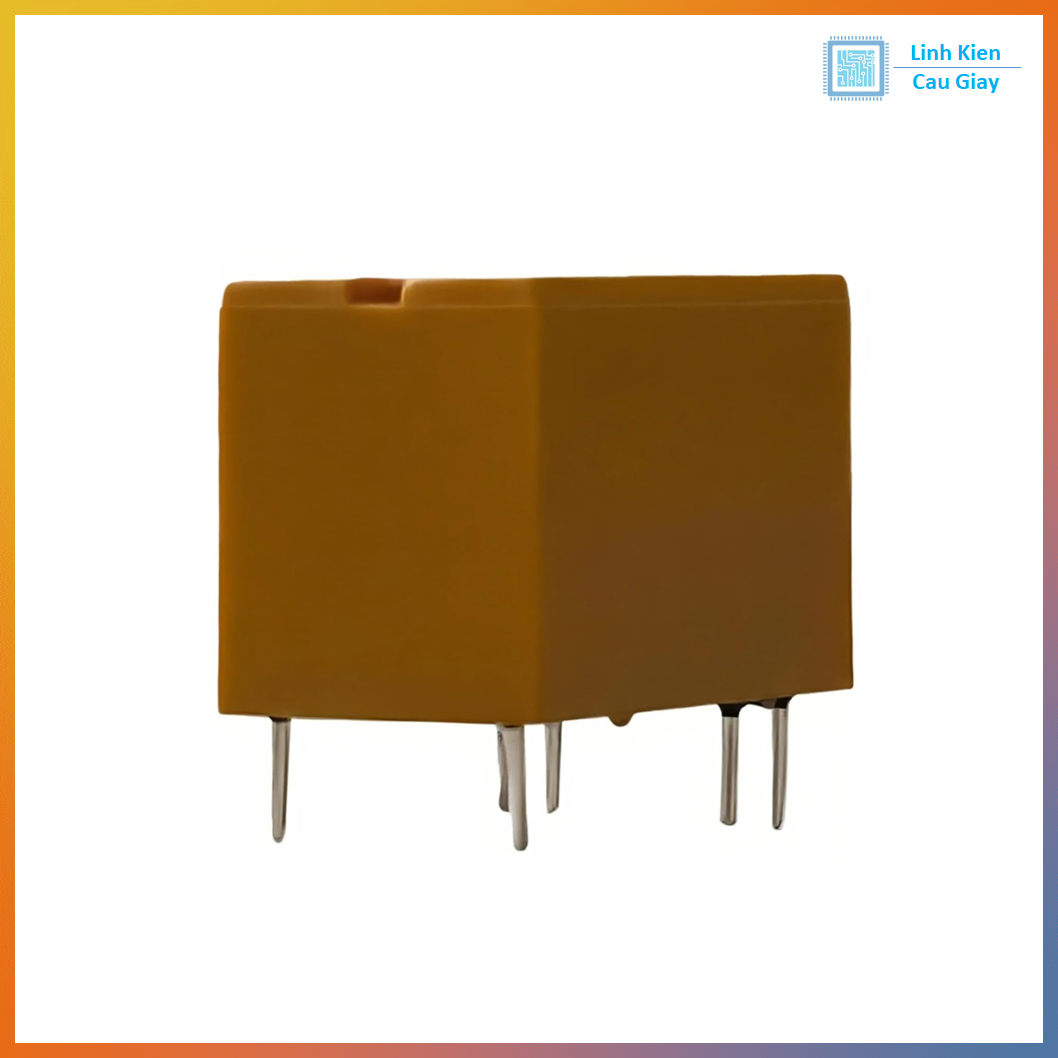

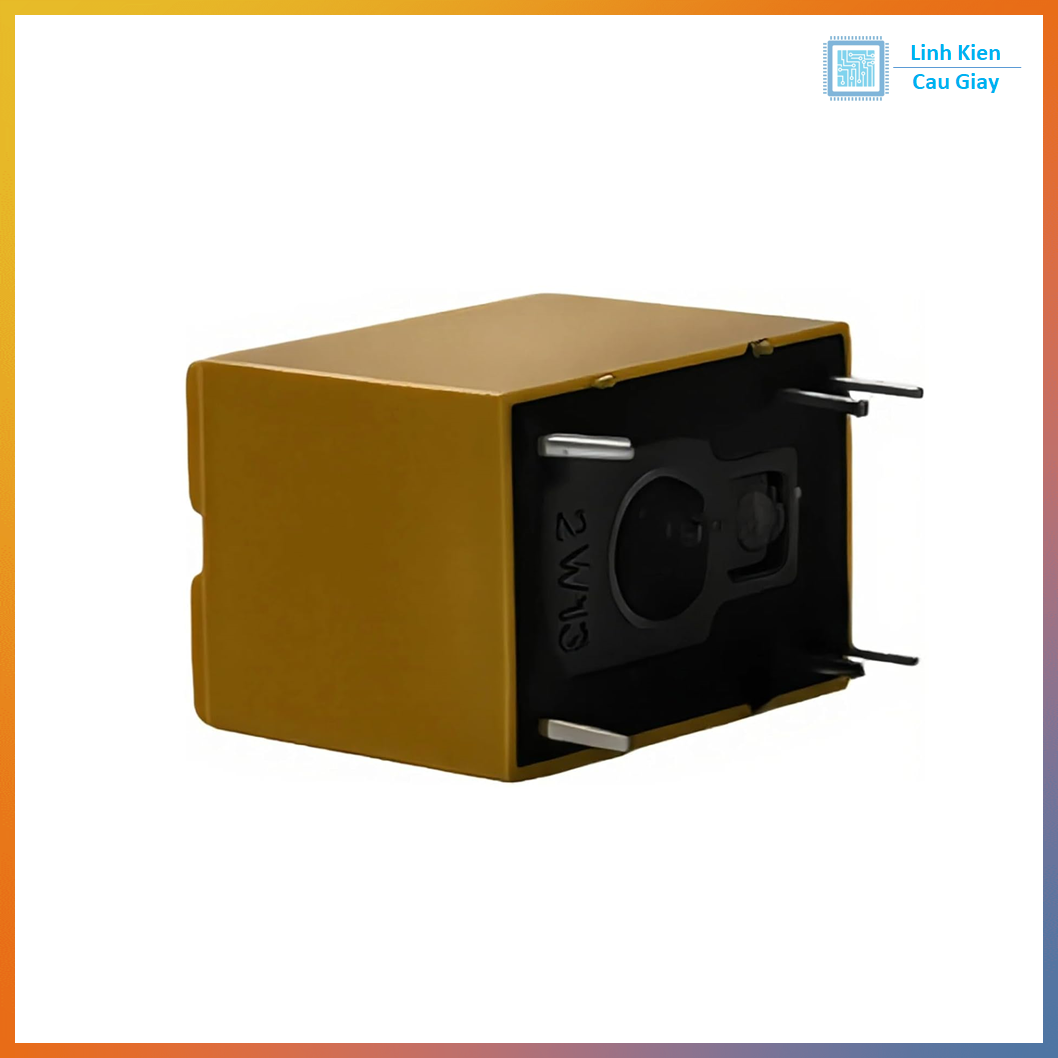

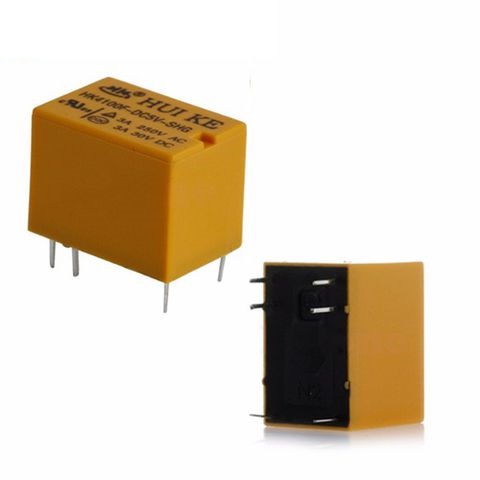

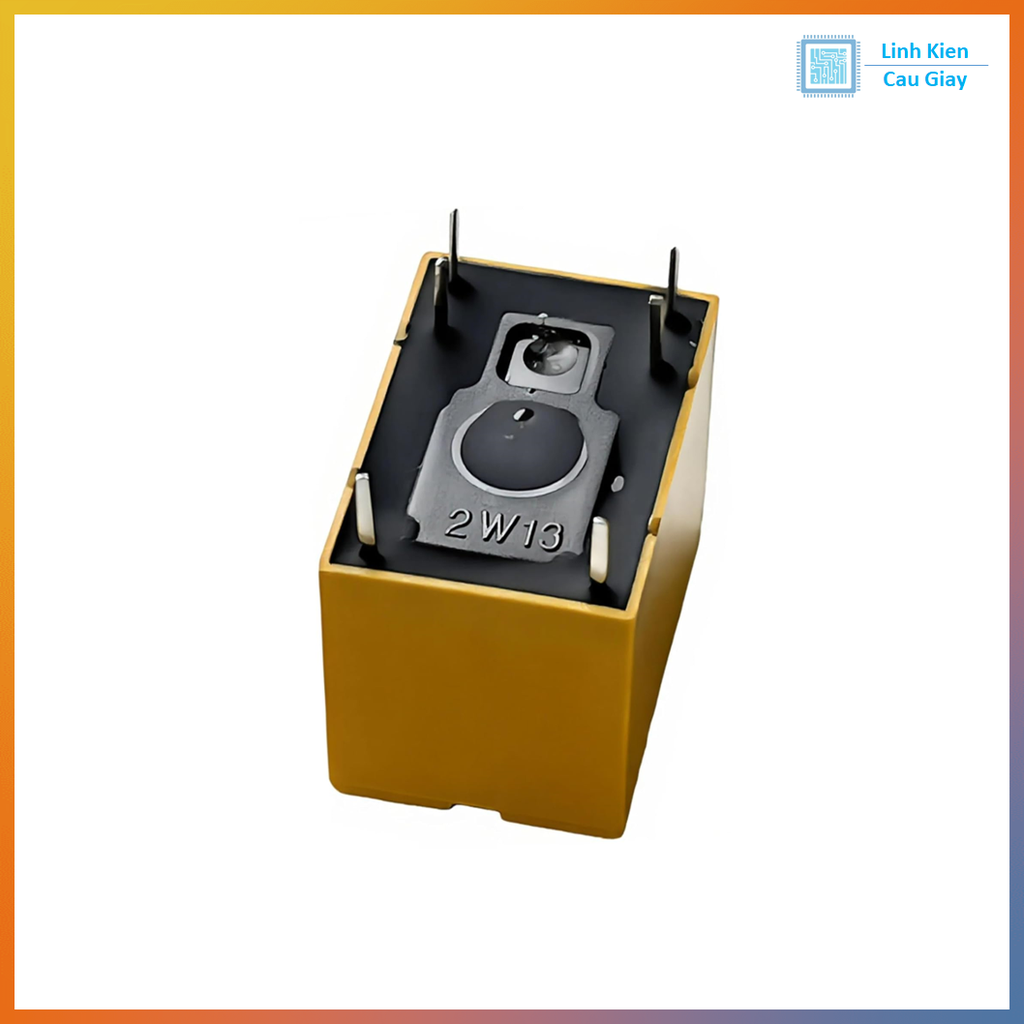

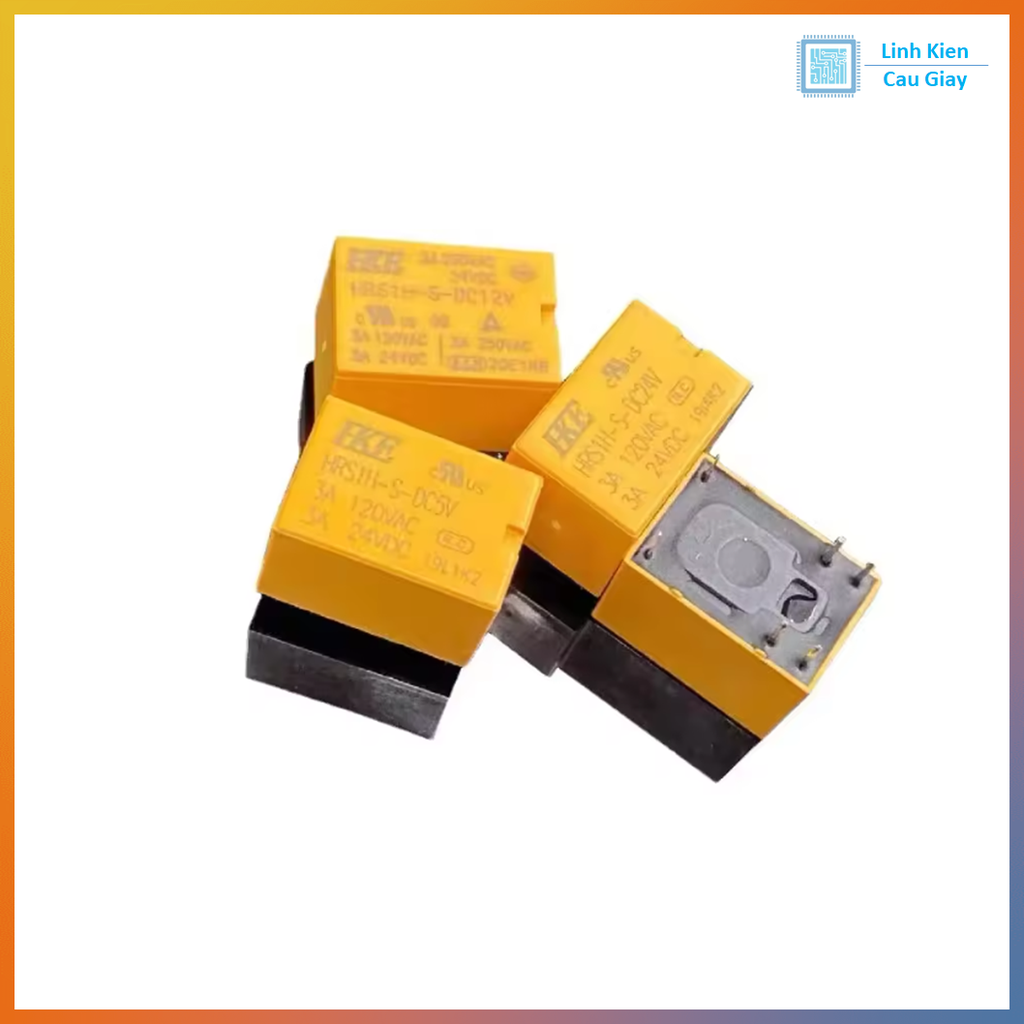

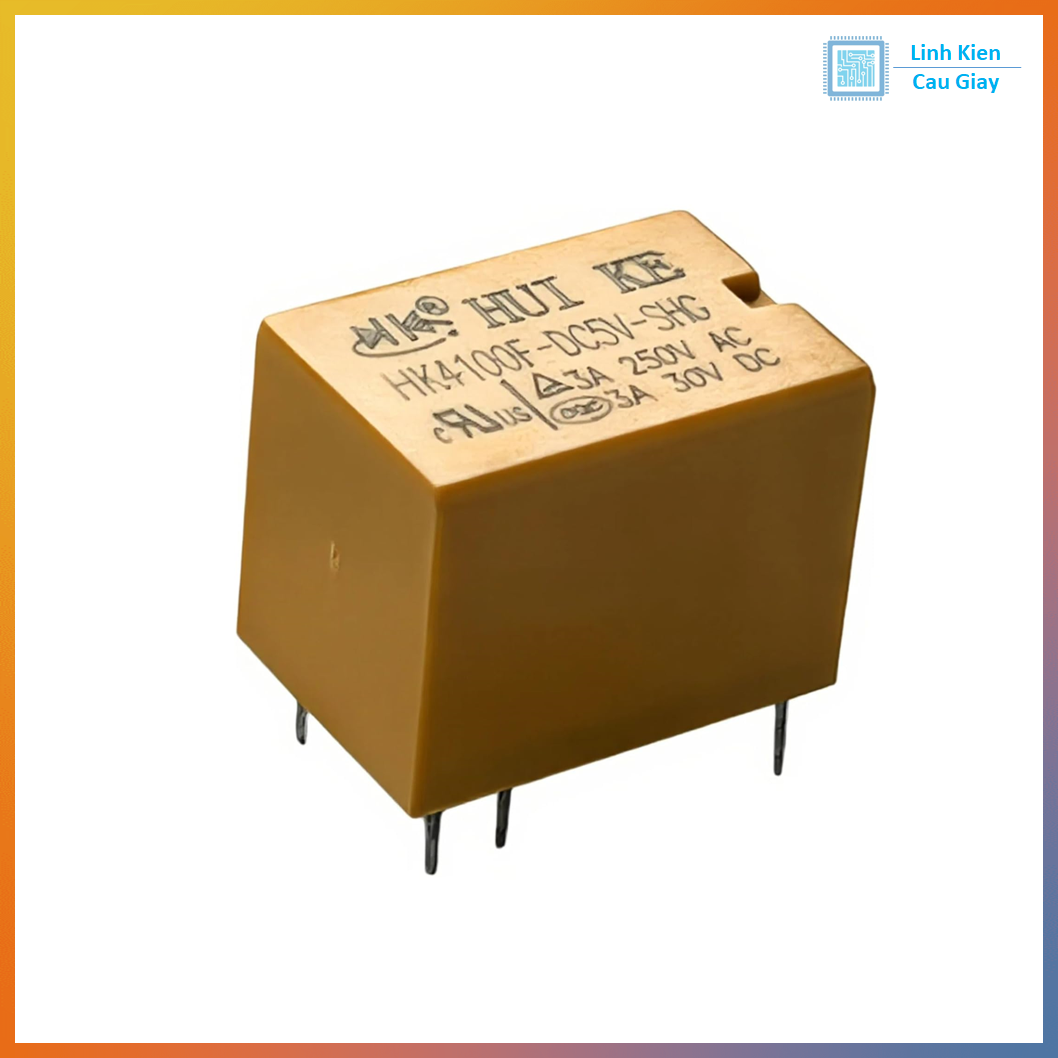

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
