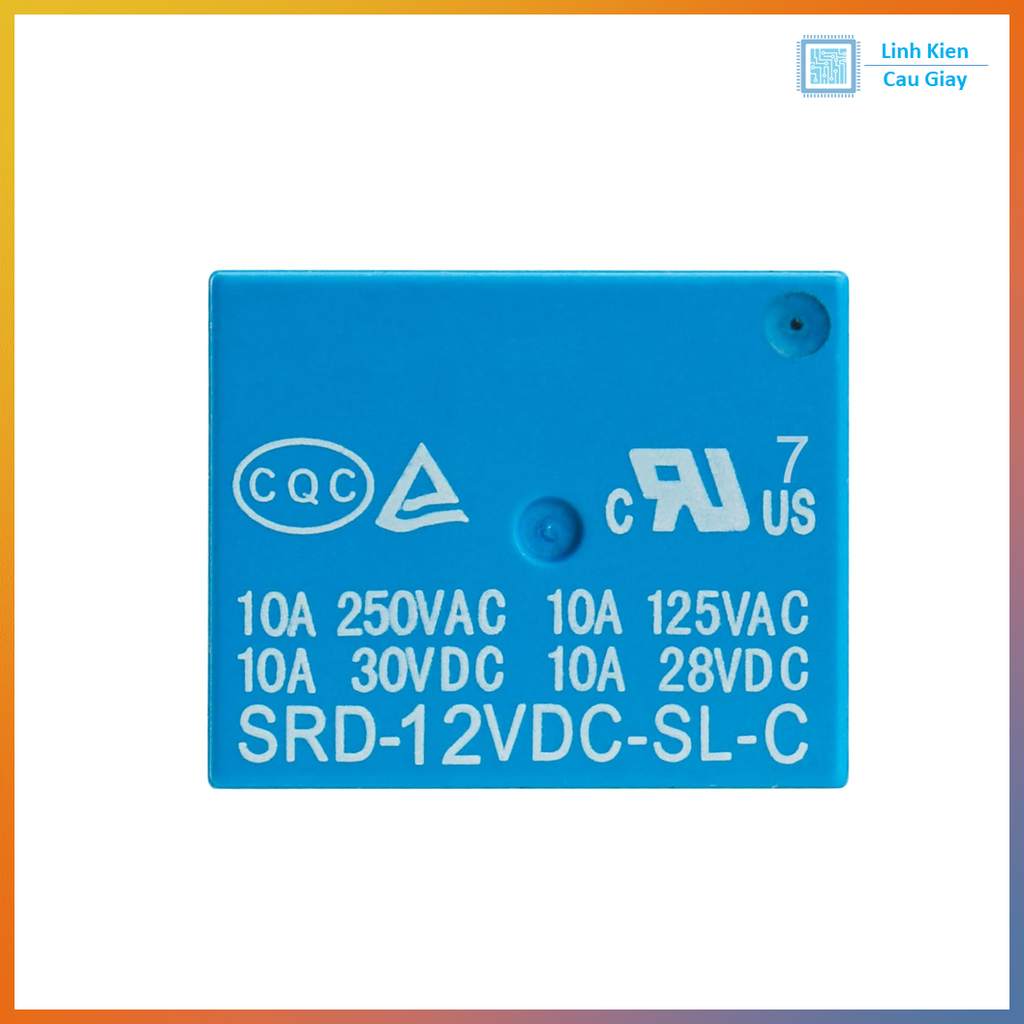

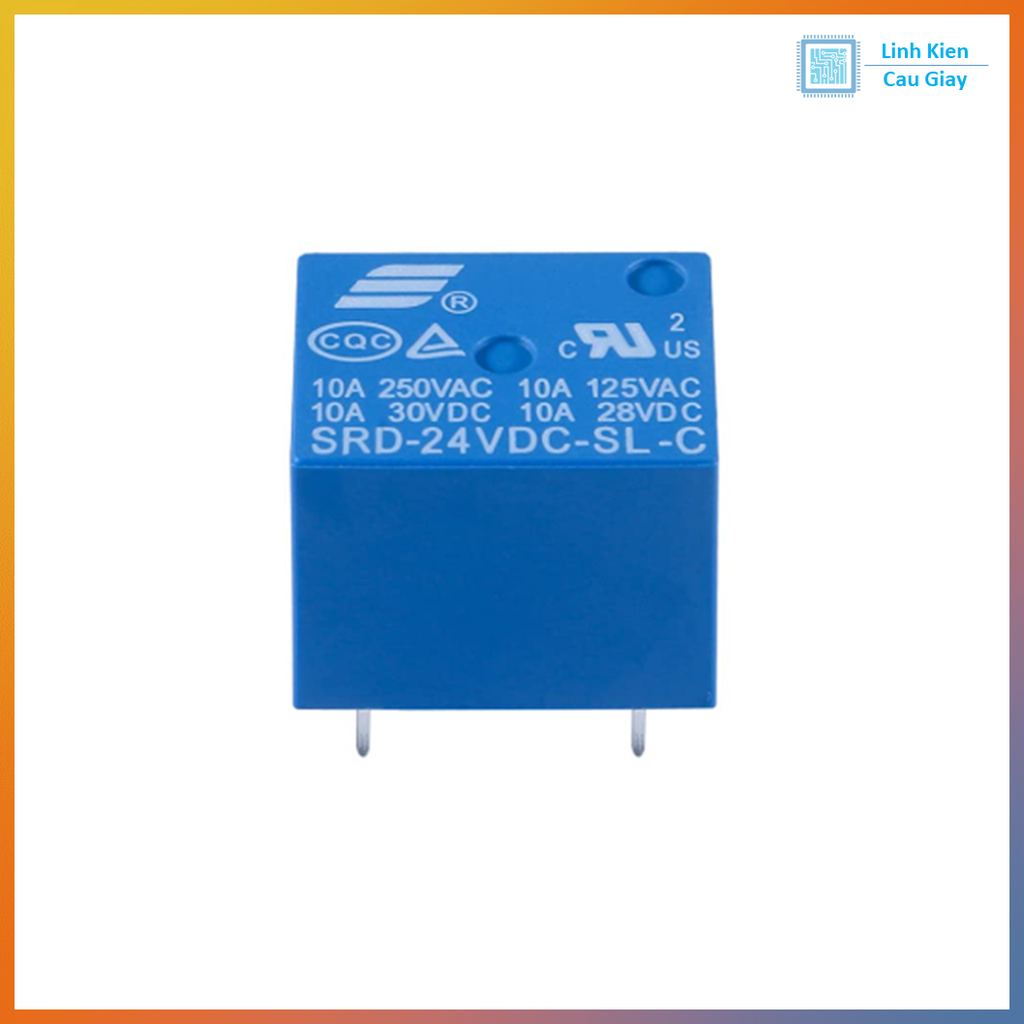

Relay 5 chân SRD 05/12/24 VDC SL C
(Mã SP:CG000288)
Thương hiệu: Chưa cập nhật
Relay 5 Chân SRD-05VDC / 12VDC / 24VDC – Loại SL-C – Điều Khiển Tải AC/DC Dễ Dàng
Mô tả sản phẩm
Relay SRD 5 chân dòng SL-C là loại relay thông dụng nhất trên thị trường, dùng để đóng/ngắt thiết bị điện AC hoặc DC thông qua tín hiệu điều khiển điện áp thấp từ vi điều khiển (Arduino, ESP32, PLC...).
Relay có 5 chân (SPDT) với cấu trúc 1 tiếp điểm thường đóng (NC), 1 tiếp điểm thường hở (NO), 1 chân chung (COM) cùng 2 chân điều khiển cuộn coil.
Có nhiều mức điện áp điều khiển phổ biến: 5VDC, 12VDC, 24VDC, giúp bạn lựa chọn dễ dàng phù hợp với hệ thống hiện tại.
Ứng dụng
-
Điều khiển đèn, quạt, bơm, máy móc dùng điện AC hoặc DC
-
Đóng/ngắt tải bằng Arduino, ESP8266, PLC, ESP32
-
Hệ thống nhà thông minh, IoT, hẹn giờ, cảm biến
-
Bộ điều khiển công nghiệp mini, mô hình học tập
-
Ứng dụng relay trong module 1 kênh, 4 kênh, 8 kênh...

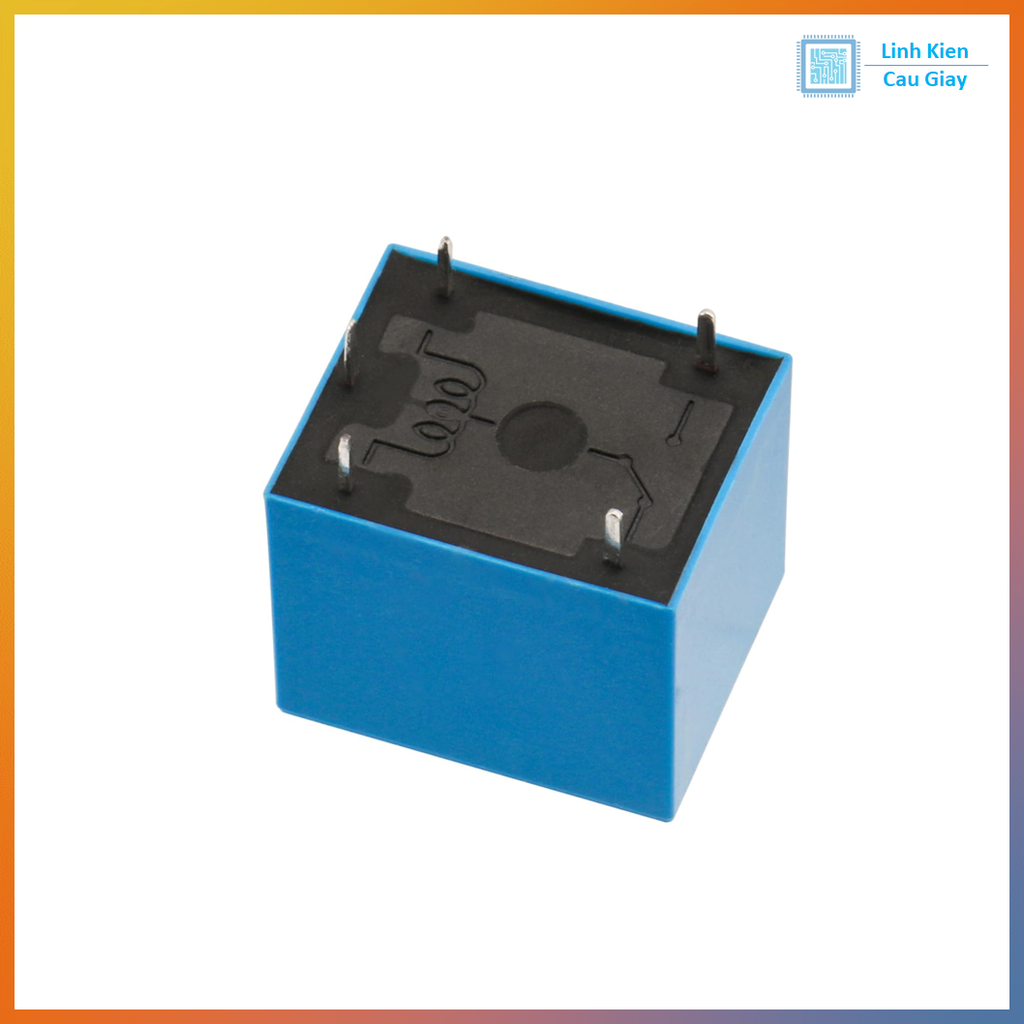

Sơ đồ chân
|
Mã Relay |
Điện áp điều khiển (coil) |
Màu vỏ |
Ứng dụng |
|---|---|---|---|
|
SRD-05VDC-SL-C |
5V DC |
Xanh dương |
Arduino, Raspberry Pi, ESP8266... |
|
SRD-12VDC-SL-C |
12V DC |
Màu đen |
PLC 12V, nguồn thông dụng |
|
SRD-24VDC-SL-C |
24V DC |
Màu vàng |
Ứng dụng công nghiệp, nguồn 24V |
Dùng sai điện áp cuộn coil sẽ làm relay không hoạt động hoặc hư hỏng.
|
Chân |
Ký hiệu |
Mô tả |
|---|---|---|
|
1 |
NC |
Thường đóng – nối với COM khi chưa kích |
|
2 |
COM |
Chân chung |
|
3 |
NO |
Thường hở – nối với COM khi relay được kích hoạt |
|
4 |
Coil+ |
Cấp điện dương (tùy theo 5V, 12V hoặc 24V) |
|
5 |
Coil– |
GND (âm nguồn) |
Thông số kĩ thuật
| Thông số | Giá trị |
|---|---|
|
Loại |
Relay 5 chân SPDT (SRD...SL-C) |
|
Điện áp điều khiển |
5VDC / 12VDC / 24VDC |
|
Dòng tiêu thụ cuộn coil |
~70 – 90mA |
|
Tải tối đa |
10A 250VAC hoặc 10A 30VDC |
|
Số tiếp điểm |
1 COM – 1 NC – 1 NO |
|
Chân cắm |
Loại DIP – tương thích breadboard/module |
|
Tuổi thọ |
100.000 lần đóng/ngắt (cơ khí) |
|

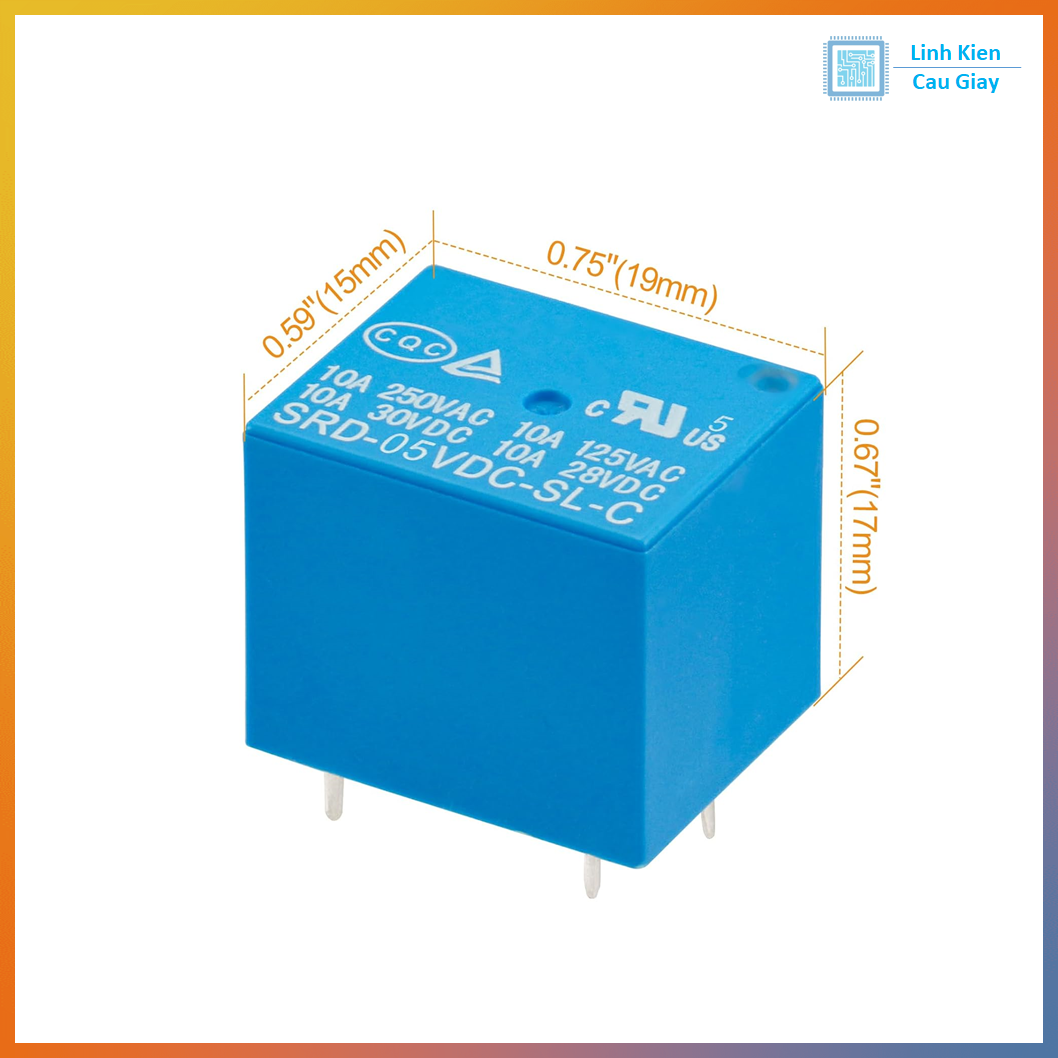

Kích thước |
~19mm x 15.5mm x 16.5mm |
Hướng dẫn sử dụng
-
Kết nối chân coil:
-
Coil+ → D7 (hoặc qua transistor + diode bảo vệ)
-
Coil– → GND
-
-
Kết nối tải AC/DC:
-
Nguồn điện → COM
-
NO → Thiết bị (quạt, đèn...)
-
NC → Dùng nếu cần hoạt động ngược lại
-

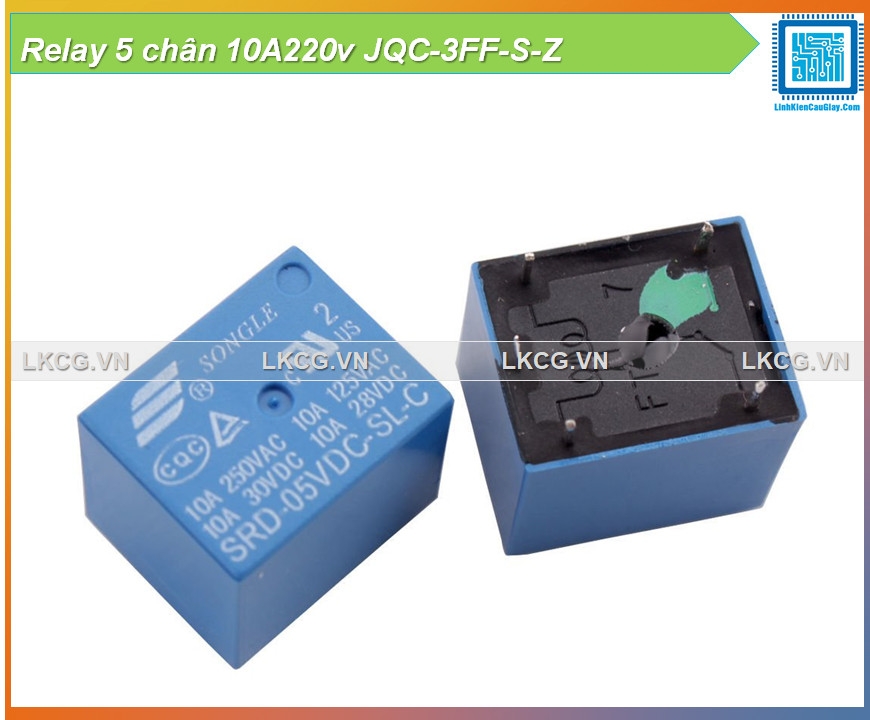

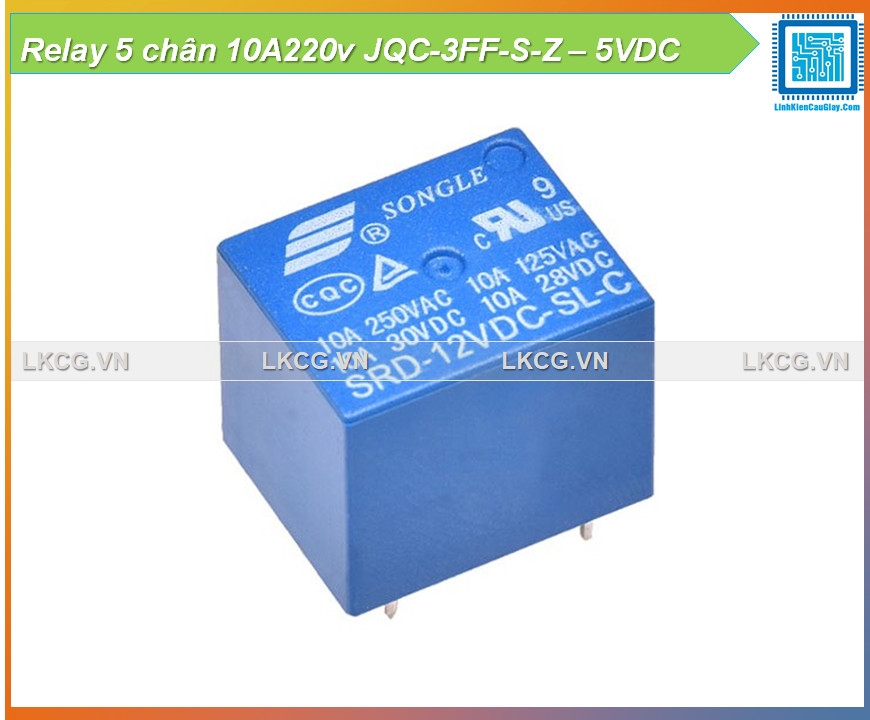

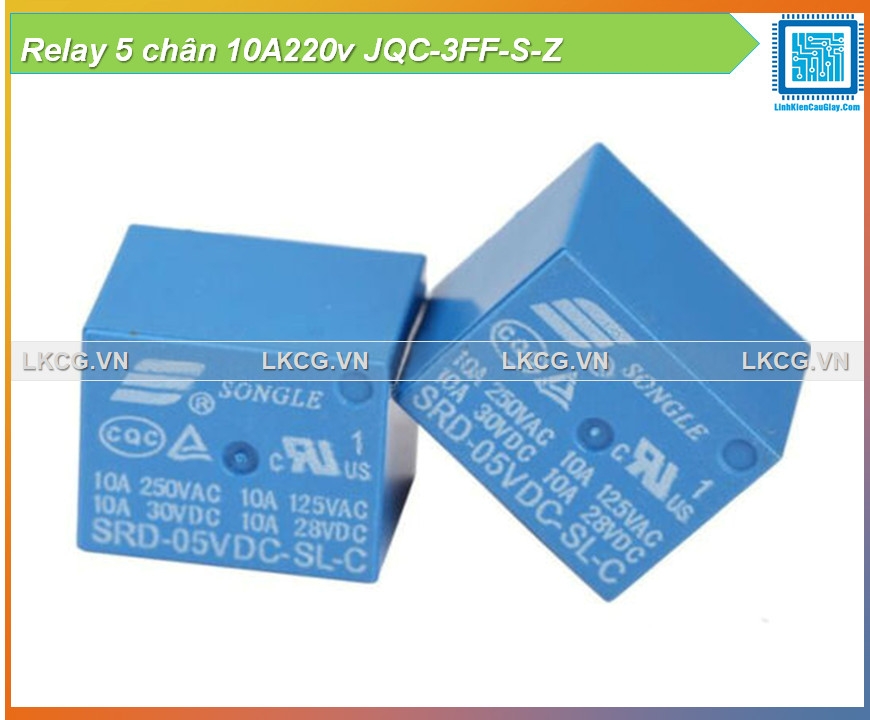

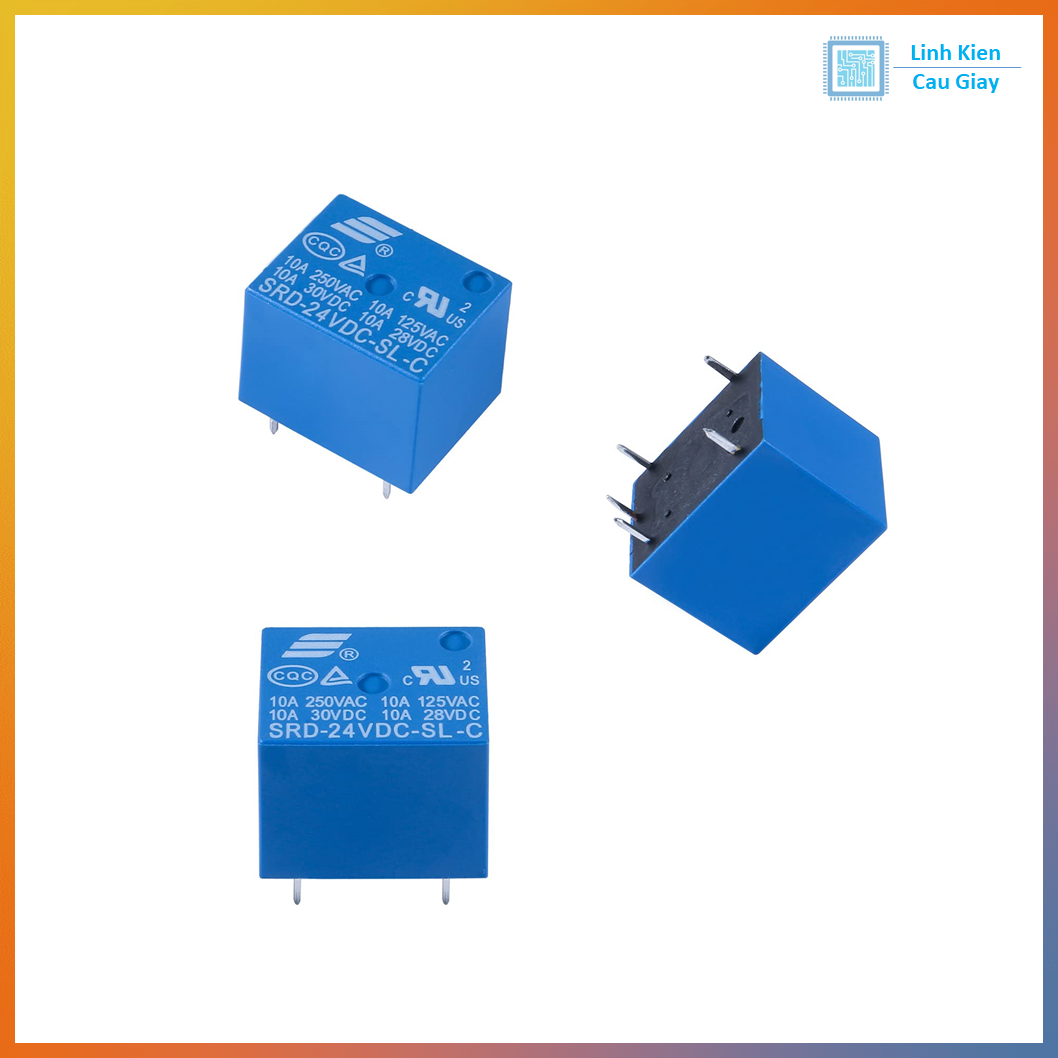

Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
Tại sao chọn mua tại Linh Kiện Cầu Giấy?
✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận
✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu
✅ Cam kết linh kiện chính hãng, đúng mô tả
✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker
