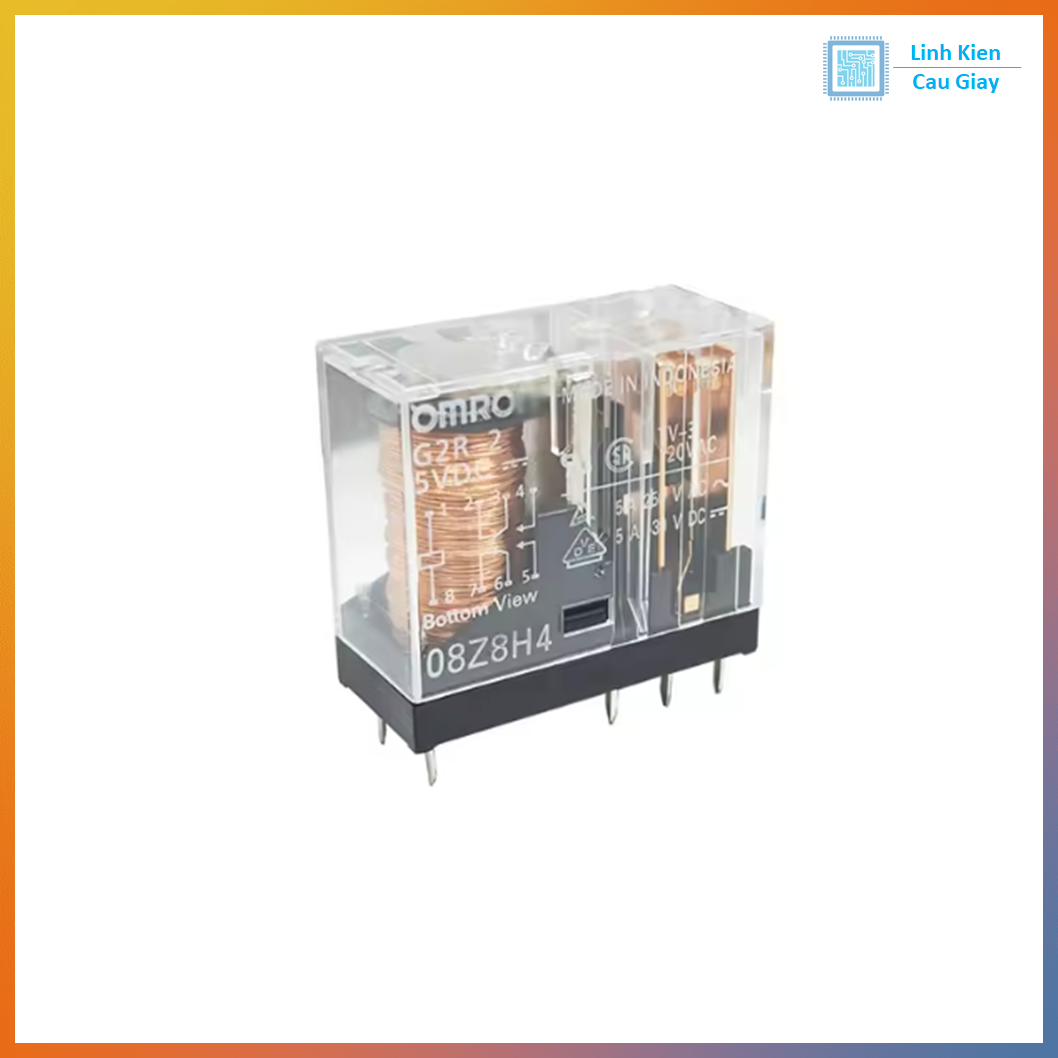

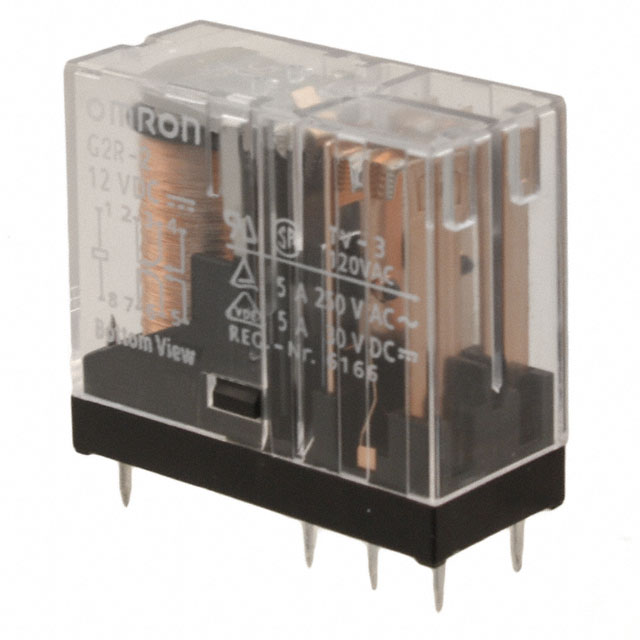

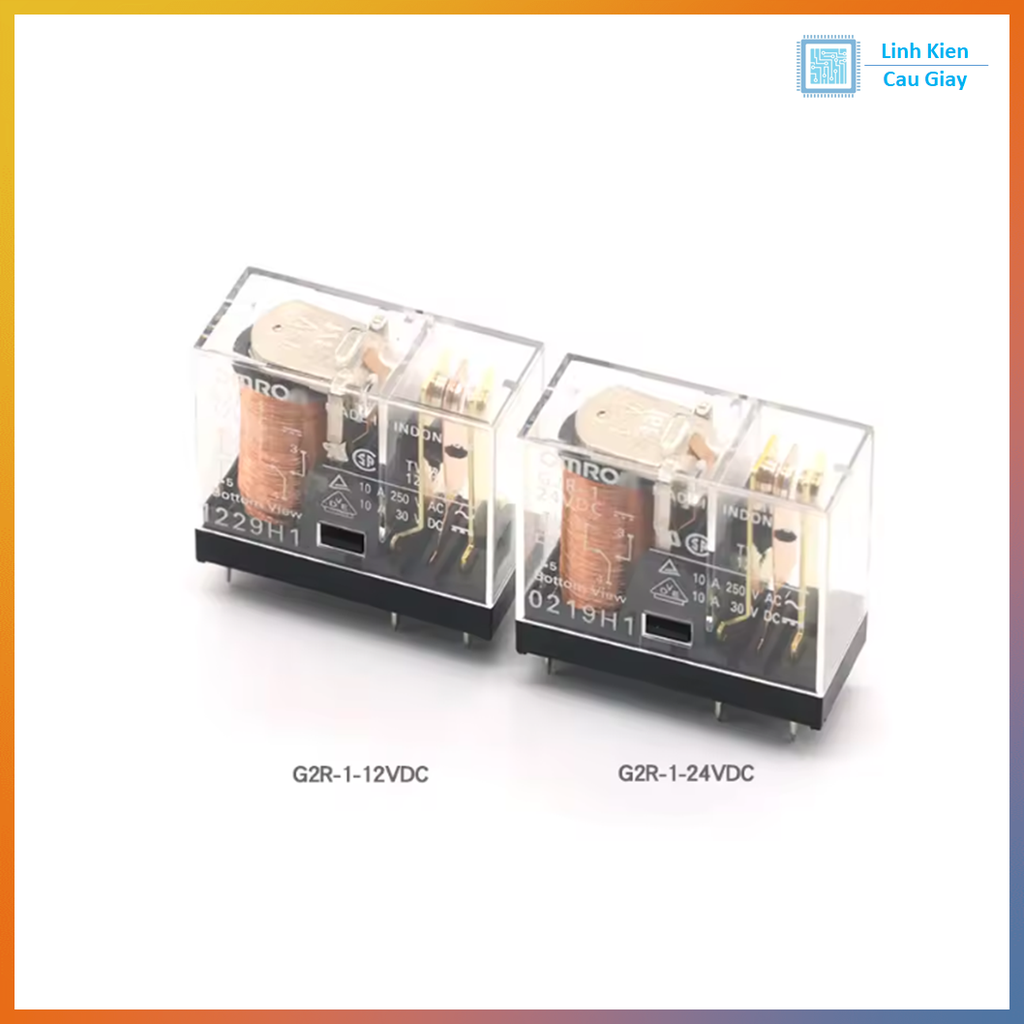

Relay Omron G2R-2 12VDC / 24VDC

Mô tả sản phẩm

Relay Omron G2R-2 là dòng relay công suất đa dụng (general purpose) rất phổ biến của Omron, sử dụng 2 tiếp điểm chuyển mạch (DPDT – 2 Form C), thích hợp cho các mạch điều khiển công nghiệp, tủ điện, điều hòa, PLC, mạch bảo vệ…

Sản phẩm tại shop có 2 phiên bản cuộn hút để lựa chọn:

• G2R-2 12VDC – cuộn 12V DC

• G2R-2 24VDC – cuộn 24V DC

Relay cho phép đóng cắt tải AC/DC lên tới vài ampe, cách ly tốt giữa mạch điều khiển và mạch công suất, độ bền cơ và điện cao, hoạt động tin cậy trong thời gian dài. Vỏ trong suốt dễ quan sát trạng thái tiếp điểm, chân cắm tiêu chuẩn 8 chân tiện gắn trên đế relay Omron hoặc hàn trực tiếp lên PCB (tùy phiên bản).

Ứng dụng

• Tủ điện điều khiển, PLC, bộ điều khiển nhiệt độ, bộ điều khiển motor, bơm, van điện từ

• Điều khiển đèn, quạt, heater, tải AC/DC trong hệ thống tự động hóa – nhà thông minh

• Mạch bảo vệ, mạch trung gian, mạch chuyển mạch nguồn, mạch đảo chiều

• Thay thế relay hỏng trên board điều hòa, board lò sấy, máy công nghiệp, máy đóng gói…

Sơ đồ chân

Relay G2R-2 thường có:

• 2 chân cuộn hút (Coil + / Coil –) – cấp 12VDC hoặc 24VDC tùy loại

• 2 bộ tiếp điểm chuyển mạch (mỗi bộ 3 chân):

  • COM1, NO1, NC1 – tiếp điểm kênh 1

  • COM2, NO2, NC2 – tiếp điểm kênh 2

Nguyên lý hoạt động:

• Khi chưa cấp điện cho cuộn hút:

  • COM1 nối với NC1, COM2 nối với NC2 (trạng thái thường đóng)

• Khi cấp đúng điện áp cho cuộn hút:

  • COM1 chuyển sang nối với NO1, COM2 chuyển sang nối với NO2

Thông số kĩ thuật

• Model: Omron G2R-2

• Kiểu tiếp điểm: DPDT – 2 Form C (2 tiếp điểm chuyển mạch)

• Điện áp cuộn hút: 12VDC hoặc 24VDC (chọn phân loại khi đặt hàng)

• Dòng chịu tải tiếp điểm: khoảng 5A @ 250VAC / 30VDC (tùy loại tải và điều kiện)

• Số chân: 8 chân (2 chân coil + 6 chân tiếp điểm)

• Cách điện cuộn – tiếp điểm tốt, độ bền cơ và điện cao (theo chuẩn Omron)

• Vỏ nhựa trong suốt, dễ quan sát trạng thái hoạt động

• Kiểu lắp: gắn đế relay Omron hoặc hàn PCB

Hướng dẫn sử dụng

• Chọn đúng phiên bản cuộn 12VDC hoặc 24VDC theo điện áp điều khiển trên mạch.

• Khi điều khiển từ vi điều khiển (Arduino, ESP32, STM32, PLC nhỏ…):

  • Nên dùng transistor/MOSFET + diode dập xung để kích cuộn relay, không kích trực tiếp từ chân I/O.

• Đấu tải:

  • Dùng COM1–NO1/NC1 và COM2–NO2/NC2 cho 1 hoặc 2 nhánh tải tùy nhu cầu (đảo chiều, chuyển mạch nguồn, chọn tải…).

• Đảm bảo tải không vượt quá dòng – điện áp làm việc cho phép; dùng dây dẫn và đường mạch đủ lớn.

• Nếu làm việc với điện lưới 220VAC, phải che chắn, cách điện đầy đủ, không chạm tay khi có điện.

• Lắp relay ở nơi khô ráo, thoáng, tránh ẩm ướt và nhiệt độ quá cao để tăng tuổi thọ.

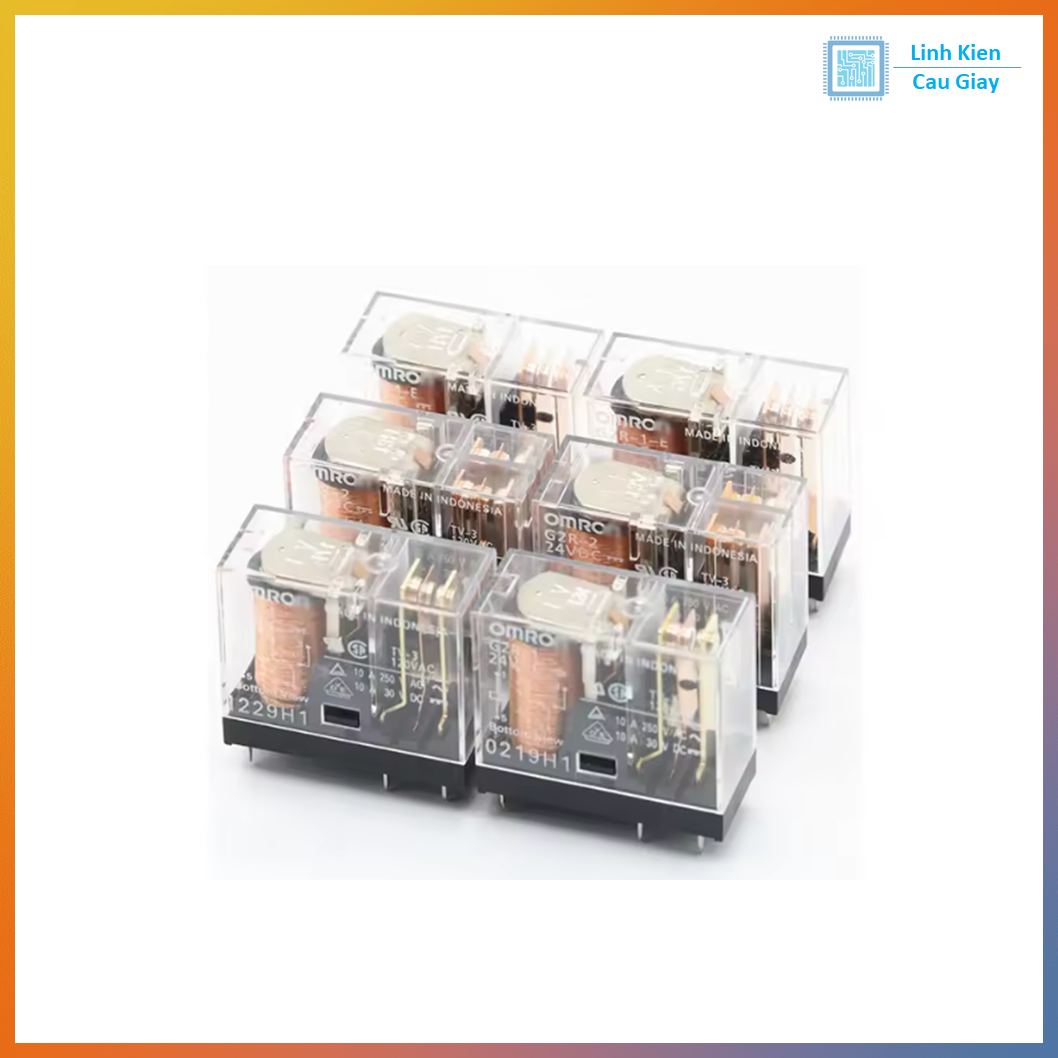

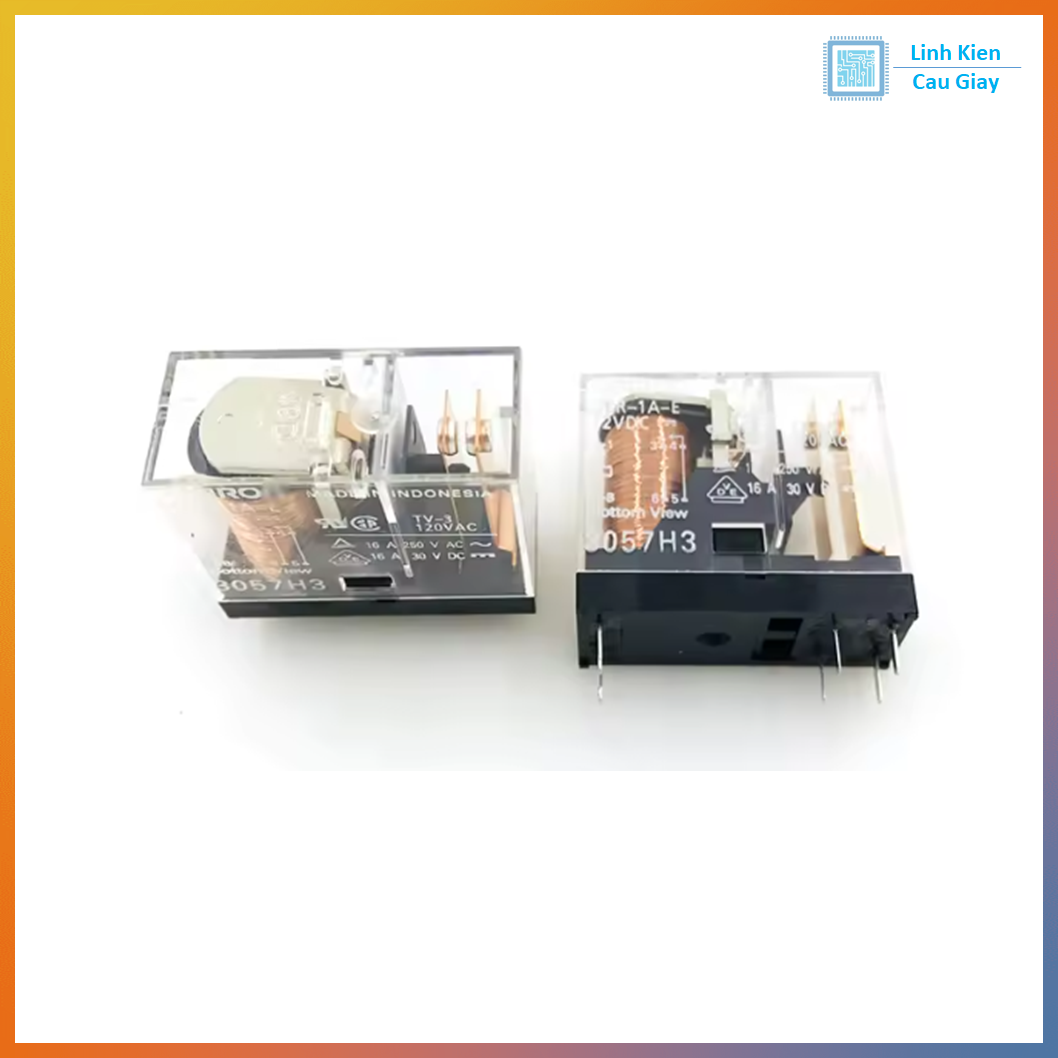

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
