AT89C52-24PU DIP40
(Mã SP:CG001054)
Thương hiệu: Chưa cập nhật
21.000₫
Mô tả sản phẩm
AT89C52-24PU là vi điều khiển 8-bit thuộc họ MCS-51 (8051) của Atmel (nay thuộc Microchip), đóng gói DIP-40 dễ dàng sử dụng trên breadboard và mạch thử nghiệm.
Chip có 8KB Flash có thể nạp/xóa tới 1000 lần, 256B RAM nội, 32 chân I/O, 3 Timer/Counter 16-bit, 2 UART, hỗ trợ hoạt động ở tốc độ xung nhịp tối đa 24MHz.
So với AT89C51, phiên bản AT89C52 được cải tiến thêm 256B RAM nội và một số tính năng phụ, phù hợp cho các ứng dụng nhúng và điều khiển công nghiệp yêu cầu độ ổn định cao.
Ứng dụng
-
Đào tạo – giáo dục: học lập trình vi điều khiển 8051.
-
Điện tử công nghiệp: mạch điều khiển thiết bị, đồng hồ số, bộ đếm.
-
Thiết bị dân dụng: điều khiển bàn phím, hiển thị LED, LCD.
-
DIY & IoT cơ bản: thu thập dữ liệu cảm biến, truyền thông nối tiếp.
-
Ứng dụng nhúng nhỏ gọn: đồng hồ, hẹn giờ, cảnh báo.
Sơ đồ chân
-
PORT0 (P0.0 – P0.7): I/O, bus dữ liệu AD0 – AD7.
-
PORT1 (P1.0 – P1.7): I/O, ngoại vi.
-
PORT2 (P2.0 – P2.7): I/O, bus địa chỉ A8 – A15.
-
PORT3 (P3.0 – P3.7): RXD, TXD, INT0/1, T0/T1, WR, RD.
-
RST (Reset): Reset vi điều khiển.
-
XTAL1/XTAL2: Chân dao động thạch anh (tối đa 24MHz).
-
EA (External Access Enable): chọn bộ nhớ trong hay ngoài.
-
ALE/PROG, PSEN: điều khiển bus, lập trình.
-
VCC, GND: cấp nguồn 5V.
Thông số kĩ thuật
-
Kiến trúc: 8-bit, lõi 8051.
-
Bộ nhớ:
-
8KB Flash (ISP)
-
256B RAM nội
-
Hỗ trợ mở rộng RAM/ROM ngoài
-
-
Port I/O: 32 chân (4 port 8-bit)
-
Timer/Counter: 3 bộ định thời 16-bit
-
Ngắt: 8 nguồn ngắt, 2 mức ưu tiên
-
Giao tiếp: UART nối tiếp
-
Tốc độ xung nhịp: tối đa 24MHz
-
Điện áp hoạt động: 4.0V – 5.5V
-
Package: DIP-40 (thích hợp breadboard, DIY)
Hướng dẫn sử dụng
-
Phần cứng:
-
Cấp nguồn 5V cho VCC.
-
Dùng thạch anh 11.0592MHz hoặc 12MHz + 2 tụ 33pF cho UART chính xác.
-
Reset bằng mạch RC (tụ 10µF + điện trở 10kΩ).
-
EA nối VCC để chạy chương trình từ bộ nhớ trong.
-
-
Phần mềm:
-
Lập trình bằng Assembly 8051, Keil C51, SDCC.
-
Nạp code qua mạch nạp ISP hoặc qua cổng nối tiếp (nếu hỗ trợ bootloader).
-
-
Ứng dụng nâng cao:
-
Điều khiển LED 7 đoạn, LCD 16x2.
-
Giao tiếp UART với PC hoặc module GSM/Bluetooth.
-
Làm bộ đếm sản phẩm, đồng hồ điện tử.
-

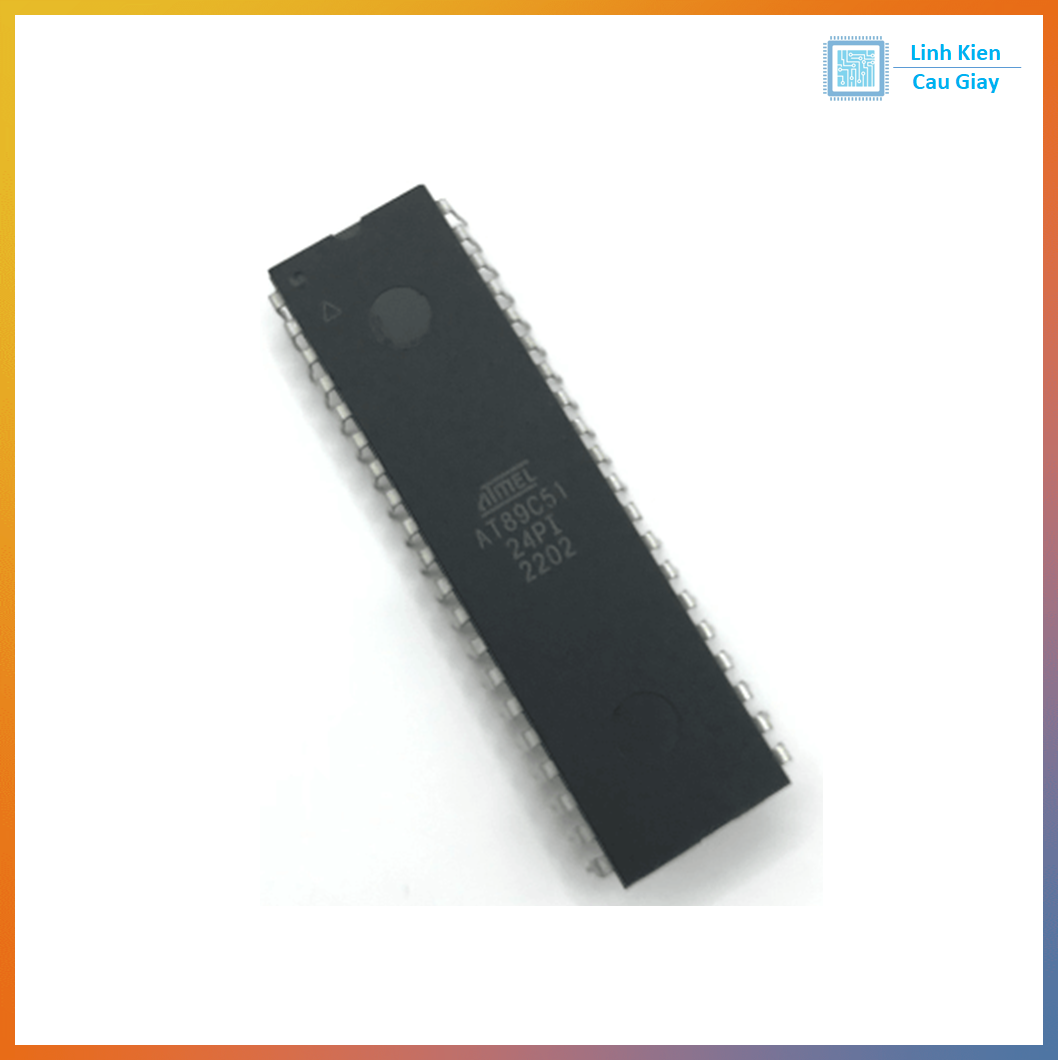

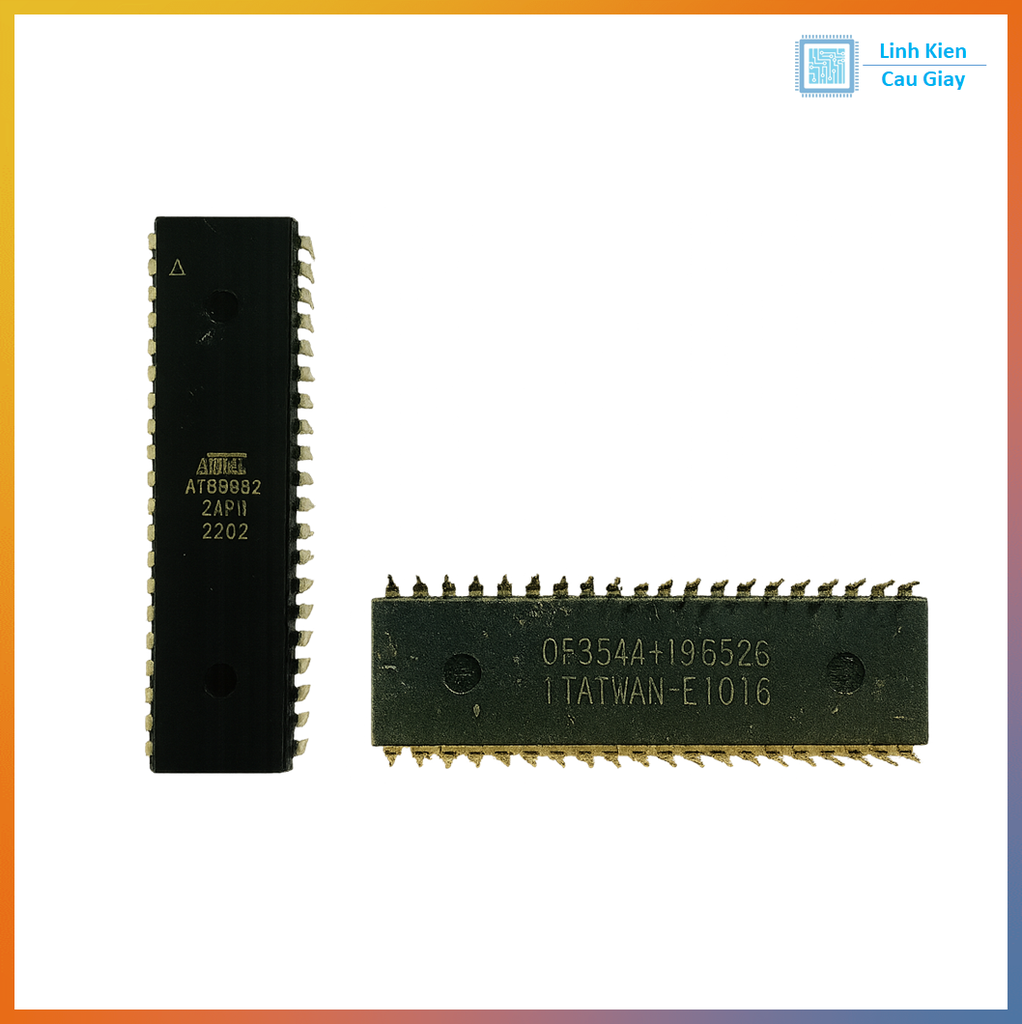

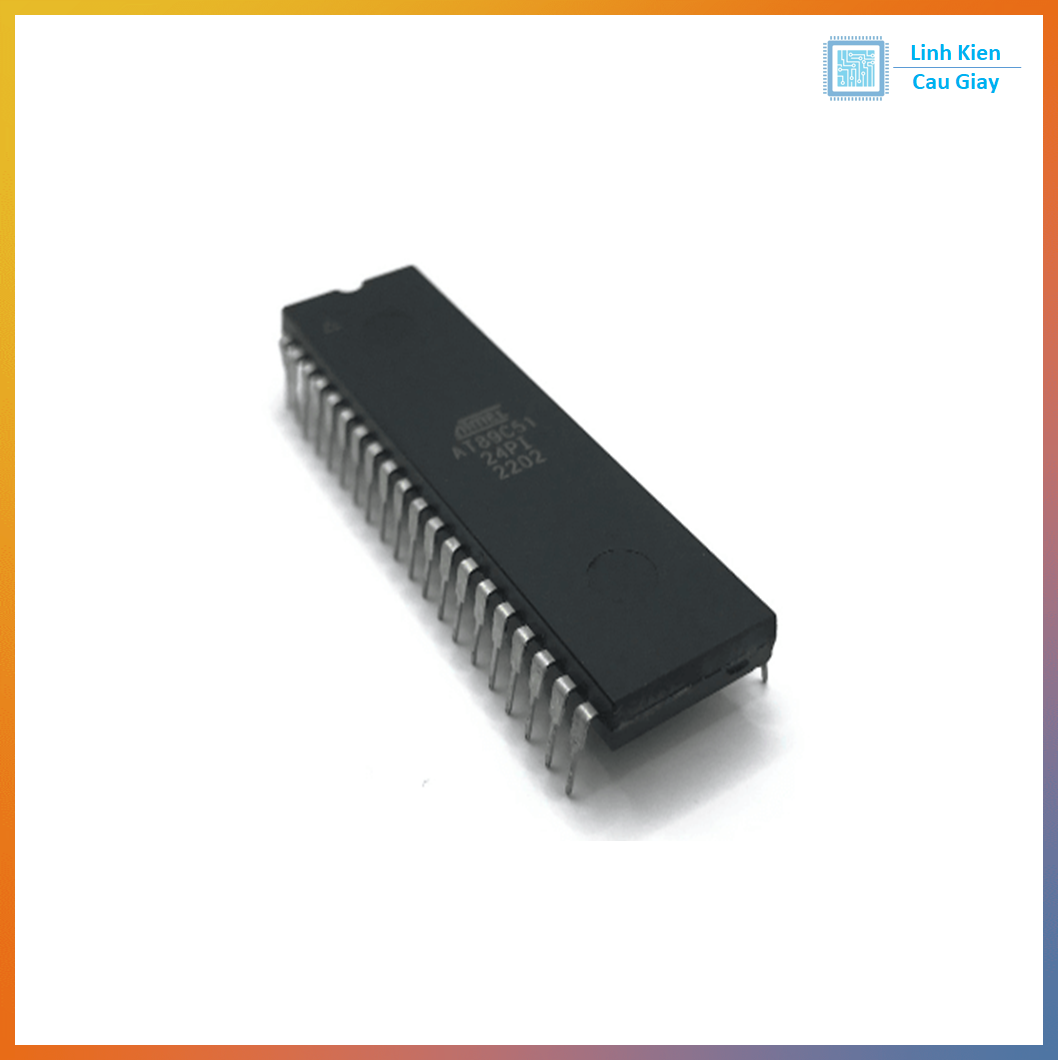

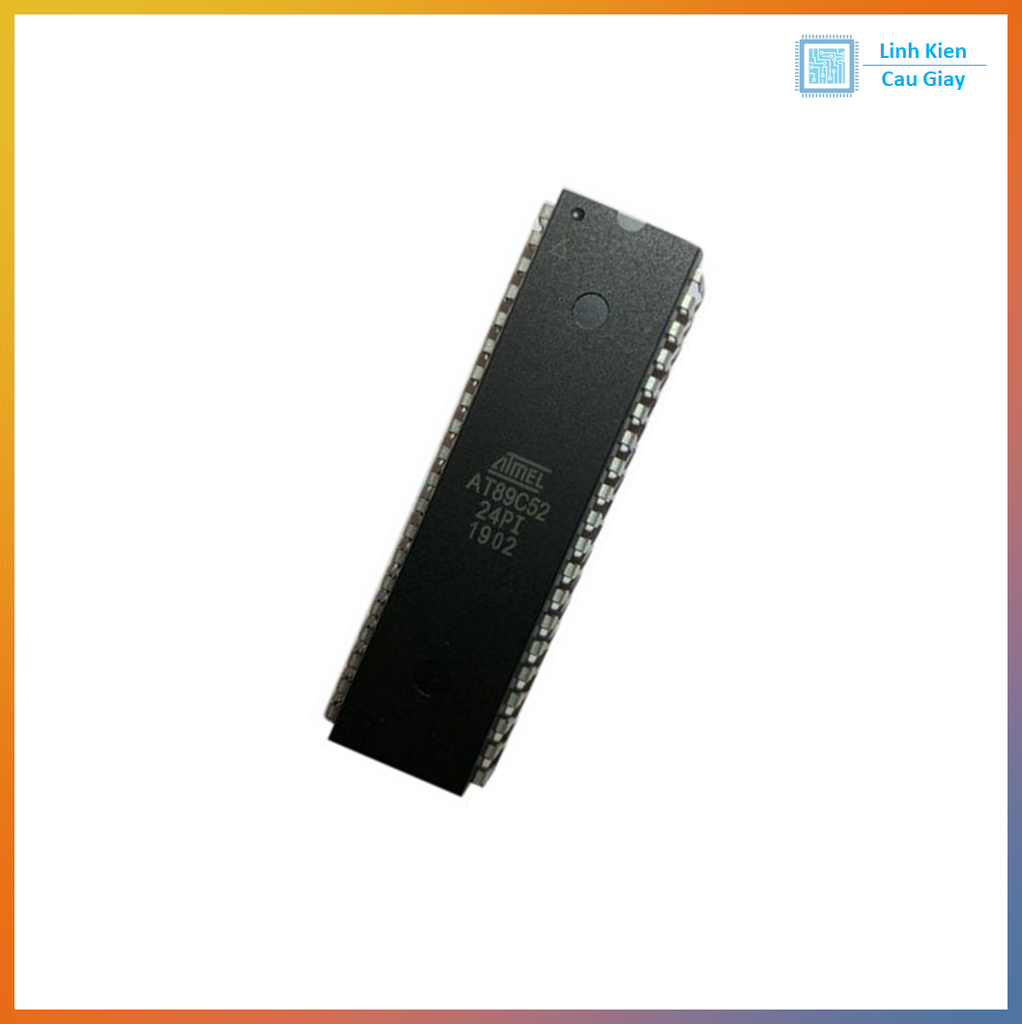

Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
