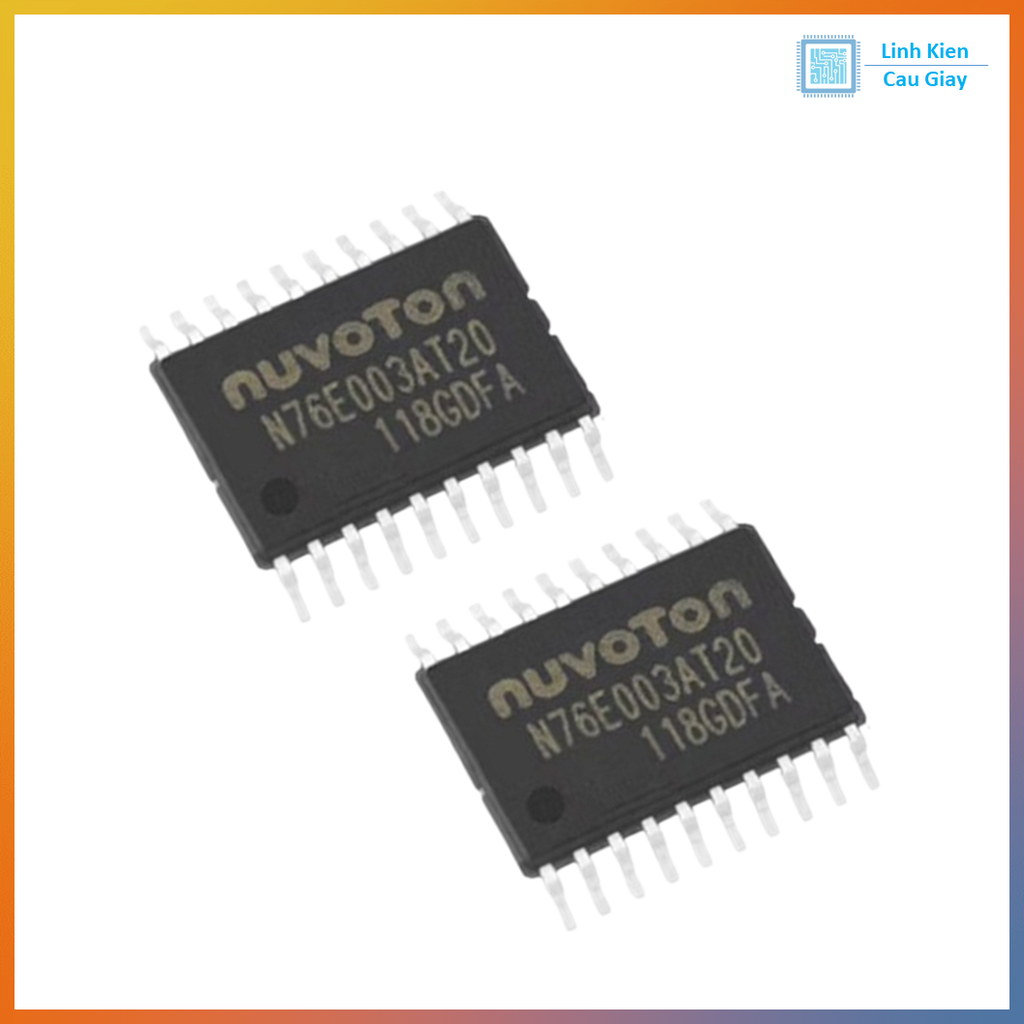

IC N76E003AT20 – Vi điều khiển 8051 Nuvoton – TSSOP20

Mô tả sản phẩm

N76E003AT20 là vi điều khiển giá rẻ – hiệu năng tốt của hãng Nuvoton, thuộc họ MCU 8051 cải tiến.
Dòng chip này được sử dụng rất nhiều trong điện tử dân dụng, thiết bị điều khiển nhỏ, module công suất, sản phẩm OEM, nhờ khả năng hoạt động ổn định, lập trình dễ và tương thích ngoại vi phong phú.

Phiên bản TSSOP20 nhỏ gọn, phù hợp cho thiết kế mạch SMD.

Ứng dụng

• Các sản phẩm điều khiển nhỏ, thiết bị IoT

• Bộ nguồn xung, module điều khiển, driver

• Thiết bị gia dụng thông minh

• Máy đo – cảm biến – điều khiển công nghiệp

• Đồ điện tử OEM, đồ án – STEM – nghiên cứu MCU 8051

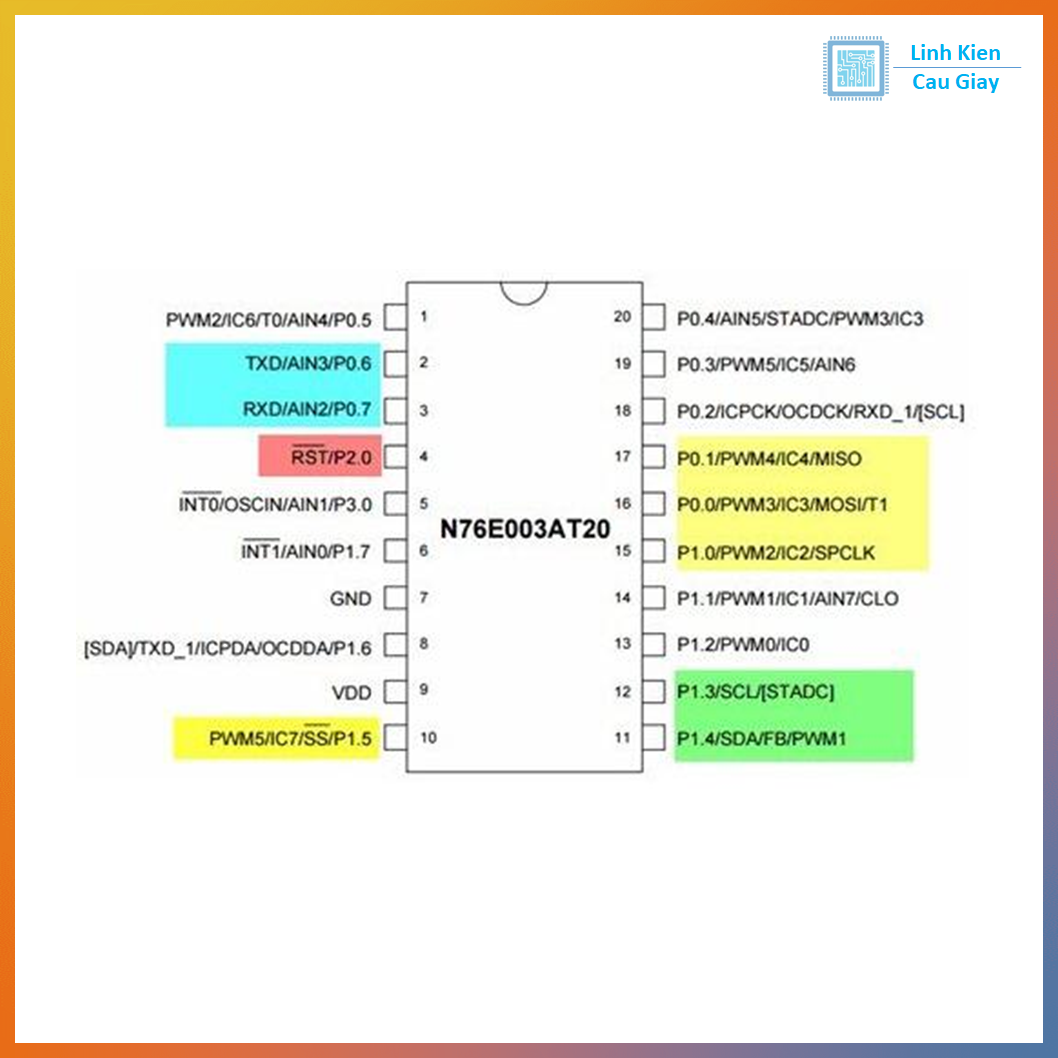

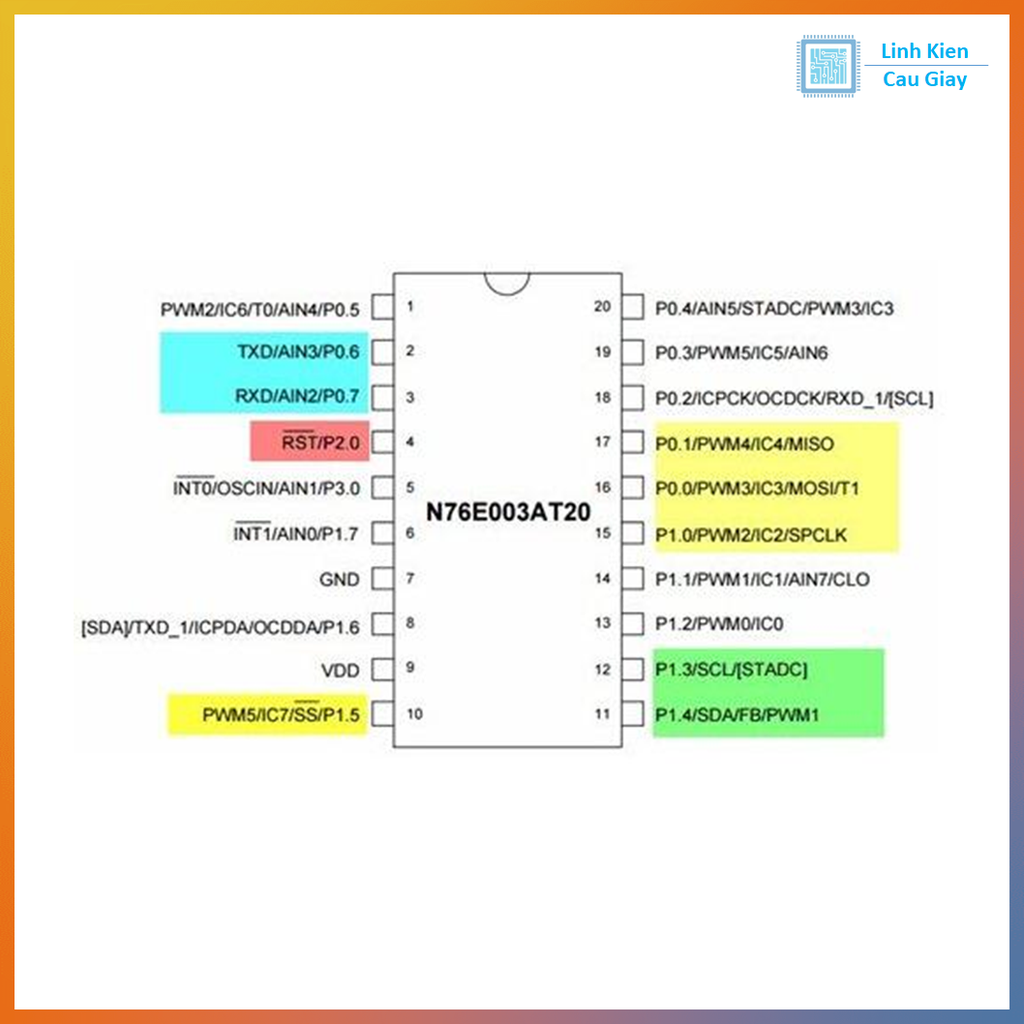

Sơ đồ chân

• Nhân 8051 core cải tiến, tốc độ xử lý nhanh

• Tích hợp Flash 18KB, SRAM 1KB

• Có ADC 12-bit, Timer, UART, SPI, I²C

• Nạp chương trình qua ICP/ISP

• Hoạt động điện áp thấp, tiêu thụ ít điện năng

Thông số kĩ thuật

• Hãng sản xuất: Nuvoton

• Model: N76E003AT20

• Kiểu đóng gói: TSSOP-20

• CPU Core: 8051 cải tiến

• Bộ nhớ chương trình: 18KB Flash

• SRAM: 1KB

• Điện áp hoạt động: 2.4V – 5.5V

• Tần số hoạt động tối đa: 16 MHz

• ADC: 12-bit, 8 kênh

• Giao tiếp: UART, SPI, I²C

• GPIO: 18 chân khả dụng

• Hỗ trợ lập trình: ICP / ISP

• Nhiệt độ hoạt động: -40°C ~ +85°C

Hướng dẫn sử dụng

• Cấp nguồn đúng mức 2.4–5.5V.

• Dùng mạch nạp ICP/ISP để lập trình (Nu-Link, STC nạp 8051 không dùng được).

• Tránh hàn quá nhiệt lâu, vì IC dạng TSSOP rất nhỏ.

• Tham khảo datasheet để cấu hình ngoại vi đúng.

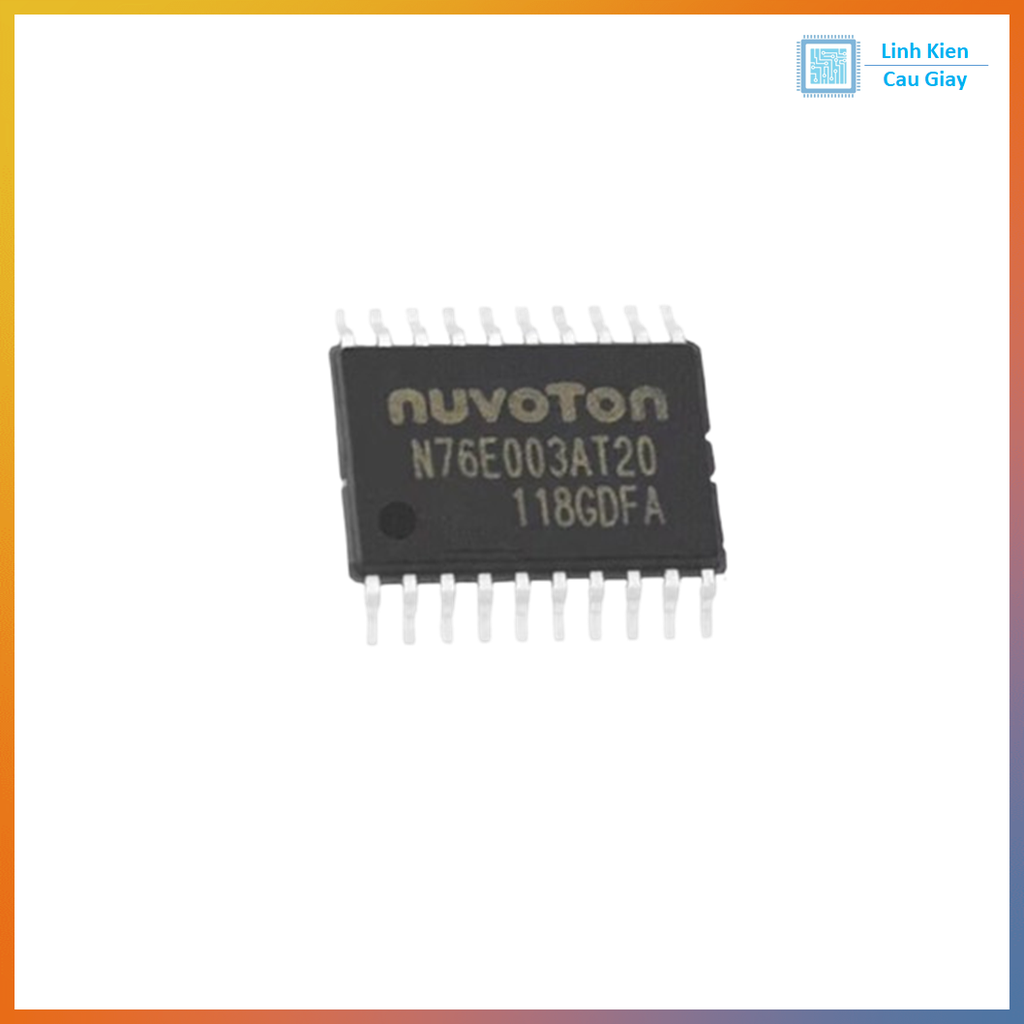

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
