Mô tả sản phẩm

AT89S51-24PU là vi điều khiển 8-bit của Atmel (nay thuộc Microchip), dựa trên kiến trúc MCS-51 (8051), đóng gói DIP-40 dễ dàng cắm trên breadboard và mạch thử nghiệm.

Chip tích hợp 4KB Flash, 128B RAM, 32 chân I/O, 2 Timer/Counter 16-bit, UART nối tiếp, cùng khả năng hoạt động ở tốc độ tối đa 24MHz. AT89S51 hỗ trợ nạp chương trình trực tiếp qua ISP (In-System Programming), giúp lập trình nhanh chóng mà không cần mạch nạp song song phức tạp.

Ứng dụng

• Đào tạo & giáo dục: học lập trình vi điều khiển 8051.

• Điện tử công nghiệp: mạch đếm, điều khiển thiết bị, hệ thống đơn giản.

• Thiết bị dân dụng: điều khiển LED, LCD, bàn phím ma trận.

• DIY & IoT cơ bản: giao tiếp cảm biến, truyền UART.

• Ứng dụng nhúng nhỏ gọn: bộ hẹn giờ, bộ đo tín hiệu.

Sơ đồ chân

• PORT0 (P0.0 – P0.7): I/O, bus dữ liệu AD0–AD7.

• PORT1 (P1.0 – P1.7): I/O, tín hiệu ngoại vi.

• PORT2 (P2.0 – P2.7): I/O, bus địa chỉ cao A8–A15.

• PORT3 (P3.0 – P3.7): RXD, TXD, INT0/1, T0/T1, WR, RD.

• RST (Reset): Reset hệ thống.

• XTAL1/XTAL2: thạch anh dao động ngoài (tối đa 24MHz).

• EA: chọn bộ nhớ trong/nội.

• ALE/PROG, PSEN: điều khiển bus, lập trình.

• VCC, GND: cấp nguồn 5V.

Thông số kĩ thuật

• Kiến trúc: 8-bit, lõi 8051.

• Bộ nhớ:

  • 4KB Flash (ISP, có thể nạp lại nhiều lần).

  • 128B RAM nội.

  • Hỗ trợ bộ nhớ ngoài (RAM/ROM).

• Port I/O: 32 chân (4 cổng 8-bit).

• Timer/Counter: 2 × 16-bit.

• Ngắt: 5 nguồn ngắt, 2 mức ưu tiên.

• Giao tiếp: UART nối tiếp.

• Tốc độ xung nhịp: tối đa 24MHz.

• Điện áp hoạt động: 4.0V – 5.5V.

• Package: DIP-40 (thích hợp breadboard, DIY).

Hướng dẫn sử dụng

• Phần cứng:

  • Cấp nguồn 5V ổn định vào VCC.

  • Dùng thạch anh ngoài 11.0592MHz hoặc 12MHz + 2 tụ 33pF cho UART chính xác.

  • Reset qua mạch RC (tụ 10µF + R 10kΩ).

  • EA nối VCC để chạy từ bộ nhớ trong.

• Phần mềm:

  • Lập trình bằng Assembly 8051, Keil C51, SDCC.

  • Nạp code qua mạch nạp ISP (USBasp, Atmel ISP).

• Ứng dụng nâng cao:

  • Điều khiển LED 7 đoạn, LCD 16x2.

  • Giao tiếp UART với PC hoặc module GSM/Bluetooth.

  • Bộ đếm sản phẩm, bộ đo thời gian.

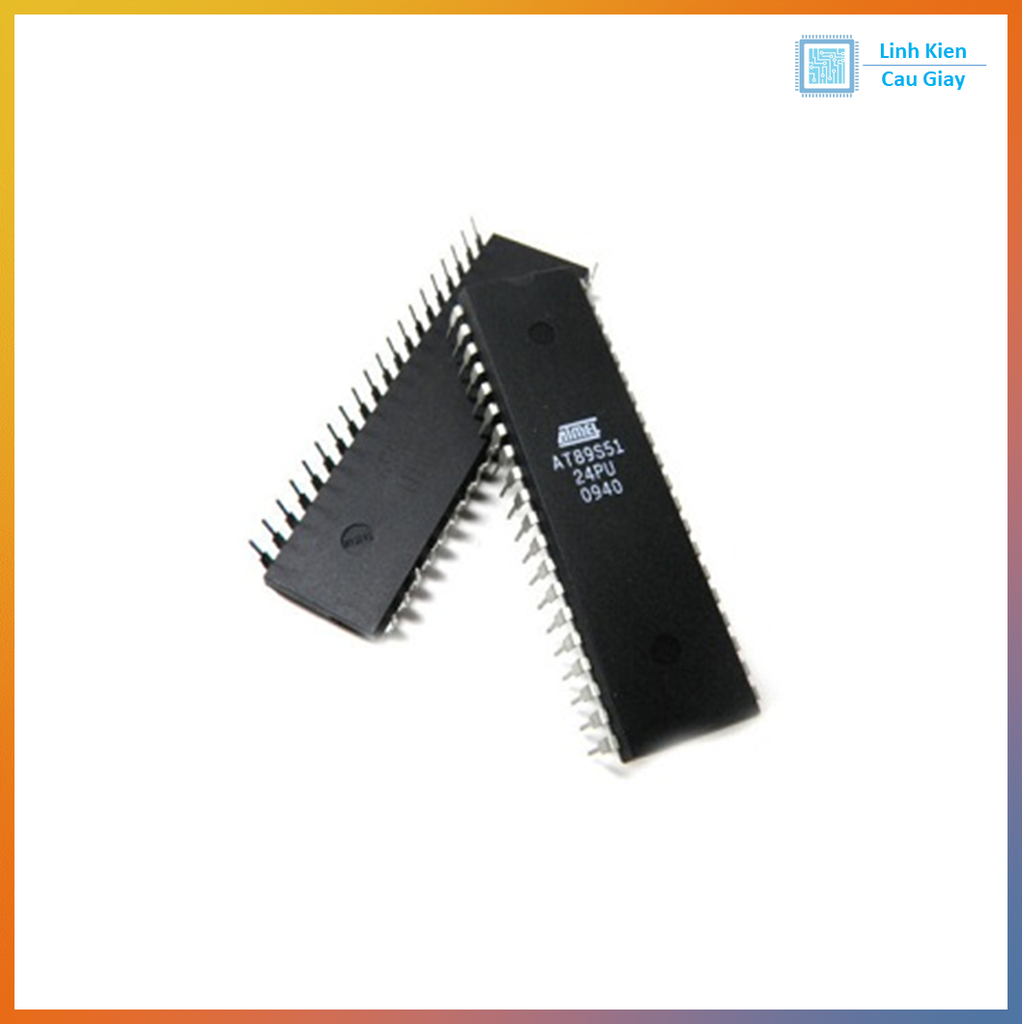

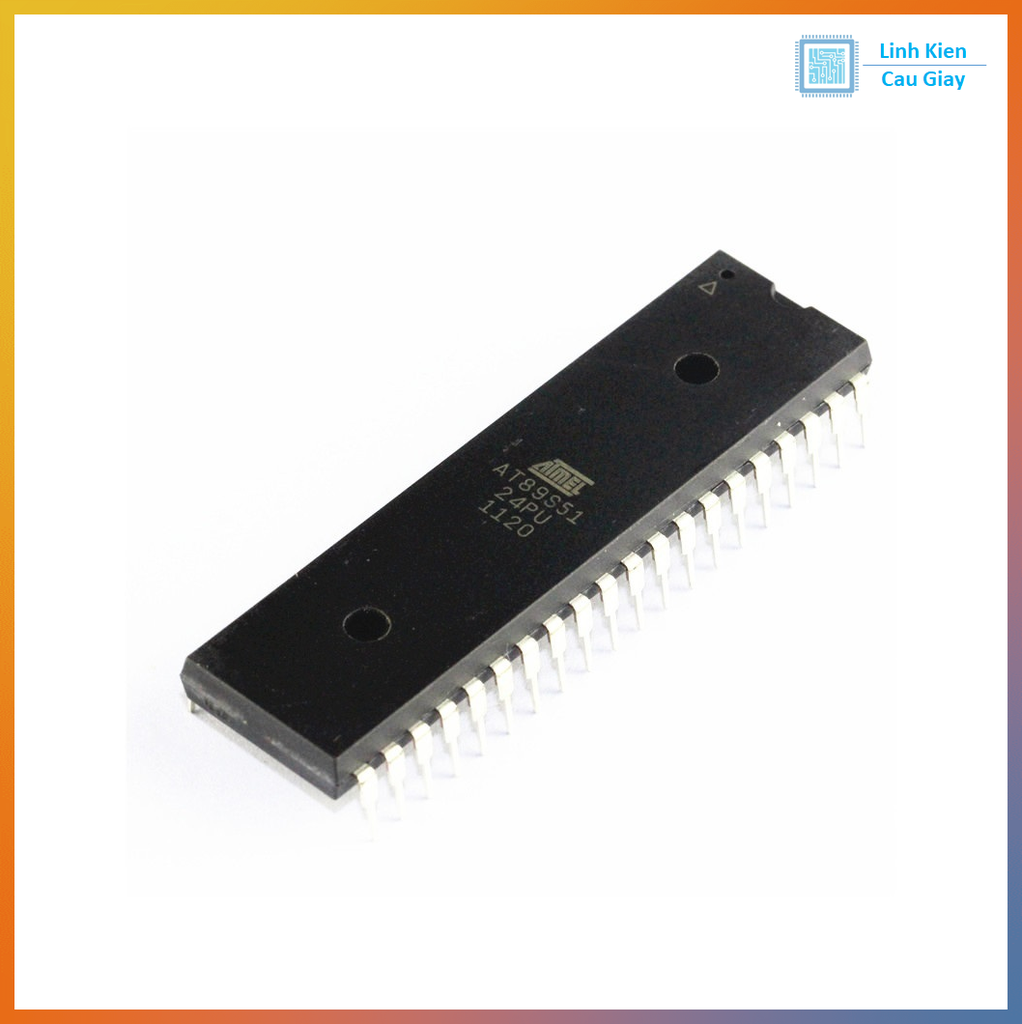

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
