AT89S52-24AU QFP44

(Mã SP:CG001060)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

16.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

AT89S52-24AU là vi điều khiển 8-bit kiến trúc 8051 của Atmel (nay thuộc Microchip), phiên bản gói QFP-44 (44 chân dán bề mặt – SMD). Chip có 8KB Flash có thể nạp/xóa nhiều lần, 256B RAM nội, 3 Timer/Counter 16-bit, 2 UART, 4 port I/O 32 chân, hỗ trợ ngắt ngoài/nội linh hoạt.

Đây là dòng MCU 8051 cải tiến, tiêu thụ điện năng thấp, tốc độ xử lý lên đến 24MHz, tương thích hoàn toàn tập lệnh MCS-51.

Ứng dụng

  • Điện tử công nghiệp: mạch điều khiển máy, bộ đếm, PLC mini.

  • Thiết bị dân dụng: điều khiển bàn phím, LED, màn hình LCD.

  • Thiết bị y tế & đo lường.

  • Giáo dục – đào tạo: học tập về vi điều khiển 8051.

  • IoT & nhúng cơ bản: ứng dụng giao tiếp UART, SPI, I²C.

Sơ đồ chân

Một số nhóm chân chính:

  • PORT0 (P0.0 – P0.7): I/O, bus địa chỉ/dữ liệu (AD0 – AD7).

  • PORT1 (P1.0 – P1.7): I/O, ADC/ngoại vi.

  • PORT2 (P2.0 – P2.7): I/O, bus địa chỉ cao (A8 – A15).

  • PORT3 (P3.0 – P3.7): I/O, ngắt ngoài, RXD/TXD, INT0/1, T0/T1.

  • EA (External Access Enable): chọn bộ nhớ ngoài/nội.

  • ALE/PROG: Address Latch Enable, lập trình.

  • PSEN: Program Store Enable.

  • XTAL1/XTAL2: kết nối thạch anh dao động.

  • RESET: chân reset.

  • VCC, GND: cấp nguồn.

Thông số kĩ thuật

  • Kiến trúc: 8-bit, lõi 8051.

  • Bộ nhớ:

    • 8KB Flash (nạp ISP).

    • 256B RAM nội.

    • 4KB RAM ngoài (hỗ trợ).

  • Port I/O: 32 chân (4 port).

  • Timer/Counter: 3 bộ định thời 16-bit.

  • Ngắt: 8 nguồn ngắt, 2 mức ưu tiên.

  • Giao tiếp: UART, SPI, I²C (gián tiếp qua lập trình).

  • Điện áp hoạt động: 4V – 5.5V.

  • Tốc độ xung nhịp: tối đa 24MHz.

  • Package: QFP-44 (SMD).

Hướng dẫn sử dụng

  • Phần cứng:

    • Cấp nguồn 5V ổn định cho VCC.

    • Dùng thạch anh 11.0592MHz hoặc 12MHz cho UART ổn định.

    • Reset kéo lên cao (qua điện trở và tụ RC).

    • EA nối lên VCC để chạy chương trình trong bộ nhớ trong.

  • Phần mềm:

    • Lập trình bằng Assembly 8051, Keil C51, SDCC.

    • Nạp qua giao tiếp ISP bằng mạch nạp USBasp/Atmel ISP.

  • Ứng dụng nâng cao:

    • Giao tiếp LCD 16x2, LED 7 đoạn.

    • Điều khiển động cơ stepper/DC.

    • Truyền thông UART với máy tính hoặc module GSM/GPS.

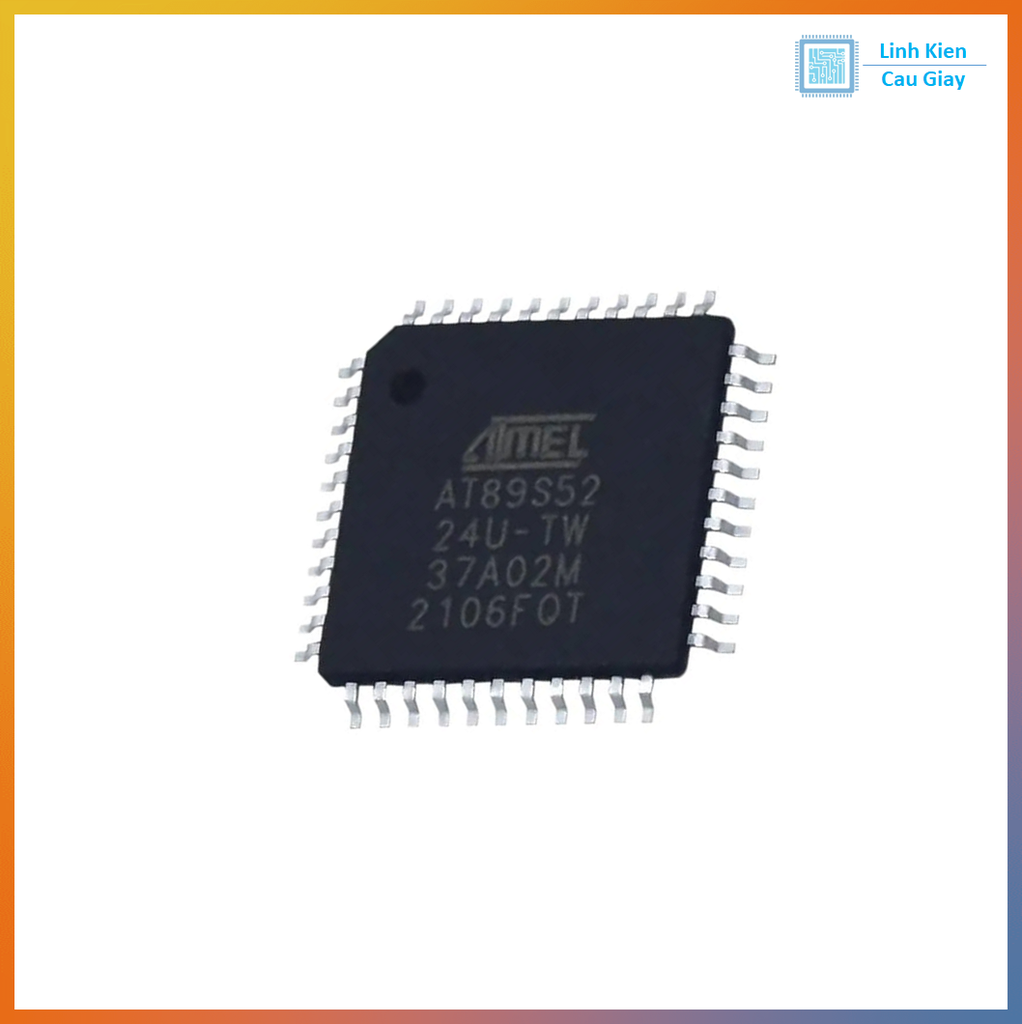

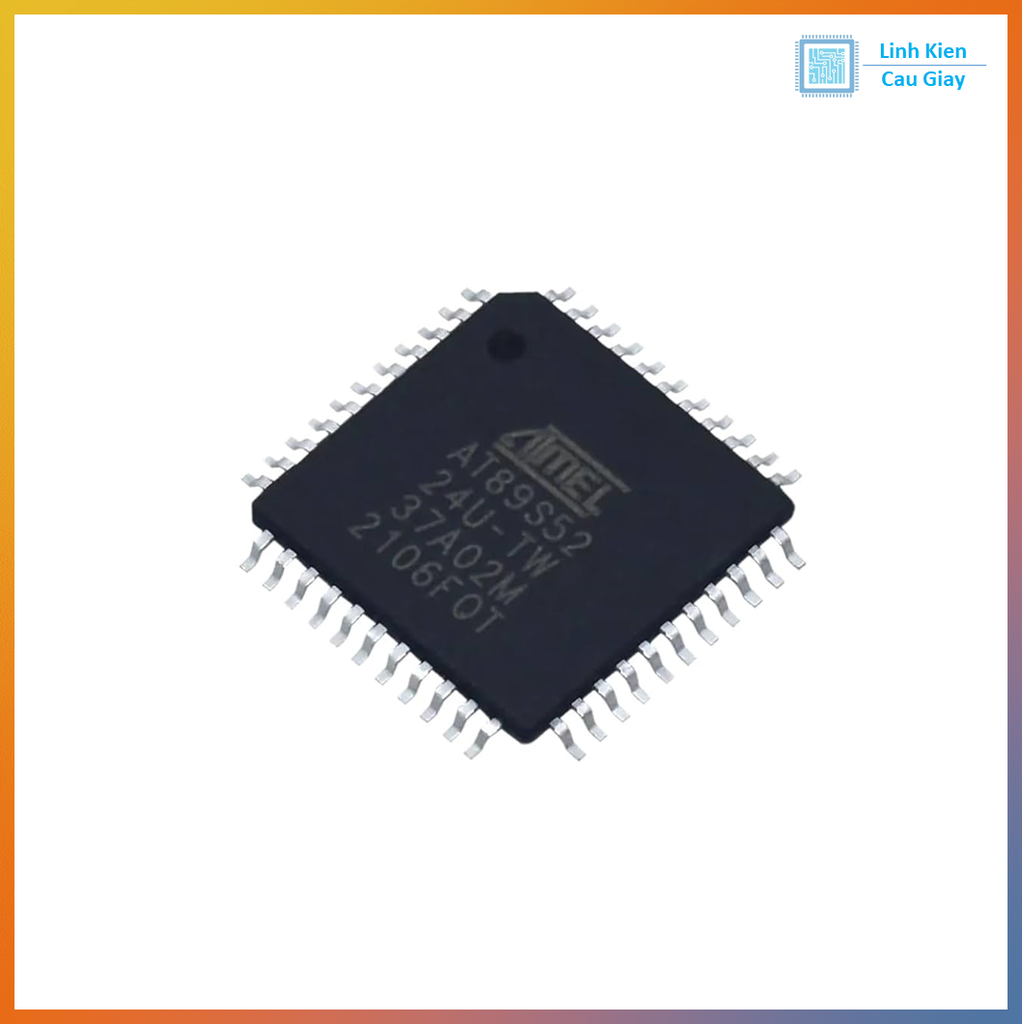

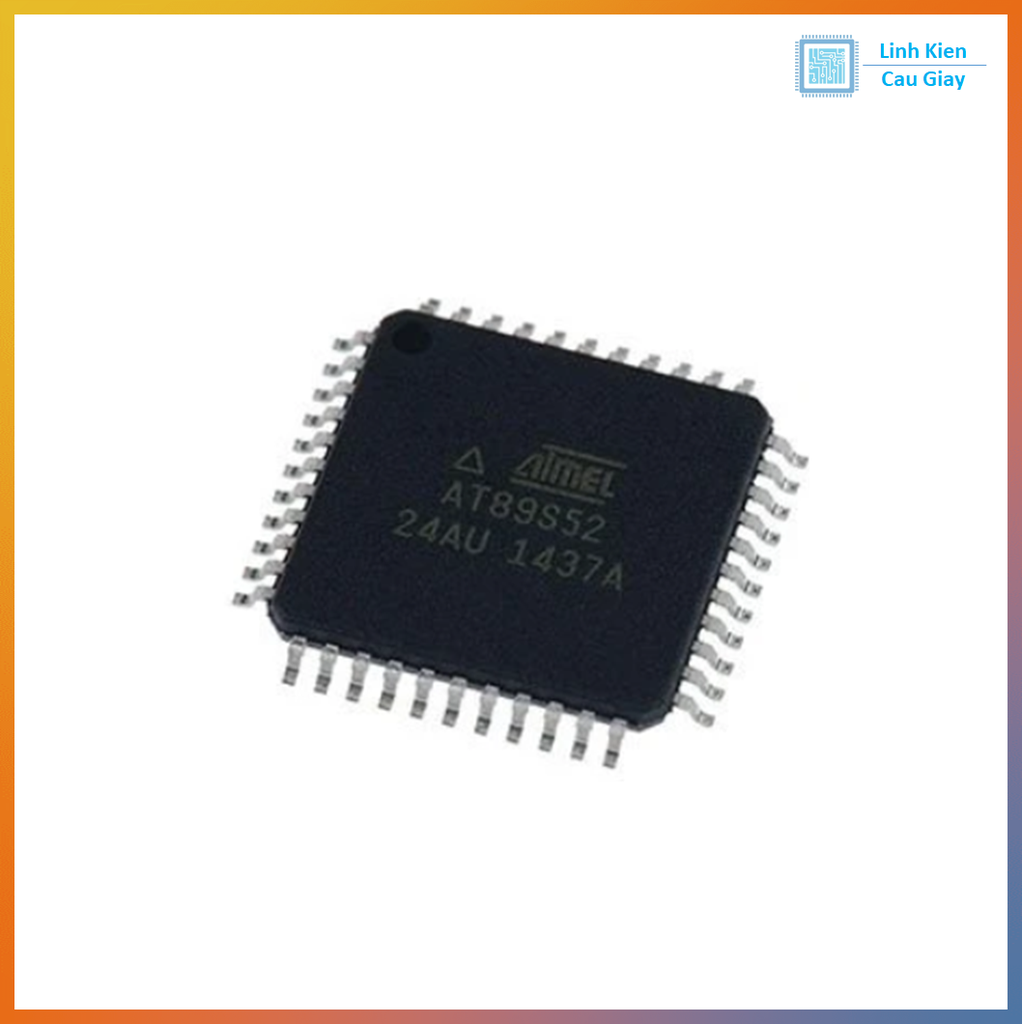

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
