AT89S52-24PU DIP40

Mô tả sản phẩm

AT89S52-24PU là vi điều khiển 8-bit thuộc họ 8051 của Atmel (nay thuộc Microchip), đóng gói DIP-40, dễ dàng cắm breadboard và mạch thử nghiệm.

Chip có 8KB Flash (có thể nạp/xóa 1000 lần), 256B RAM, 32 đường I/O, 3 Timer/Counter 16-bit, 2 UART, cùng khả năng xử lý tốc độ tối đa 24MHz. AT89S52 tương thích hoàn toàn với tập lệnh MCS-51, hỗ trợ nạp trực tiếp qua ISP.

Đây là dòng MCU 8051 cải tiến, tiêu thụ điện năng thấp, bền bỉ, được ứng dụng rộng rãi trong giáo dục, công nghiệp và DIY.

Ứng dụng

• Giáo dục – đào tạo: học tập vi điều khiển 8051.

• Điện tử công nghiệp: bộ đếm, bộ điều khiển máy móc.

• Thiết bị dân dụng: mạch bàn phím, LED hiển thị, điều khiển LCD.

• IoT và DIY: điều khiển cảm biến, truyền thông nối tiếp (UART/SPI).

• Ứng dụng nhúng nhỏ gọn: bộ hẹn giờ, giám sát tín hiệu.

Sơ đồ chân

• PORT0 (P0.0 – P0.7): I/O, bus dữ liệu AD0–AD7.

• PORT1 (P1.0 – P1.7): I/O, tín hiệu ngoại vi.

• PORT2 (P2.0 – P2.7): I/O, bus địa chỉ A8–A15.

• PORT3 (P3.0 – P3.7): RXD, TXD, INT0/1, T0/T1, WR, RD.

• VCC, GND: cấp nguồn.

• RST (Reset): reset vi điều khiển.

• XTAL1/XTAL2: thạch anh dao động (tối đa 24MHz).

• EA: External Access – chọn bộ nhớ ngoài/nội.

• ALE/PROG, PSEN: điều khiển bus, lập trình

Thông số kĩ thuật

• Kiến trúc: 8-bit, lõi 8051.

• Bộ nhớ:

  • 8KB Flash (ISP)

  • 256B RAM nội

  • Hỗ trợ mở rộng RAM/ROM ngoài

• Port I/O: 32 chân (4 cổng 8-bit)

• Timer/Counter: 3 bộ định thời 16-bit

• Ngắt: 8 nguồn ngắt, 2 mức ưu tiên

• Giao tiếp: UART, SPI

• Tốc độ xung nhịp: tối đa 24MHz

• Điện áp hoạt động: 4.0V – 5.5V

• Package: DIP-40 (thích hợp breadboard, DIY)

Hướng dẫn sử dụng

• Phần cứng:

  • Cấp nguồn 5V vào VCC.

  • Kết nối thạch anh ngoài 11.0592MHz hoặc 12MHz + 2 tụ 33pF.

  • Reset bằng mạch RC (tụ 10µF + R 10kΩ).

  • EA nối VCC nếu dùng bộ nhớ trong.

• Phần mềm:

  • Lập trình bằng Assembly 8051, Keil C51, SDCC.

  • Nạp code qua mạch nạp ISP (USBasp, Atmel ISP).

• Ứng dụng nâng cao:

  • Điều khiển LED 7 đoạn, LCD 16x2.

  • Giao tiếp UART với máy tính hoặc module GSM/Bluetooth.

  • Bộ đếm sản phẩm, đồng hồ thời gian thực.

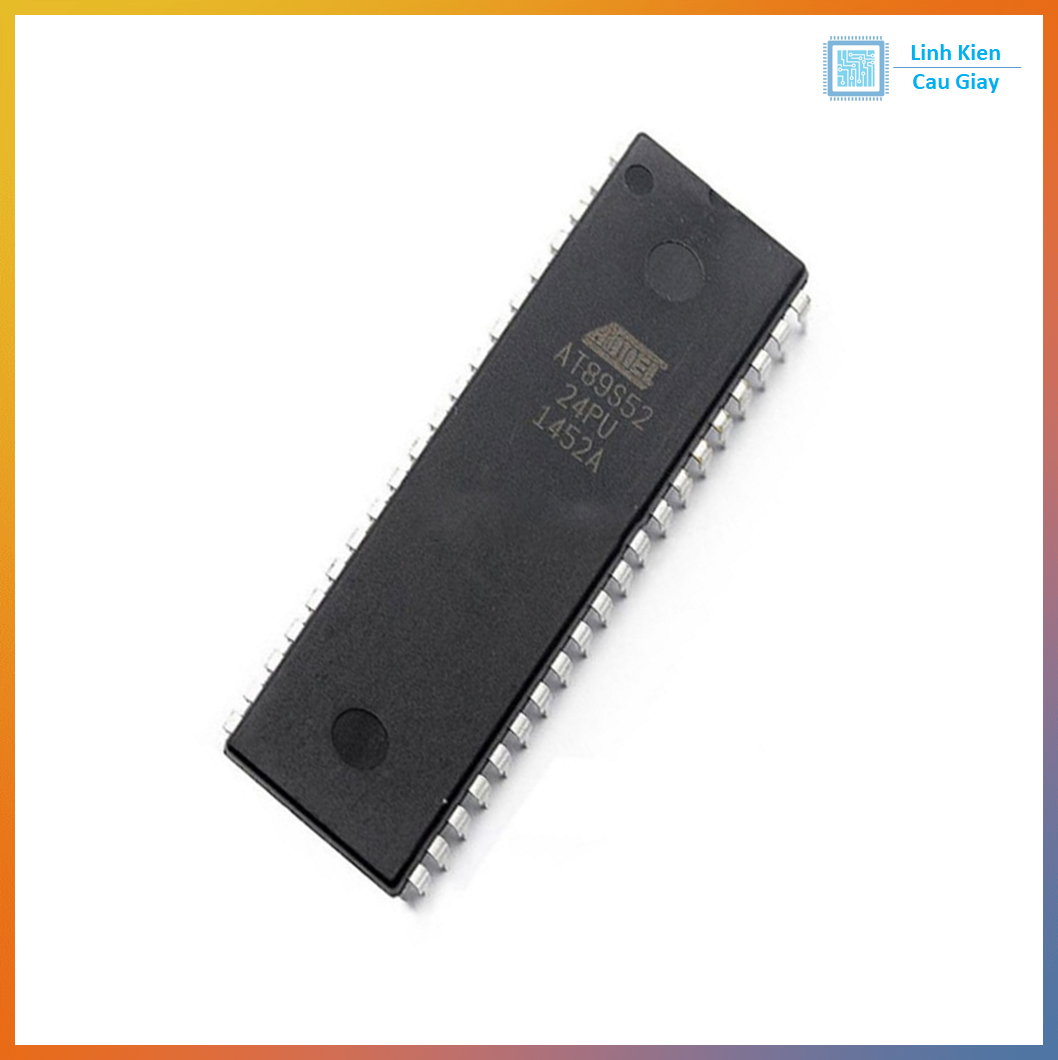

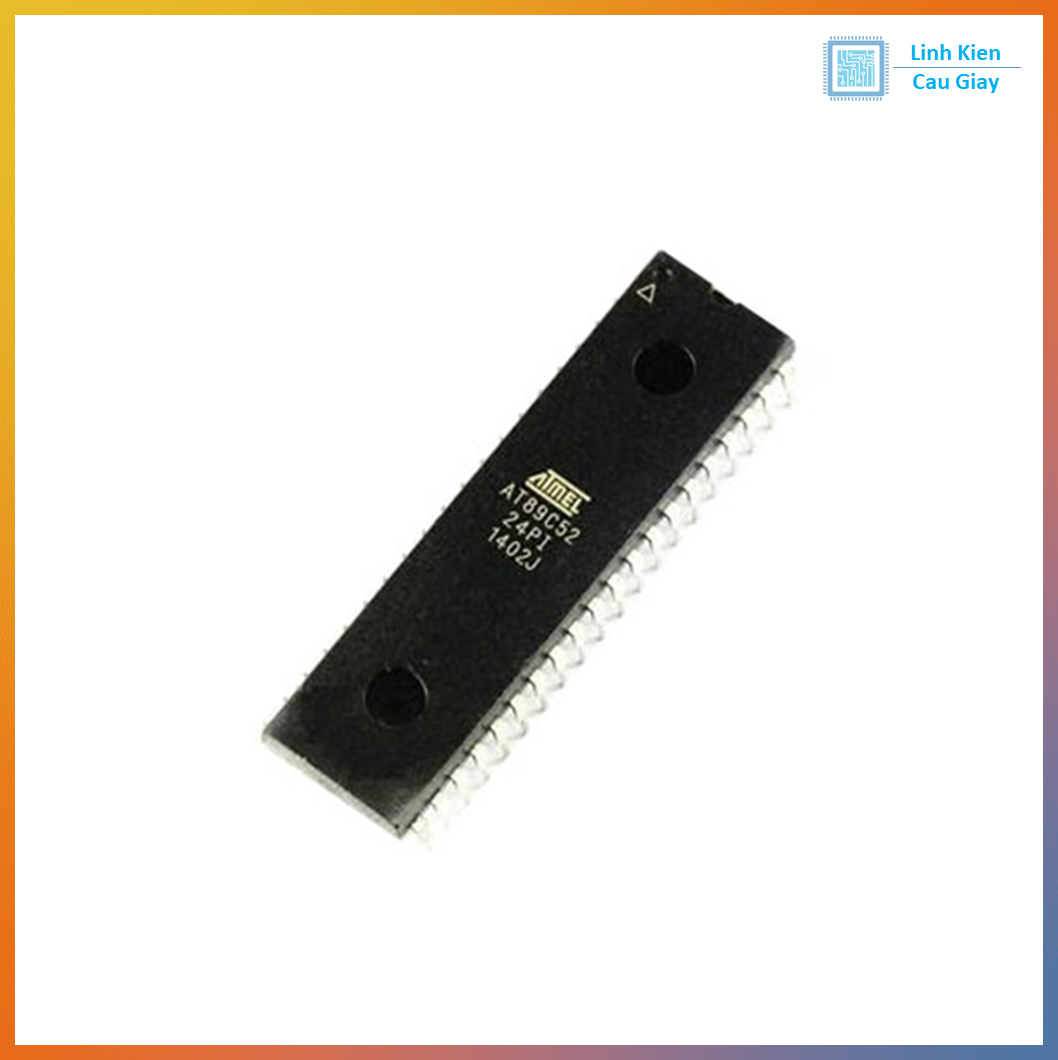

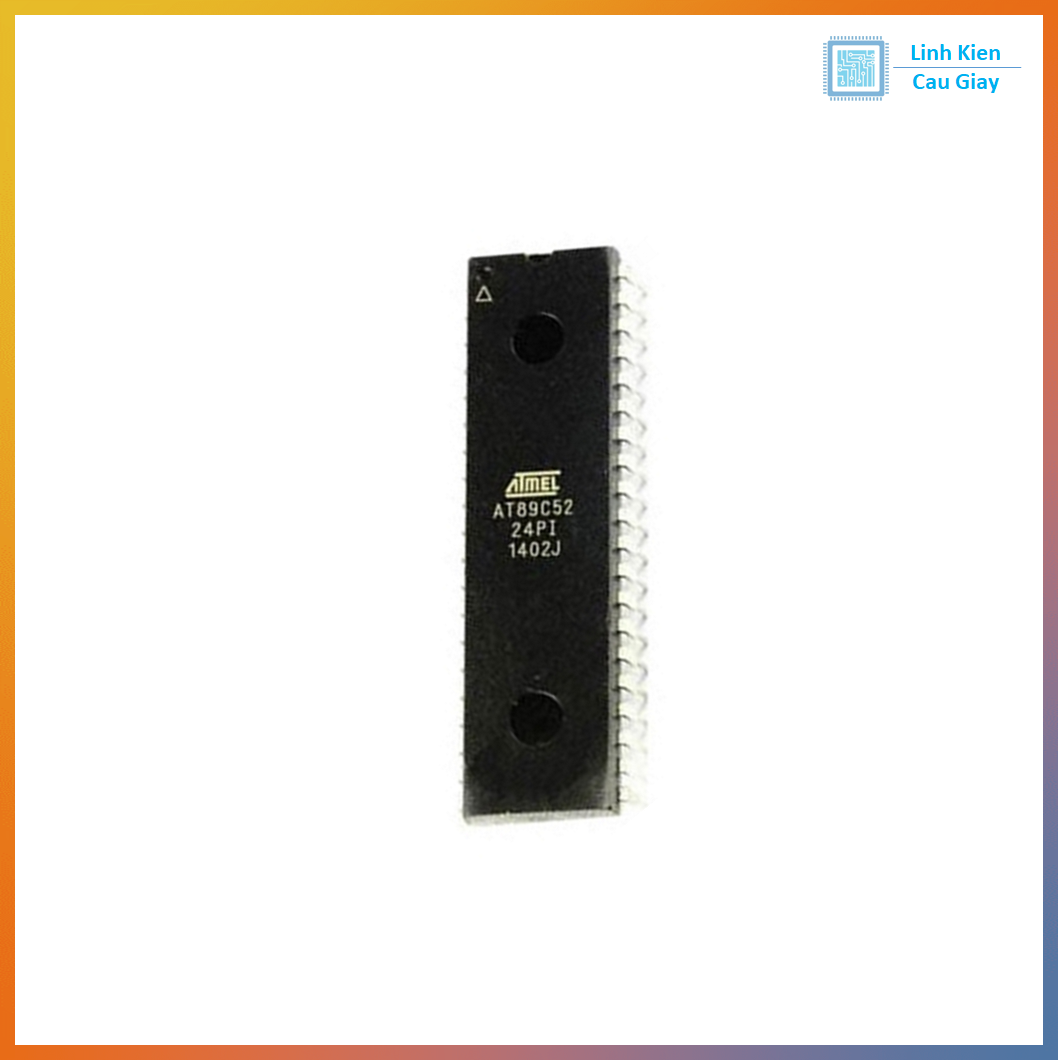

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
