Cảm Biến Độ Ẩm Đất (Soil Moisture Sensor)

(Mã SP:CG000170)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

26.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Module Cảm Biến Độ Ẩm Đất 3.3-5V Có Biến Trở Điều Chỉnh

Mô tả sản phẩm

Module Cảm Biến Độ Ẩm Đất là giải pháp lý tưởng để đo độ ẩm trong đất cho các dự án điện tử DIY và nông nghiệp thông minh. Sử dụng cảm biến điện dung hoặc điện trở (như YL-69), module cung cấp đầu ra tín hiệu analog (AO) và digital (DO), với ngưỡng điều chỉnh qua biến trở. Tích hợp LED báo trạng thái, module hoạt động ổn định trong dải điện áp 3.3-5V, tương thích với Arduino, Raspberry Pi, và các vi điều khiển khác. Thiết kế nhỏ gọn, chống ăn mòn (phiên bản điện dung), phù hợp cho hệ thống tưới tự động, giám sát cây trồng, và học tập.

Đặc điểm nổi bật:

  • Đầu ra analog (AO) và digital (DO) với ngưỡng điều chỉnh qua biến trở.

  • Phát hiện độ ẩm đất từ 0-100% (tùy cấu hình).

  • Tích hợp LED báo nguồn và trạng thái đầu ra digital.

  • Điện áp hoạt động 3.3-5V, tiêu thụ dòng thấp.

  • Giá thành hợp lý, dễ tích hợp vào hệ thống IoT.

Ứng dụng

  • Nông nghiệp thông minh: Điều khiển hệ thống tưới tiêu tự động dựa trên độ ẩm đất.

  • Nhà thông minh: Giám sát độ ẩm đất cho chậu cây trong nhà.

  • Dự án DIY: Tích hợp vào robot làm vườn, hệ thống giám sát đất.

  • Công nghiệp: Theo dõi độ ẩm trong vườn ươm, nhà kính, hoặc nông trại.

  • Học tập và thực hành: Dùng trong các bài học về cảm biến và vi điều khiển.

Sơ đồ chân

Module Cảm Biến Độ Ẩm Đất có các chân kết nối chính:

  • VCC: Nguồn dương (3.3-5V DC).

  • GND: Nguồn âm (đất).

  • DO: Đầu ra digital (0 hoặc 1, mức logic TTL, báo độ ẩm vượt ngưỡng).

  • AO: Đầu ra analog (điện áp tương ứng với độ ẩm đất, kết nối với ADC).

Lưu ý:

  • Biến trở điều chỉnh ngưỡng độ ẩm cho đầu ra DO (LED sáng khi độ ẩm vượt ngưỡng).

  • Đầu cảm biến cần cắm sâu vào đất để đo chính xác.

  • Kiểm tra datasheet hoặc nhãn module trước khi kết nối để tránh đảo cực.

Thông số kĩ thuật

  • Loại cảm biến: Điện dung hoặc điện trở (tùy phiên bản, như YL-69/SEN0193).

  • Điện áp hoạt động: 3.3-5V DC.

  • Dòng tiêu thụ: ~5-15mA (tùy cấu hình).

  • Phạm vi đo độ ẩm: 0-100% (tùy chất đất và chiều dài cảm biến).

  • Độ chính xác: ±5% (tùy điều kiện môi trường).

  • Thời gian đáp ứng: ~200ms.

  • Nhiệt độ hoạt động: 0°C đến +60°C.

  • Kích thước: ~65 x 20 x 8mm (board chính, cảm biến dài hơn).

  • Trọng lượng: ~10g.

Hướng dẫn sử dụng

  1. Chuẩn bị:

    • Nguồn điện 3.3-5V DC (USB 5V, pin lithium 3.7V, hoặc nguồn từ vi điều khiển).

    • Vi điều khiển (Arduino, Raspberry Pi) để đọc tín hiệu analog/digital.

    • Dây nối hoặc breadboard.

    • Đất hoặc môi trường mô phỏng (đảm bảo không ăn mòn cảm biến).

  2. Kết nối:

    • Kết nối VCC và GND vào nguồn 3.3-5V (chú ý không đảo cực).

    • Kết nối DO đến chân digital của vi điều khiển (ví dụ: D2 trên Arduino) để đọc trạng thái ngưỡng.

    • Kết nối AO đến chân analog (ví dụ: A0 trên Arduino) nếu cần đo độ ẩm chính xác.

    • Cắm đầu cảm biến sâu vào đất (khoảng 2-5cm), xoay biến trở để cài đặt ngưỡng (LED sáng khi độ ẩm vượt ngưỡng).

  3. Kiểm tra và sử dụng:

    • Bật nguồn, quan sát LED báo nguồn và trạng thái DO.

    • Nếu dùng Arduino, viết code để đọc tín hiệu DO (digitalRead) hoặc AO (analogRead).

    • Đảm bảo đầu cảm biến không tiếp xúc với chất lỏng ăn mòn hoặc nhiệt độ quá cao (>60°C).



Lưu ý:

  • Không cấp nguồn vượt 5V hoặc đảo cực để tránh hỏng module.

  • Tránh sử dụng trong đất có tính ăn mòn (như axit mạnh) nếu không được thiết kế chống chịu.

  • Hiệu chuẩn với thiết bị đo độ ẩm đất chuẩn nếu cần độ chính xác cao.

  • Đảm bảo đầu cảm biến sạch và không bị che chắn để đo chính xác.

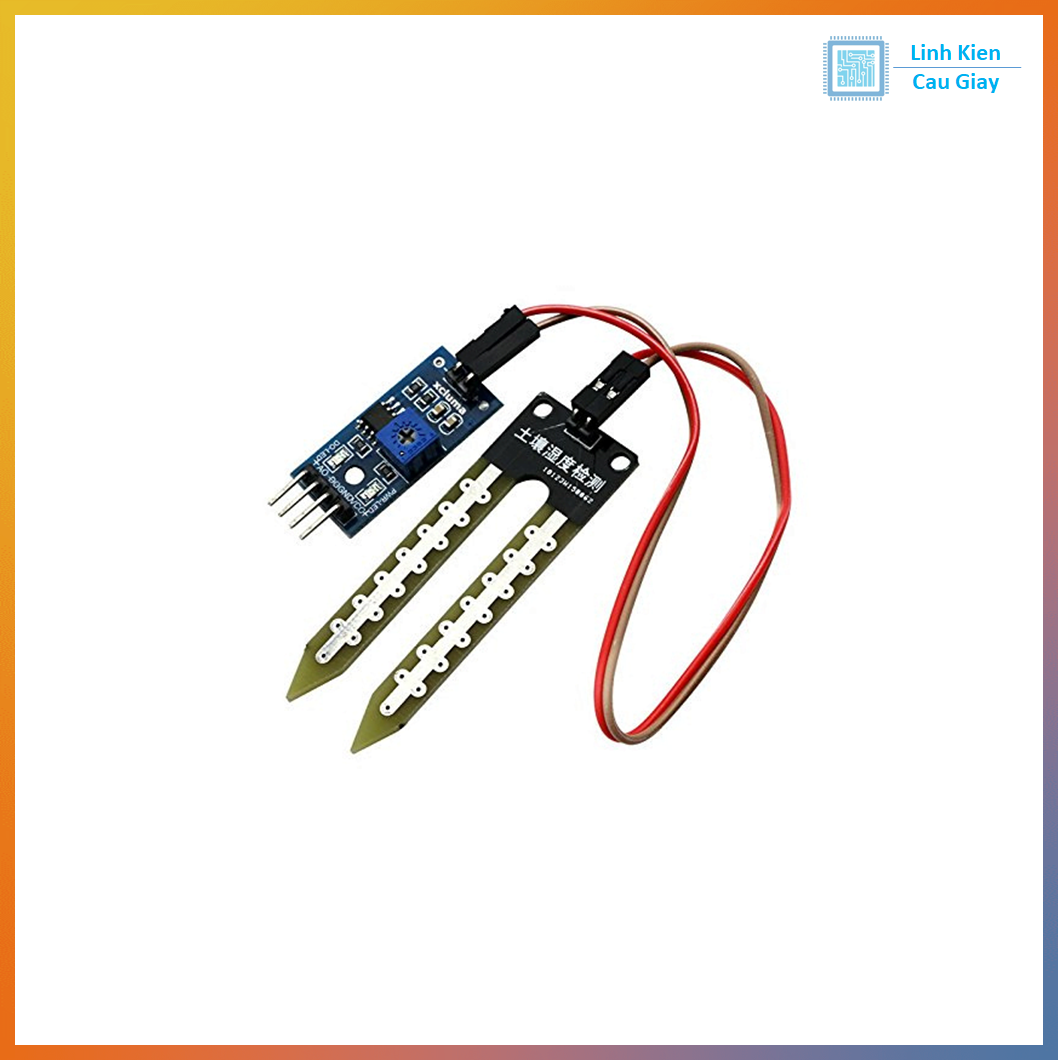

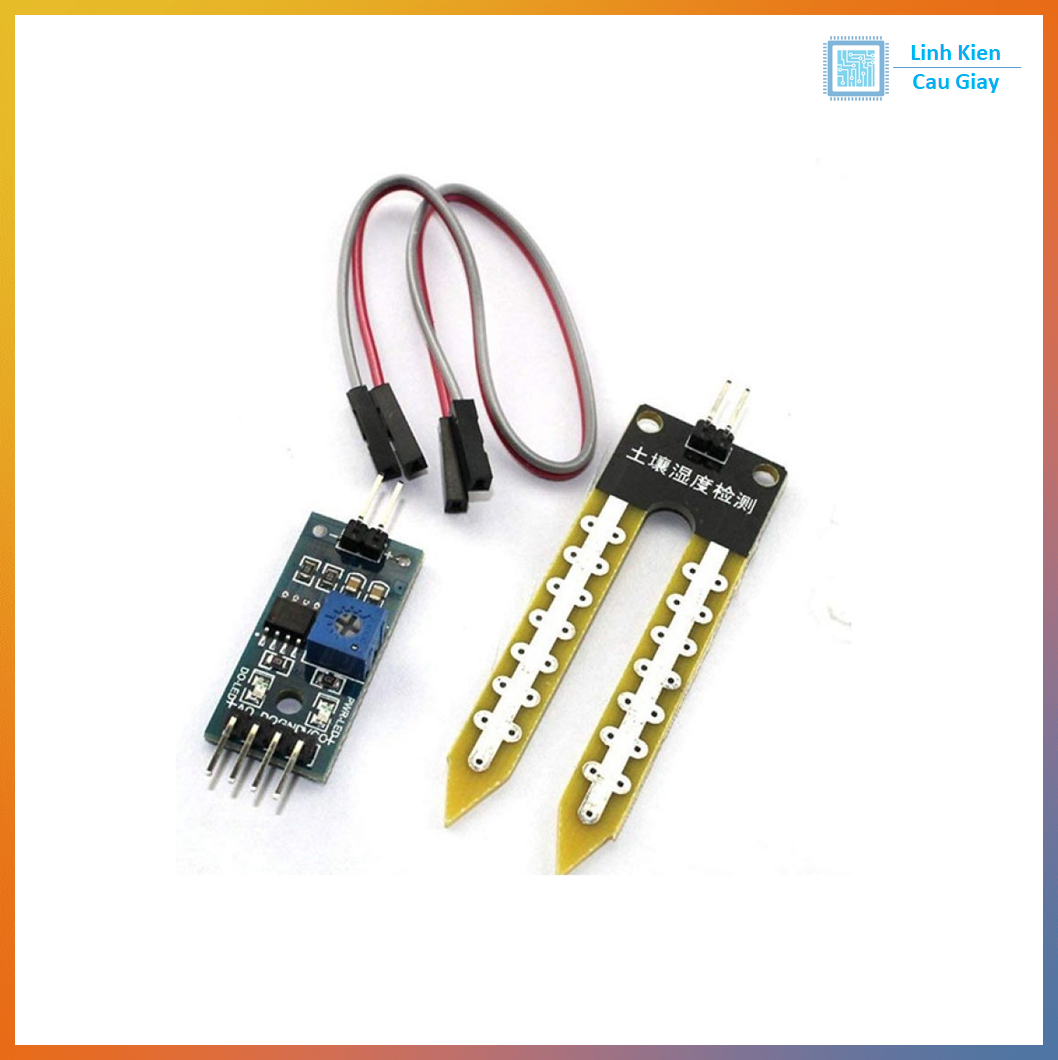

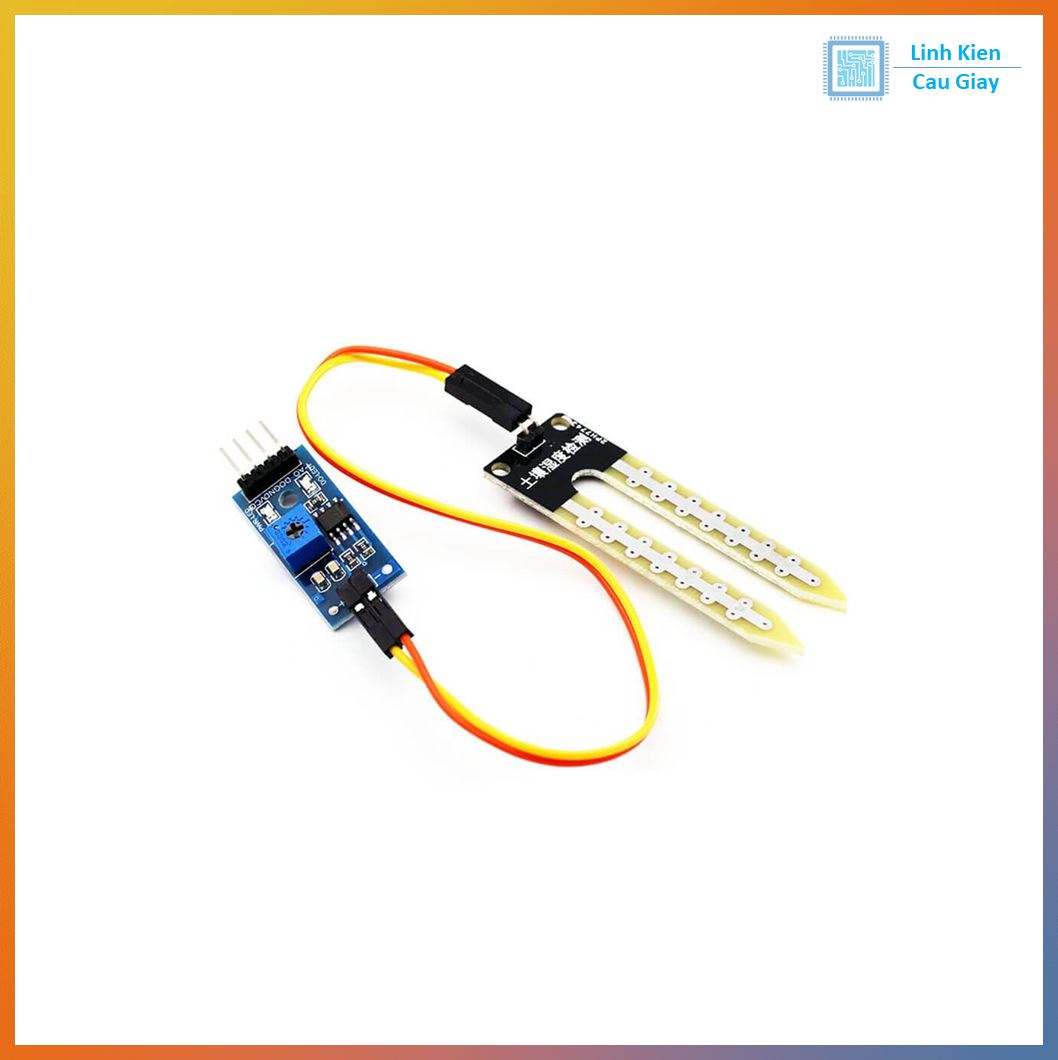

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
