Module Cảm Biến Mưa 3.3-5V Có Biến Trở Điều Chỉnh

Mô tả sản phẩm

Module Cảm Biến Mưa là giải pháp lý tưởng để phát hiện mưa hoặc độ ẩm bề mặt trong các dự án điện tử DIY. Sử dụng đầu dò phẳng hoặc cảm biến điện dung, module cung cấp đầu ra tín hiệu analog (AO) và digital (DO), với ngưỡng điều chỉnh qua biến trở. Tích hợp LED báo trạng thái, module hoạt động ổn định trong dải điện áp 3.3-5V, tương thích với Arduino, Raspberry Pi, và các vi điều khiển khác. Thiết kế nhỏ gọn, độ bền cao, phù hợp cho hệ thống tự động hóa, nhà thông minh, và ứng dụng nông nghiệp thông minh.

Đặc điểm nổi bật:

• Đầu ra analog (AO) và digital (DO) với ngưỡng điều chỉnh qua biến trở.

• Phát hiện mưa hoặc độ ẩm trên bề mặt cảm biến.

• Tích hợp LED báo nguồn và trạng thái đầu ra digital.

• Điện áp hoạt động 3.3-5V, tiêu thụ dòng thấp.

• Giá thành hợp lý, dễ tích hợp vào hệ thống IoT.

Ứng dụng

• Nhà thông minh: Kích hoạt mái che, cửa tự động khi mưa hoặc cảnh báo tràn nước.

• Nông nghiệp thông minh: Điều chỉnh hệ thống tưới tiêu dựa trên mưa tự nhiên.

• Dự án DIY: Tích hợp vào robot, hệ thống giám sát thời tiết, hoặc bể chứa.

• Công nghiệp: Theo dõi mưa trong kho bãi hoặc hệ thống thoát nước.

• Học tập và thực hành: Dùng trong các bài học về cảm biến và vi điều khiển.

Sơ đồ chân

Module Cảm Biến Mưa có các chân kết nối chính:

• VCC: Nguồn dương (3.3-5V DC).

• GND: Nguồn âm (đất).

• DO: Đầu ra digital (0 hoặc 1, mức logic TTL, báo mưa vượt ngưỡng).

• AO: Đầu ra analog (điện áp tương ứng với độ ẩm mưa, kết nối với ADC).

Lưu ý:

• Biến trở điều chỉnh ngưỡng độ ẩm mưa cho đầu ra DO (LED sáng khi mưa vượt ngưỡng).

• Đặt đầu cảm biến phẳng ngang để đo chính xác.

• Kiểm tra datasheet hoặc nhãn module trước khi kết nối để tránh đảo cực.

Thông số kĩ thuật

• Loại cảm biến: Điện dung hoặc phao điện tử (tùy phiên bản).

• Điện áp hoạt động: 3.3-5V DC.

• Dòng tiêu thụ: ~5-15mA (tùy cấu hình).

• Phạm vi phát hiện: 0-100% độ ẩm bề mặt (tùy độ nhạy).

• Độ chính xác: ±5% (tùy điều kiện môi trường).

• Thời gian đáp ứng: ~200ms.

• Nhiệt độ hoạt động: 0°C đến +60°C.

• Kích thước: ~65 x 20 x 8mm (board chính, cảm biến dài hơn).

• Trọng lượng: ~10g.

Hướng dẫn sử dụng

1. Chuẩn bị:

   • Nguồn điện 3.3-5V DC (USB 5V, pin lithium 3.7V, hoặc nguồn từ vi điều khiển).

   • Vi điều khiển (Arduino, Raspberry Pi) để đọc tín hiệu analog/digital.

   • Dây nối hoặc breadboard.

   • Nước mưa hoặc chất lỏng mô phỏng (đảm bảo không ăn mòn cảm biến).

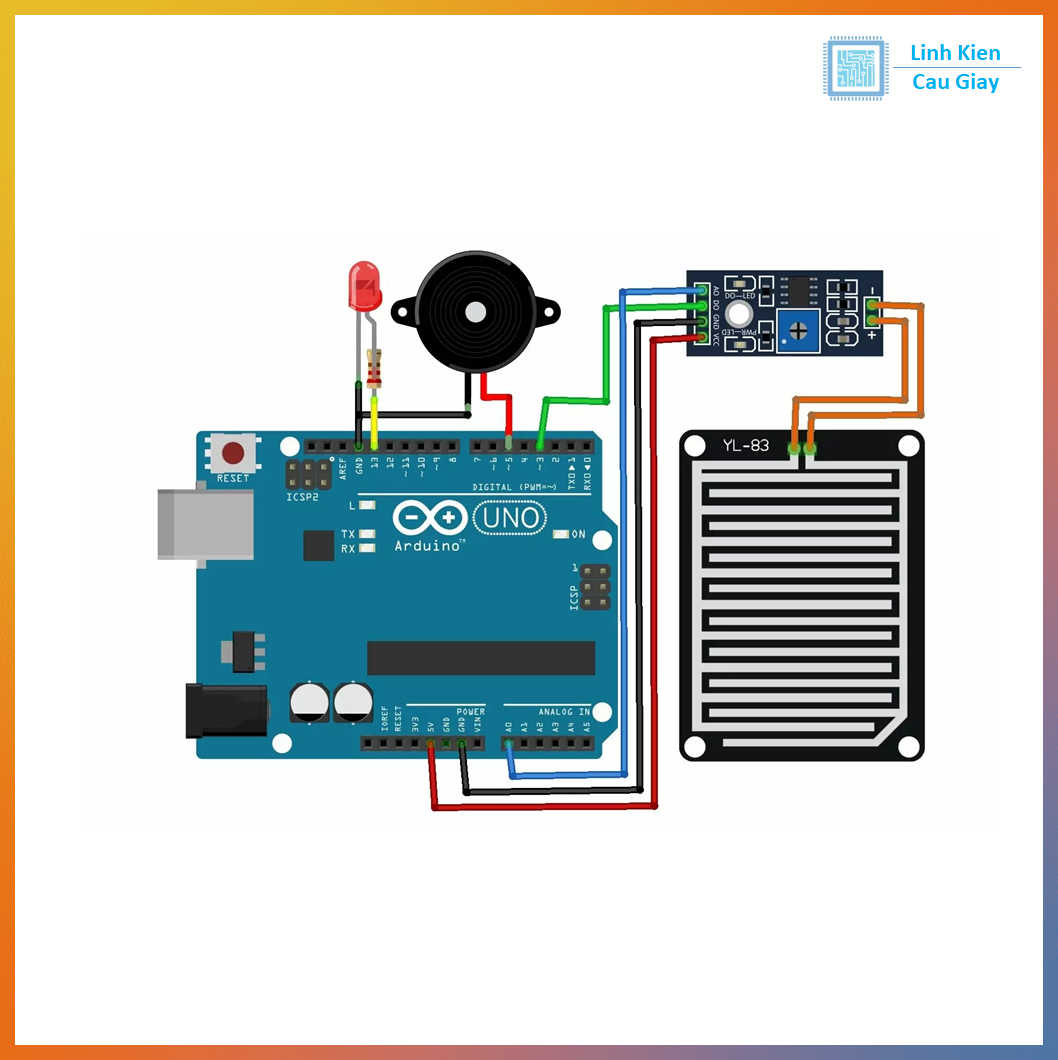

2. Kết nối:

   • Kết nối VCC và GND vào nguồn 3.3-5V (chú ý không đảo cực).

   • Kết nối DO đến chân digital của vi điều khiển (ví dụ: D2 trên Arduino) để đọc trạng thái ngưỡng.

   • Kết nối AO đến chân analog (ví dụ: A0 trên Arduino) nếu cần đo độ ẩm mưa chính xác.

   • Đặt đầu cảm biến phẳng ở nơi có thể tiếp xúc với mưa, xoay biến trở để cài đặt ngưỡng (LED sáng khi mưa vượt ngưỡng).

3. Kiểm tra và sử dụng:

   • Bật nguồn, quan sát LED báo nguồn và trạng thái DO.

   • Nếu dùng Arduino, viết code để đọc tín hiệu DO (digitalRead) hoặc AO (analogRead).

   • Đảm bảo đầu cảm biến không tiếp xúc với chất lỏng ăn mòn hoặc nhiệt độ quá cao (>60°C).

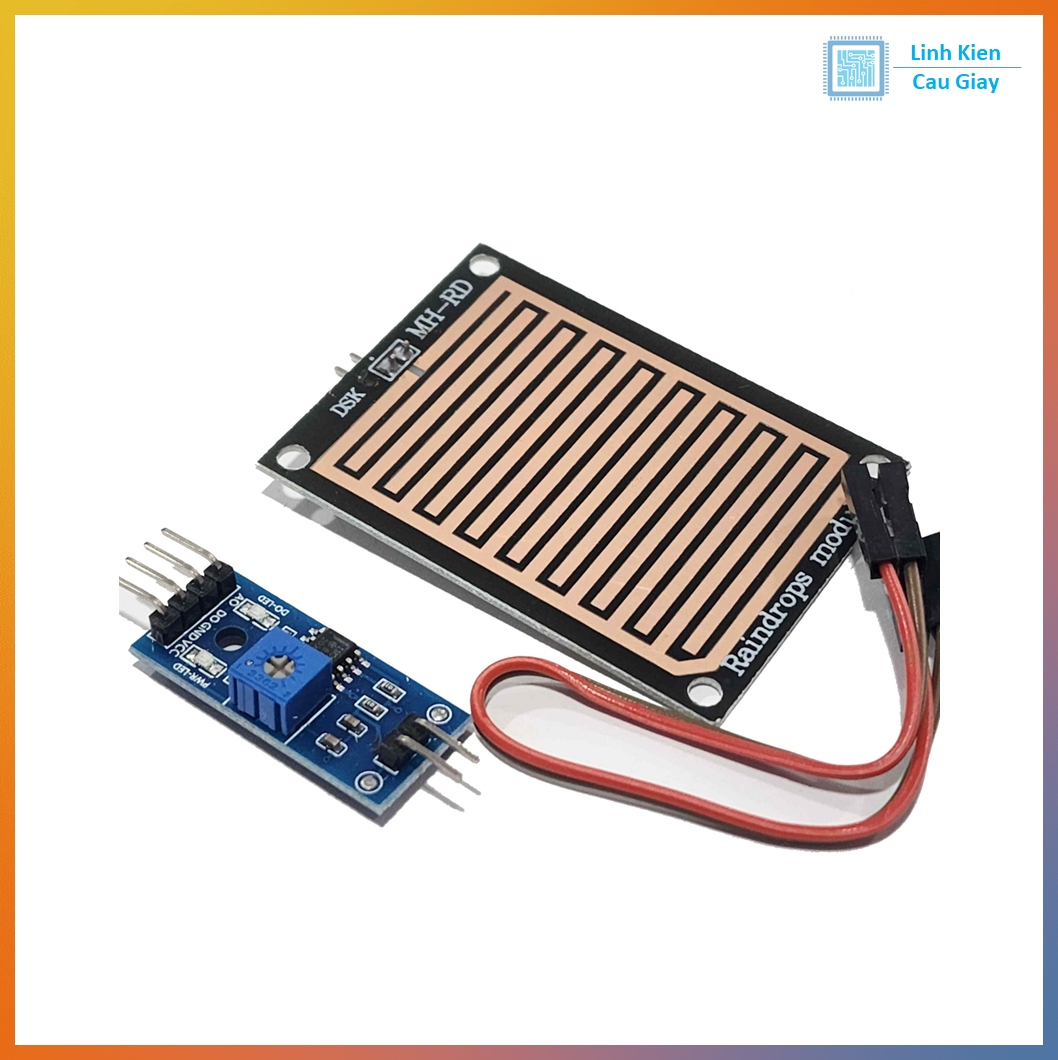

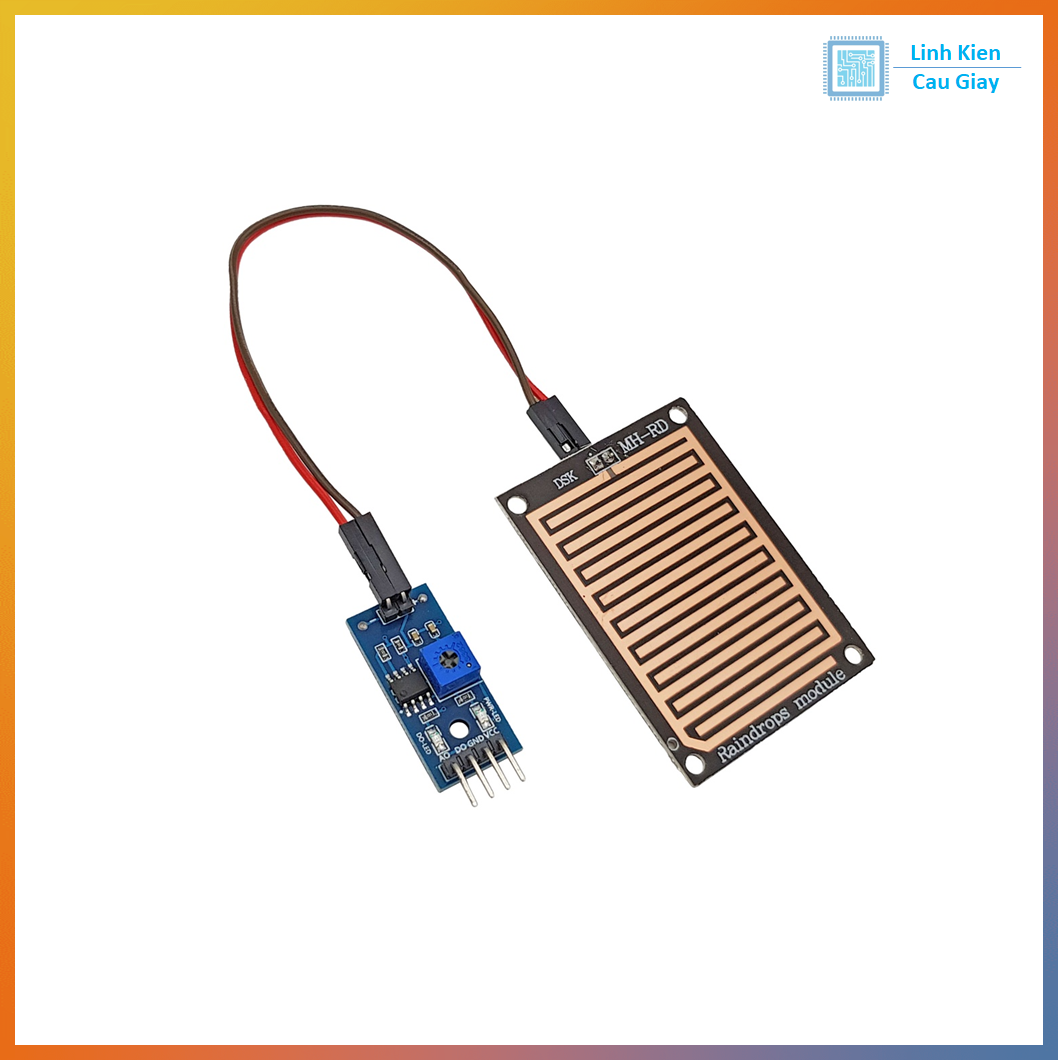

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
