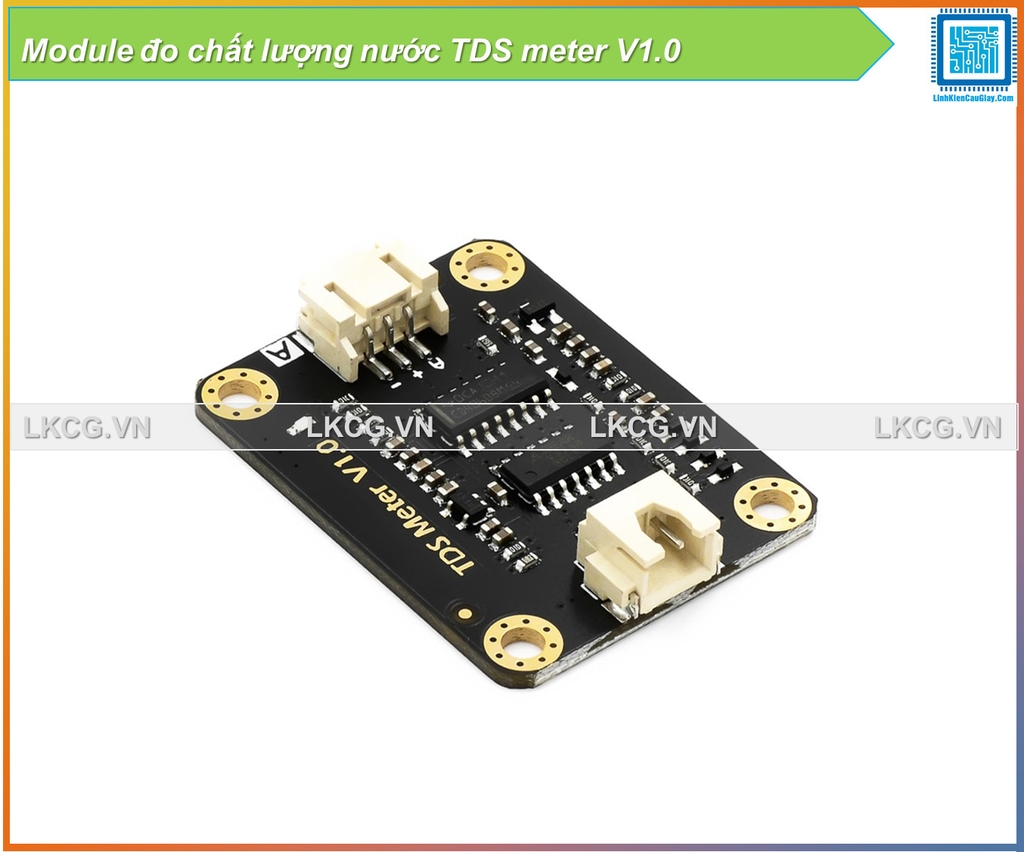

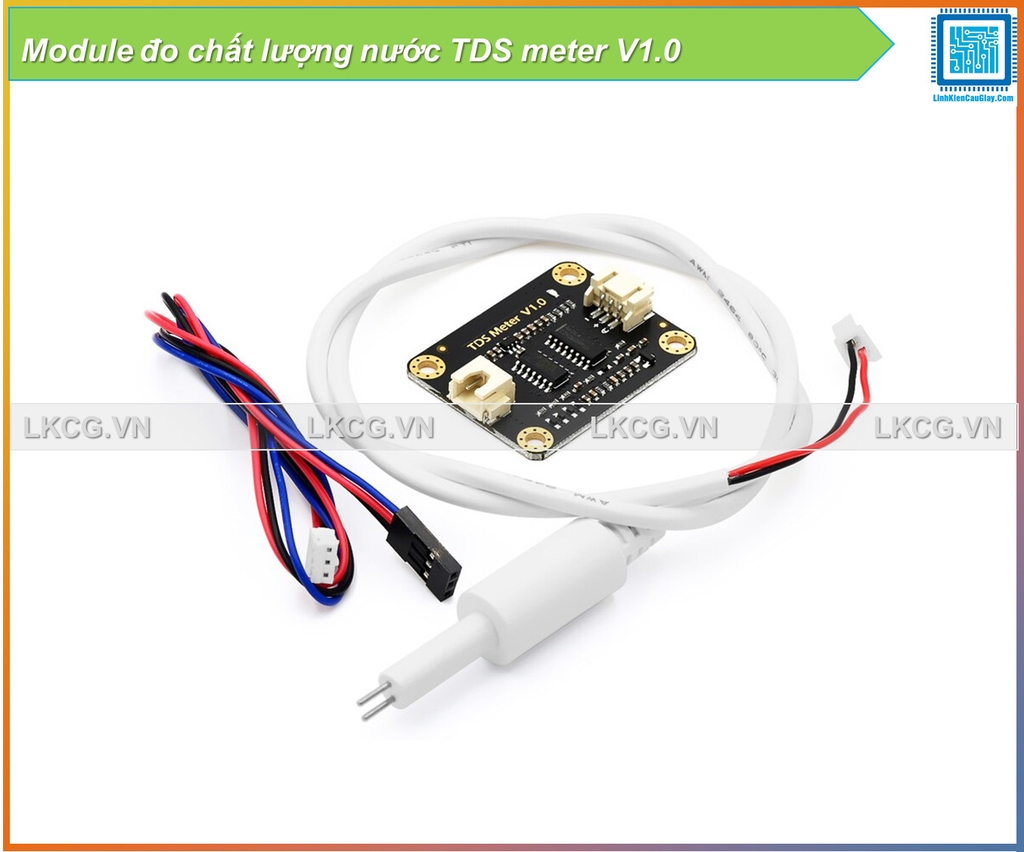

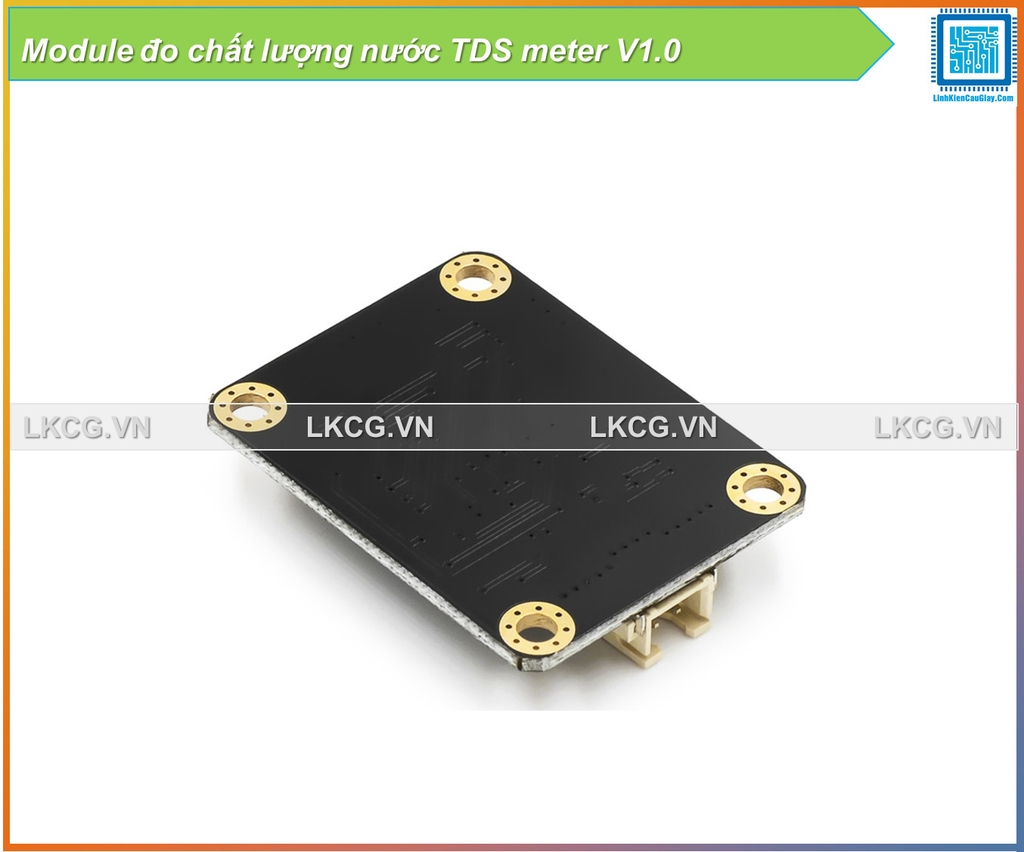

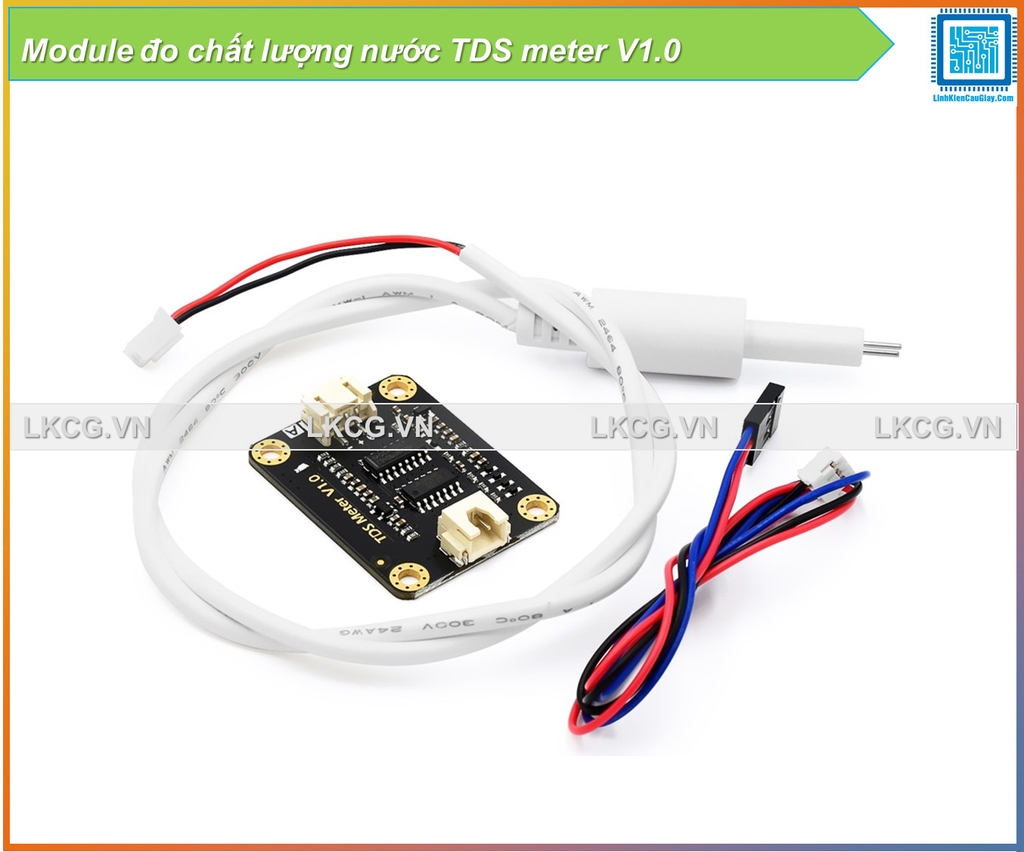

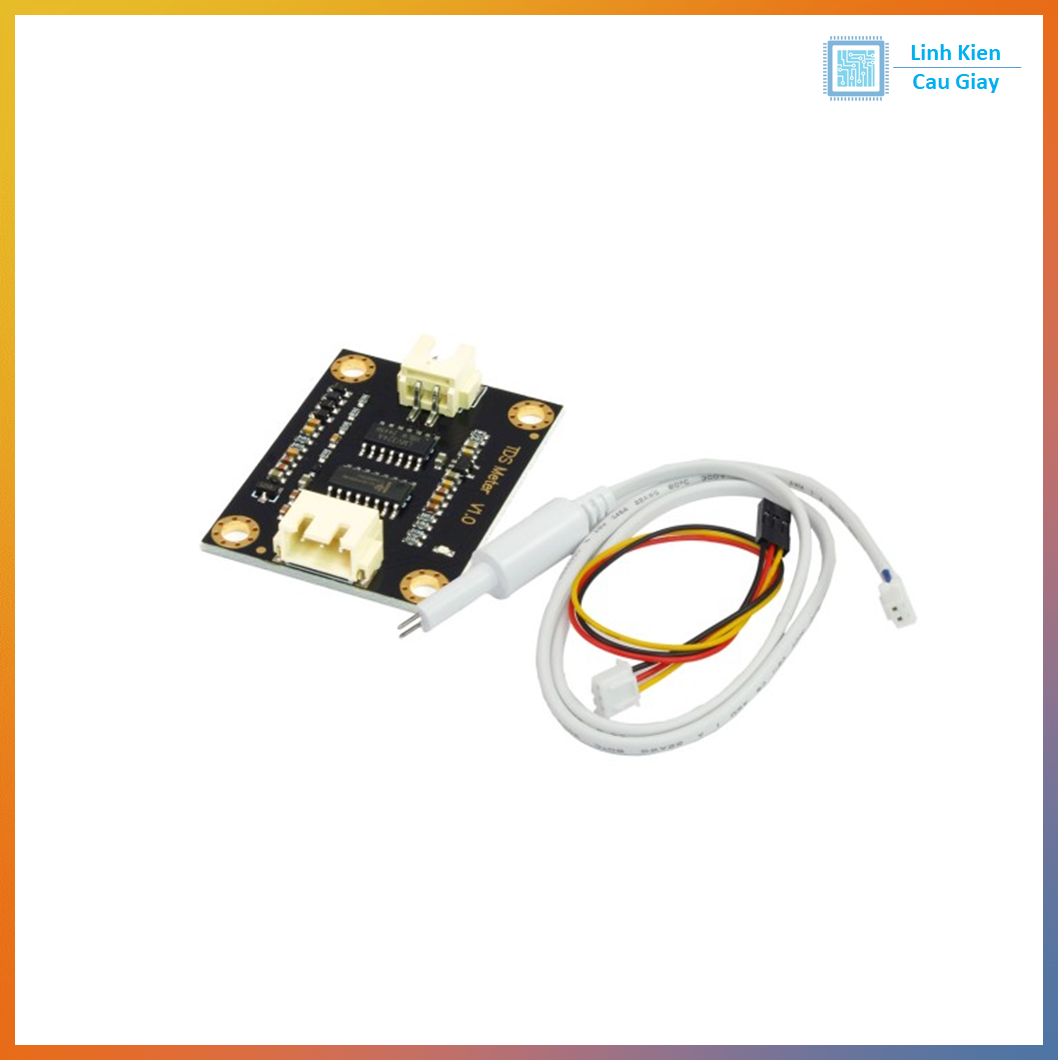

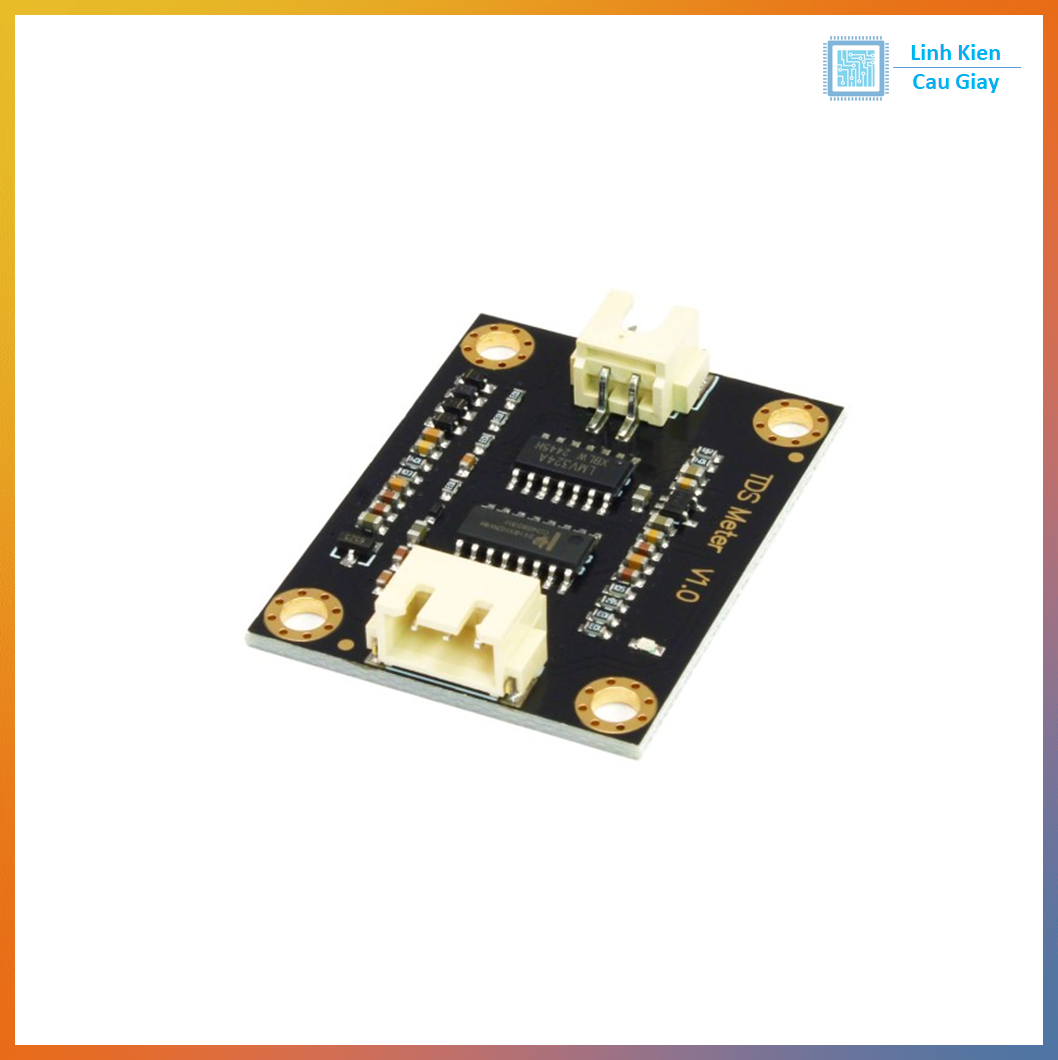

Module đo chất lượng nước TDS meter V1.0

Mô tả sản phẩm

Tổng chất rắn hòa tan (TDS) là một đơn vị đo hàm lượng kết hợp của tất cả các chất vô cơ và chất hữu cơ chứa trong chất lỏng dạng phân tử, ion hóa hoặc vi hạt, bằng cách đo tổng chất rắn hòa tan ta có thể xác định chất lượng của nguồn nước sử dụng (nếu TDS quá nhỏ nguồn nước có thể thiếu khoáng chất, TDS lớn có thể nguồn nước đã bị ô nhiễm nặng).

Cảm biến đo tổng chất rắn hòa tan trong nước Water TDS Analog Sensor với điện cực giúp đo độ dẫn điện của nước để xác định chỉ số TDS và trả ra giá trị điện áp Analog để giao tiếp với Vi điều khiển, lưu ý khi sử dụng cần căn chuẩn (calib) với thiết bị đo chính xác để có được kết quả tốt nhất.


Ứng dụng

  • Kiểm tra chất lượng nước uống/nước tinh khiết.

  • Thủy canh: giám sát nồng độ dinh dưỡng.

  • Hồ cá/ao nuôi: theo dõi thay nước/ô nhiễm.

  • Hệ thống IoT ghi log TDS, cảnh báo qua WiFi.

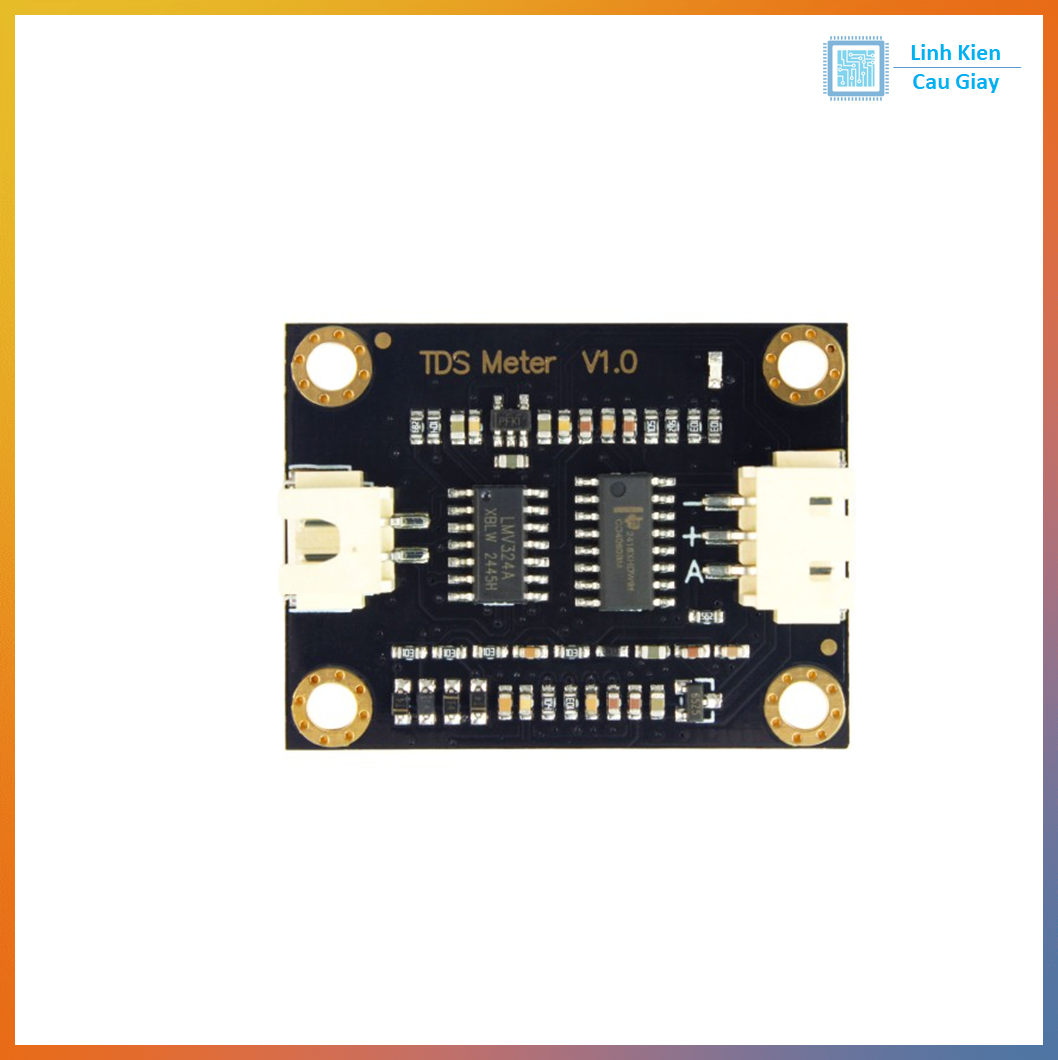

Sơ đồ chân

Connector 2-Pin XH-2.54: kết nối cảm biến TDS.
Conector 3-Pin XH-2.54: Kết nối cảm biến nhiệt độ DS18B20 (cảm biến này không đi kèm, có thể mua thêm tại đây)
+: chân cấp nguồn VCC từ 3.3~5VDC.
-: chân cấp nguồn GND 0VDC
AO: Analog Output, chân tín hiệu Analog đầu ra của cảm biến từ 0~2.3VDC
T1: chân tín hiệu đầu ra của cảm biến nhiệt độ DS18B20

Thông số kĩ thuật

Điện áp cấp nguồn: 3.3~5VDC
Dòng tiêu thụ: 3~6mA
Khoảng giá trị TDS đo được: 0~1000ppm, sai số: ±5%F.S. (25 độ C)
Điện áp ngõ ra Ananlog tương ứng với chỉ số TDS: 0~2.3VDC
Conector TDS Probe: 2-Pin XH-2.54
Conector Temperature Sensor: 3-Pin XH-2.54 (cảm biến DS18B20, không đi kèm)
Kích thước: 42 x 31.2mm

Hướng dẫn sử dụng

Hướng dẫn mang tính chất Tham Khảo

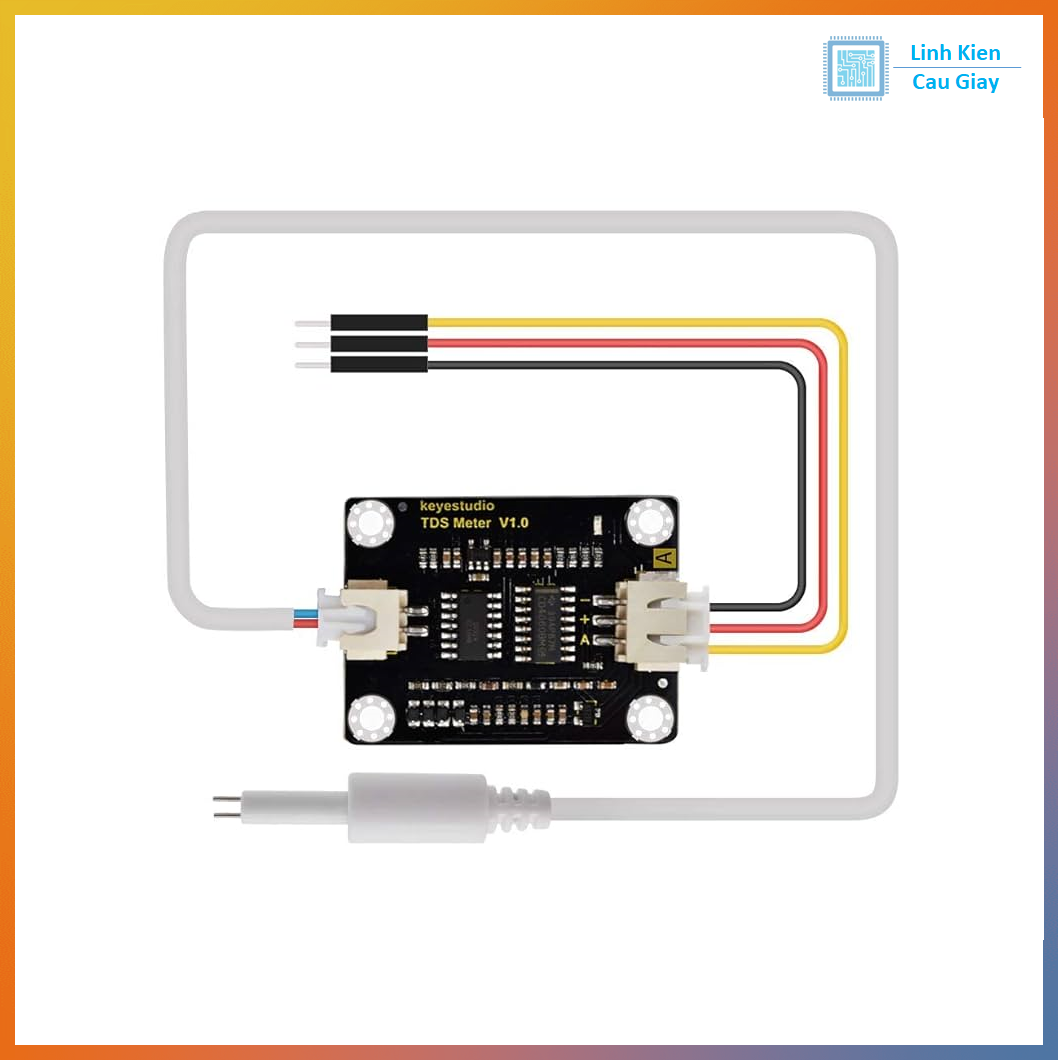

  • Kết nối: VCC, GND, AOUT → chân ADC của vi điều khiển; gắn đầu dò BNC.

  • Nhúng đầu dò: chìm hoàn toàn phần cảm biến, không chạm thành đáy, không đo nước nóng/đục nhiều cặn.

  • Đọc ADC → tính Vout = (ADC/MaxADC) × Vref.

  • Tính EC theo hệ số mạch (thư viện/ ví dụ nhà sản xuất), sau đó TDS ≈ EC × 0.5 (µS/cm × 0.5 → ppm).

  • Hiệu chuẩn 1 điểm: dùng dung dịch chuẩn 342 ppm (hoặc 707 ppm), đọc giá trị thô và chỉnh hệ số K để kết quả khớp.

  • Bù nhiệt (khuyến nghị): EC25 ≈ ECmeas / (1 + 0.02 × (T–25)). Đo nhiệt độ nước bằng NTC/DS18B20 để tăng độ chính xác.

  • Bảo quản đầu dò: rửa bằng nước sạch sau mỗi lần đo, không chà mạnh, không để khô bẩn lâu ngày

Lưu ý: Không dùng để đo nước cất siêu tinh khiết (EC rất thấp) hay dung dịch dẫn điện quá cao vượt thang đo mặc định nếu chưa đổi hệ số/đầu dò.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
