MODULE CẢM BIẾN MỰC NƯỚC

(Mã SP:CG000172)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

10.500₫

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

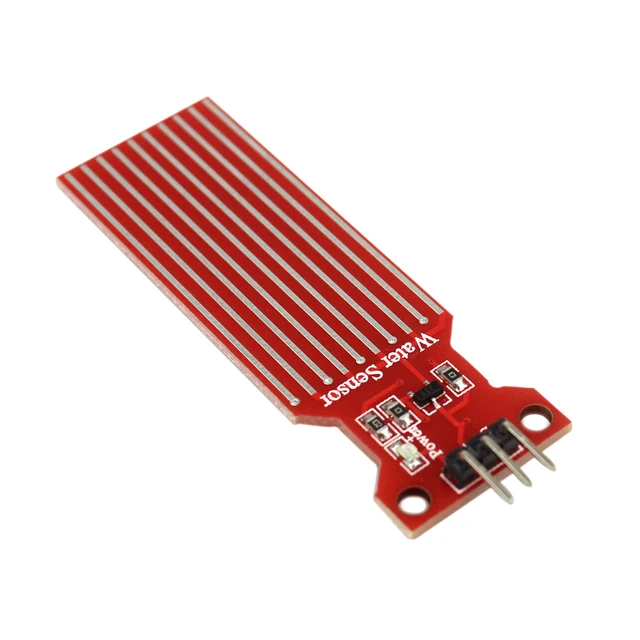

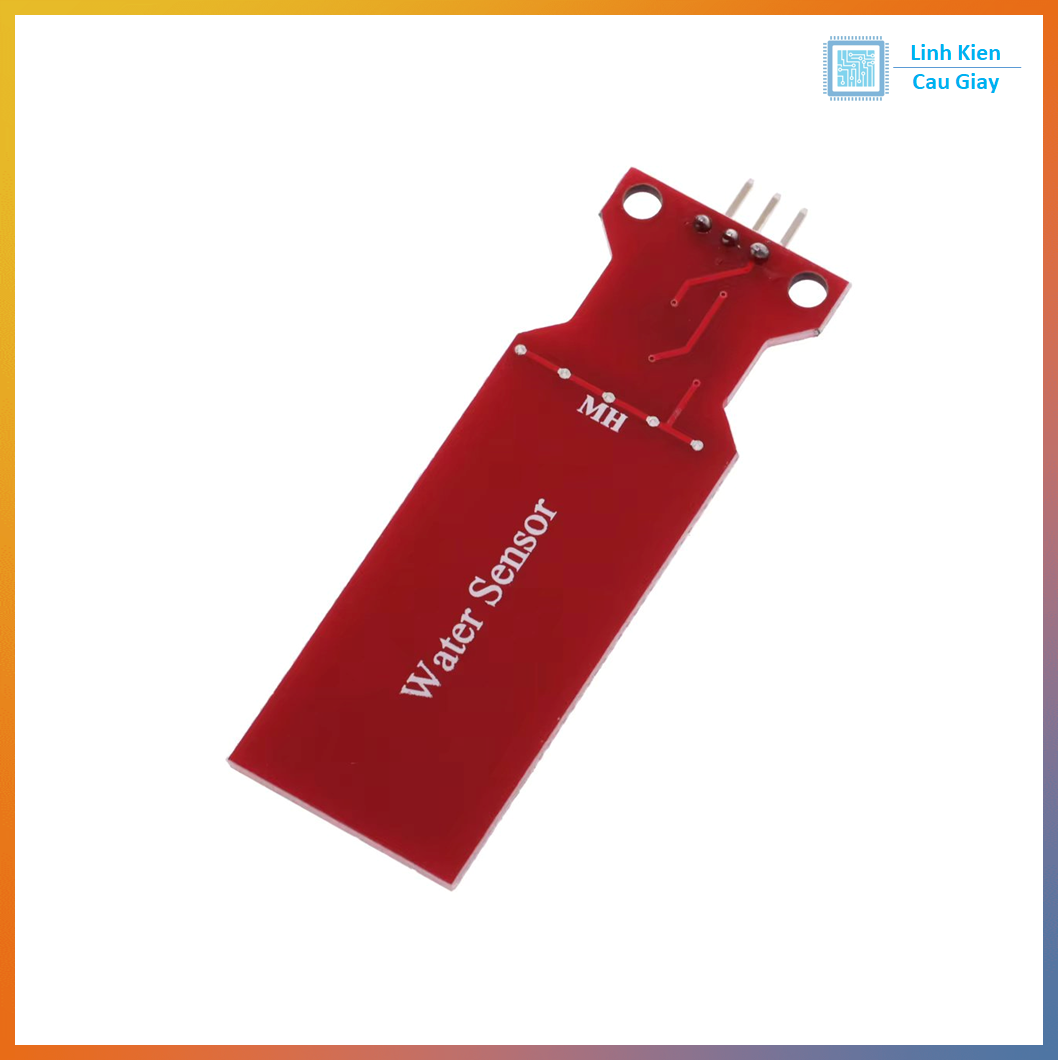

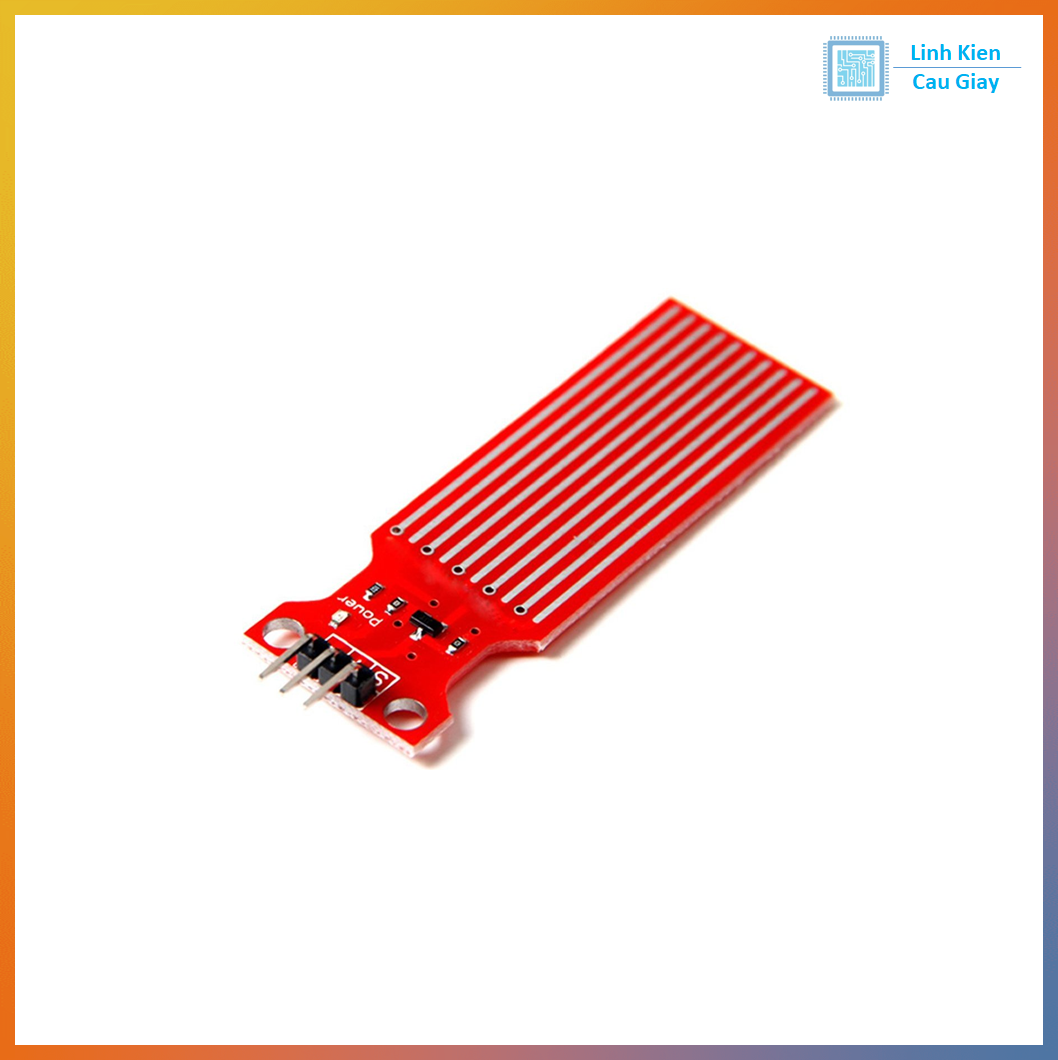

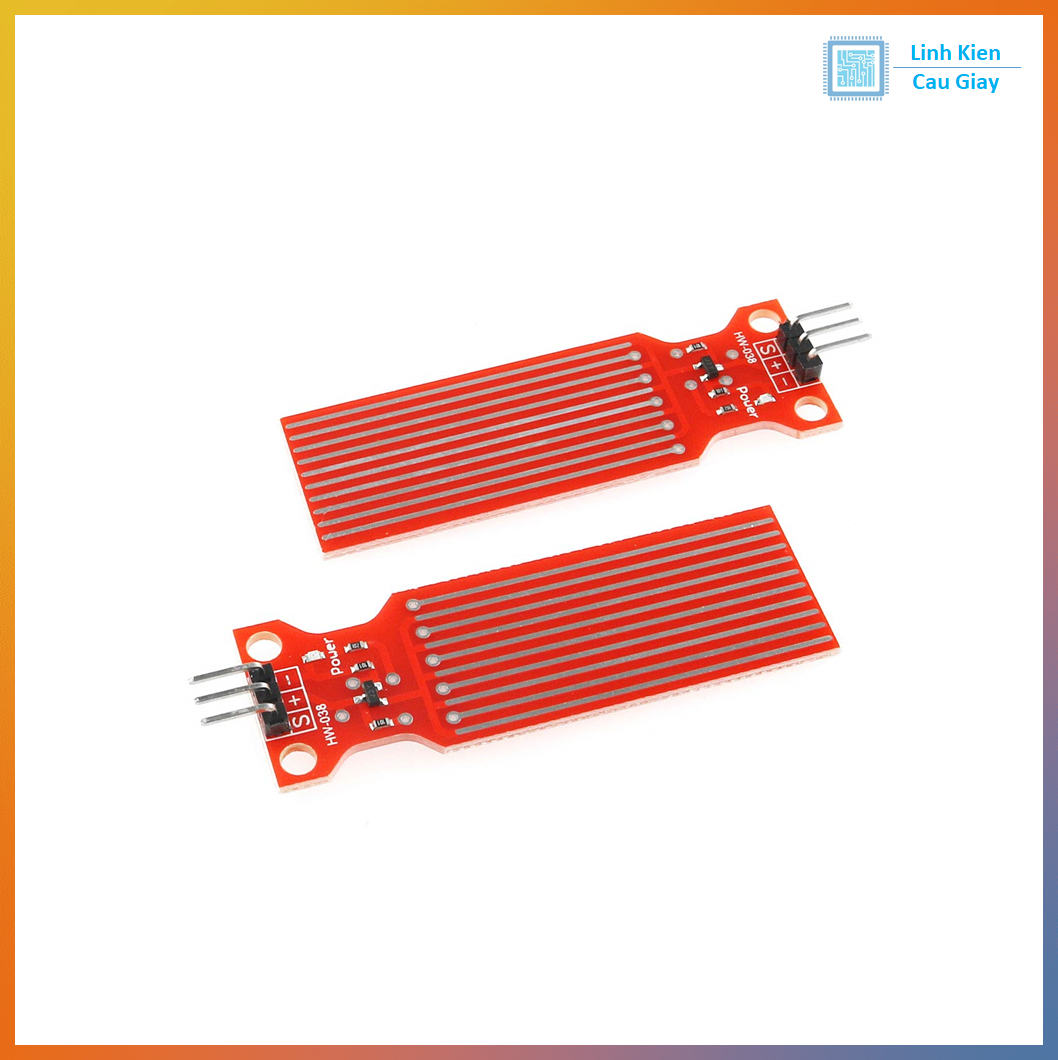

Module Cảm Biến Mực Nước Điện Tử 3-5V

Mô tả sản phẩm

Module Cảm Biến Mực Nước Điện Tử là giải pháp lý tưởng để đo và giám sát mực nước trong các bể chứa, hồ, hoặc hệ thống thủy lợi. Sử dụng công nghệ cảm biến điện dung hoặc phao điện tử, module cung cấp đầu ra tín hiệu analog (AO) và digital (DO), với ngưỡng điều chỉnh qua biến trở. Tương thích với Arduino, Raspberry Pi, và các vi điều khiển khác, sản phẩm hoạt động ổn định trong dải điện áp 3-5V, tích hợp LED báo trạng thái. Thiết kế nhỏ gọn, độ bền cao, phù hợp cho ứng dụng nông nghiệp, nhà thông minh, và dự án DIY.

Đặc điểm nổi bật:

Đầu ra analog (AO) và digital (DO) với ngưỡng điều chỉnh qua biến trở.
Phạm vi đo mực nước tùy thuộc vào chiều dài cảm biến (thường 3-10cm).
Tích hợp LED báo nguồn và trạng thái đầu ra digital.
Điện áp hoạt động 3-5V, tiêu thụ dòng thấp.
Giá thành hợp lý, dễ tích hợp vào hệ thống IoT.

Ứng dụng

Nông nghiệp thông minh: Giám sát mực nước trong bể chứa, hệ thống tưới tiêu.
Nhà thông minh: Điều khiển bơm nước hoặc cảnh báo tràn dựa trên mực nước.
Dự án DIY: Tích hợp vào robot, hệ thống tự động hóa, hoặc bể cá thông minh.
Công nghiệp: Theo dõi mực nước trong bồn chứa hóa chất, nước thải, hoặc kho lạnh.
Học tập và thực hành: Dùng trong các bài học về cảm biến và vi điều khiển.

Sơ đồ chân

Module Cảm Biến Mực Nước Điện Tử có các chân kết nối chính:

VCC: Nguồn dương (3-5V DC).
GND: Nguồn âm (đất).
DO: Đầu ra digital (0 hoặc 1, mức logic TTL, báo mực nước vượt ngưỡng).
AO: Đầu ra analog (điện áp tương ứng với mực nước, kết nối với ADC).

Lưu ý:

Cảm biến cần được đặt thẳng đứng trong nước để đo chính xác.
Biến trở điều chỉnh ngưỡng độ ẩm cho đầu ra DO (LED sáng khi mực nước vượt ngưỡng).
Kiểm tra datasheet hoặc nhãn module trước khi kết nối để tránh đảo cực.

Thông số kĩ thuật

Loại cảm biến: Điện dung hoặc phao điện tử (tùy phiên bản).
Điện áp hoạt động: 3-5V DC.
Dòng tiêu thụ: ~5-15mA (tùy cấu hình).
Phạm vi đo mực nước: 0-10cm (tùy chiều dài cảm biến, có thể mở rộng).
Độ chính xác: ±2-5mm (tùy điều kiện môi trường).
Thời gian đáp ứng: ~200ms.
Nhiệt độ hoạt động: 0°C đến +60°C.
Kích thước: ~65 x 20 x 8mm (board chính, cảm biến dài hơn).
Trọng lượng: ~10g.

Hướng dẫn sử dụng

Chuẩn bị:
- Nguồn điện 3-5V DC (USB 5V, pin lithium 3.7V, hoặc nguồn từ vi điều khiển).
- Vi điều khiển (Arduino, Raspberry Pi) để đọc tín hiệu analog/digital.
- Dây nối hoặc breadboard.
- Nước hoặc chất lỏng cần đo (đảm bảo không ăn mòn cảm biến).
Kết nối:
- Kết nối VCC và GND vào nguồn 3-5V (chú ý không đảo cực).
- Kết nối DO đến chân digital của vi điều khiển (ví dụ: D2 trên Arduino) để đọc trạng thái ngưỡng.
- Kết nối AO đến chân analog (ví dụ: A0 trên Arduino) nếu cần đo mực nước chính xác.
- Đặt cảm biến vào nước, đảm bảo phần tiếp xúc ngập hoàn toàn.
- Xoay biến trở để cài đặt ngưỡng mực nước (LED sáng khi vượt ngưỡng).
Kiểm tra và sử dụng:
- Bật nguồn, quan sát LED báo nguồn và trạng thái DO.
- Nếu dùng Arduino, viết code để đọc tín hiệu DO (digitalRead) hoặc AO (analogRead).
- Đảm bảo cảm biến không tiếp xúc với chất lỏng ăn mòn hoặc nhiệt độ quá cao (>60°C).

Lưu ý:

Không cấp nguồn vượt 5V hoặc đảo cực để tránh hỏng module.
Tránh sử dụng trong chất lỏng có tính ăn mòn (như axit mạnh) nếu không được thiết kế chống chịu.
Hiệu chuẩn với thước đo mực nước chuẩn nếu cần độ chính xác cao.
Đảm bảo phần cảm biến luôn sạch để tránh sai lệch kết quả.
