Cảm biến lưu lượng nước S401 cho máy pha coffee – Hall xung, 3.5–12VDC, 0.3–6 L/phút

Mô tả sản phẩm

S401 là cảm biến lưu lượng nước dùng hiệu ứng Hall, xuất xung vuông tỷ lệ với lưu lượng. Thiết kế nhỏ gọn cho đường nước máy pha coffee/đồ uống, làm việc đến 1.75 MPa, nhiệt độ < 80°C. Tín hiệu xung dễ đọc bằng MCU (Arduino/ESP32/STM32) hay PLC, phù hợp định lượng thể tích (ml), đếm tổng nước, và bảo vệ cạn.

Ứng dụng

• Máy pha coffee/đồ uống: định lượng & kiểm soát thể tích

• Máy lọc nước, máy bán hàng, mini-RO

• Đo lưu lượng tức thời, tổng lưu lượng (totalizer)

• Hệ thống cảnh báo rò rỉ, bảo vệ bơm

Sơ đồ chân

• VCC: 3.5–12 VDC

• GND: Mass

• OUT: Tín hiệu xung Hall (thường dạng collector mở → cần điện trở kéo lên 4.7–10 kΩ về VCC)

Gợi ý kết nối MCU: OUT → chân INT (interrupt) của Arduino/ESP32, bật pull-up nội bộ (nếu đủ) hoặc dùng pull-up ngoài 10 kΩ về VCC.

Thông số kĩ thuật

• Điện áp hoạt động: 3.5 – 12 VDC

• Dòng tiêu thụ: ~15 mA

• Tín hiệu đầu ra: Xung Hall (tỷ lệ lưu lượng)

• Nhiệt độ làm việc: < 80 °C

• Áp suất tối đa: 1.75 MPa

• Dải lưu lượng: 0.3 – 6 L/phút

• Kết cấu: thân nhựa kỹ thuật (thường kèm hướng mũi tên chỉ dòng chảy)

• Lưu ý lắp đặt: đặt theo chiều mũi tên; khuyến nghị lắp lưới lọc trước cảm biến để tránh kẹt cánh

Hướng dẫn sử dụng

• ắp đặt cơ khí

  • Hướng mũi tên theo chiều nước chảy; tránh bọt khí/xâm thực.

  • Nên có đoạn thẳng ổn định (≥10D trước & ≥5D sau, nếu điều kiện cho phép) để giảm nhiễu lưu lượng.

• Điện & đọc xung

  • Cấp 3.5–12V cho VCC; OUT kéo lên cùng mức VCC (pull-up 4.7–10 kΩ).

  • Đọc xung bằng ngắt ngoài; đếm số xung hoặc đo tần số f (Hz).

• Tính lưu lượng/thể tích

  • Mỗi cảm biến có hệ số K (xung/L) khác nhau theo lô. Công thức tham chiếu:

  • Lưu lượng (L/phút) ≈ Q=60⋅f / K

  • Thể tích (mL) ≈ mL= (số xung / K)×1000

  • Hiệu chuẩn nhanh: cho chảy 200 mL qua cảm biến, đếm tổng xung N ⇒ K ≈ (N / 0.2 L). Lặp lại 2–3 lần lấy trung bình.

• Khuyến nghị vận hành

  • Lọc rác/đá vôi; xả khí ban đầu để đường ống đầy nước.

  • Tránh nhiệt >80°C; nếu dùng nước rất nóng, để cảm biến ở đoạn mát hơn.

  • Nếu nhiễu xung: dùng debounce bằng ngắt + lọc thời gian tối thiểu giữa 2 xung (ví dụ 200–500 µs) và schmitt trigger nếu cần.

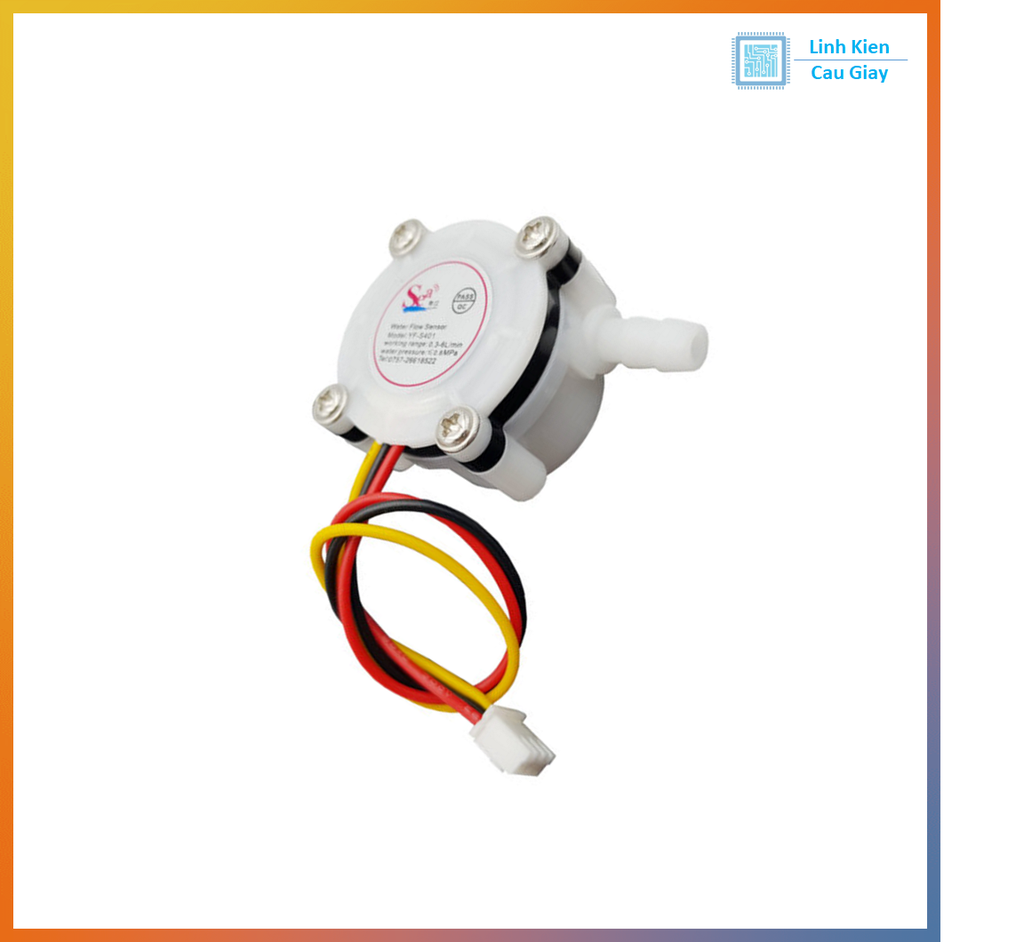

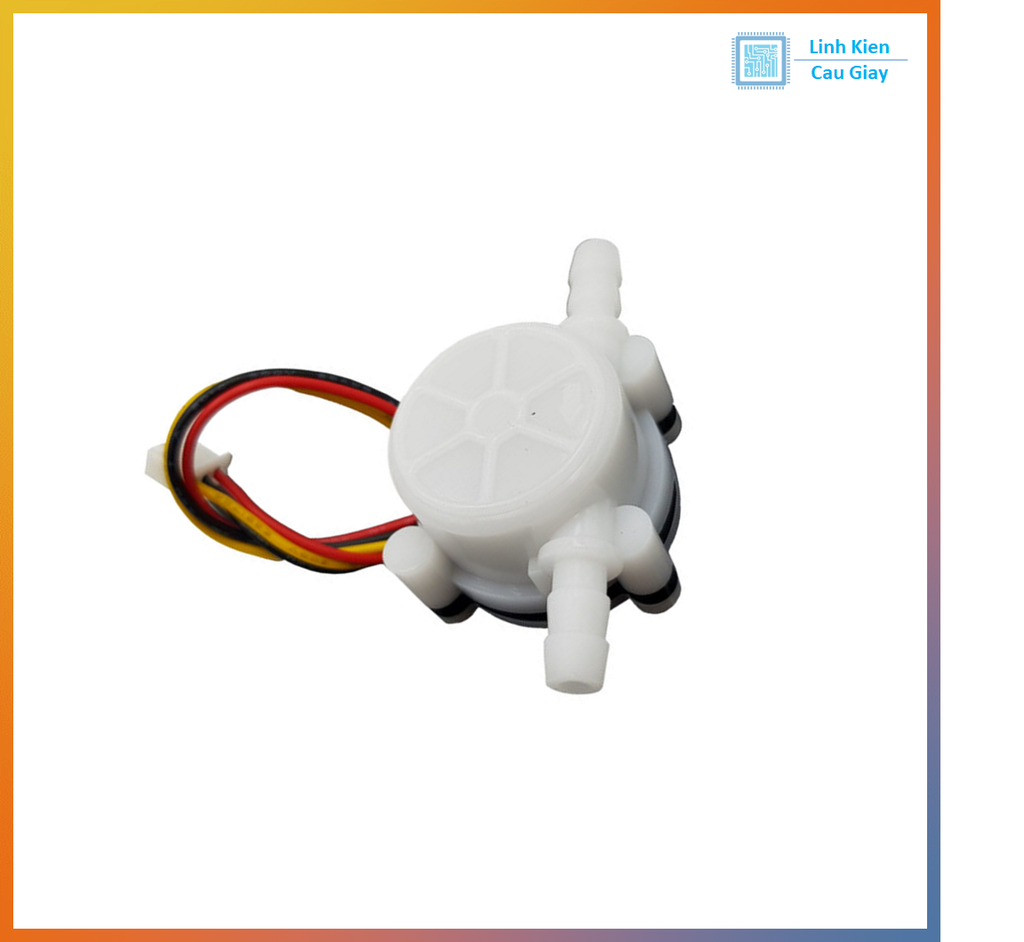

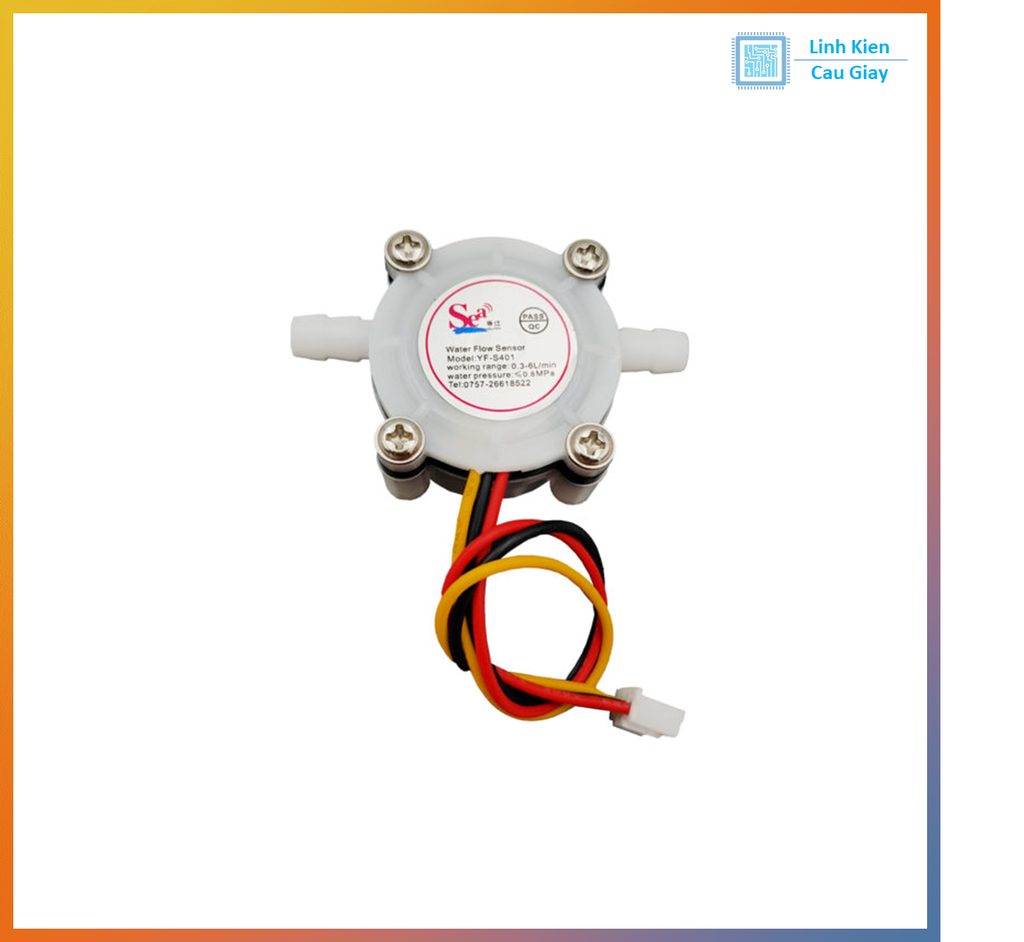

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
