Đế ra chân Moduel NodeMCU ESP8266

(Mã SP:PVN5498)

Đánh giá

:

Giá

:

25.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

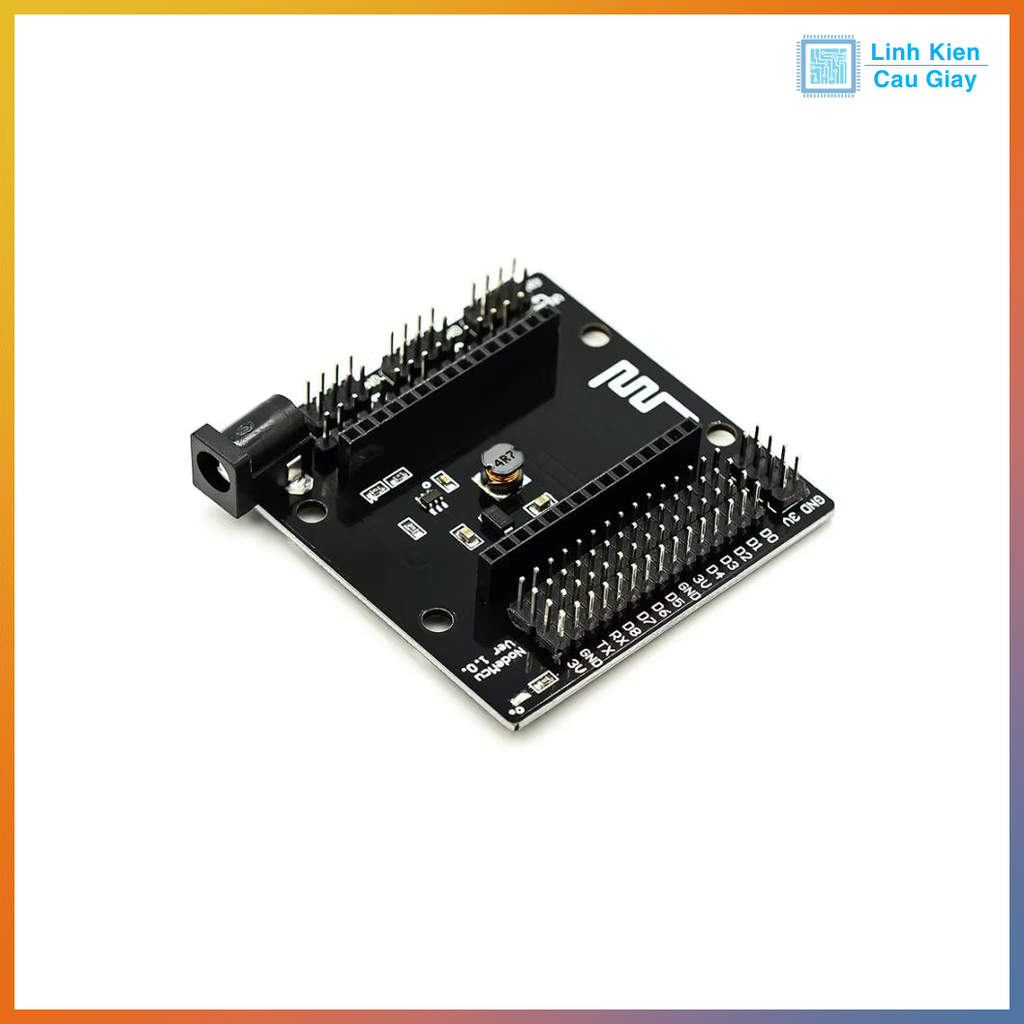

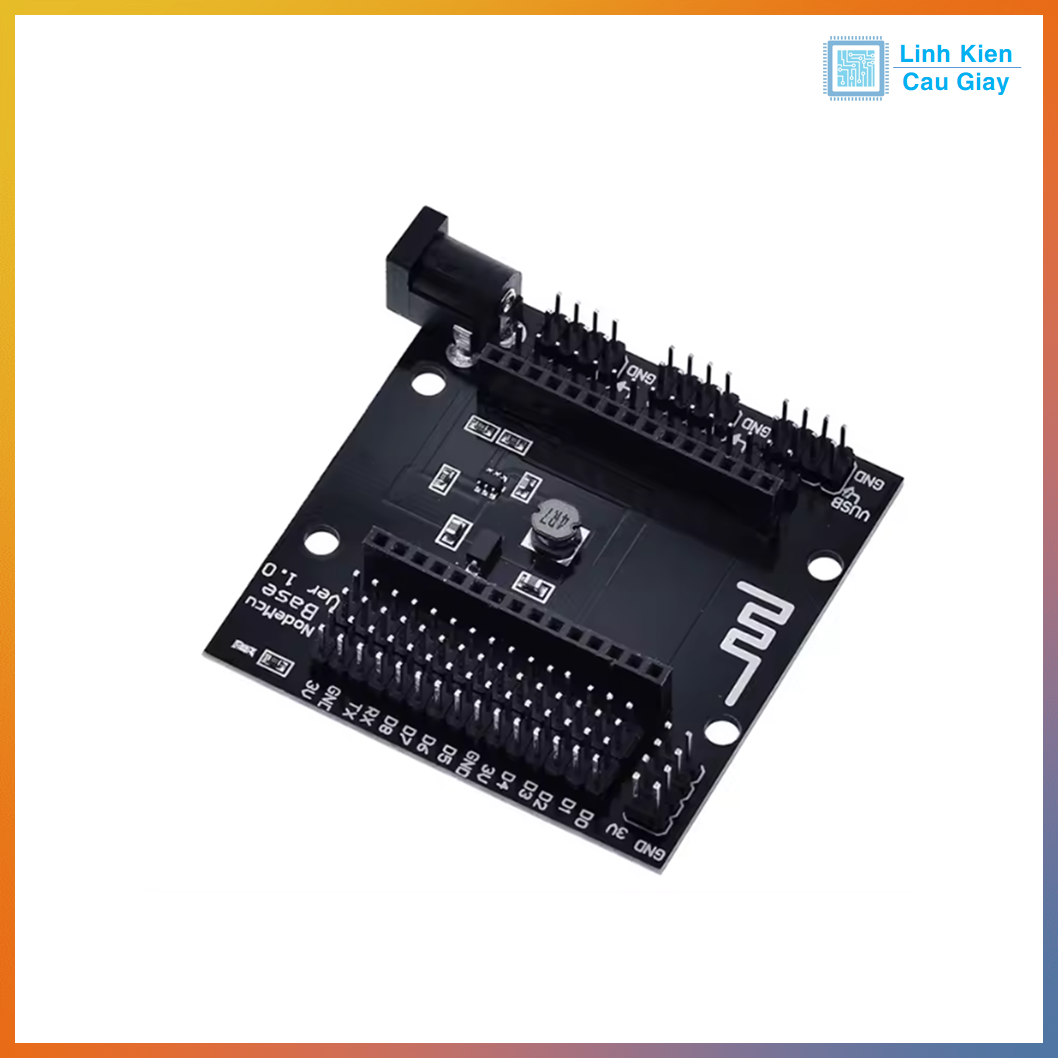

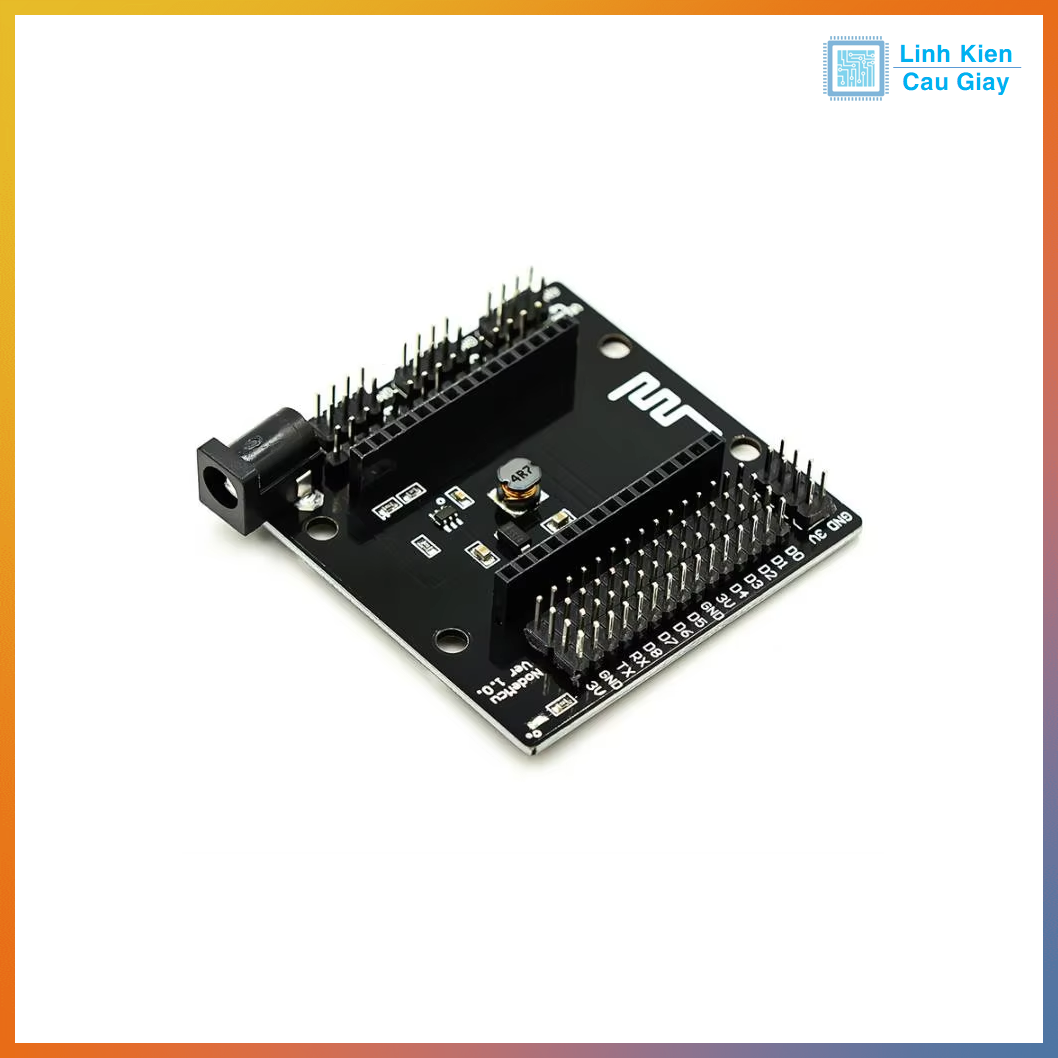

Đế ra chân Moduel NodeMCU ESP8266

Mô tả sản phẩm

Đế ra chân Module NodeMCU ESP8266 là một board mở rộng (breakout board) được thiết kế để hỗ trợ kết nối dễ dàng cho các module NodeMCU ESP8266, giúp truy cập và sử dụng các chân GPIO thông qua các hàng chân cái (female headers) được đánh dấu rõ ràng. Sản phẩm có kích thước nhỏ gọn, tích hợp cổng nguồn DC và các linh kiện hỗ trợ như tụ điện, điện trở để đảm bảo nguồn ổn định. Đế ra chân này được làm từ PCB chất lượng cao, hỗ trợ kết nối nhanh, không cần hàn, phù hợp cho các dự án IoT, lập trình và phát triển phần cứng. Đây là phụ kiện lý tưởng cho người dùng từ nghiệp dư đến chuyên nghiệp, đảm bảo tính linh hoạt và độ bền.

Ứng dụng

  • Dự án IoT: Kết nối NodeMCU ESP8266 với cảm biến, mô-đun, hoặc thiết bị ngoại vi trong các dự án nhà thông minh.

  • Lập trình và học tập: Hỗ trợ sinh viên, người học lập trình ESP8266 với Arduino IDE hoặc MicroPython.

  • Phát triển phần cứng: Kết nối nhanh các thiết bị như cảm biến, LED, OLED, hoặc động cơ mà không cần hàn.

  • Thử nghiệm mạch: Dùng trong các phòng thí nghiệm hoặc dự án DIY để kiểm tra và phát triển mạch.

  • Ứng dụng công nghiệp nhỏ: Kết nối các cảm biến công nghiệp hoặc thiết bị điều khiển với ESP8266.

Sơ đồ chân

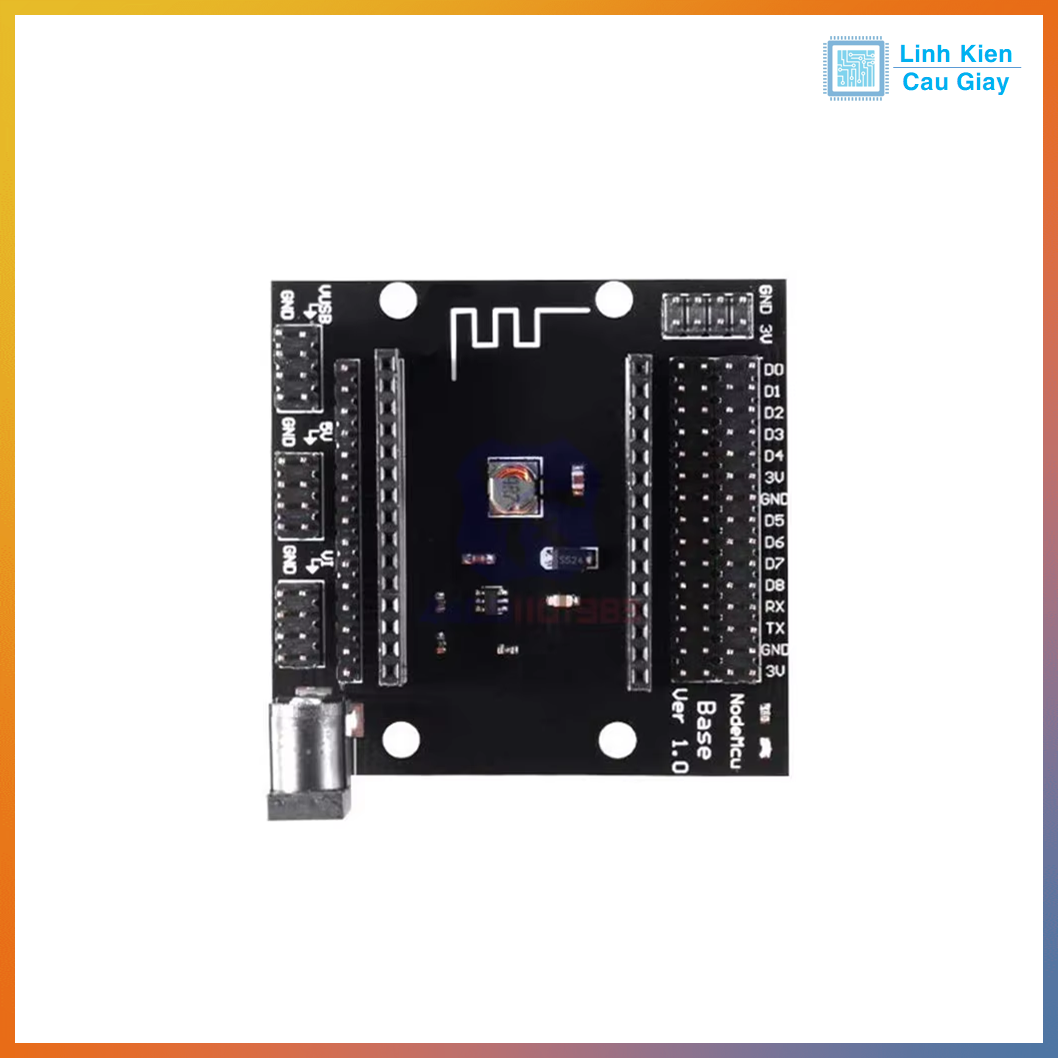

Đế ra chân Module NodeMCU ESP8266 có hai hàng chân cái (female headers) tương ứng với các chân của module NodeMCU ESP8266, được đánh dấu rõ ràng trên PCB:

  • Hàng chân cái (Female Headers): Gồm 2 hàng 15 chân mỗi bên, tương ứng với các chân GPIO, VCC, GND, 3.3V, D0-D8, RX, TX, v.v. của NodeMCU ESP8266.

  • Đánh dấu trên PCB: Các chân được ghi rõ trên bề mặt PCB (ví dụ: D0, D1, ..., GND, 3V3, VIN, RX, TX) để dễ nhận diện.

  • Cổng nguồn DC: Hỗ trợ cấp nguồn ngoài (thường 5V - 12V, tùy thuộc vào module ESP8266).

Lưu ý: Tham khảo sơ đồ chân của module NodeMCU ESP8266 (phiên bản V2/V3) để đảm bảo kết nối chính xác với các chân trên đế ra chân.

Thông số kĩ thuật

  • Kích thước: 60mm x 50mm (ước lượng dựa trên thiết kế chuẩn của board mở rộng NodeMCU ESP8266)

  • Chất liệu PCB: FR-4 chất lượng cao

  • Số chân hỗ trợ: 30 chân (tương thích với NodeMCU ESP8266 V2/V3)

  • Loại đầu nối: Chân cái (female headers)

  • Cổng nguồn: Cổng DC (5V - 12V, tùy module)

  • Điện áp hoạt động: 3.3V (theo ESP8266)

  • Dòng tối đa mỗi chân: 1A (khuyến nghị không vượt quá 500mA để đảm bảo an toàn)

  • Màu sắc PCB: Đen

  • Trọng lượng: Khoảng 20g

Hình ảnh - Hướng dẫn sử dụng

  1. Lắp module NodeMCU ESP8266:

    • Cắm module NodeMCU ESP8266 vào hai hàng chân cái trên đế ra chân, đảm bảo các chân được căn chỉnh chính xác (chân GND của module khớp với chân GND trên đế).

  2. Kết nối thiết bị ngoại vi:

    • Sử dụng dây jumper để kết nối các chân GPIO trên đế với cảm biến, LED, OLED, hoặc thiết bị khác.

    • Chú ý đến các chân nguồn (3.3V, GND) để cấp nguồn cho thiết bị ngoại vi.

  3. Kiểm tra kết nối:

    • Đảm bảo các dây jumper được cắm chắc chắn, không lỏng lẻo.

    • Kiểm tra sơ đồ chân để tránh kết nối sai (ví dụ: không nối GND với 3.3V).

  4. Cấp nguồn và lập trình:

    • Cấp nguồn cho NodeMCU ESP8266 qua cổng USB trên module hoặc qua cổng DC trên đế (nếu sử dụng nguồn ngoài).

    • Sử dụng Arduino IDE hoặc MicroPython để lập trình và điều khiển các thiết bị được kết nối.

  5. Bảo trì:

    • Tránh để PCB tiếp xúc với môi trường ẩm hoặc nhiệt độ cao.

    • Kiểm tra các chân cắm định kỳ để đảm bảo không bị lỏng.

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
