Kit thu phát Wifi ESP8266 NodeMCU Oled 0.96inch

Kit thu phát Wifi ESP8266 NodeMCU Oled 0.96inch

(Mã SP:PVN5290)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

85.000₫

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

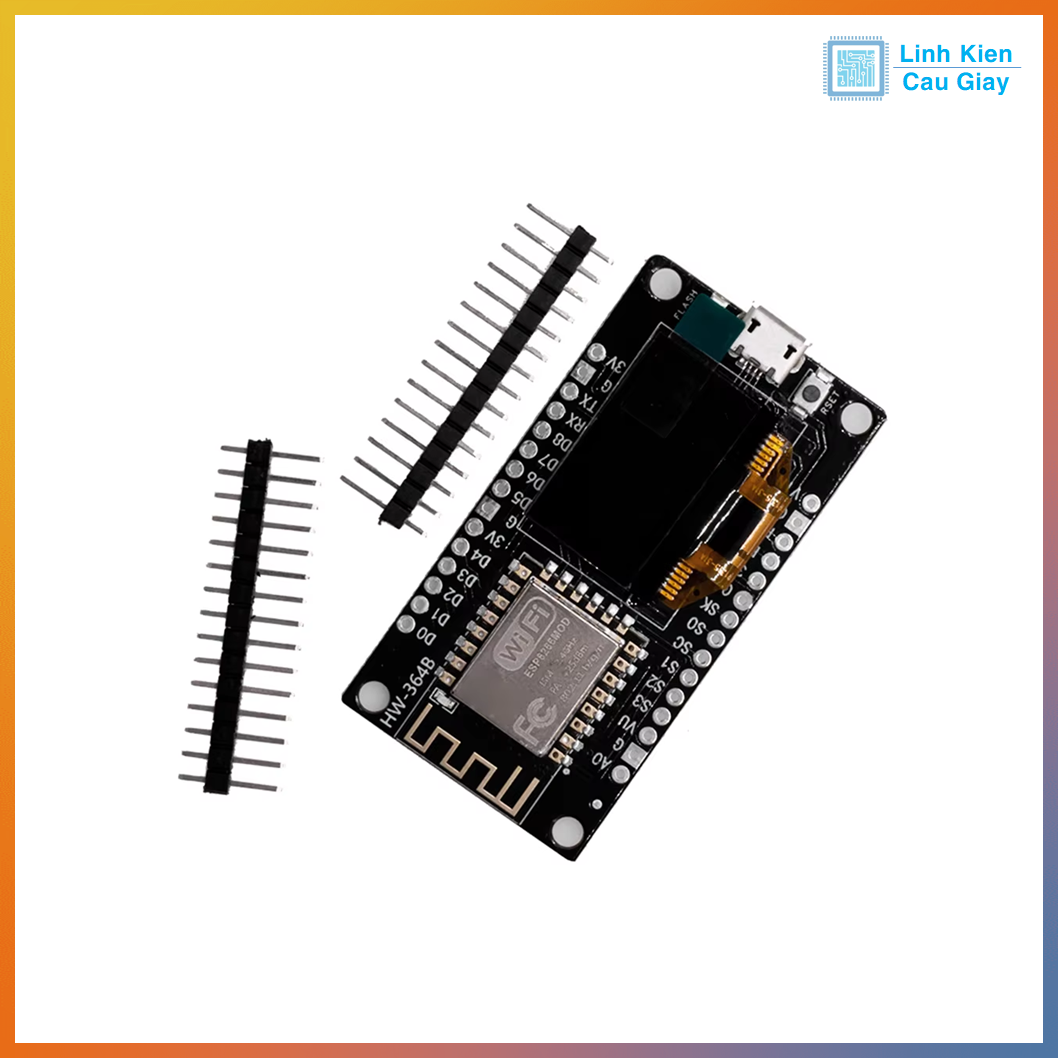

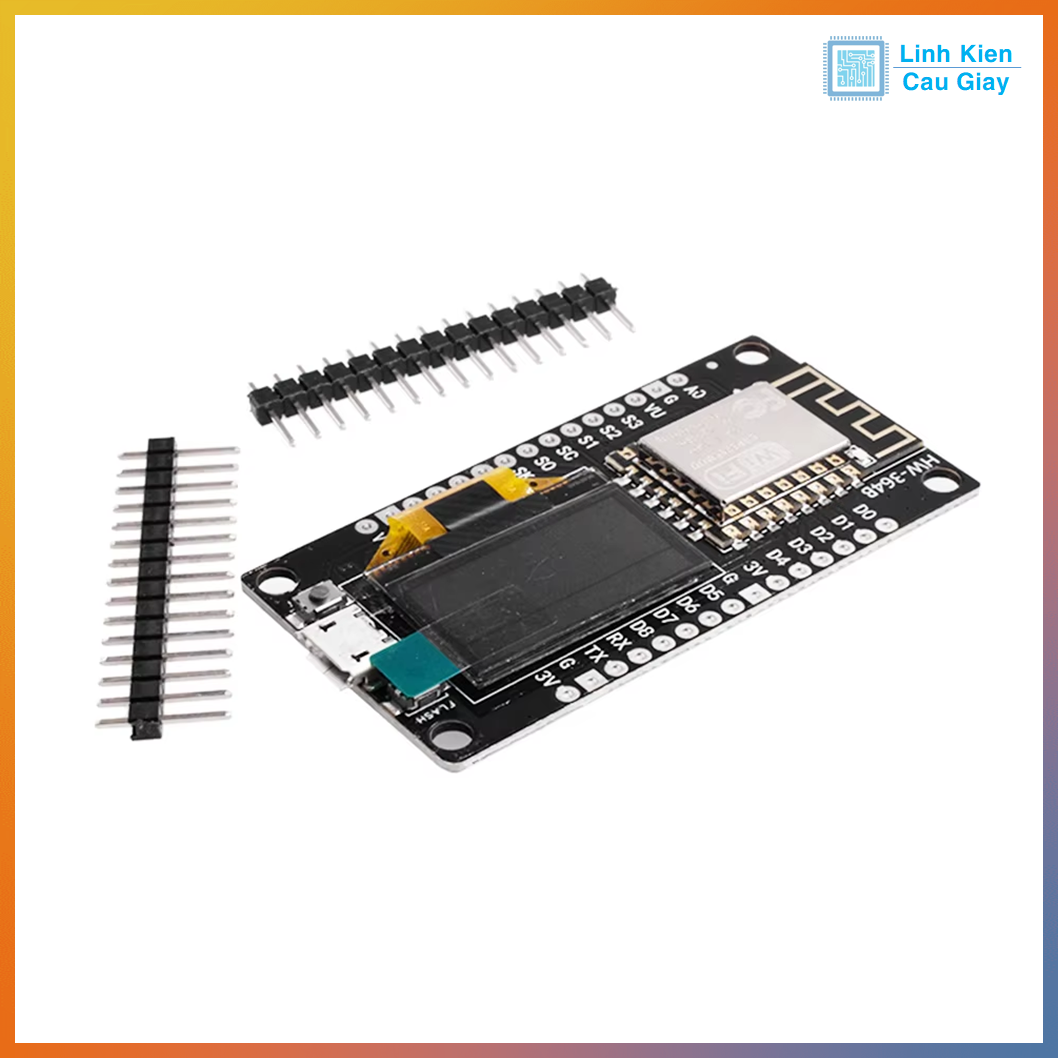

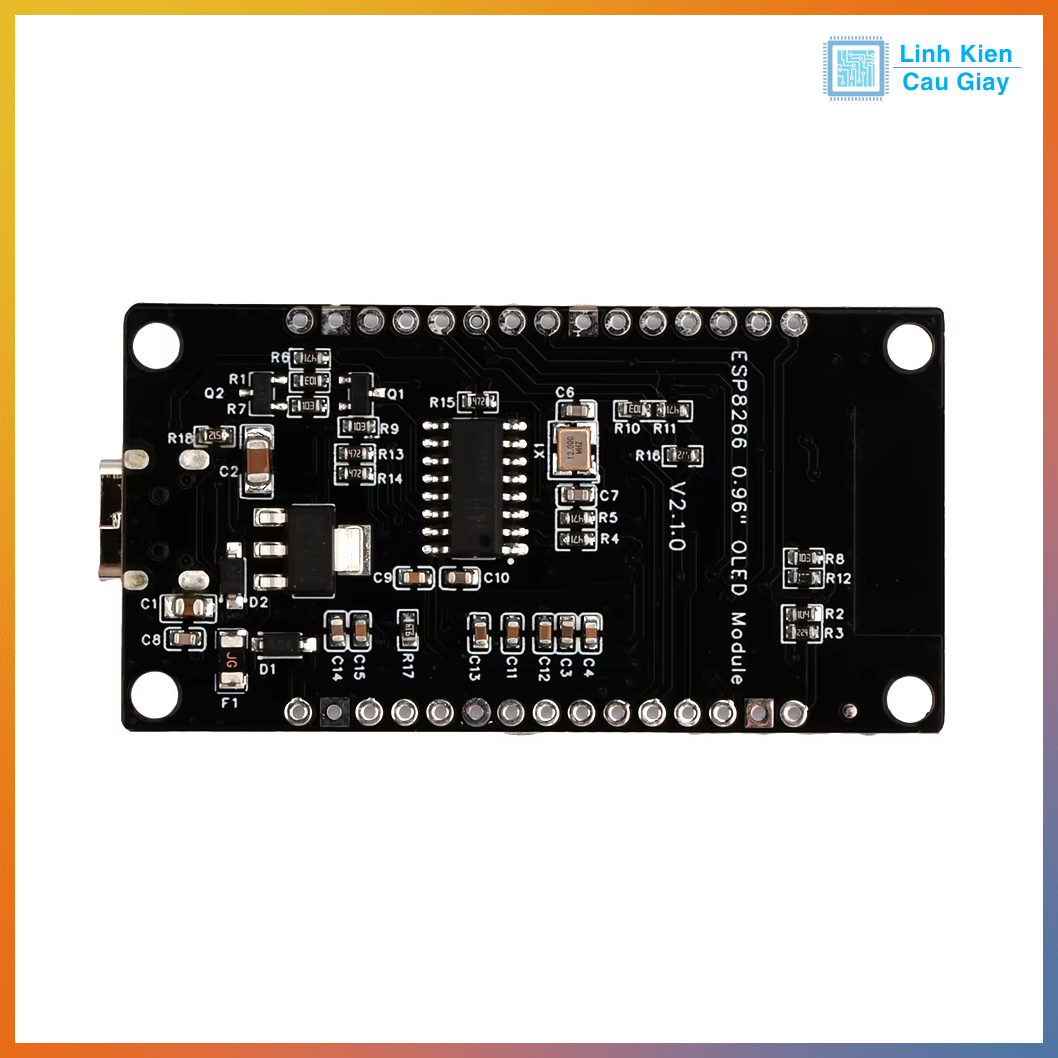

Kit thu phát Wi-Fi ESP8266 NodeMCU + OLED 0.96

Mô tả sản phẩm

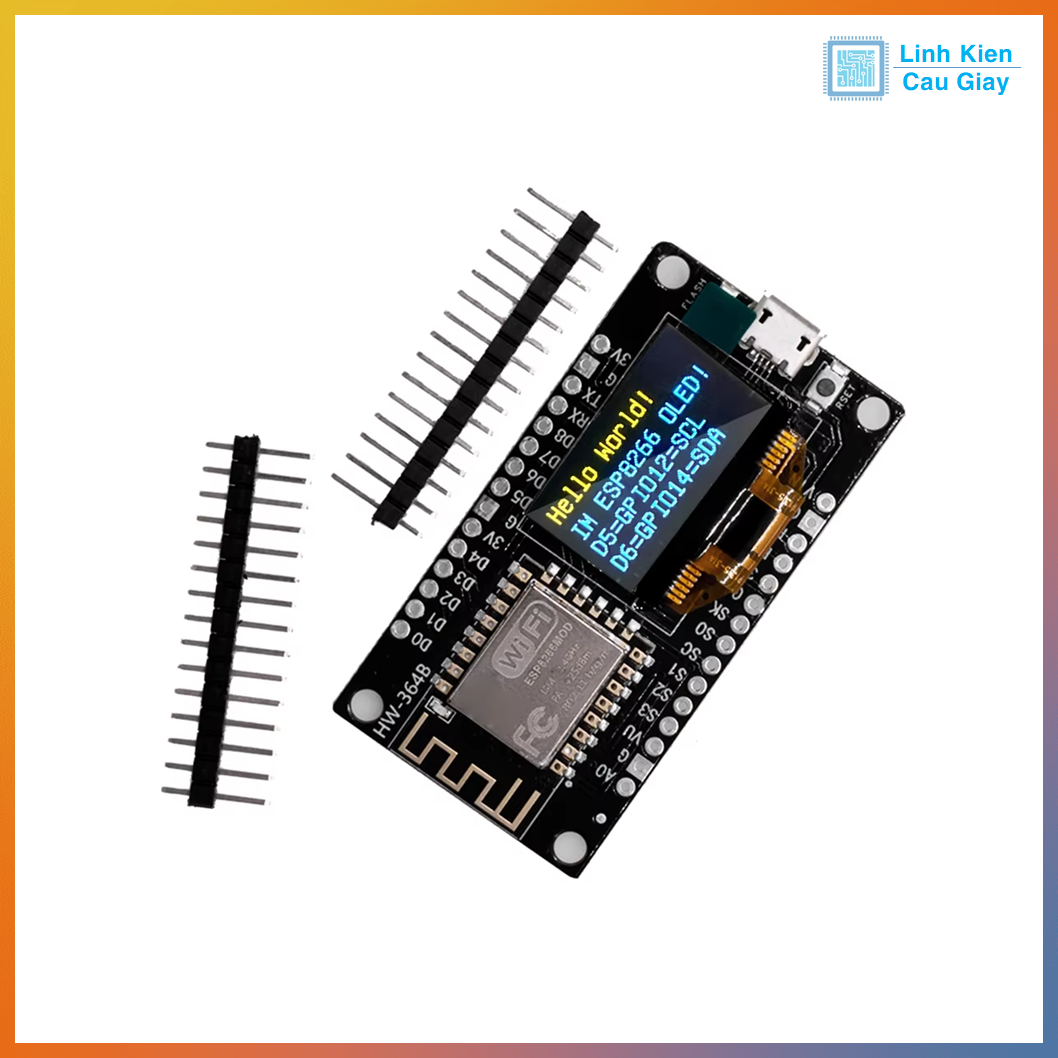

Bộ NodeMCU ESP8266 kèm màn hình OLED 0.96" (điều khiển SSD1306, giao tiếp I2C) giúp bạn vừa kết nối Wi-Fi, vừa hiển thị trực tiếp dữ liệu (nhiệt độ/độ ẩm, IP, trạng thái MQTT…) ngay trên bo. Lập trình dễ dàng với Arduino IDE / PlatformIO, hỗ trợ HTTP/MQTT/WebServer, rất phù hợp IoT học tập & dự án thực tế.

Ứng dụng

MQTT/HTTP Client đẩy dữ liệu sensor lên server/Cloud.
WebServer cấu hình qua trình duyệt, hiển thị trạng thái trên OLED.
Đồng hồ NTP, hiển thị IP/Wi-Fi, logger mini.
Bộ điều khiển Smart Home, điều khiển qua điện thoại.

Sơ đồ chân

Nguồn: Micro-USB 5V (reg 3.3V on-board) hoặc VIN 5V; GND chung.
Wi-Fi: 2.4GHz 802.11 b/g/n tích hợp.
OLED 0.96" (SSD1306 I2C):
- SDA → D2 (GPIO4)
- SCL → D1 (GPIO5)
- Địa chỉ I2C mặc định: 0x3C (128×64)
- I/O tham khảo (NodeMCU): D0(GPIO16), D1(GPIO5), D2(GPIO4), D3(GPIO0), D4(GPIO2), D5(GPIO14-SCK), D6(GPIO12-MISO), D7(GPIO13-MOSI), D8(GPIO15-CS), A0(ADC).

Thông số kĩ thuật

MCU: ESP8266EX, Xtensa 80/160 MHz, Wi-Fi 802.11 b/g/n.
Flash: 4 MB.
OLED: 0.96", SSD1306, I2C, 128×64.
Điện áp I/O: 3.3V; Nguồn vào: 5V qua Micro-USB/VIN.
Giao thức phần mềm: TCP/IP, HTTP(S), MQTT, WebSocket, mDNS, OTA.
Kích thước bộ kit: tương đương NodeMCU + mô-đun OLED gắn sẵn.

Hướng dẫn sử dụng

Cấp nguồn qua Micro-USB 5V; cài ESP8266 core cho Arduino IDE.
Kết nối I2C theo mặc định (D1=SCL, D2=SDA). Cài Adafruit SSD1306/U8g2.
Nạp ví dụ WiFiScan/WebServer/MQTT; hiển thị IP/text lên OLED.
Khi dùng nhiều cảm biến I2C, tránh trùng địa chỉ với OLED 0x3C hoặc đổi địa chỉ cảm biến.
