Kit WiFi R3 ATmega328P + ESP8266 CH340 (UNO R3 tích hợp WiFi) – Board IoT Arduino

Mô tả sản phẩm

KIT WiFi R3 ATmega328P + ESP8266 (CH340) là bo mạch phát triển dạng Arduino UNO R3 tích hợp WiFi, kết hợp ATmega328P (chạy sketch Arduino) và ESP8266 (WiFi) trên cùng một board. Board dùng CH340 để nạp chương trình qua USB, tiện cho học tập – làm dự án IoT – điều khiển từ xa. Thiết kế tương thích chân UNO R3, dễ dùng với shield và thư viện Arduino phổ biến, phù hợp làm Smart Home, cảm biến WiFi, web server, MQTT, điều khiển relay/đèn/motor.

2 vi điều khiển trên 1 board:
ATmega328P: chạy chương trình Arduino (tương tự UNO R3)
ESP8266: kết nối WiFi, làm webserver/MQTT/IoT
Nạp code qua USB nhờ chip CH340, phổ biến – dễ cài driver
Tương thích layout chân Arduino UNO R3, dùng được nhiều shield/module thông dụng

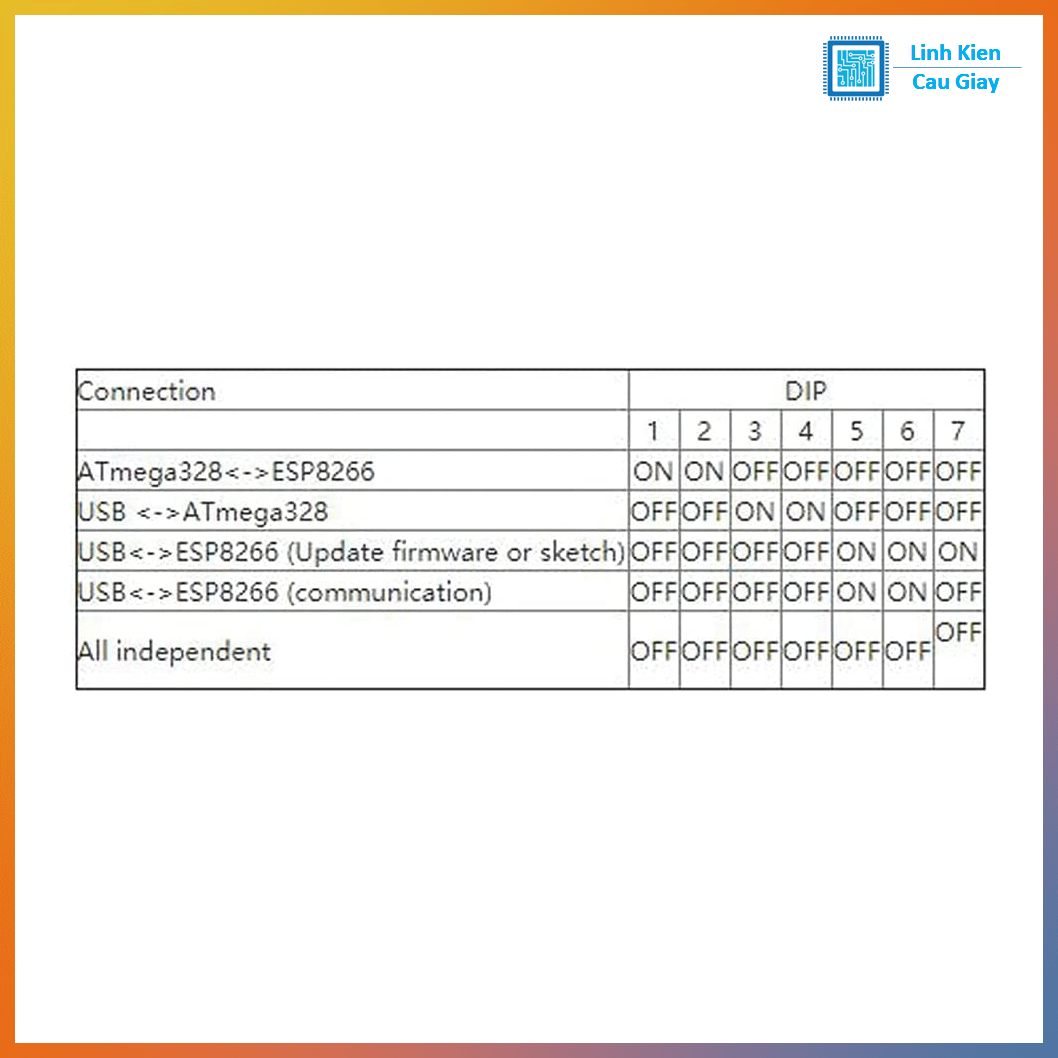

Có công tắc/khối chọn chế độ (tùy phiên bản) để chuyển giữa nạp ATmega/ESP, hoặc giao tiếp UART giữa 2 chip

Ứng dụng

IoT: Smart home, giám sát nhiệt độ/độ ẩm, gửi dữ liệu lên server
Điều khiển từ xa qua WiFi: relay, đèn, motor, khóa cửa, bơm…
Học tập lập trình Arduino + ESP8266 trên cùng 1 kit
Dự án webserver nội bộ, điều khiển qua điện thoại, MQTT, Blynk (tùy bạn dùng nền tảng nào)

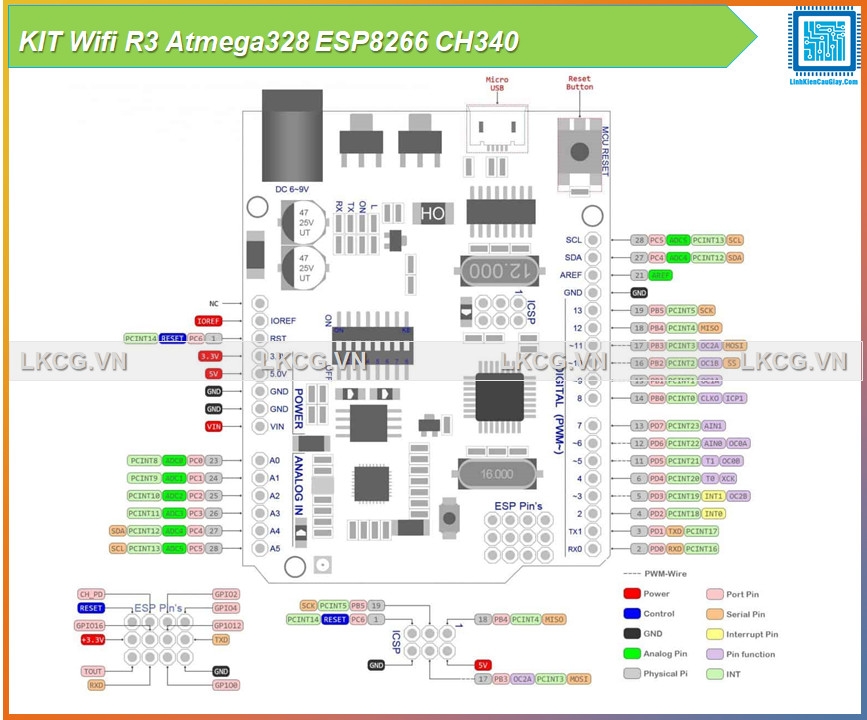

Sơ đồ chân

Phần ATmega328P tương thích Arduino UNO:
Digital D0–D13 (PWM: ~3,5,6,9,10,11)
Analog A0–A5, I2C: SDA/SCL (A4/A5), SPI: ICSP/10-13 (tùy shield)

Phần ESP8266 giao tiếp ATmega chủ yếu qua UART (TX/RX) và công tắc chọn mode (tùy board).
Lưu ý: ESP8266 chạy mức logic 3.3V, nên khi đấu trực tiếp cần để ý mức điện áp.

Thông số kĩ thuật

Vi điều khiển chính: ATmega328P (tương thích UNO R3)
WiFi: ESP8266 (thường là ESP-12 series tích hợp)
USB-UART: CH340
Điện áp hoạt động: 5V (board), WiFi dùng 3.3V nội (qua ổn áp trên board)
Cổng USB: Micro USB (như hình)
Ứng dụng: nạp code Arduino, lập trình ESP8266 (tùy chế độ/switch)

Hướng dẫn sử dụng

Cài driver CH340 trên máy tính (nếu máy chưa nhận cổng COM)
Cắm USB → chọn đúng COM trong Arduino IDE
Chọn đúng board/đúng chế độ gạt công tắc (nạp ATmega hoặc nạp ESP)
Nếu dùng 2 chip phối hợp: để chế độ UART giao tiếp ATmega ↔ ESP, lập trình theo mô hình “ATmega xử lý I/O – ESP8266 lo WiFi”

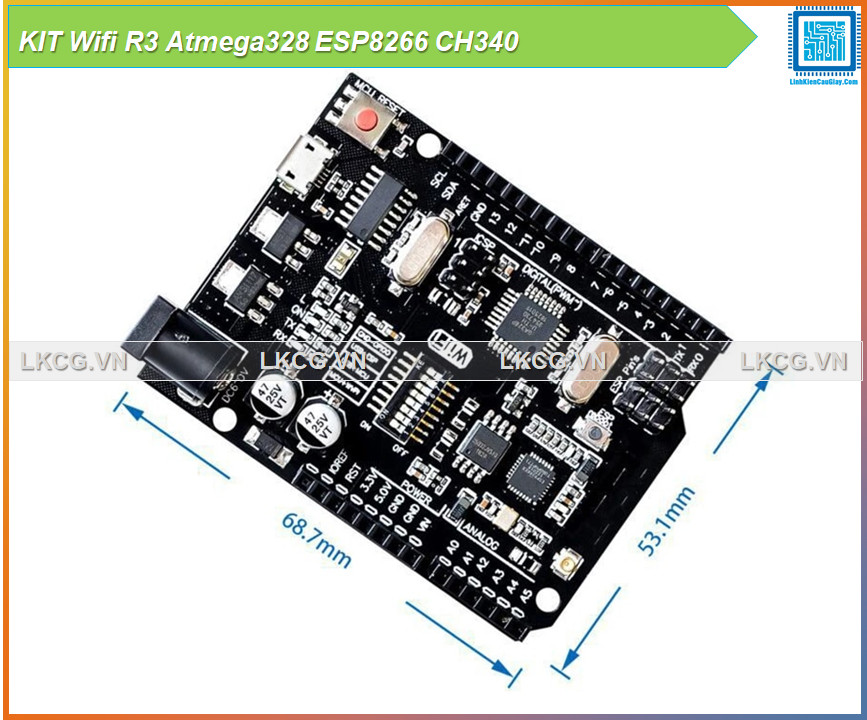

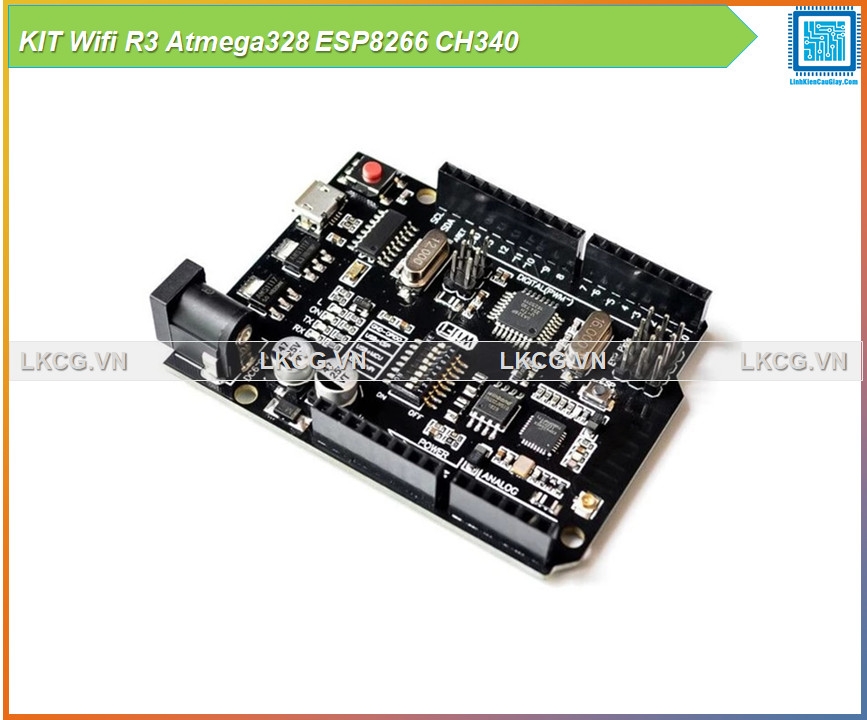

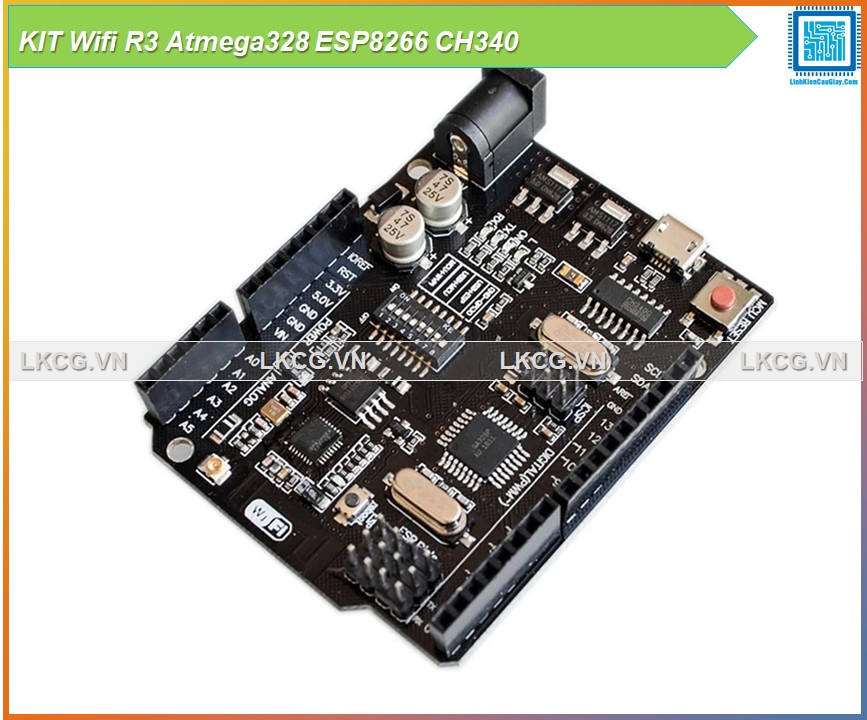

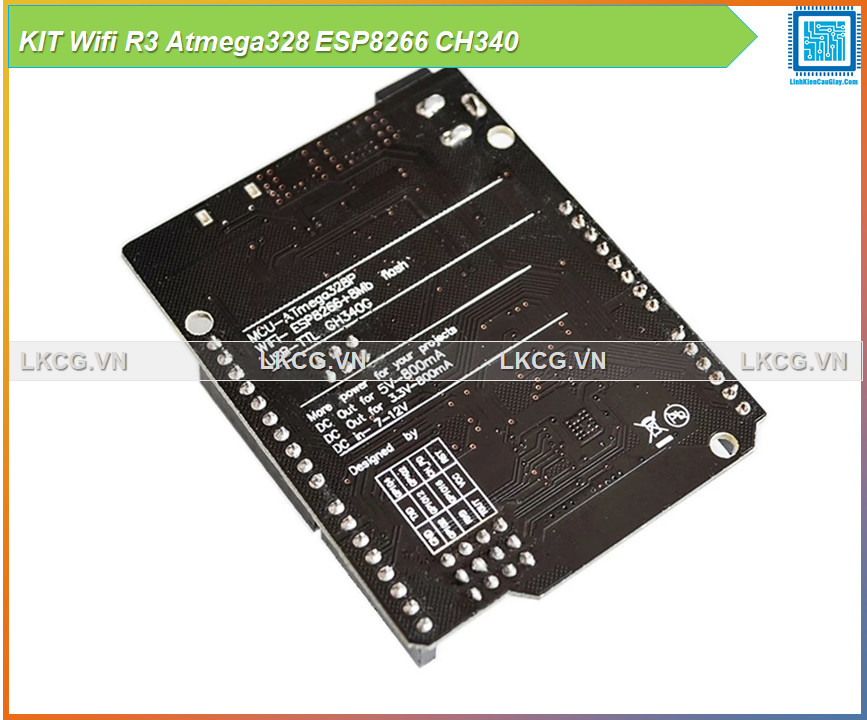

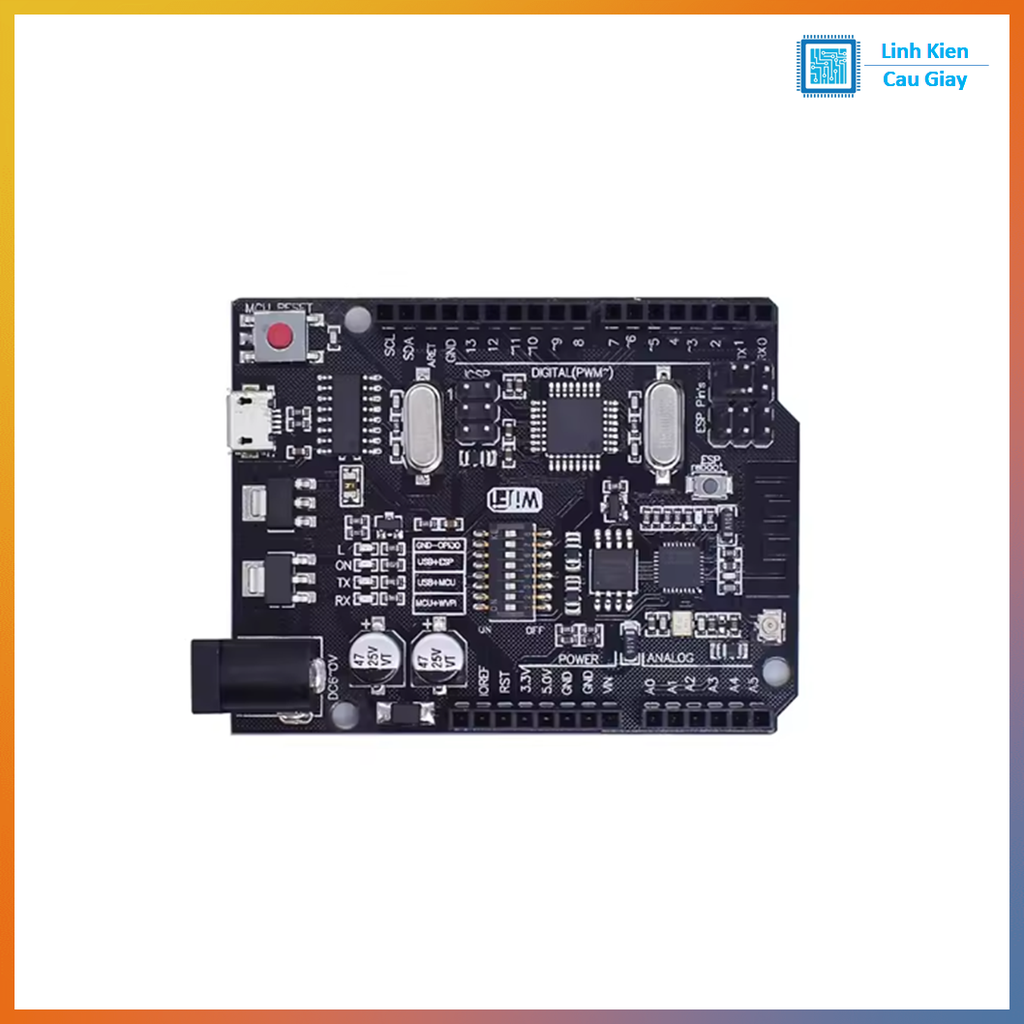

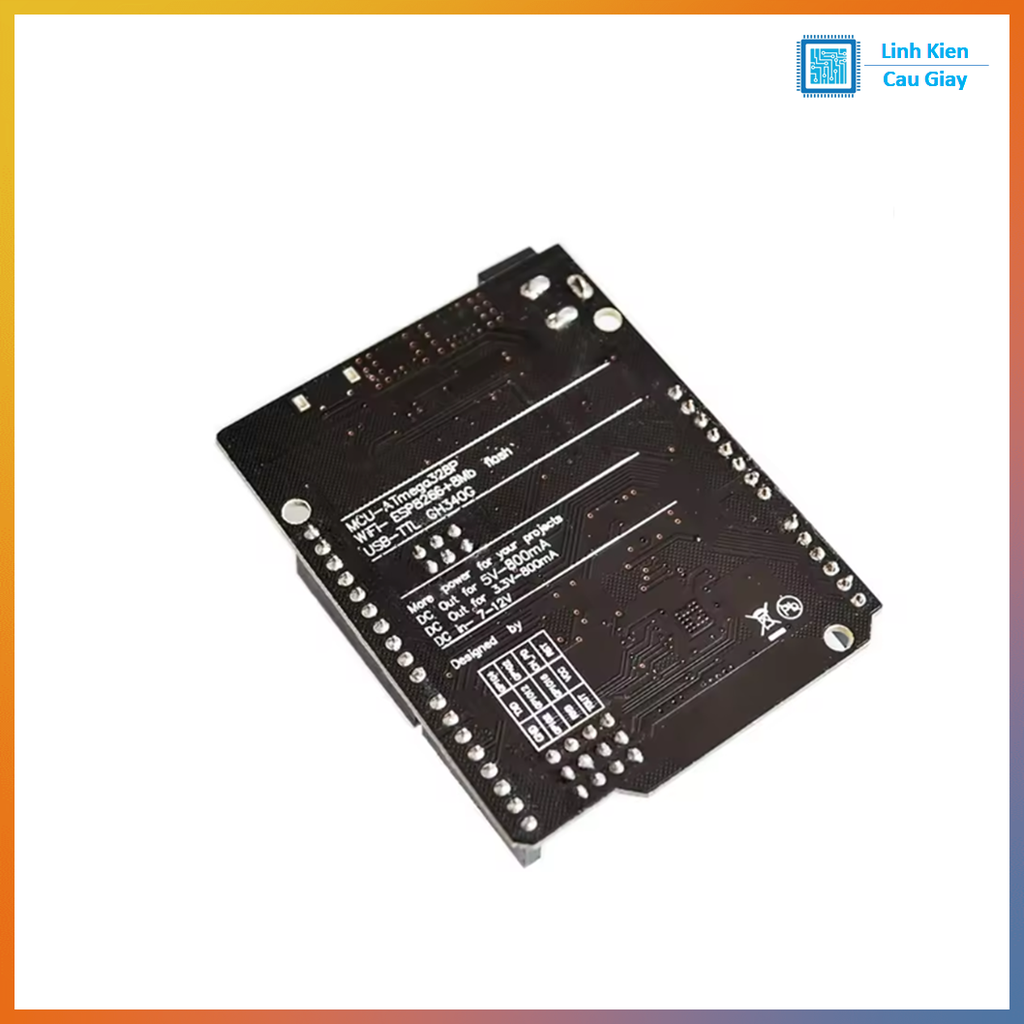

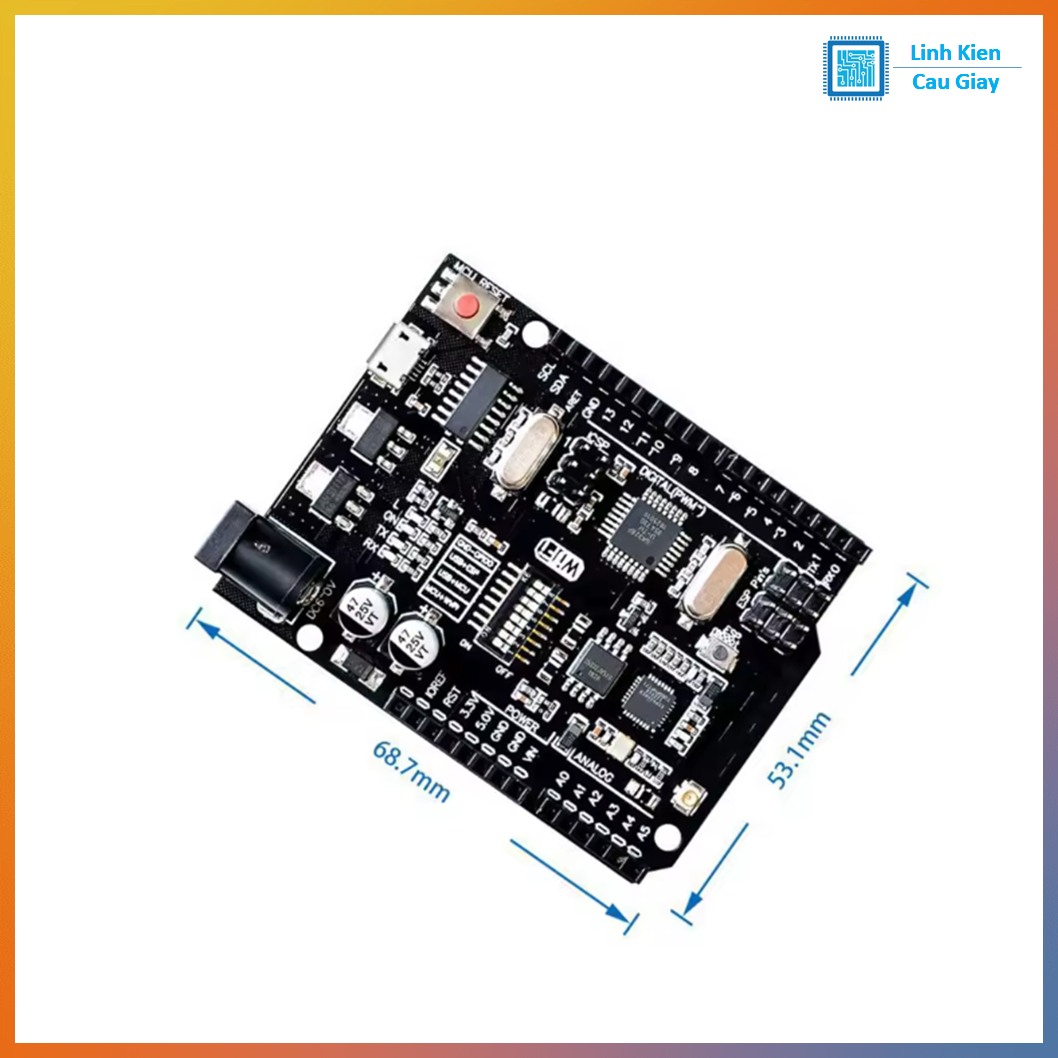

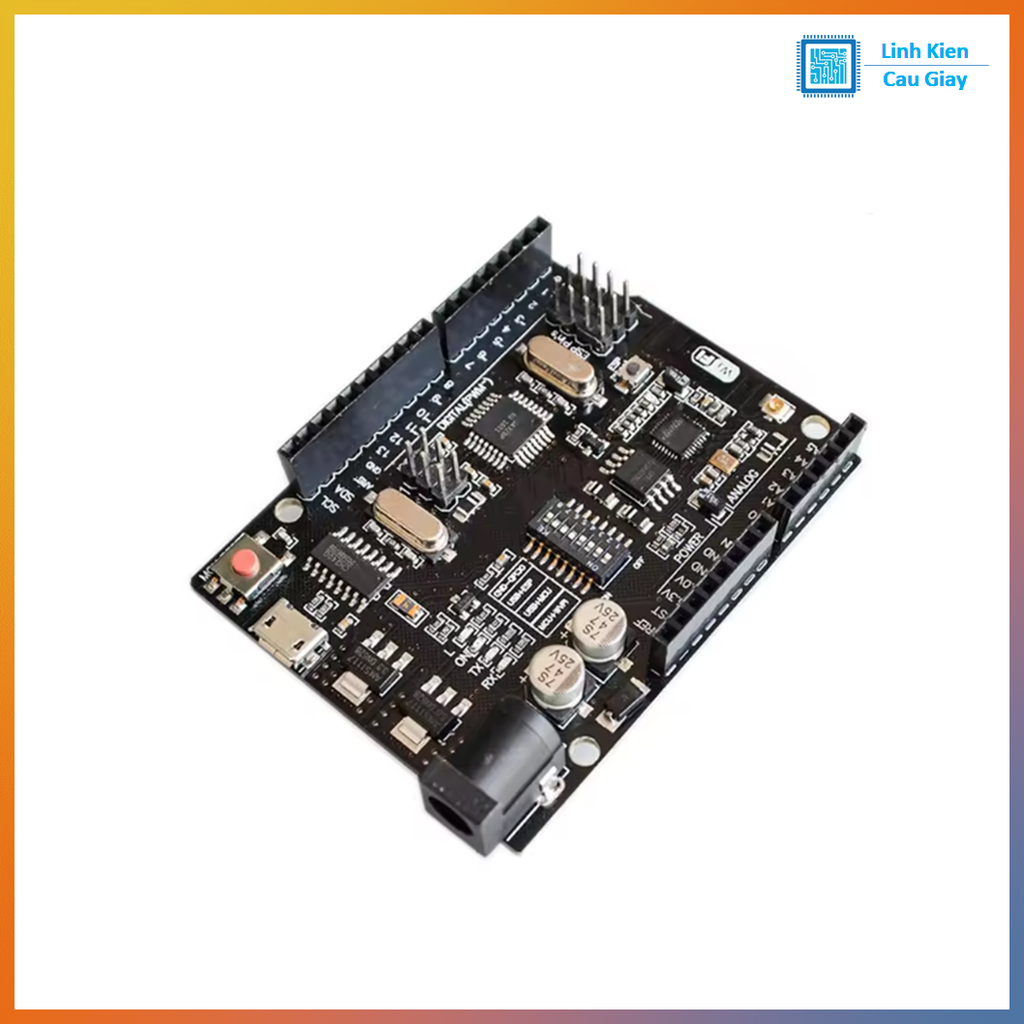

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
