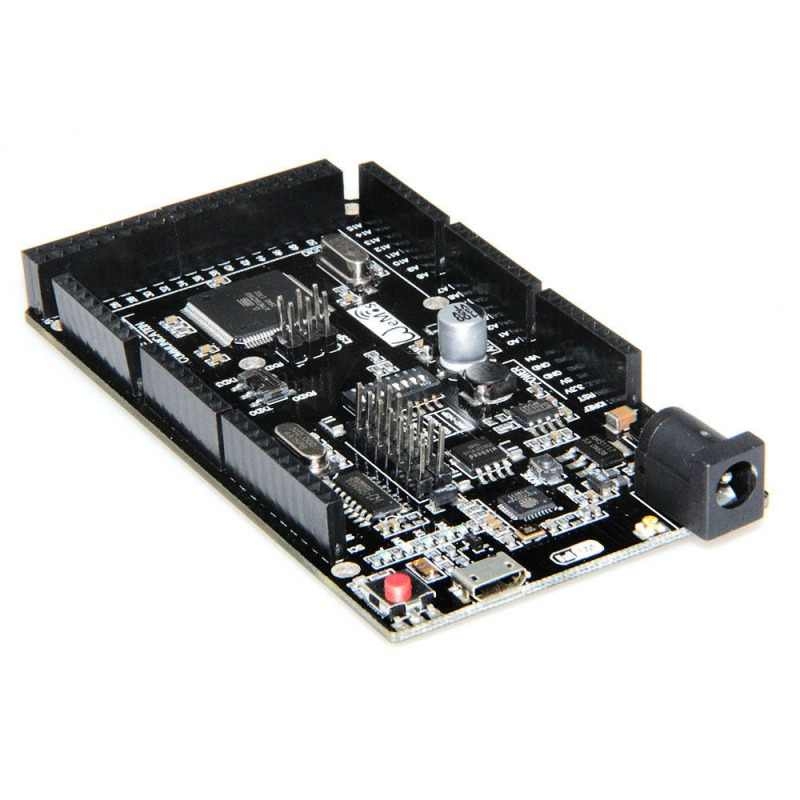

Board Mega 2560 tích hợp WiFi ESP8266 (WeMos Mega + WiFi R3) ATmega2560 + ESP8266 32Mb, CH340G

Mô tả sản phẩm

Mega + WiFi R3 (WeMos Mega + WiFi) là board tích hợp 2 vi điều khiển: ATmega2560 (tương thích Arduino Mega 2560) và ESP8266 WiFi (dạng NodeMCU/WeMos), giúp vừa chạy chương trình kiểu Mega (nhiều chân IO) vừa có WiFi để IoT, webserver, MQTT… Board dùng chip nạp CH340G (USB-TTL) nên cắm USB là nạp được. Có thể cấu hình để Mega và ESP8266 giao tiếp qua UART (Serial) hoặc chạy độc lập tùy nhu cầu dự án.

Ứng dụng

Robot, CNC/3D printer DIY cần nhiều IO + WiFi giám sát/điều khiển từ xa
IoT: đọc cảm biến nhiều kênh, điều khiển relay, gửi dữ liệu lên server/MQTT
Dự án STEM: webserver hiển thị dữ liệu, điều khiển qua điện thoại
Hệ thống nhà thông minh DIY, logger dữ liệu, gateway đơn giản

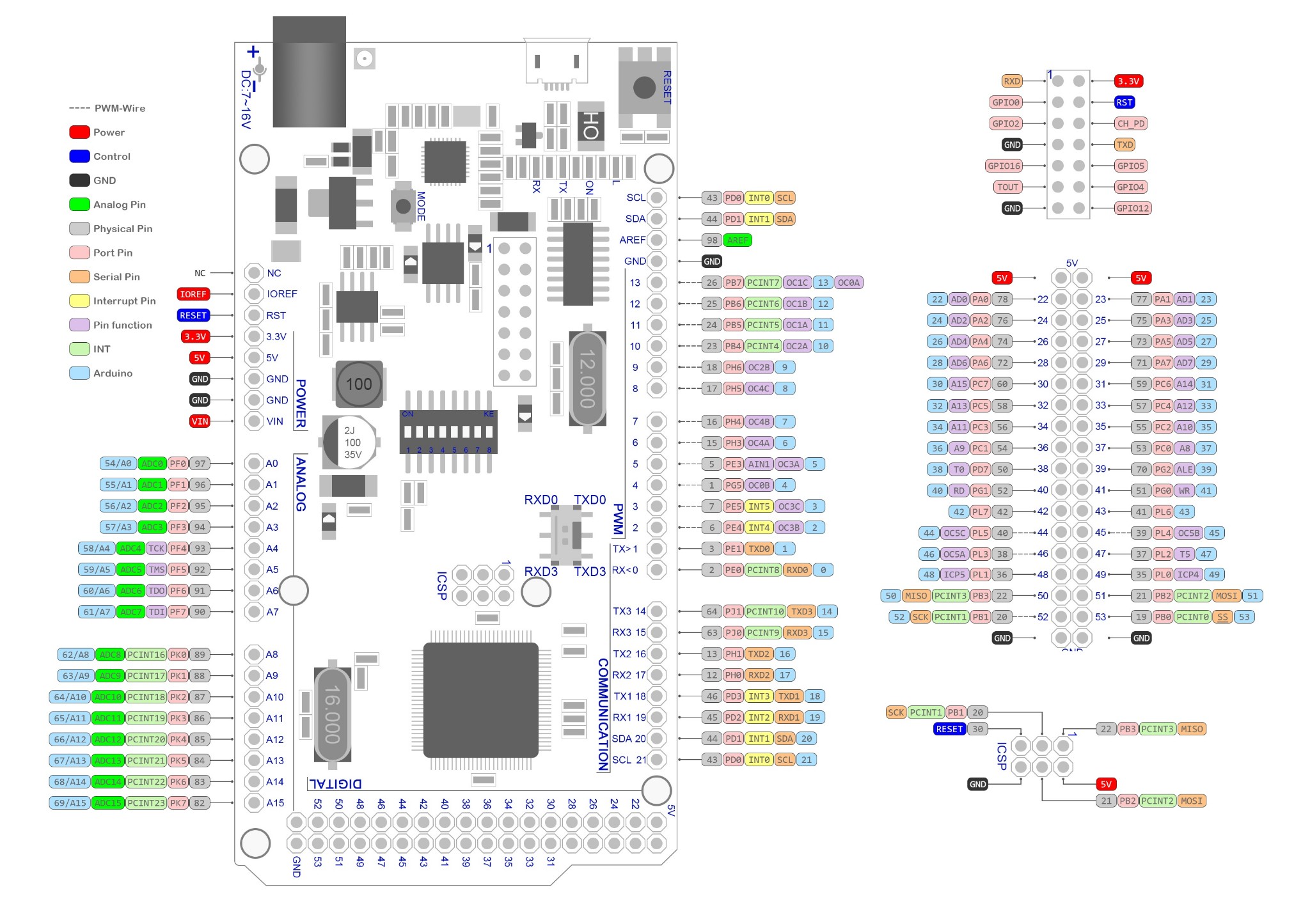

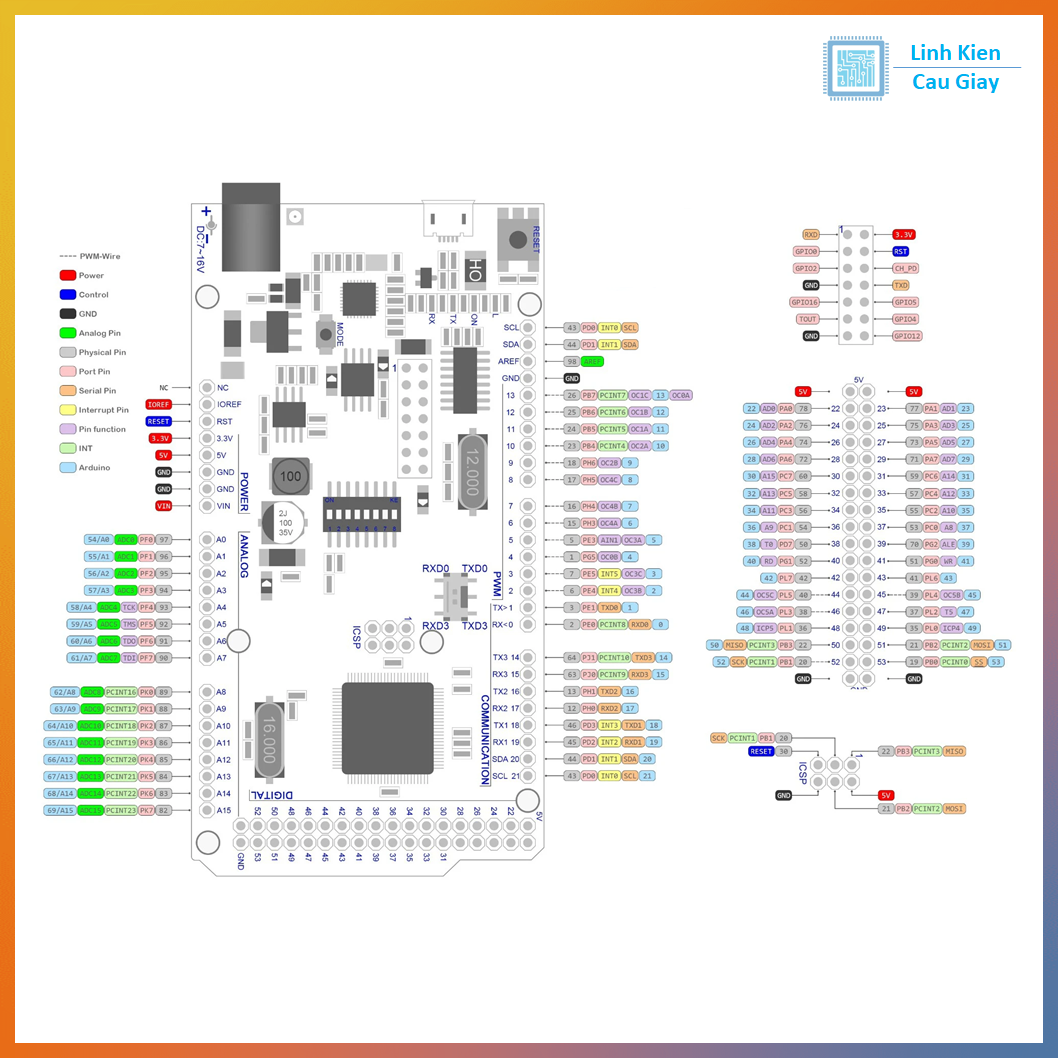

Sơ đồ chân

Phần Mega: ATmega2560 (tương thích chân Arduino Mega 2560)
Phần WiFi: ESP8266 (bộ nhớ 32Mb)

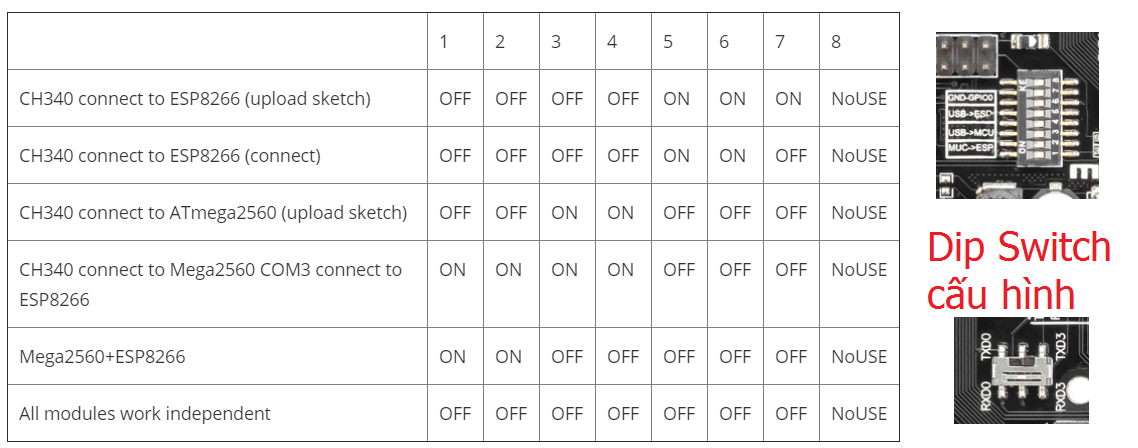

Giao tiếp: thường dùng Serial/UART giữa Mega ↔ ESP8266 (tùy switch/jumper trên board)
Nạp code: qua USB (CH340G) – chọn đúng cổng COM trong Arduino IDE

Thông số kĩ thuật

Vi điều khiển chính: ATmega2560 (Arduino Mega compatible)
WiFi SoC: ESP8266
Bộ nhớ ESP8266: 32Mb (theo mô tả sản phẩm)
USB-UART: CH340G (USB-TTL)
Tương thích: Arduino Mega 2560, NodeMCU/WeMos ESP8266 (mức phần mềm/thư viện)
Điện áp logic: Mega 5V, ESP8266 3.3V (lưu ý khi đấu tín hiệu)
Cổng nạp: Micro USB/USB (tùy phiên bản board)

Hướng dẫn sử dụng

Arduino IDE:
Cài driver CH340 (nếu máy chưa nhận)
Nếu nạp cho Mega: chọn Board “Arduino/Genuino Mega 2560”, đúng COM
Nếu nạp cho ESP8266: cài ESP8266 Board Manager, chọn đúng board ESP8266 tương ứng (tùy hướng dẫn của board)
Lưu ý mức điện áp: ESP8266 dùng 3.3V, tránh đưa tín hiệu 5V trực tiếp vào chân ESP nếu không có chuyển mức trên board

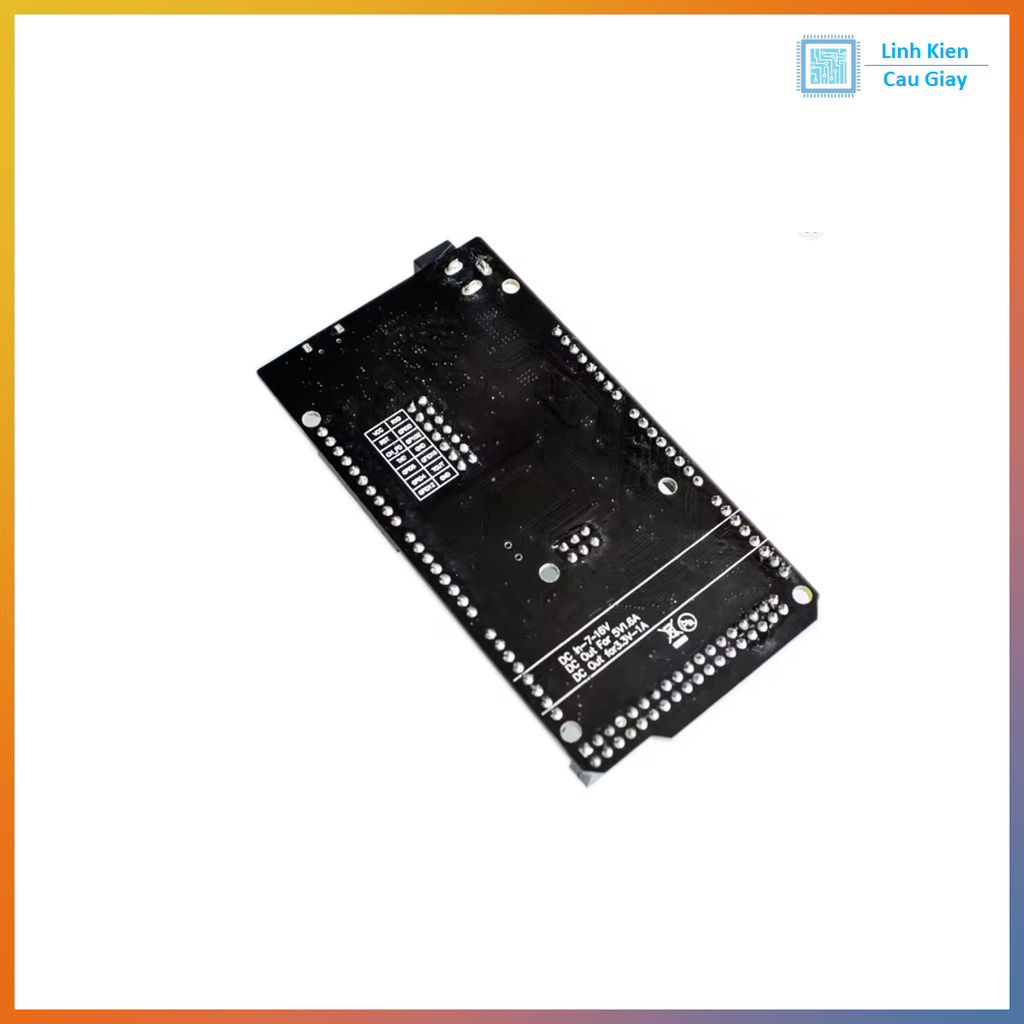

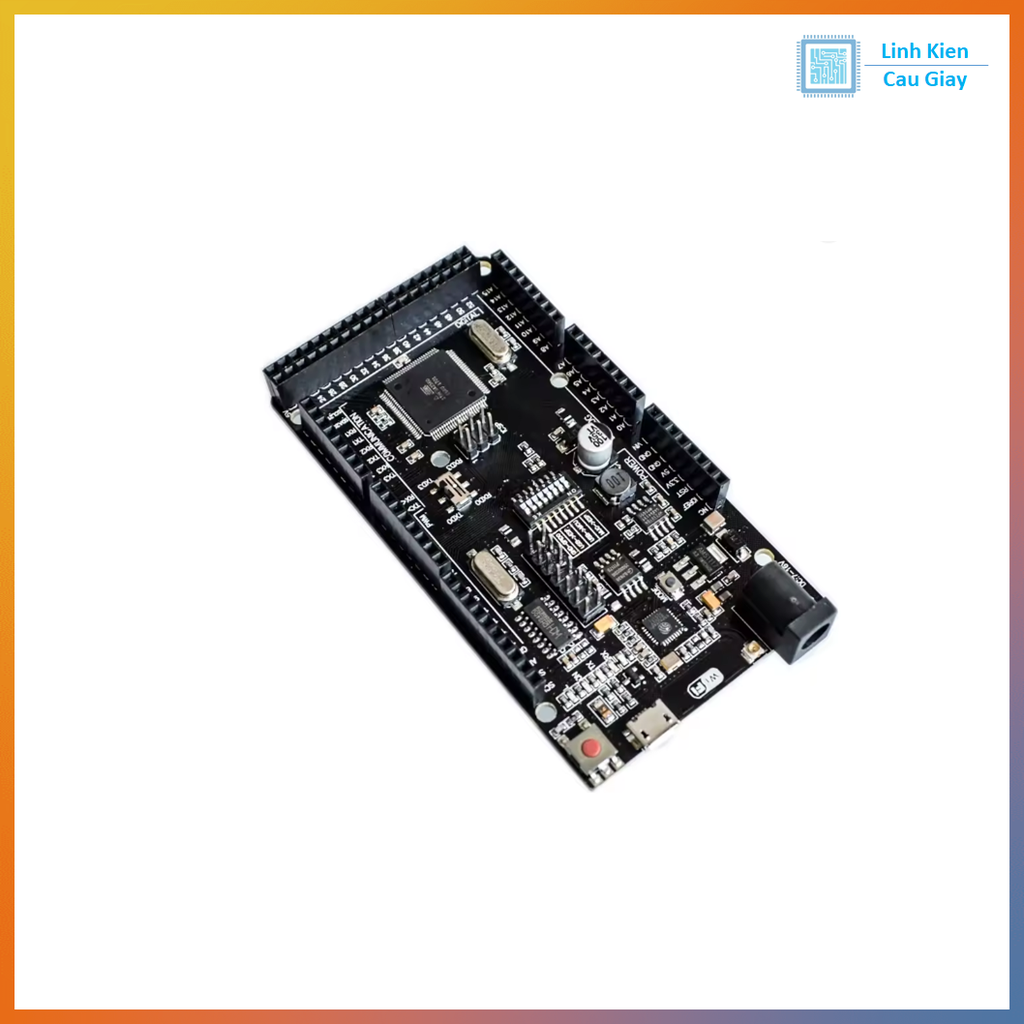

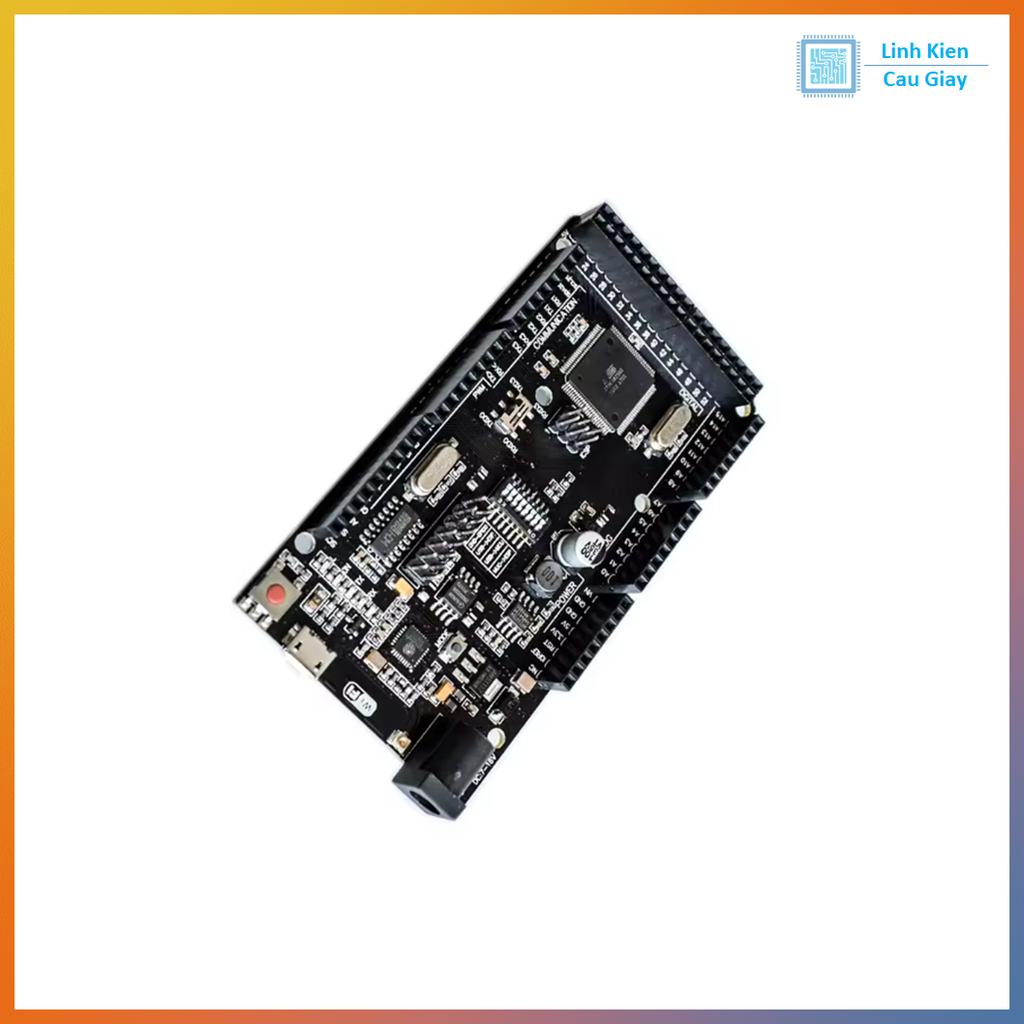

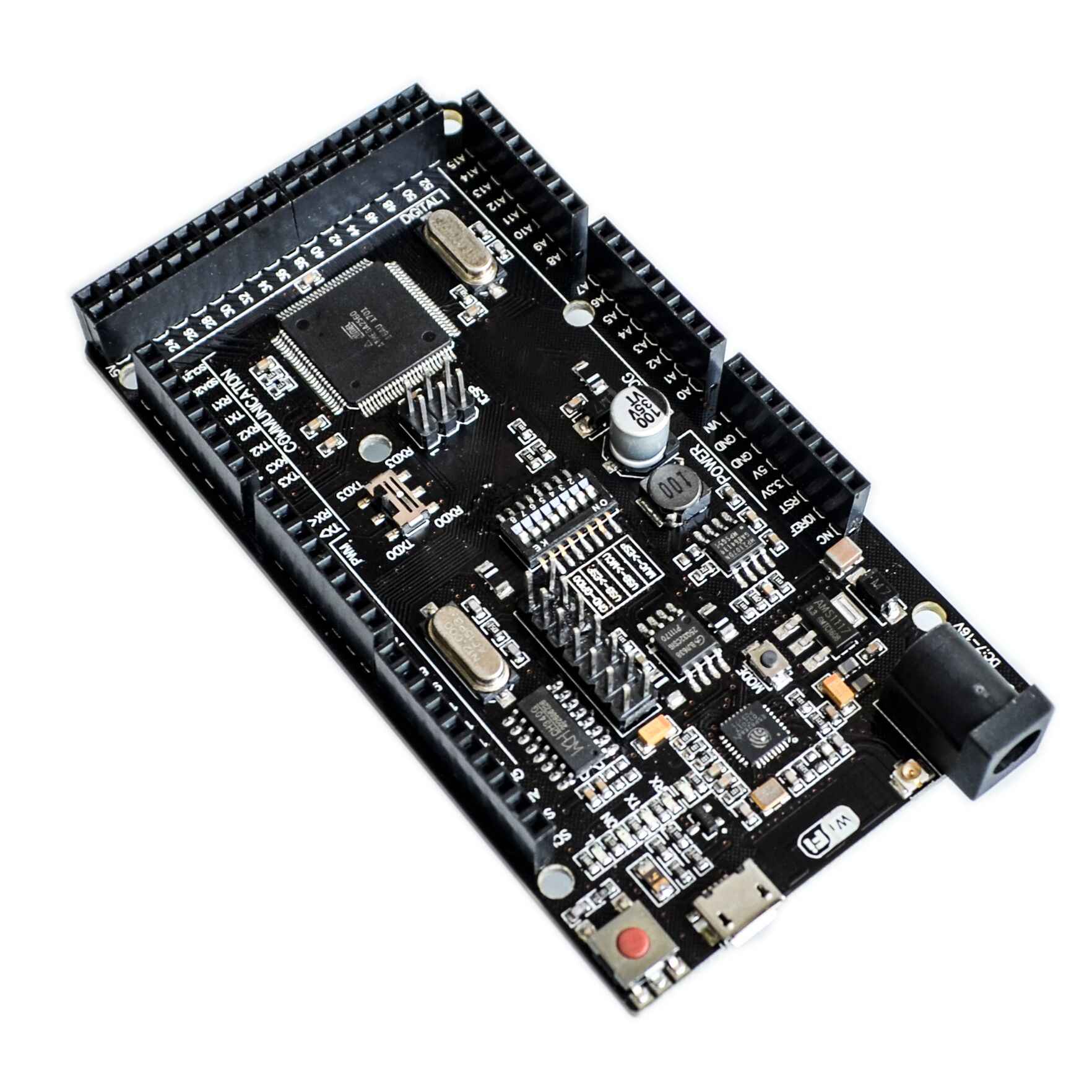

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
